Come ti costruisco un amplificatore a Valvole Termoioniche

Il Mostro!! (di Roberto Bronzetti)

Questo paragrafo è dedicato ad un progetto che ho portato avanti per qualche anno (!!) relativo ad un amplificatore con valvole 211 a riscaldamento diretto. In questo paragrafo non tratteremo dell'amplificatore vero e proprio (a cui è dedicato un capitolo nell'autocostruzione), ma della costruzione di questo oggetto, per spaventarvi un po' ho fatto un po' di foto del mio laboratorio durante i test!! Cliccate sulle foto per ingrandirle.

Il laboratorio di Roberto Bronzetti foto n.1Il laboratorio di Roberto Bronzetti foto n.2Il laboratorio di Roberto Bronzetti foto n.3

Vista dell'amplificatore in fase di sperimentazione

Particolare dei due triodi finali

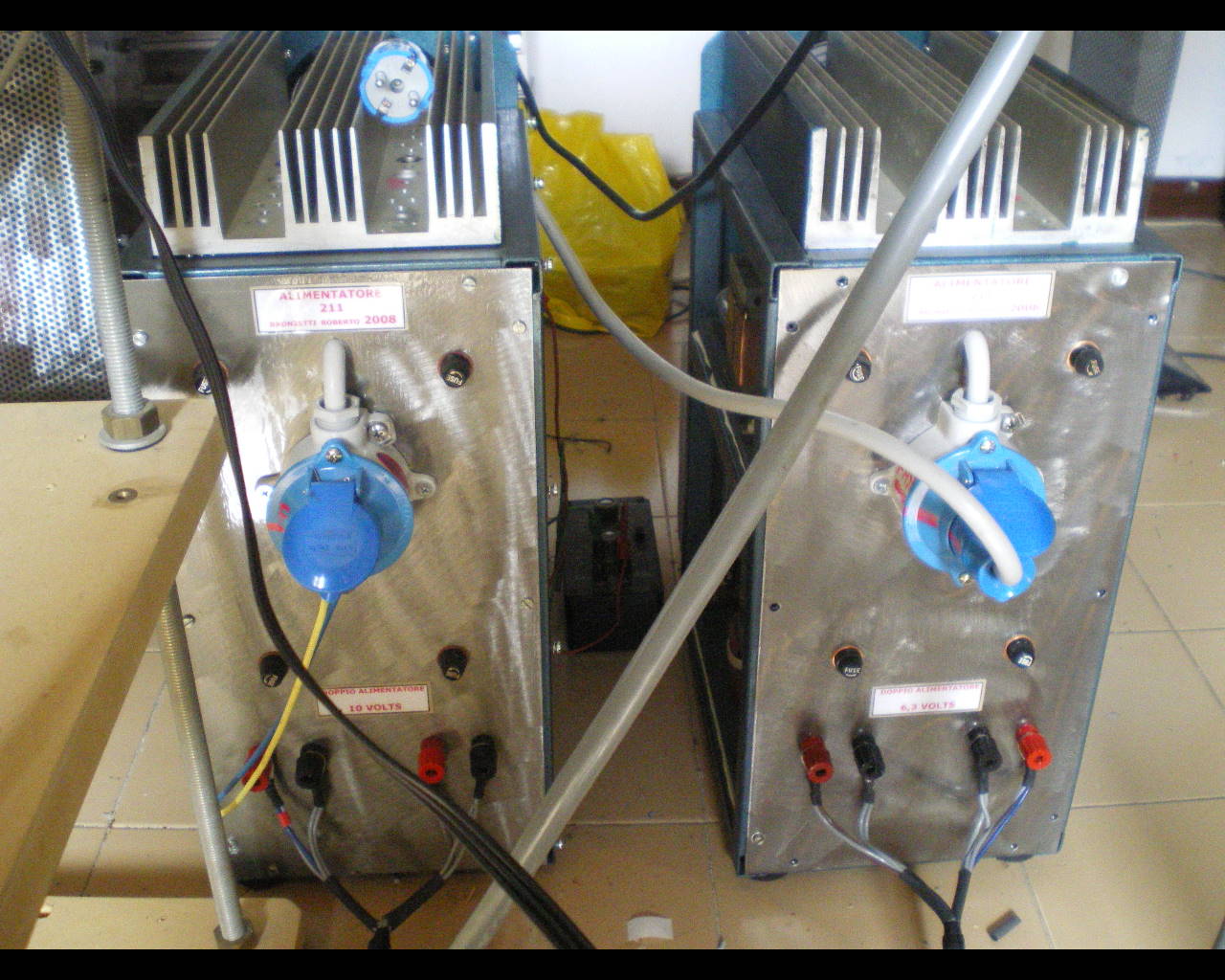

I due mastodontici alimentatori che alimentano i filamenti e l'anodica del "Mostro"

Il laboratorio di Roberto Bronzetti foto n.4 Il laboratorio di Roberto Bronzetti foto n.5 Il laboratorio di Roberto Bronzetti foto n.6

Particolare del filtro di alimentazione anodica con resistenze di ripartizione statica

Particolare dei driver 811a

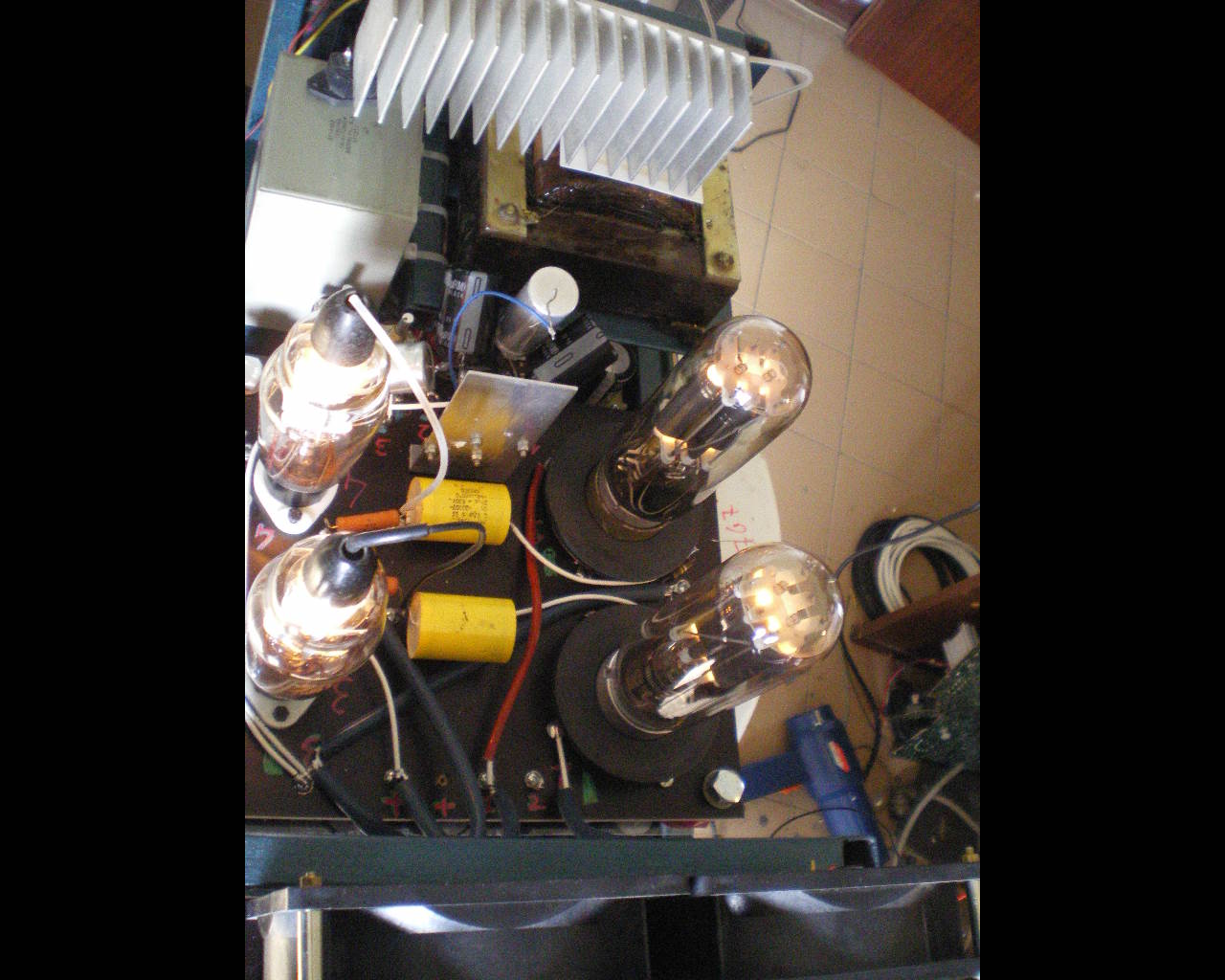

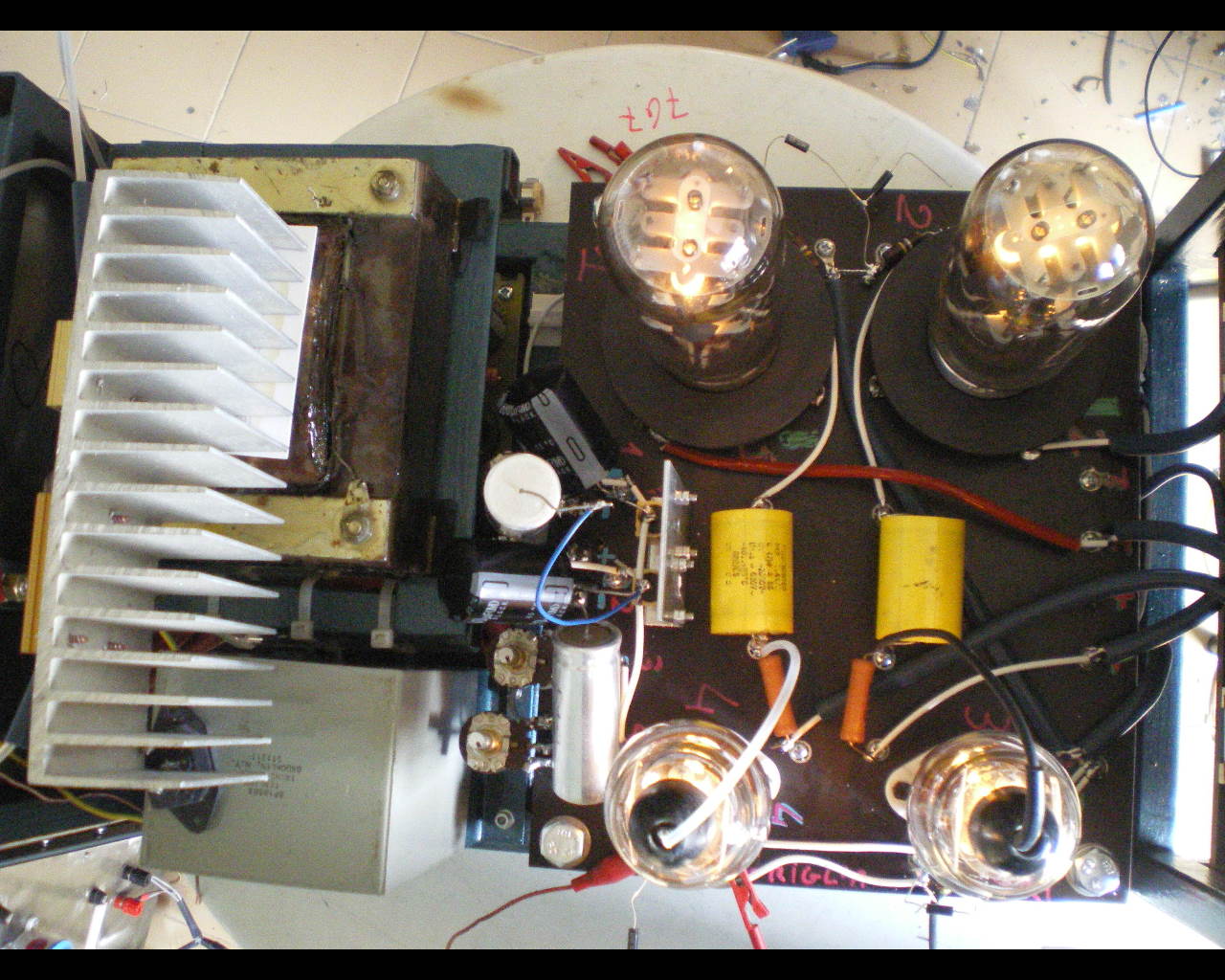

Vista d'insieme dall'alto

Il laboratorio di Roberto Bronzetti foto n.7 Il laboratorio di Roberto Bronzetti foto n.8 Il laboratorio di Roberto Bronzetti foto n.9

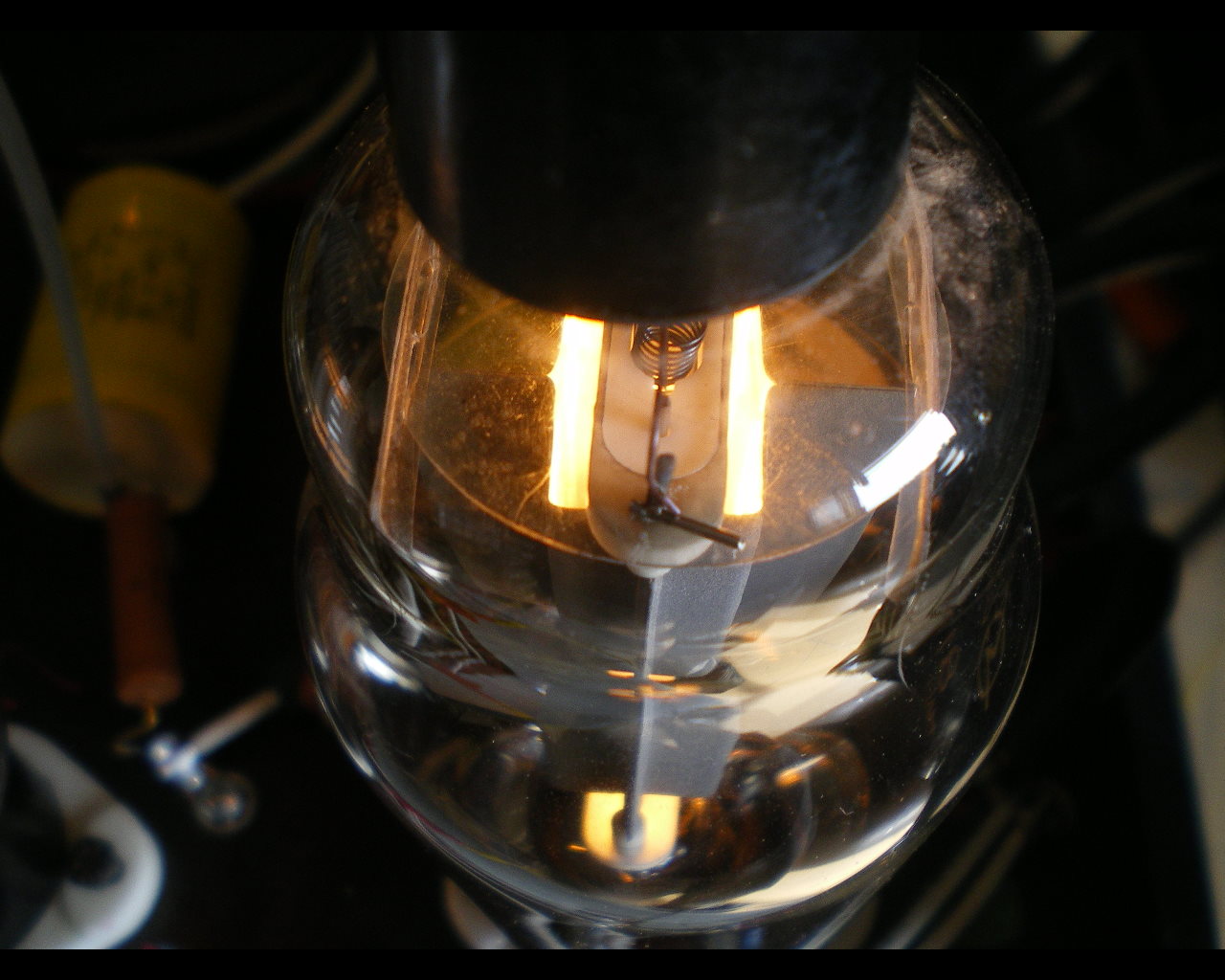

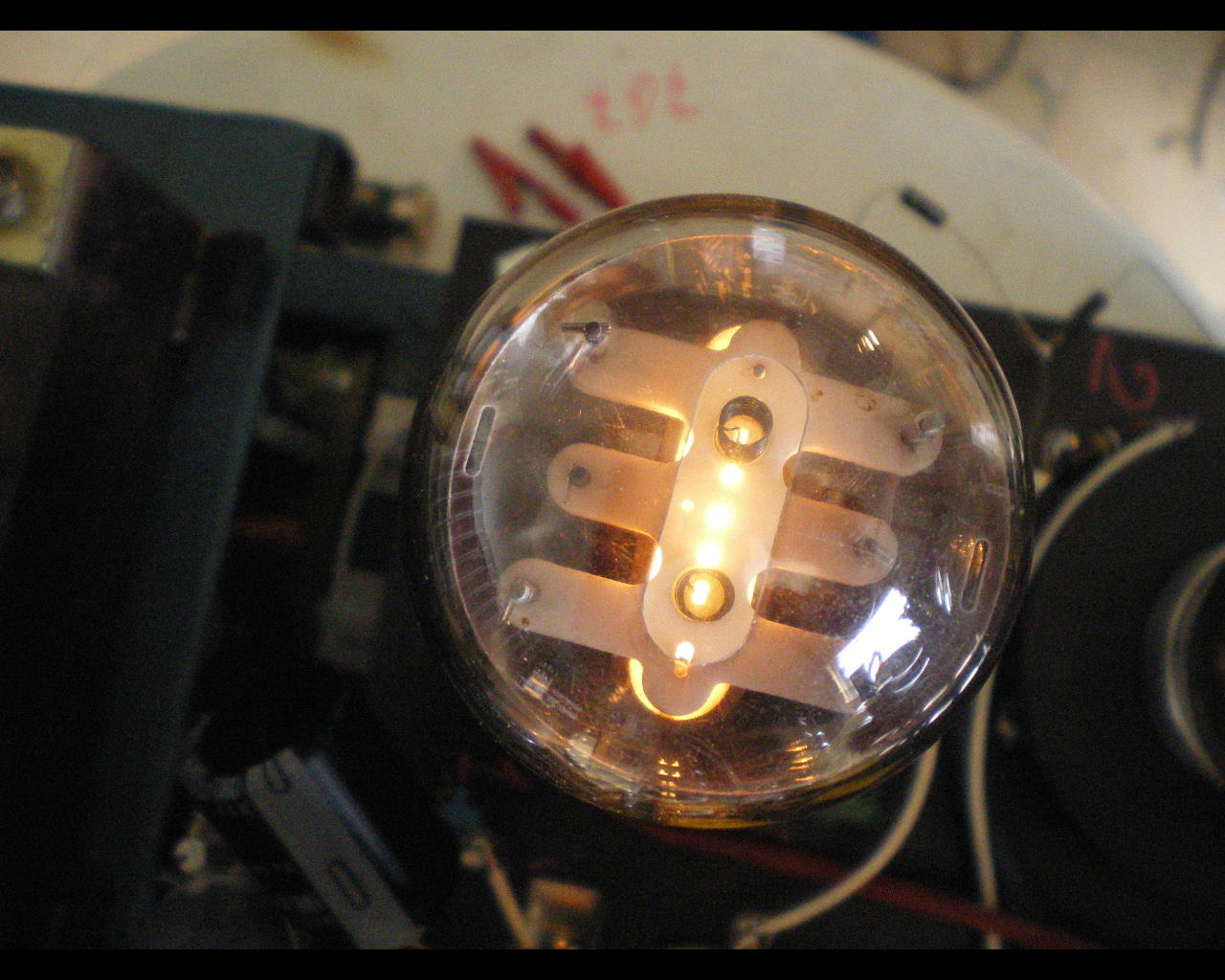

In primo piano il catodo acceso delle 211 (che essendo a riscaldamento diretto corrisponde con il filamento) emana una bella luce.

Particolare del driver 811a

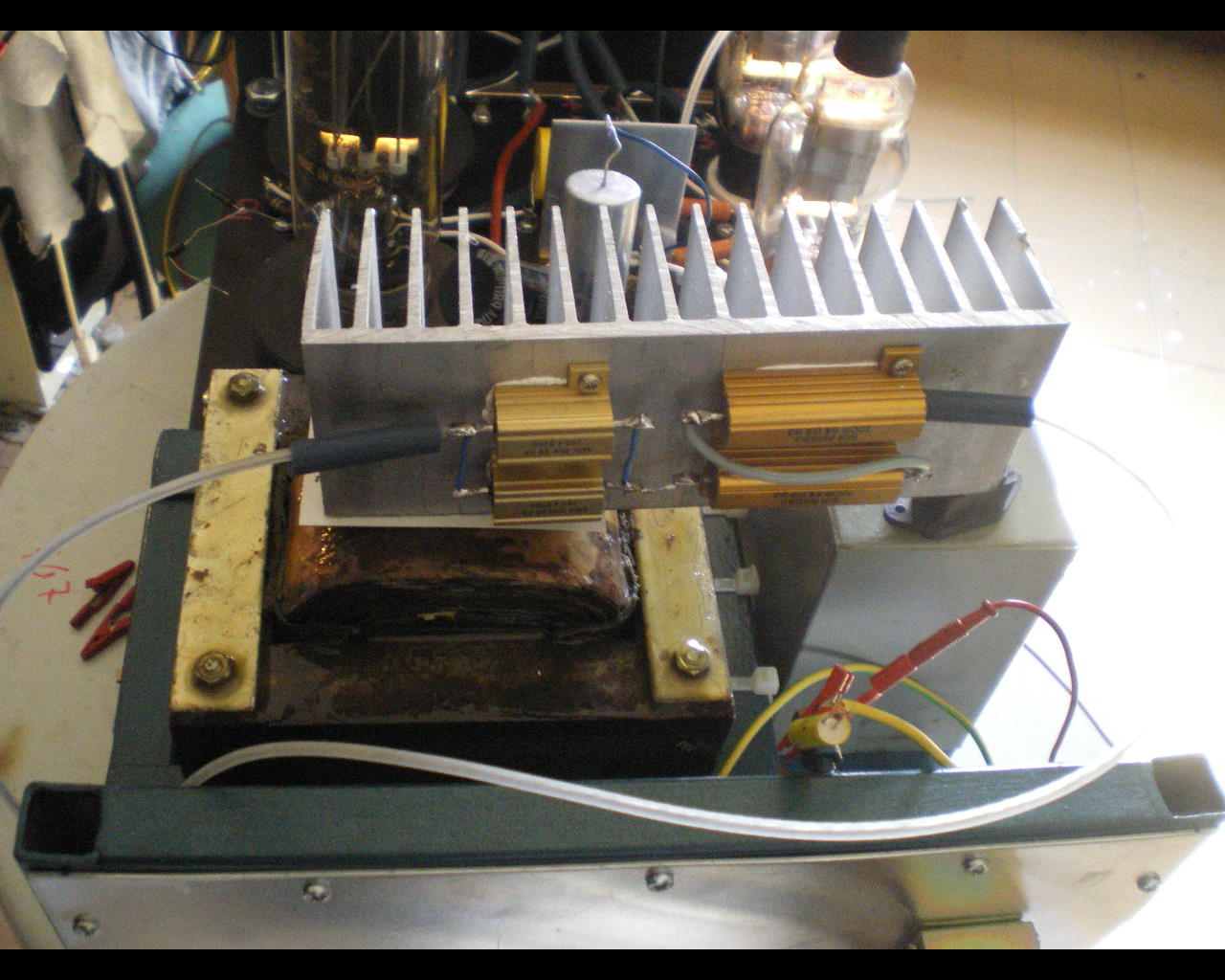

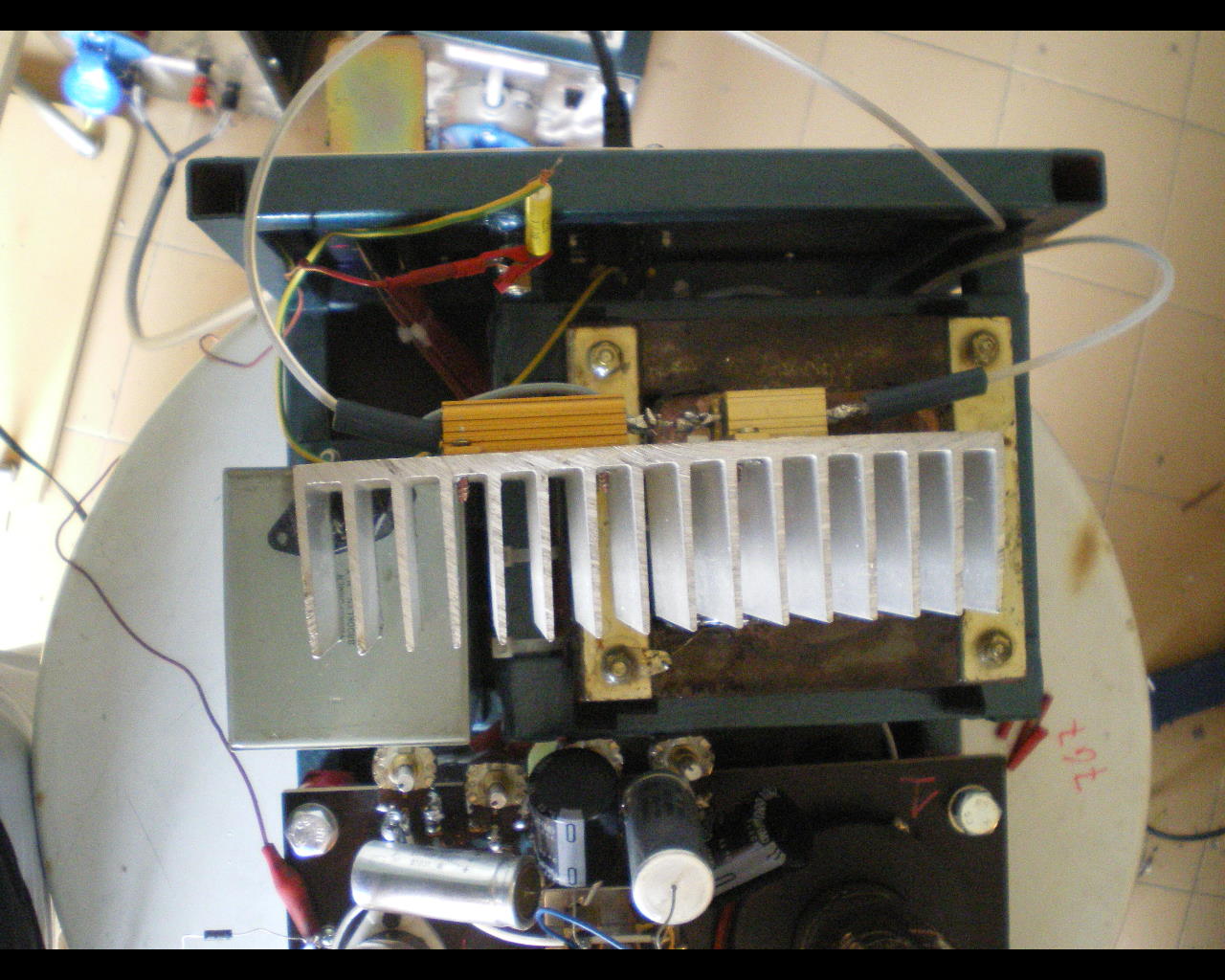

Particolare di un'aletta di raffreddamento con resistenze di caduta per un test sulla tensione anodica

Il laboratorio di Roberto Bronzetti foto n.10 Il laboratorio di Roberto Bronzetti foto n.11 Il laboratorio di Roberto Bronzetti foto n.12

Altra vista d'insieme

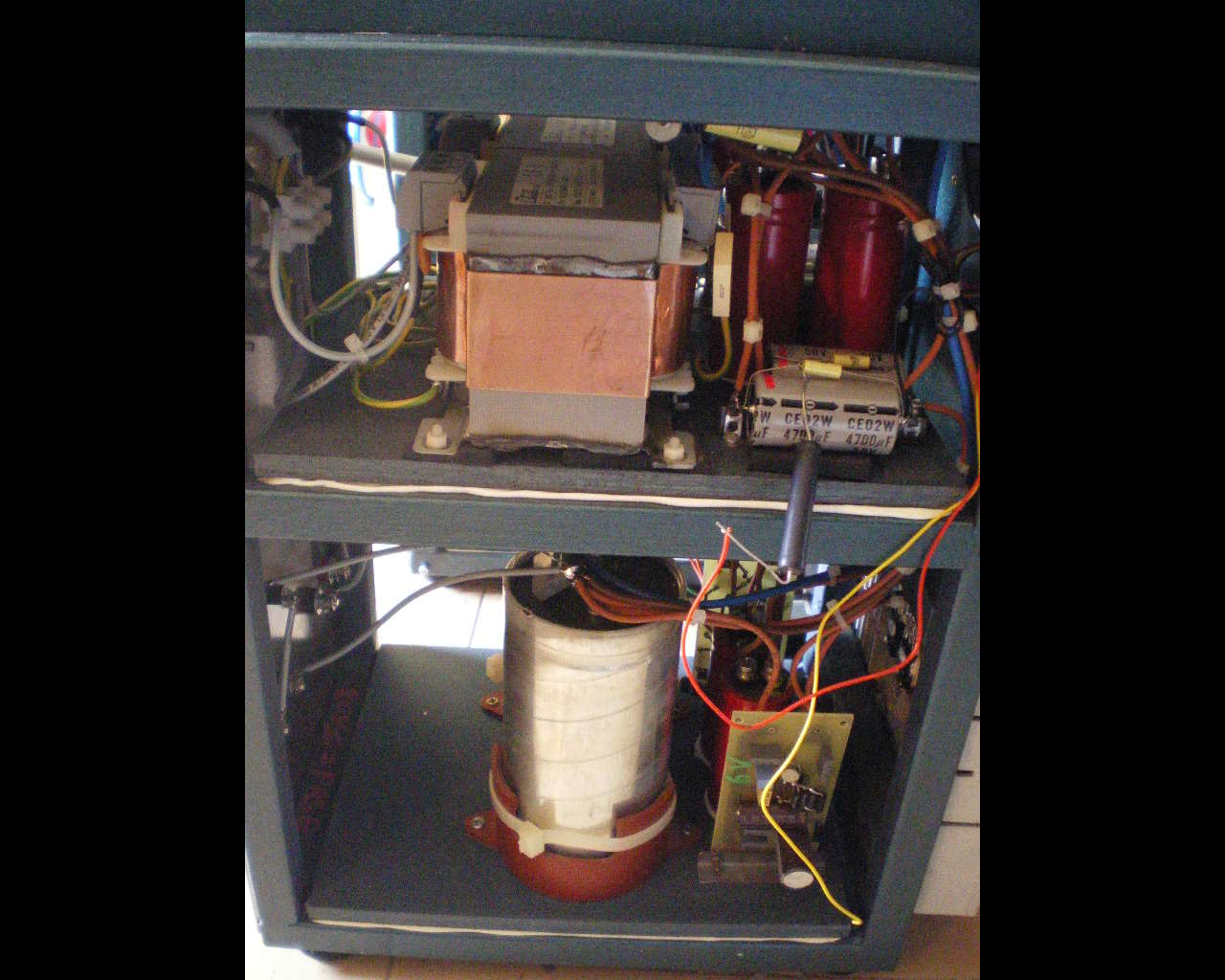

Particolare di uno dei due alimentatori, in cui si vede l'alimentatore e la parte di stabilizzazione per i filamenti

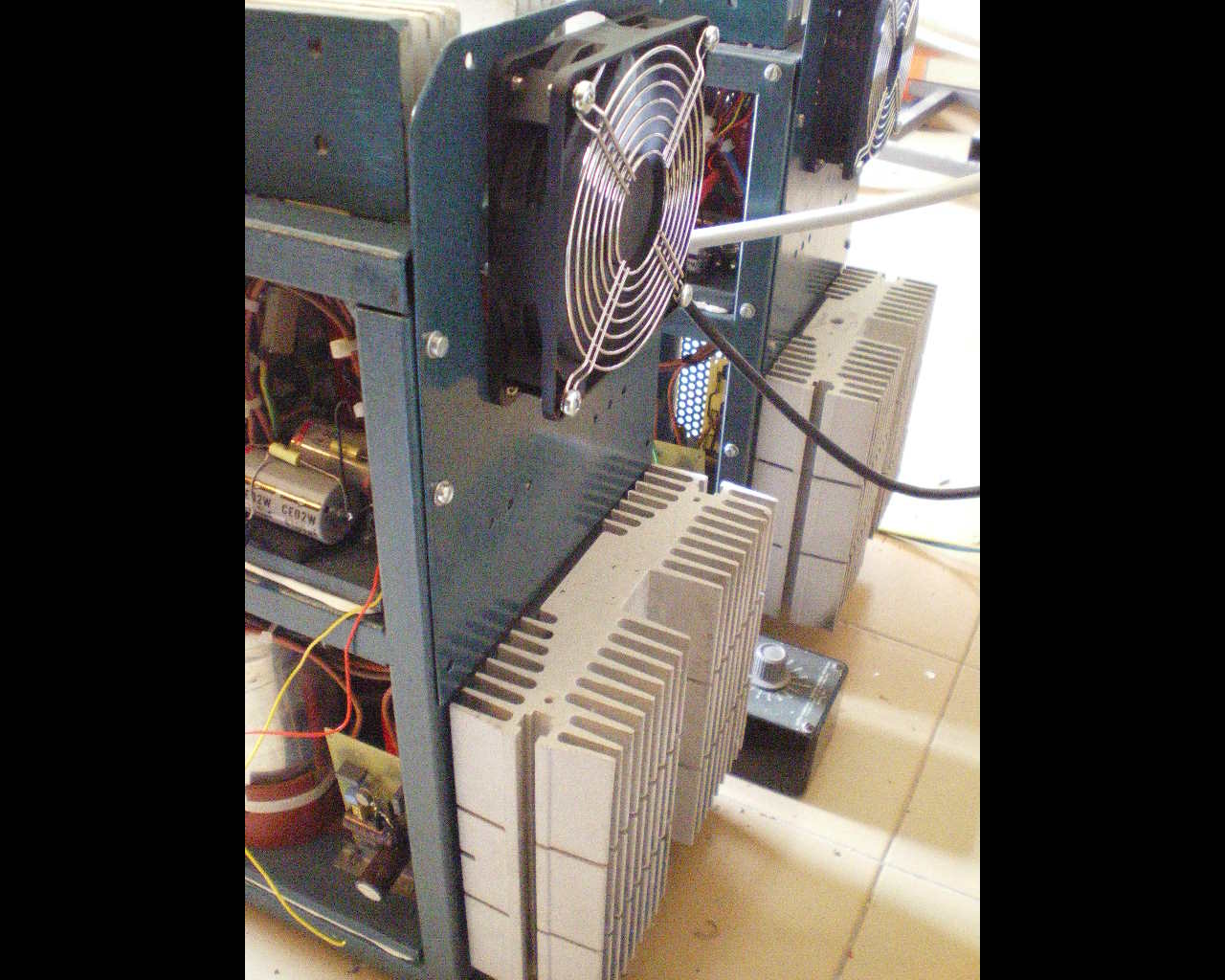

Particolare dell'aletta di raffreddamento del mosfet utilizzato per stabilizzare la tensione

Il laboratorio di Roberto Bronzetti foto n.14 Il laboratorio di Roberto Bronzetti foto n.15 Il laboratorio di Roberto Bronzetti foto n.16

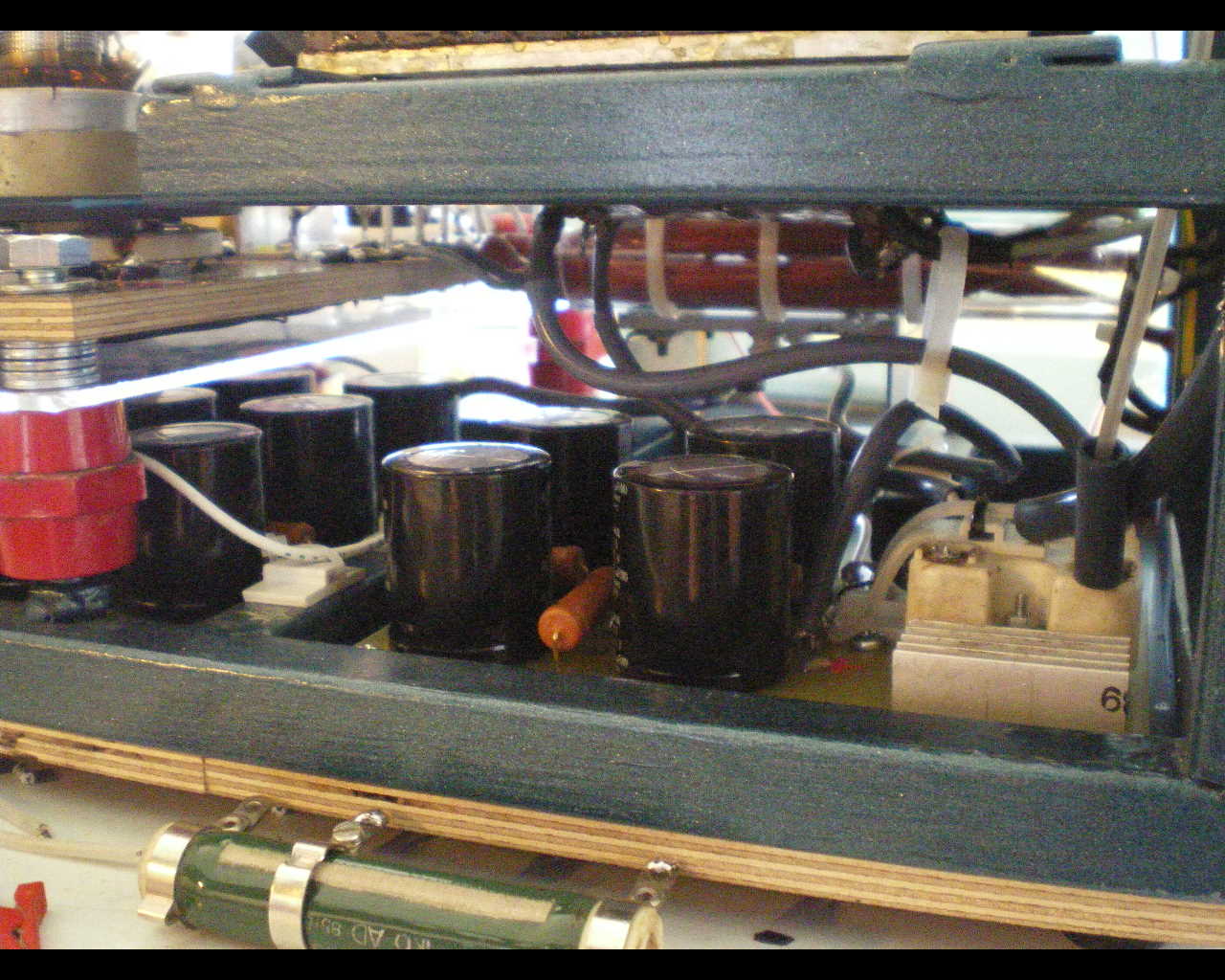

Particolare del ponte raddrizzatore di alta tensione (anodica) con i condensatori di stabilizzazione

Altro particolare del ponte raddrizzatore di alta tensione (anodica) con i condensatori di stabilizzazione

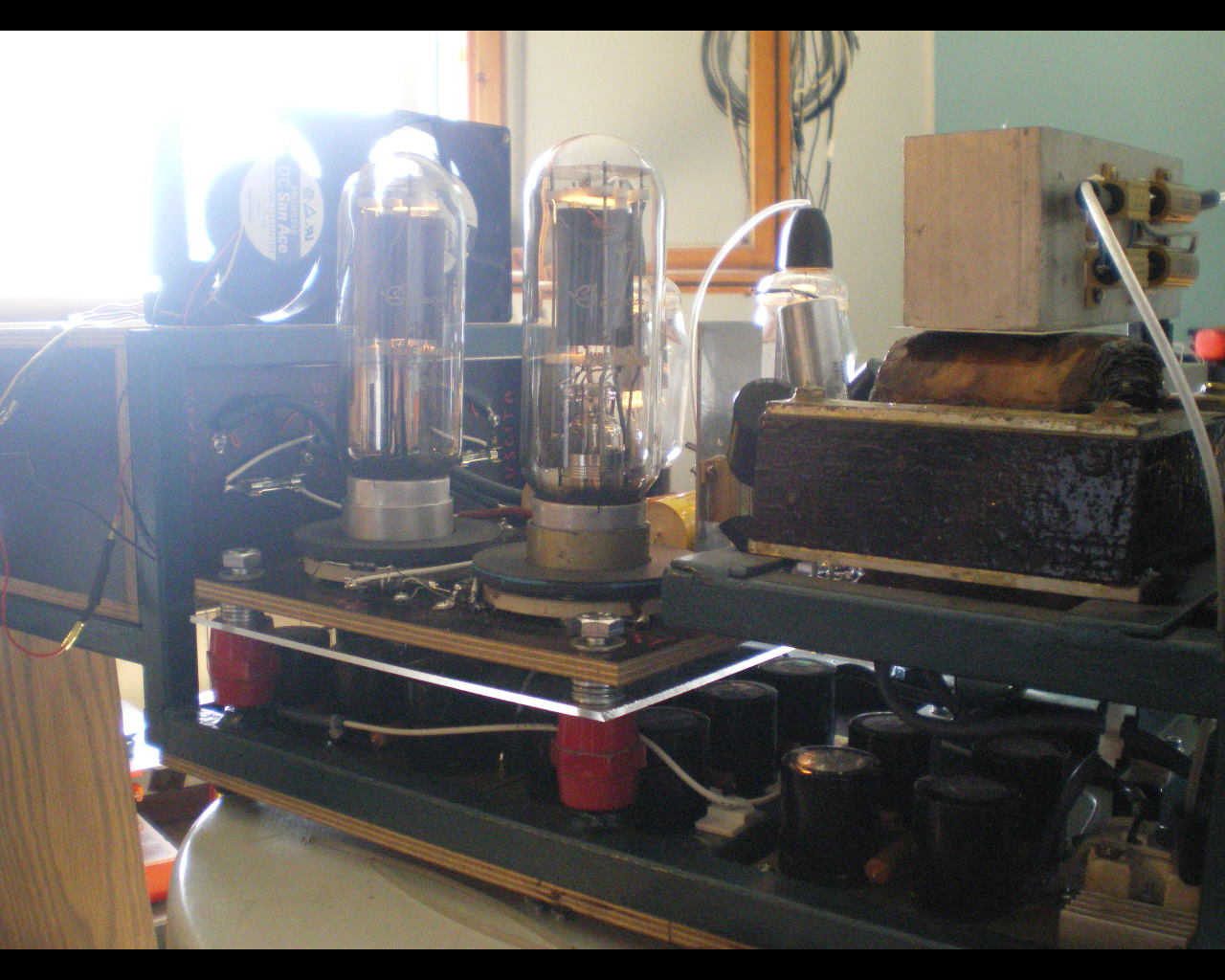

Primo piano di un isolatore che funge anche da supporto.

Il laboratorio di Roberto Bronzetti foto n.17 Il laboratorio di Roberto Bronzetti foto n.18 Il laboratorio di Roberto Bronzetti foto n.19

Altro particolare d'insieme

Resistenze di caduta anodica in fase sperimentale

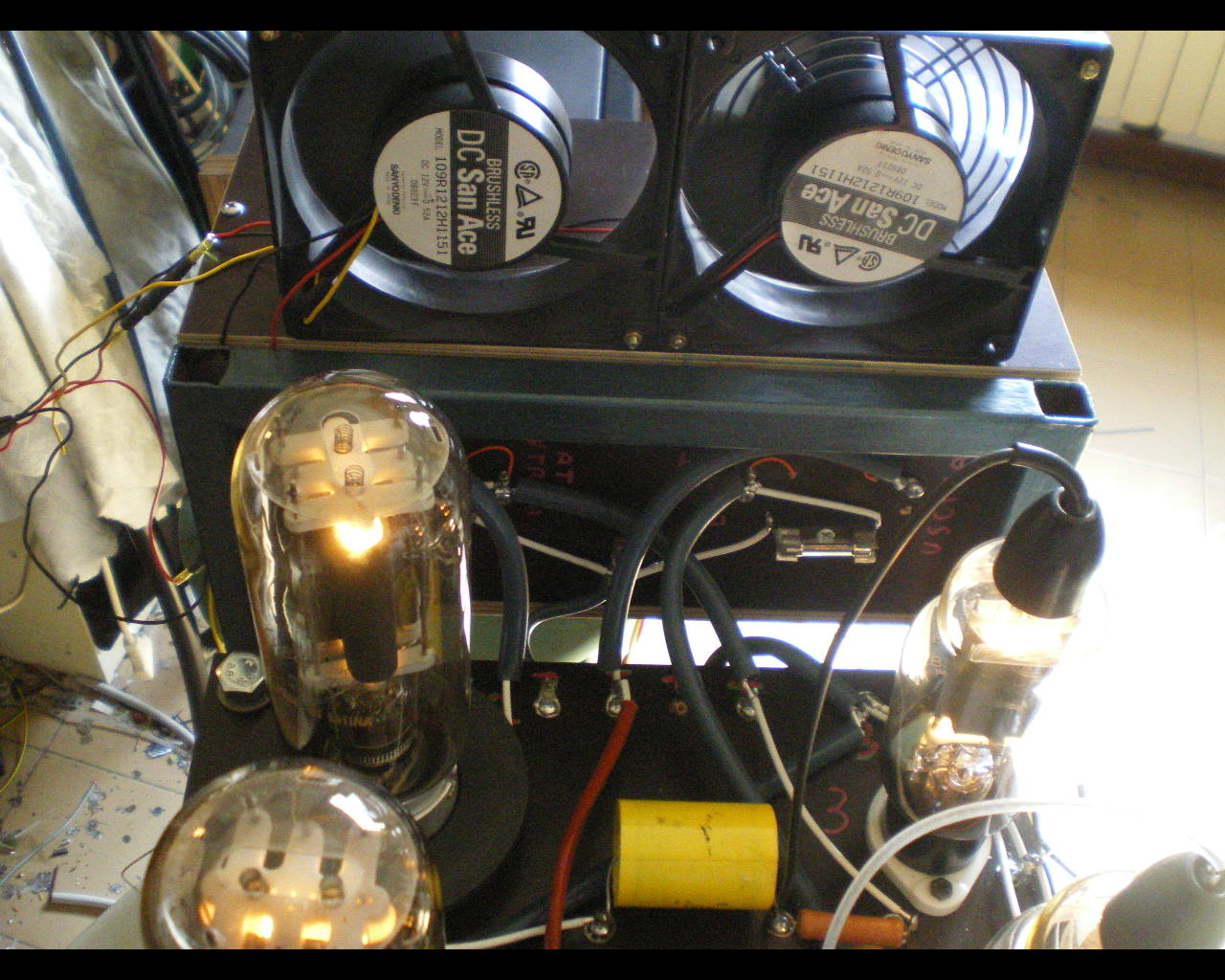

Prova di dissipazione con due ventole

Il laboratorio di Roberto Bronzetti foto n.20 Il laboratorio di Roberto Bronzetti foto n.21

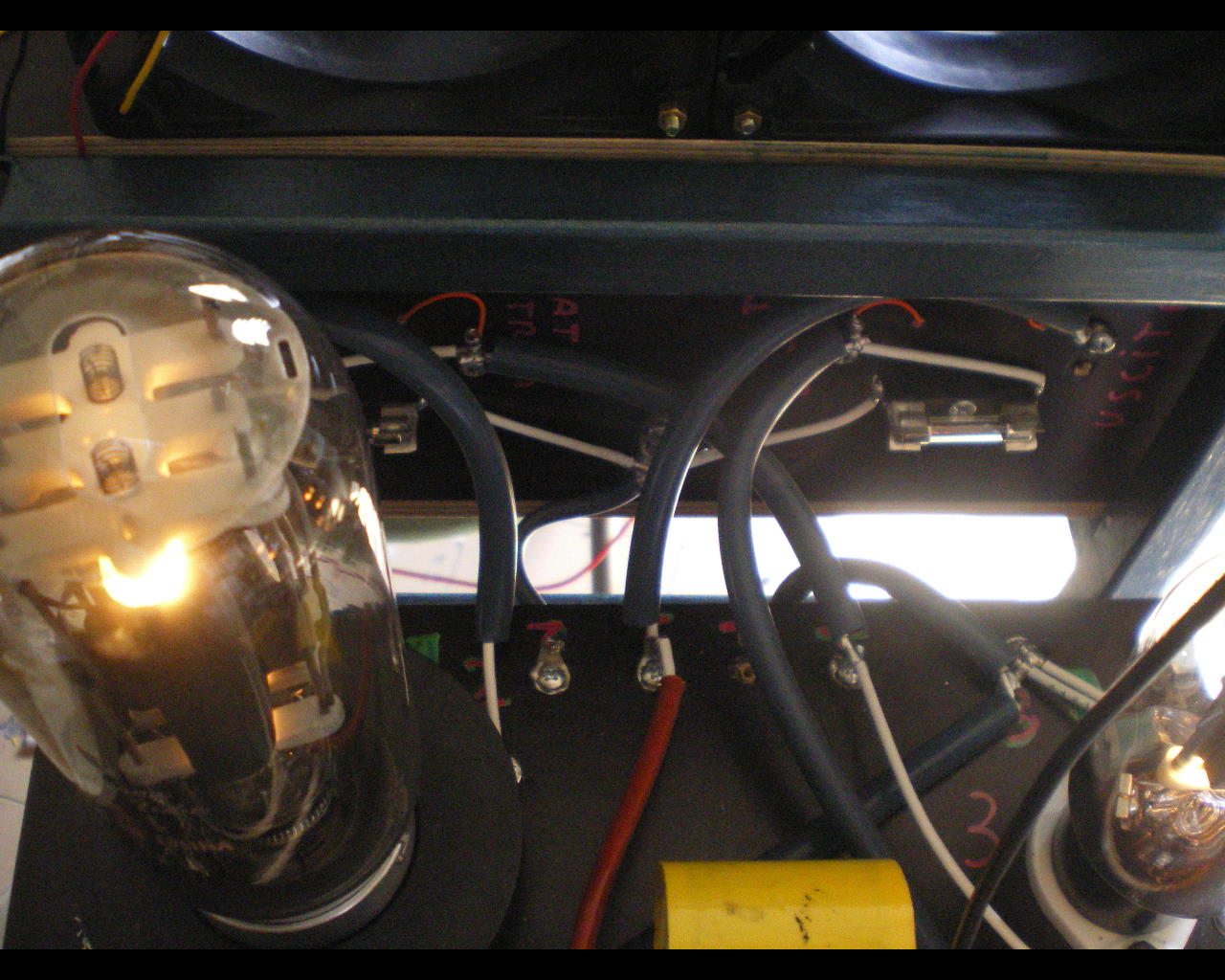

Particolare del circuito filare dell'alimentazione anodica nel punto di collegamento con i trasformatori finali di accoppiamento

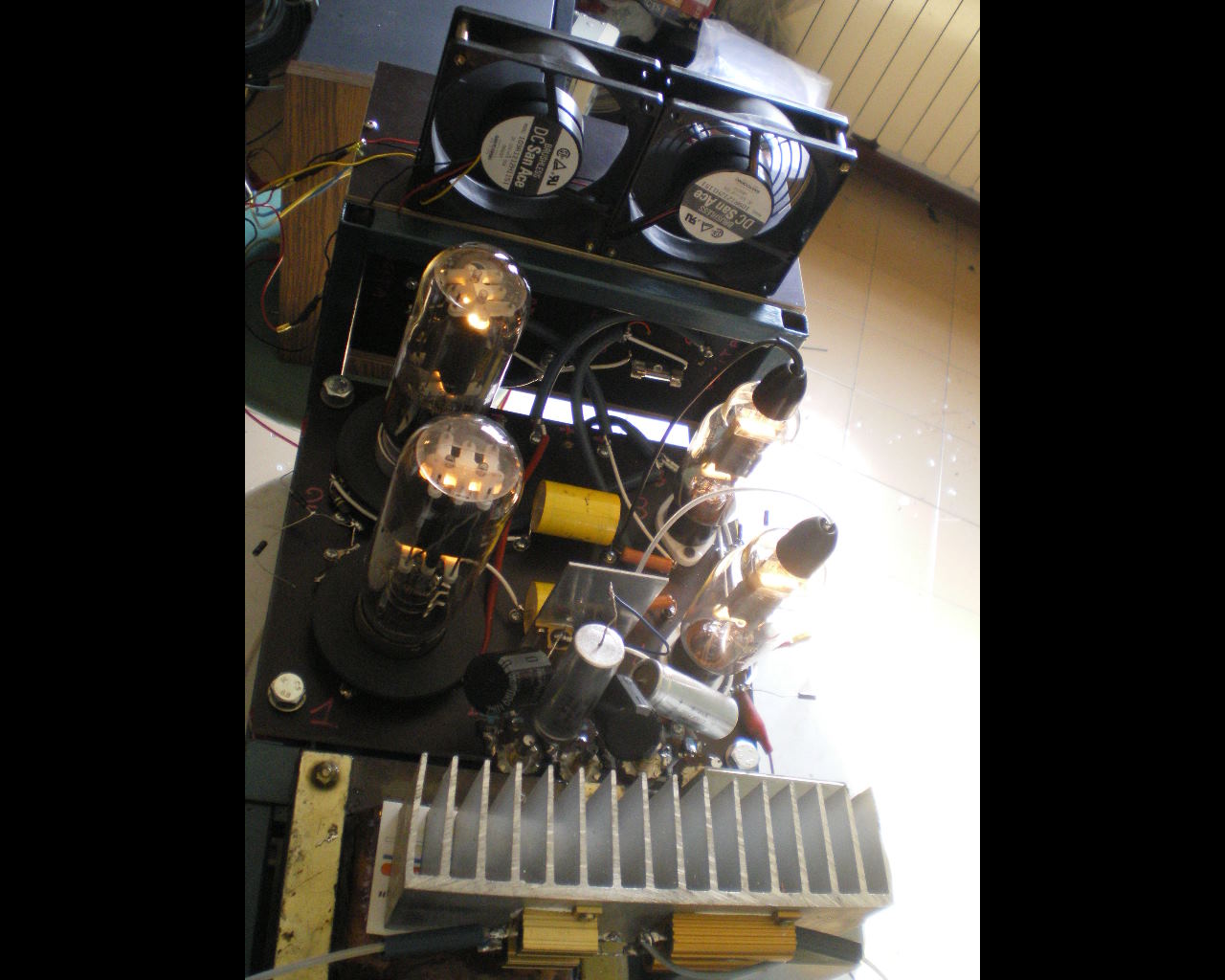

Prove di ventilazione
