Insegna luminosa ad energia solare: realizzazione

Realizzazione del circuito su basetta millefori

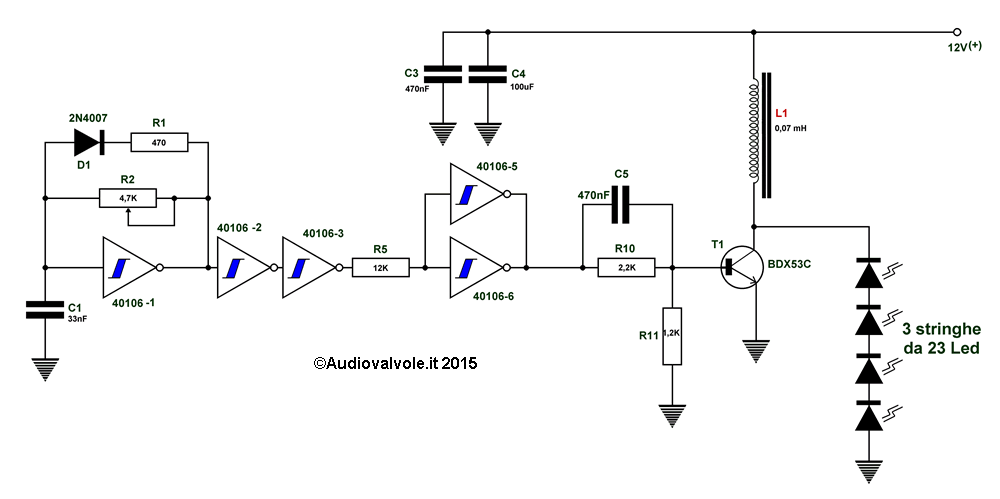

Schema del circuito realizzato per alimentare l'insegna luminosa a led.

Questo è il circuito realizzato fino ad ora. All'uscita è stato collegato un ramo di una lampadina a led composto da 12 Led smd. Il rendimento del circuito si è rivelato particolarmente buono, con i led collegati assorbe circa 100 mA con una tensione di 13,3 Volt. Al tatto i componenti si mantengono freddi. La frequenza prodotta dall'oscillatore a onda quadra si aggira sui 10 KHz. La tensione massima sul ramo dei led si aggira sui 60 Volt. In definitiva se il basso assorbimento, a fronte di una buona accensione dei led sarà confermato con i led verdi, non avremo bisogno di nessun altro sistema di economizzazione dei consumi in quanto con la batteria che intendiamo utilizzare (12V 18Ah) avremo una autonomia in assenza di luce di 180 ore (teorica) che equivalgono a 7,5 giorni (in assenza assoluta di sole).

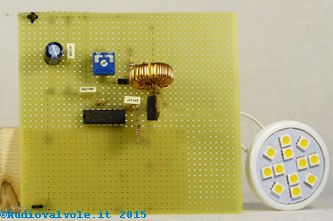

Foto del circuito realizzato su basetta millefori

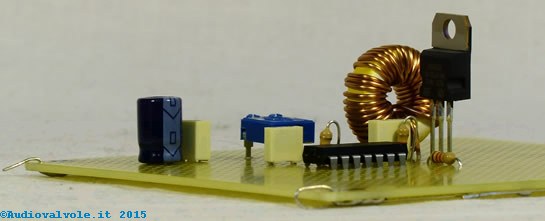

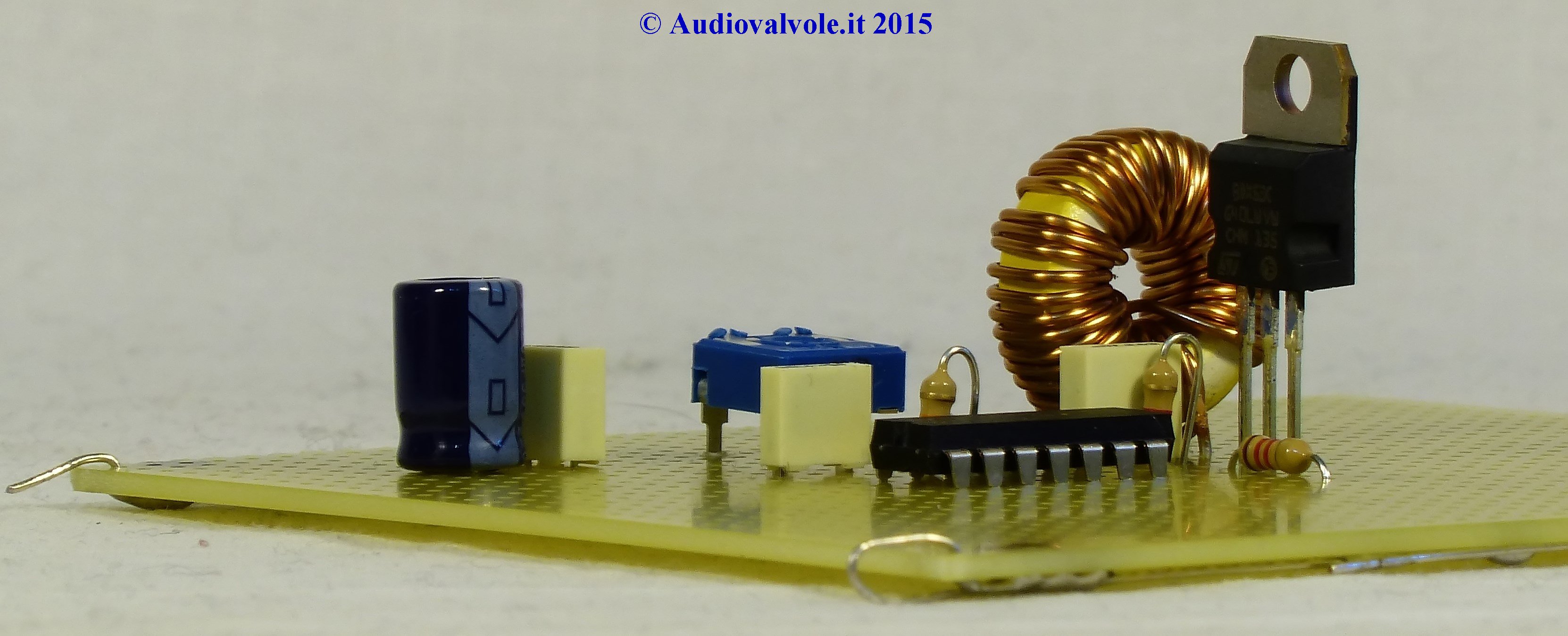

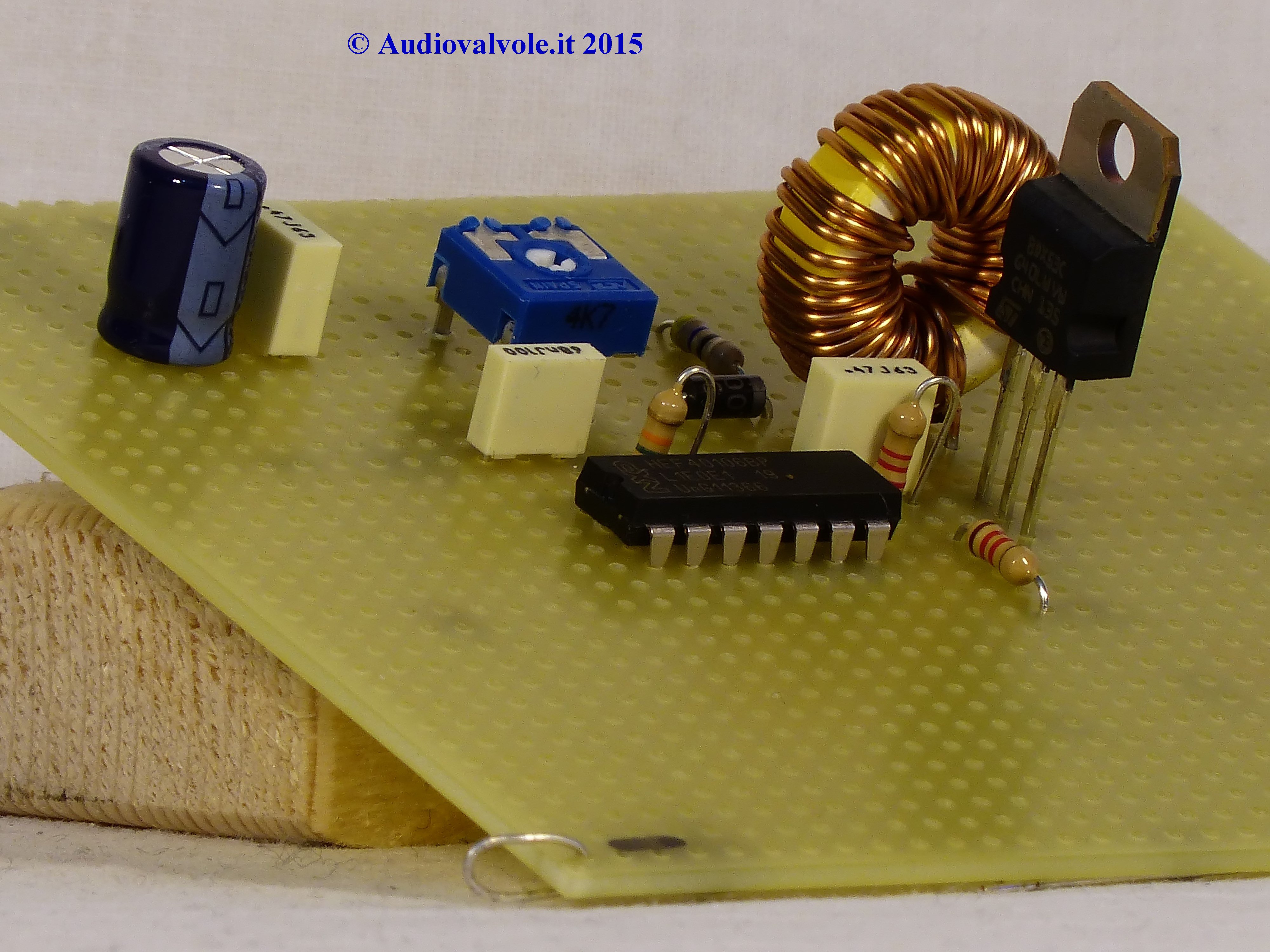

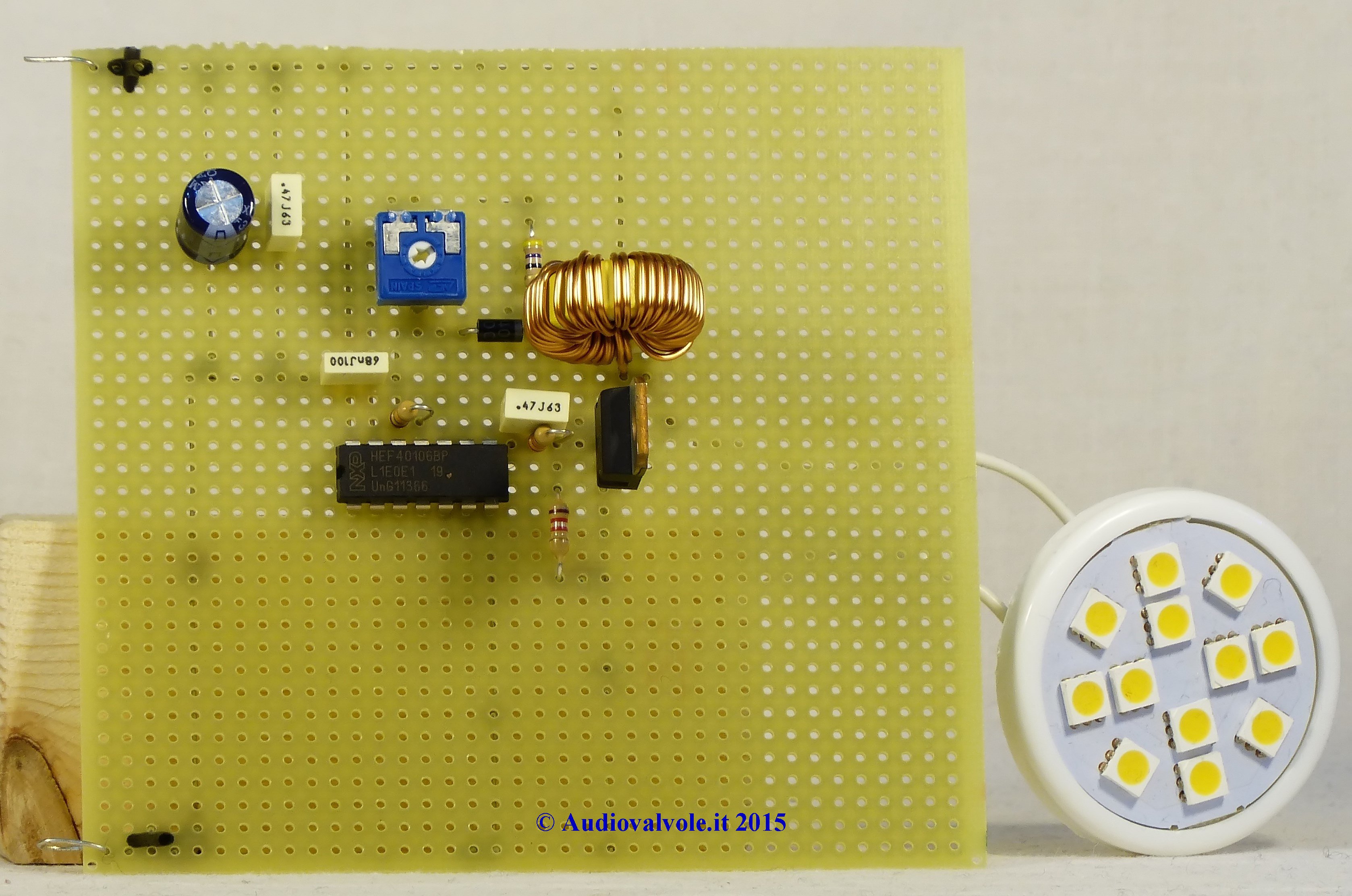

Insegna luminosa a led: circuito millefori del convertitore boost. Circuito visto da sopra Insegna luminosa a led: circuito millefori del convertitore boost. Circuito visto dal fianco.

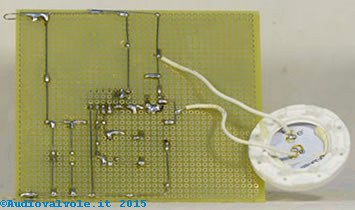

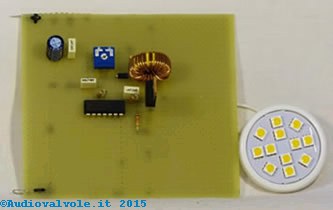

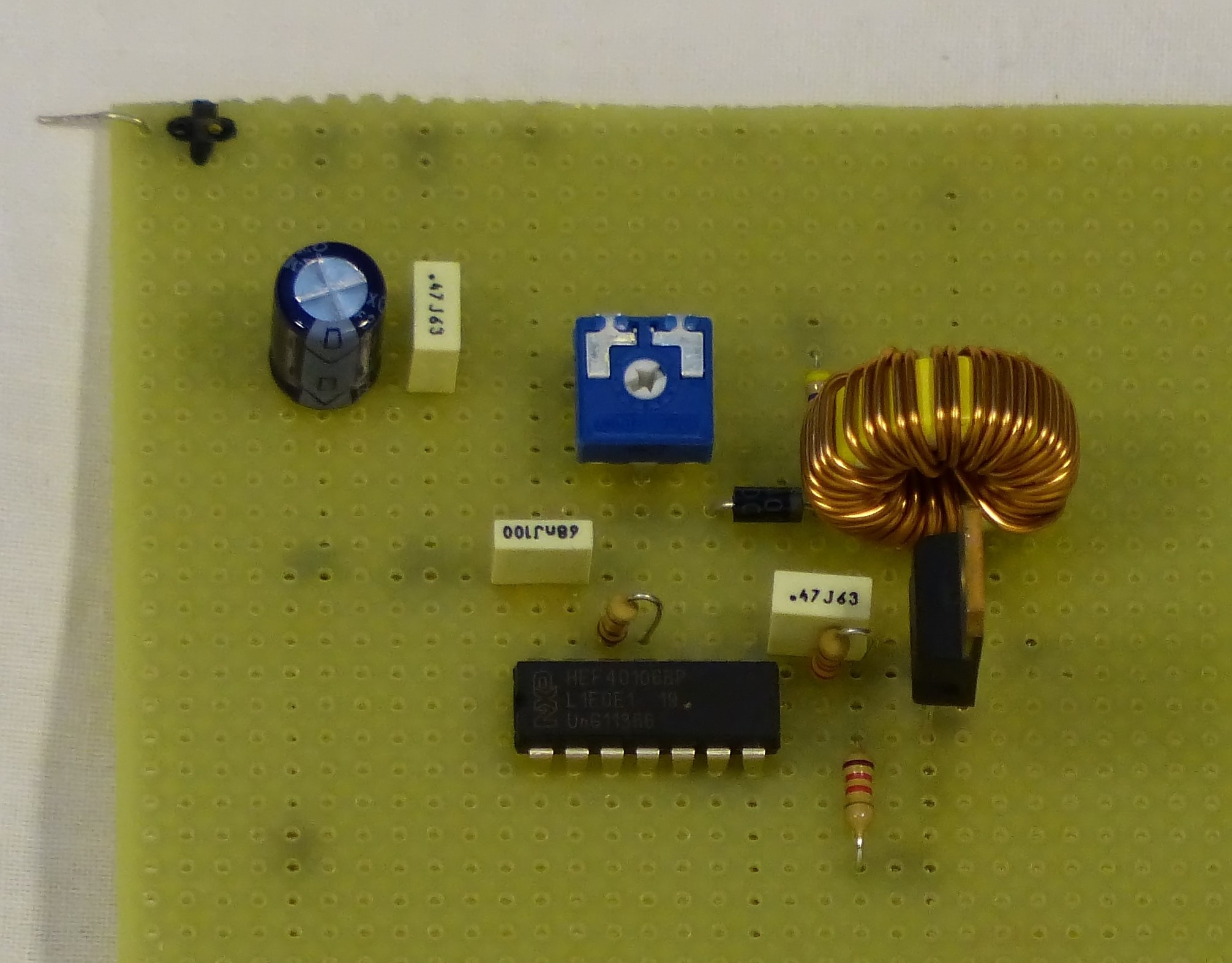

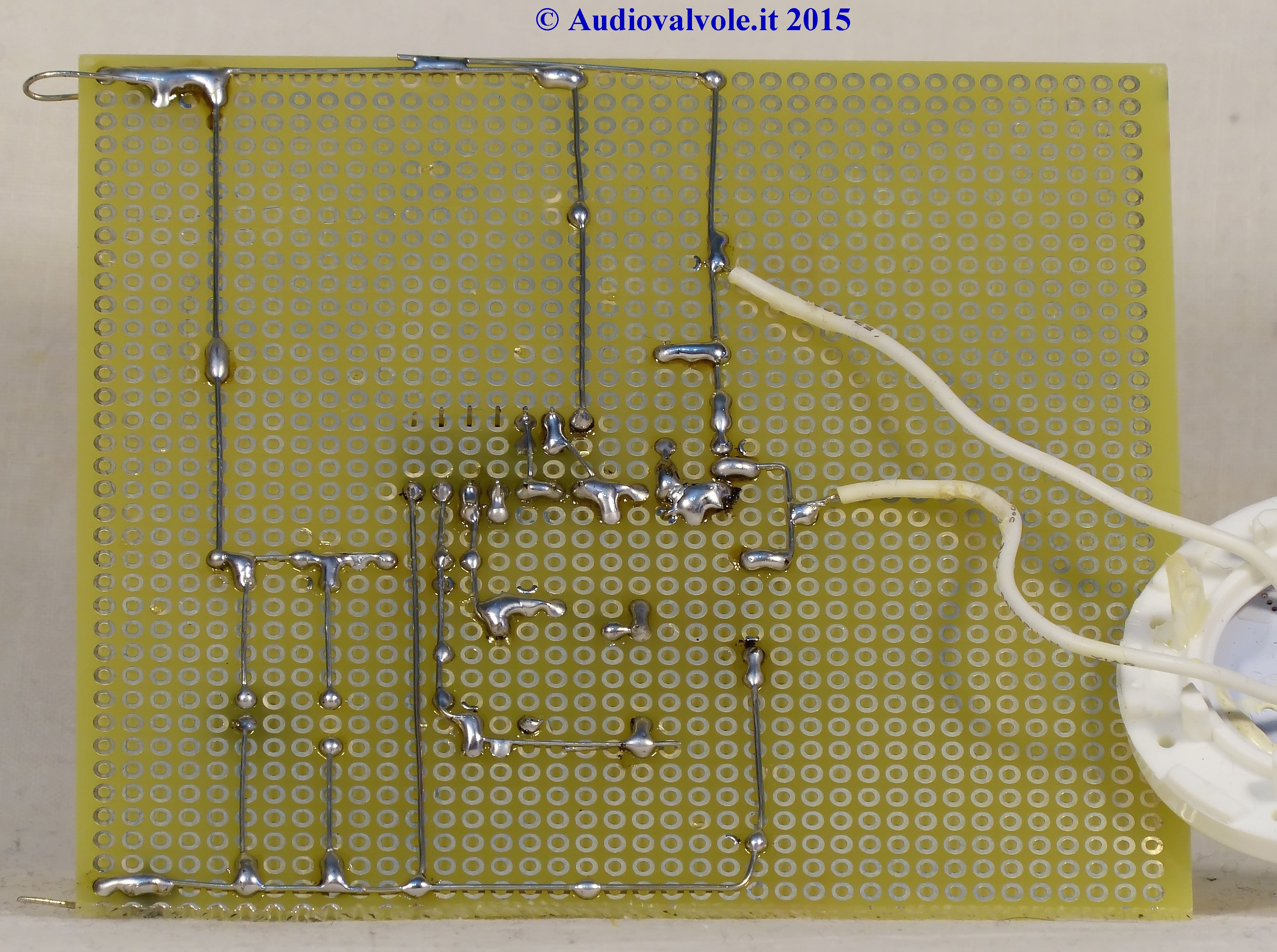

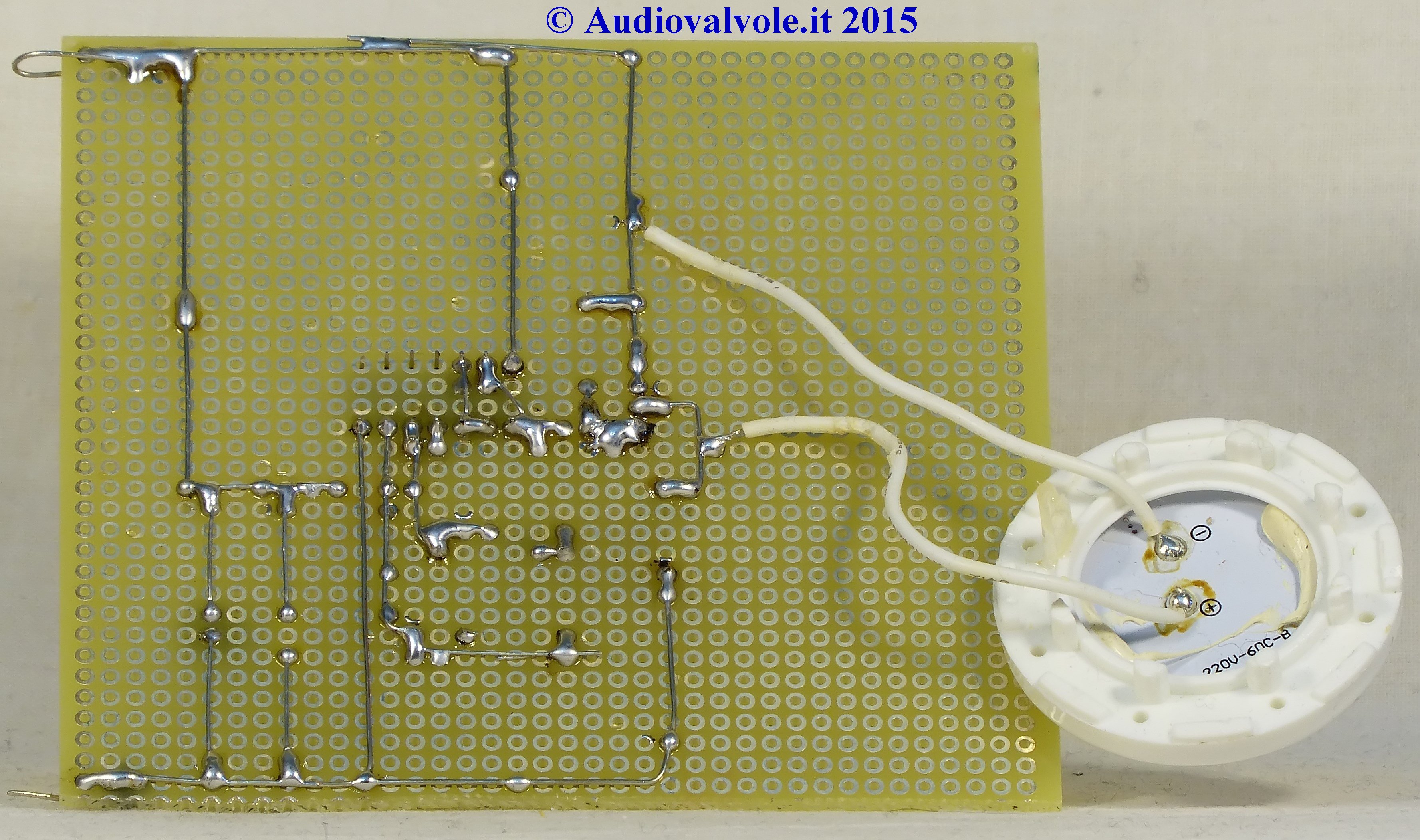

Insegna luminosa a led: circuito millefori del convertitore boost. Circuito visto da sotto. Insegna luminosa a led: circuito millefori del convertitore boost. Circuito visto da sotto. Insegna luminosa a led: circuito millefori del convertitore boost. Circuito visto da sopra.

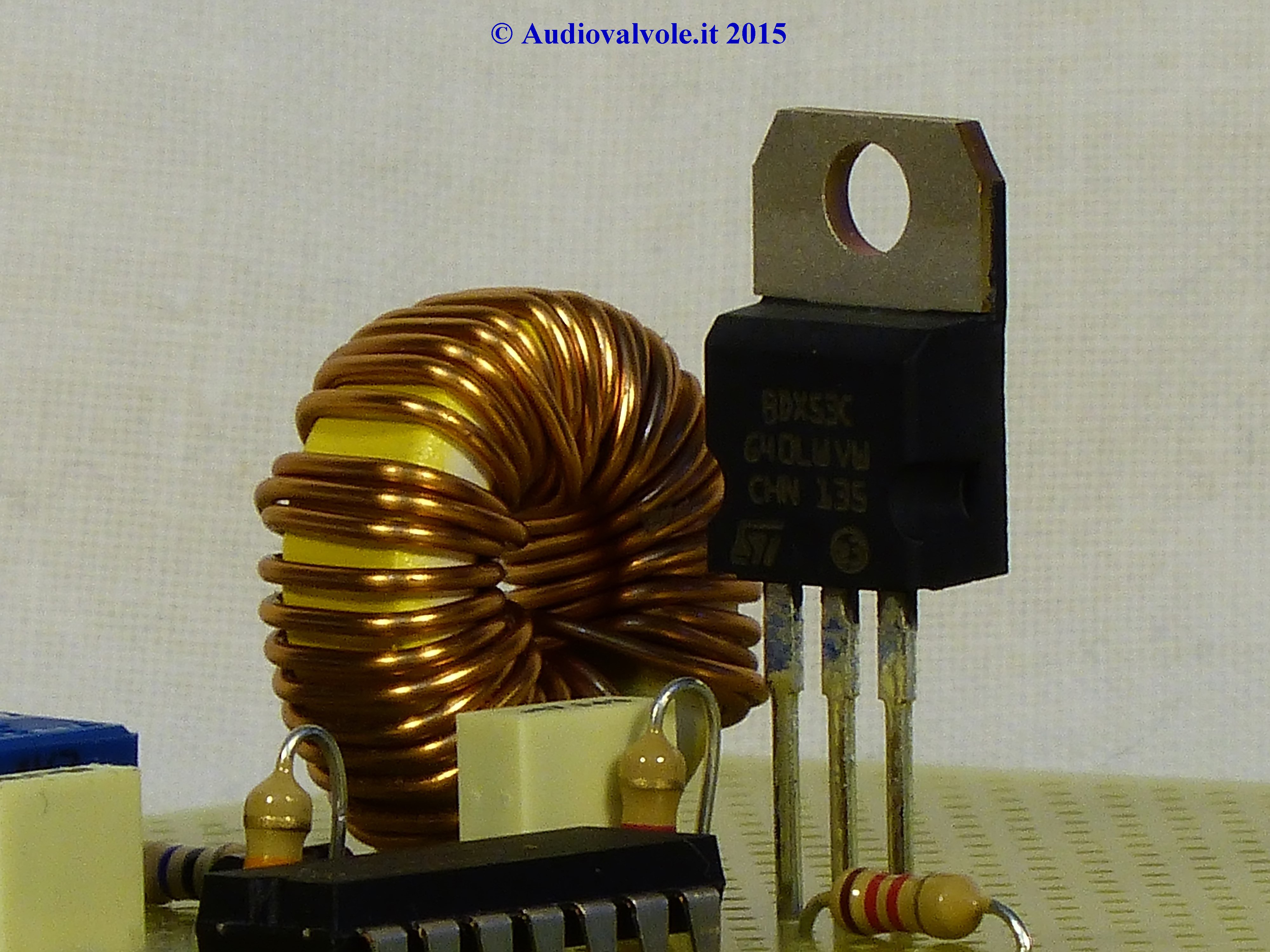

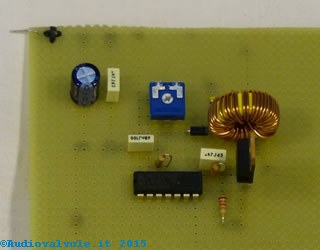

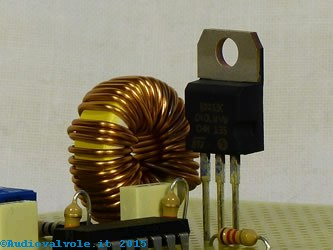

Insegna luminosa a led: circuito millefori del convertitore boost. Primo piano dei componenti. Insegna luminosa a led: circuito millefori del convertitore boost. Primo piano dei componenti. Insegna luminosa a led: circuito millefori del convertitore boost. Primo piano dei componenti.

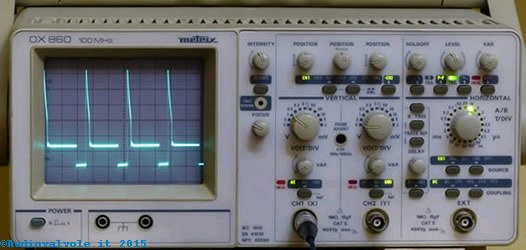

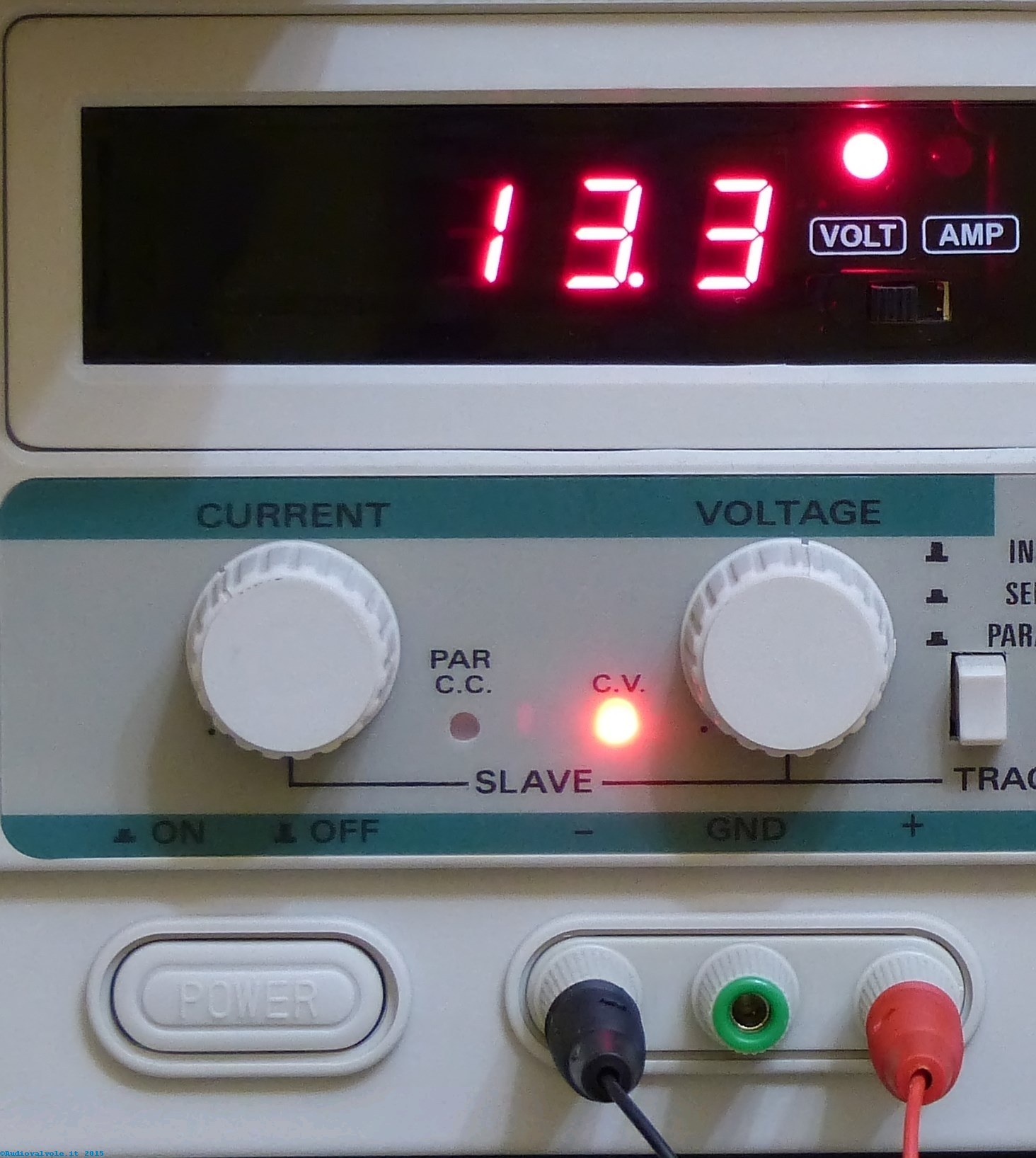

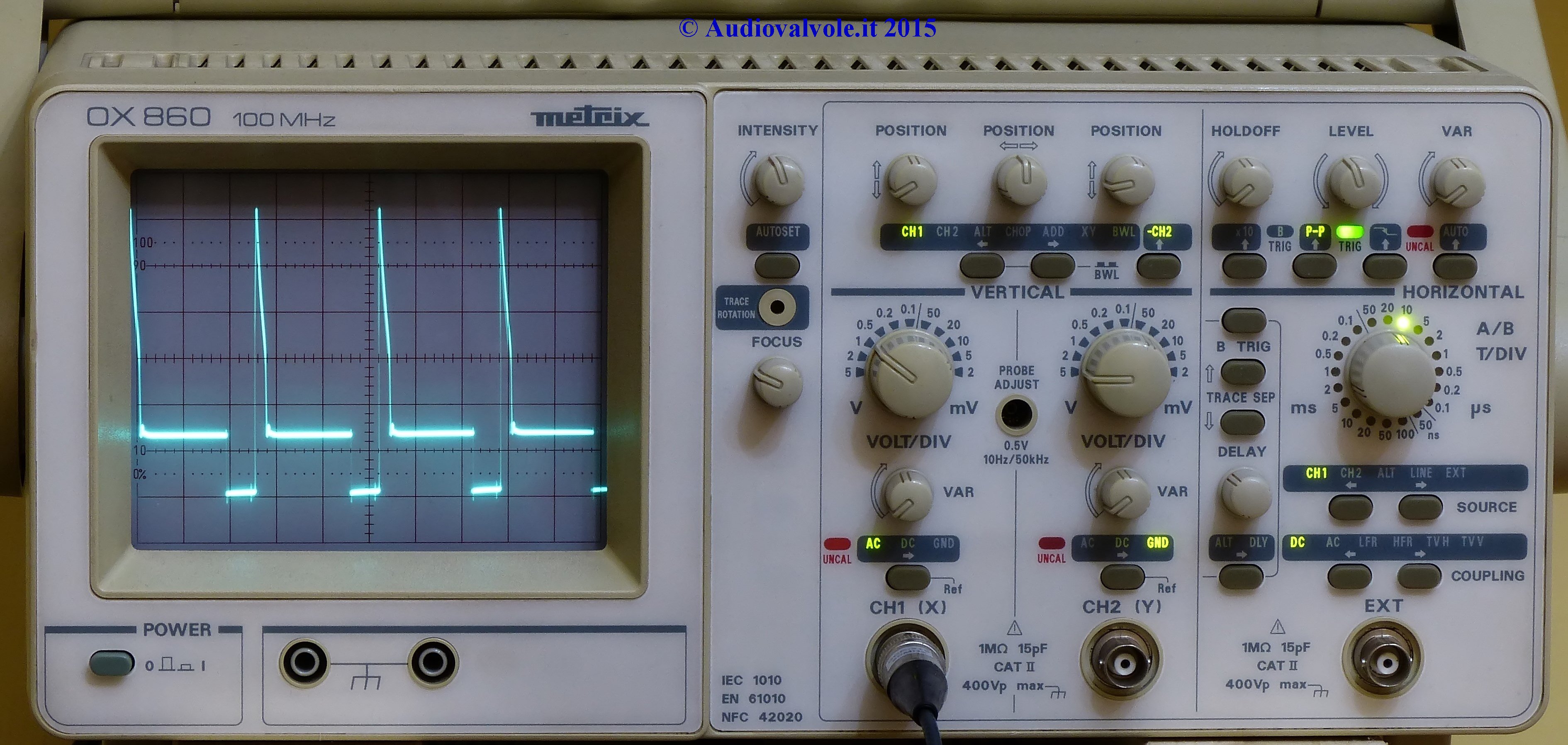

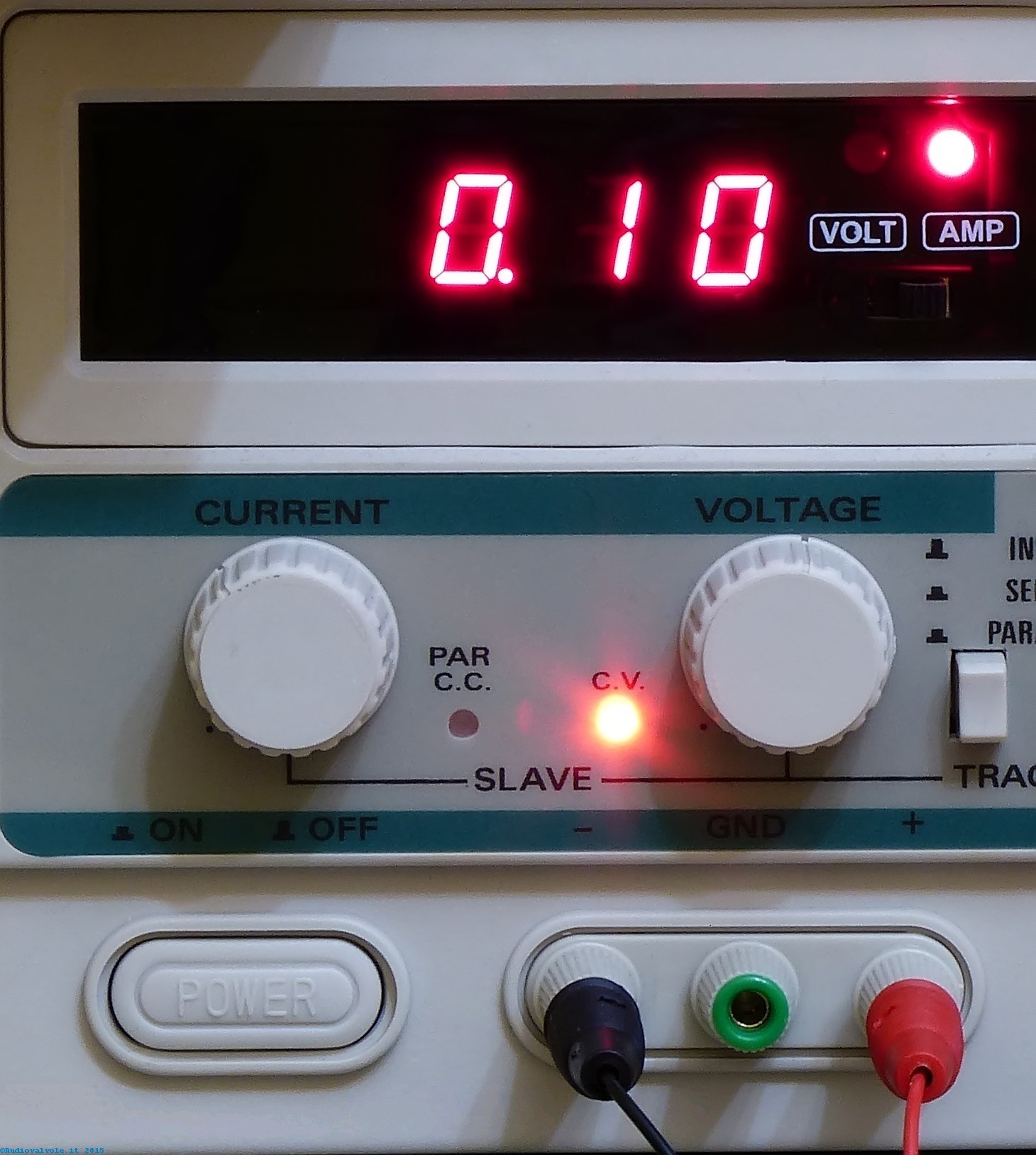

Insegna luminosa a led. Misura della tensione di alimentazione. Insegna luminosa a led. Corrente assorbita dal circuito. Insegna luminosa a led. Tensione ai capi del carico rilevata con sonda attenuata 1/10
