Laboratorio Elettronico Amatoriale: Progetto dell'impianto di alimentazione

Progettare l'impianto di alimentazione del laboratorio.

Elenco dei componenti nell'ordine in cui devono essere messi iniziando dalla rete elettrica e finendo sul carico alimentato.

  1. Soppressore di sovratensione.
  2. Interruttore magnetotermico.
  3. Interruttore differenziale (salvavita).
  4. Soppressore di sovratensione.
  5. Stabilizzatore o un gruppo di continuità.
  6. Interruttore di sezionamento dopo lo stabilizzatore o gruppo di continuità per interrompere l'alimentazione di tutto il laboratorio.
  7. Creare un polo di terra in prossimità degli strumenti utilizzando una verga di rame a cui collegare la terra di tutti gli strumenti, a sua volta messa a terra attraverso la terra dell'impianto elettrico di alimentazione.
  8. Isolare da terra tutti gli alimentatori tramite un trasformatore di isolamento.

Ulteriori interventi di ottimizzazione e di sicurezza:

  1. Collegare a terra tutte le parti metalliche del banco di lavoro.
  2. Mettere una lastra metallica sotto il piano del banco di lavoro connessa a terra (funge da schermo elettrostatico).
  3. Utilizzare delle prese filtrate indipendenti per tutti gli strumenti.
Schema circuito alimentazione laboratorio

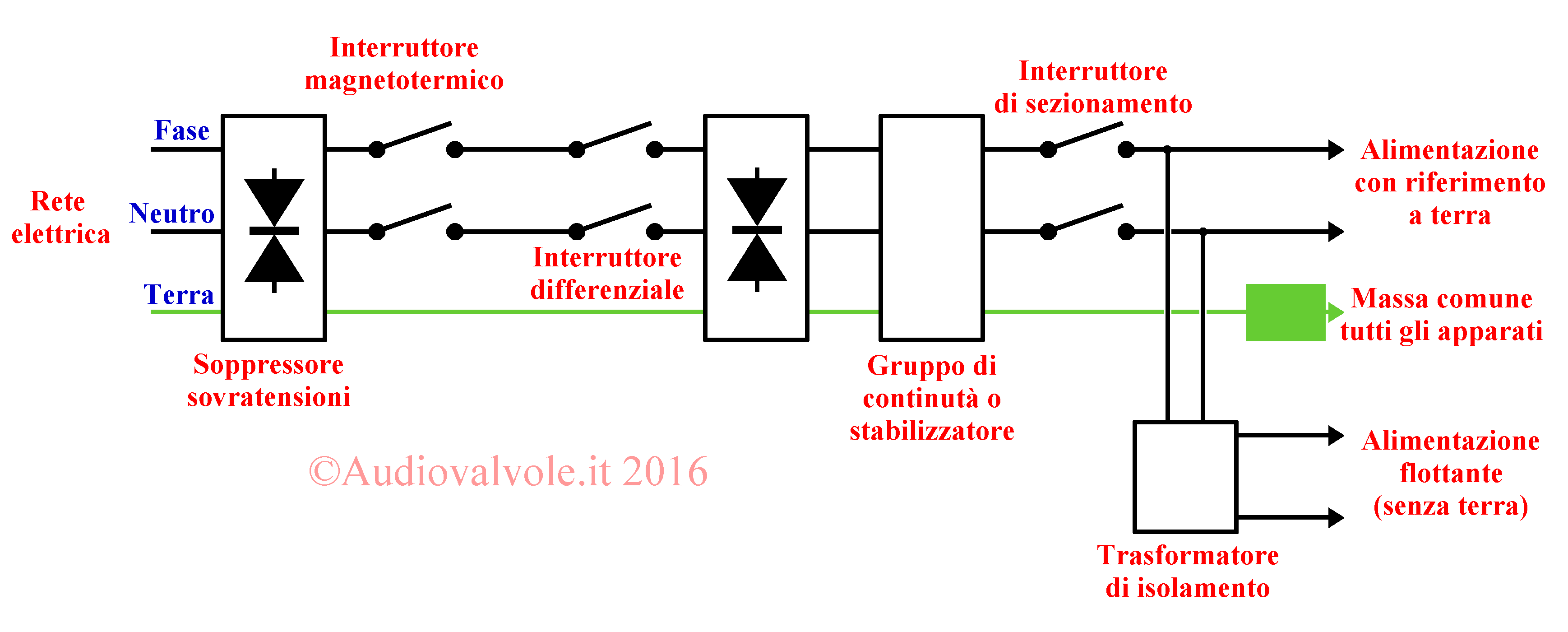

Nell'immagine sopra lo schema logico di un impianto adatto all'alimentazione di un laboratorio elettronico.
