Oscillatore Modulato Scuola Radio Elettra Torino

Oscillatore modulato fornito in kit di montaggio agli studenti della Scuola Radio Elettra di Torino. Manca dell'alimentazione che deve essere fornita con un circuito esterno. Senza volerci addentrare sulla precisione della scala, il difetto più appariscente è la mancanza di una spia che evidenzi quando il circuito è alimentato. Il tutto è in buono stato di conservazione, compresa la valvola, un pentodo EF89 che funge da oscillatore. Manca la gamma 88-108 tipica dell'FM.

Schema oscillatore modulato con EF89 scuola radio elettra Torino

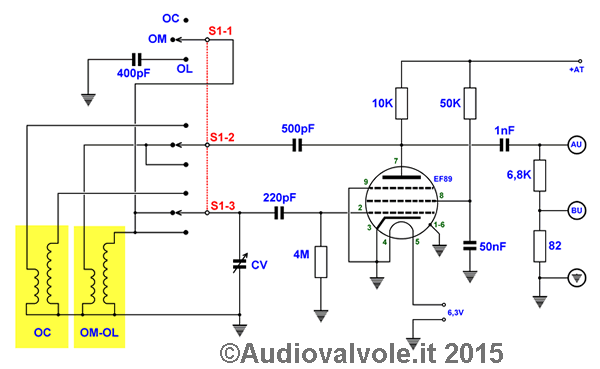

Schema del circuito dell'Oscillatore Modulato Scuola Radio Elettra Torino. Il pentodo EF89 svolge la funzione di oscillatore. Le due bobine / trasformatore servono per formare con CV un circuito risonante parallelo, mentre il secondario serve per la reazione positiva necessaria per mantenere l'oscillazione. Questo circuito deve essere collegato alla tensione anodica del circuito in esame e alla tensione di alimentazione del filamento dei catodo del circuito in esame o di un alimentatore esterno. Agendo sul selettore si seleziona di volta in volta la bobina e la capacità adatta ad accordare il circuito sulla gamma di frequenza prescelta. Agendo sul condensatore variabile si modifica la frequenza prodotta modificando la frequenza di risonanza del circuito LC a cui fa capo lo stesso condensatore variabile.

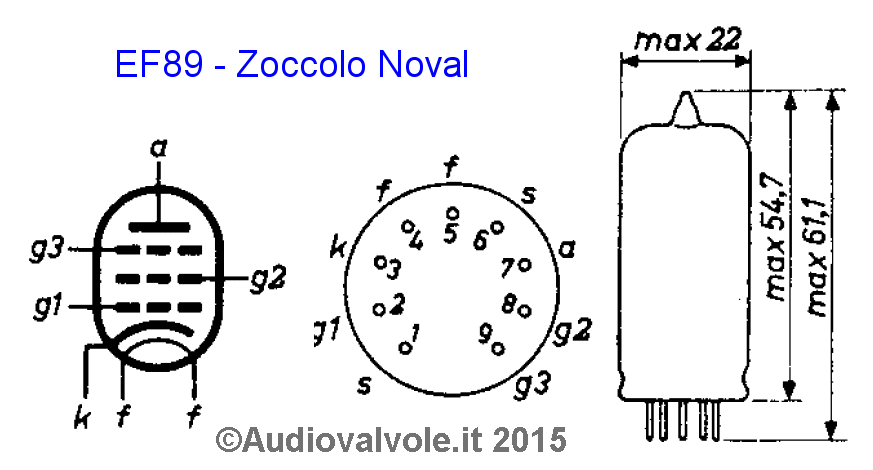

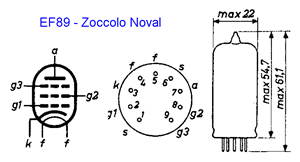

EF89 tubo termonionico pentodo
Oscillatore Modulato Scuola Radio Elettra Torino Pannello anteriore Oscillatore Modulato Scuola Radio Elettra Torino Selettore gamma di frequenza Oscillatore Modulato Scuola Radio Elettra Torino Uscita a due livelli di tensione del segnale

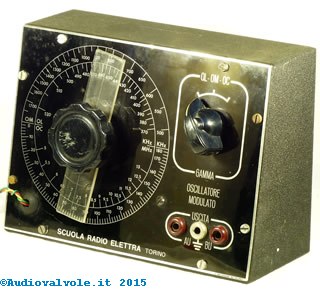

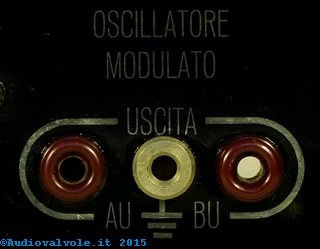

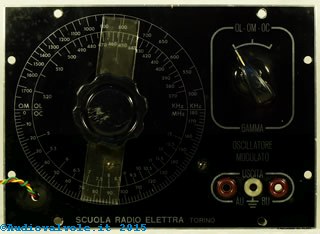

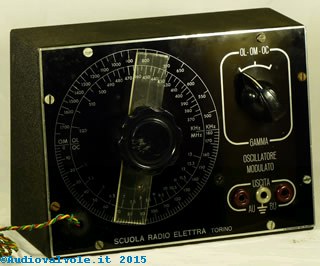

Pannello anteriore, su cui è visibile il commutatore per la selezione della gamma di frequenza e il comando del condensatore variabile con la scala per selezionare la frequenza. Sono presenti due uscite a livelli di segnale diversi.

Oscillatore Modulato Scuola Radio Elettra Torino Pannello anteriore Oscillatore Modulato Scuola Radio Elettra Torino Pannello anteriore

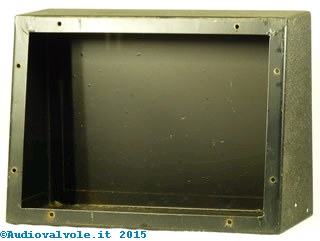

Mentre il frontale è in alluminio il resto del mobile è in materiale ferroso verniciato. Il tutto è molto solido.

Oscillatore Modulato Scuola Radio Elettra Torino Mobile in ferro Oscillatore Modulato Scuola Radio Elettra Torino Mobile in ferro

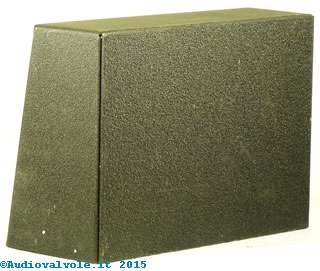

La vernice del mobile è particolarmente resistente e a buccia d'arancia per migliorare il grip.

Oscillatore Modulato Scuola Radio Elettra Torino Circuito interno Oscillatore Modulato Scuola Radio Elettra Torino Circuito Interno Oscillatore Modulato Scuola Radio Elettra Torino Riferimento dimensionale

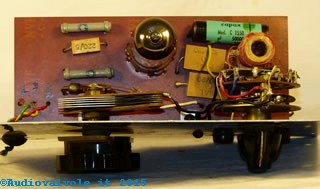

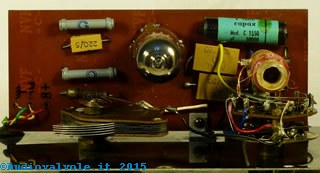

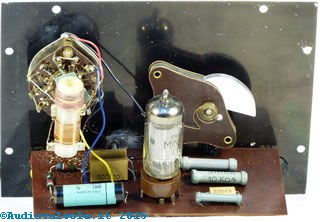

Il circuito interno mette in mostra diversi componenti, tutti piazzati su un circuito stampato in bachelite. Anche lo zoccolo della valvola, il corpo del condensatore variabile e il corpo del commutatore sono in bachelite.

Oscillatore Modulato Scuola Radio Elettra Torino Circuito stampato visto da sotto Oscillatore Modulato Scuola Radio Elettra Torino Circuito stampato visto da sotto Oscillatore Modulato Scuola Radio Elettra Torino con valvole EF89 smontata

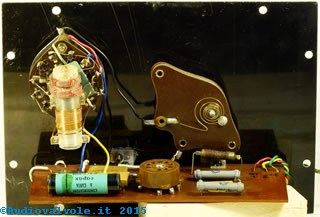

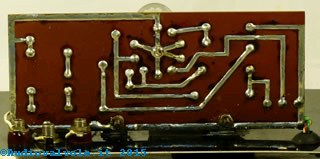

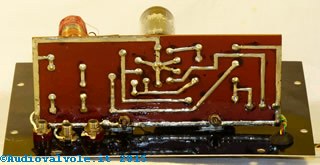

Vista del circuito stampato in bachelite da sotto. Tutte le piste in rame sono state stagnate per prevenirne l'ossidazione. A destra è visibile la valvole di tipo EF89, un pentodo che funge da oscillatore.

Oscillatore Modulato Scuola Radio Elettra Torino Circuito stampato visto da sopra Oscillatore Modulato Scuola Radio Elettra Torino Circuito stampato visto da sopra Oscillatore Modulato Scuola Radio Elettra Torino Circuito stampato visto da sopra

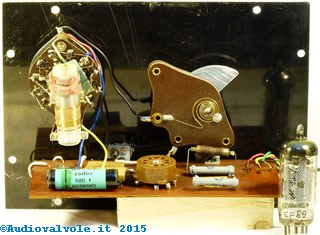

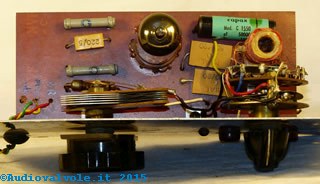

Altre foto del circuito stampato visto da sopra, con la valvola montata. Da notare le manopole di bachelite viste in sezione.
