Prova Valvole Radio Scuola Italiana

Si tratta di un prova valvole originale risalente agli anni '50 probabilmente costruito da qualcuno che ha fatto un corso per radioriparatore. In quasi perfette condizioni, questo prova valvole è della Radio Scuola Italiana con sede a Torino, comprata poi nel 1966 da Scuola Radio Elettra.

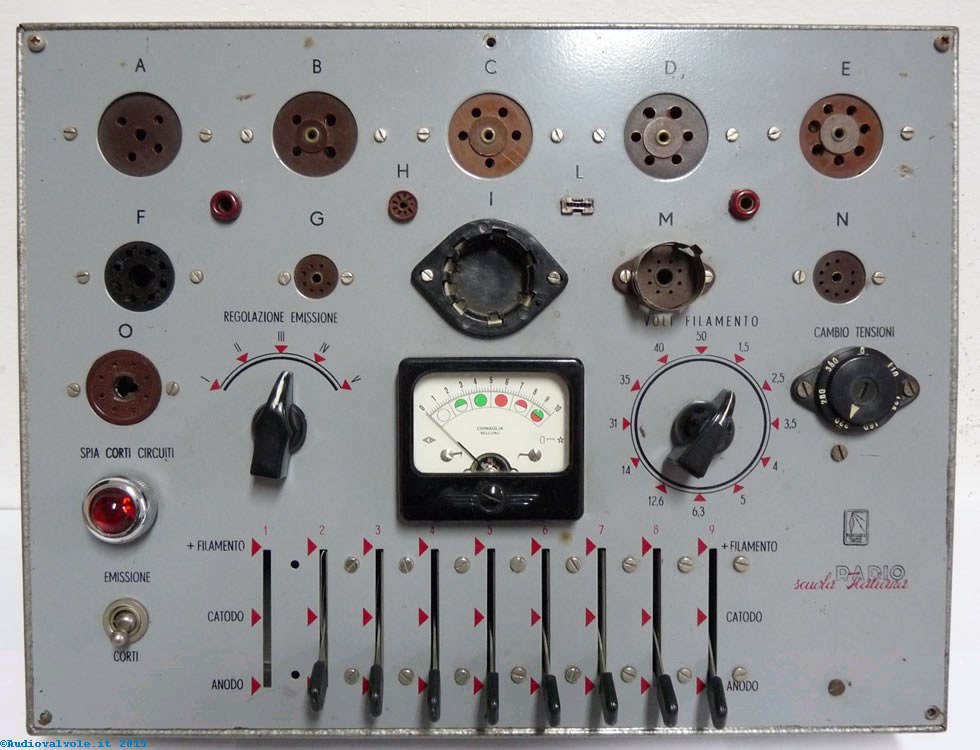

Prova Valvole scuola radio elettra - vista anteriore pannello di controllo

Frontale prova valvole Radio Scuola Italiana

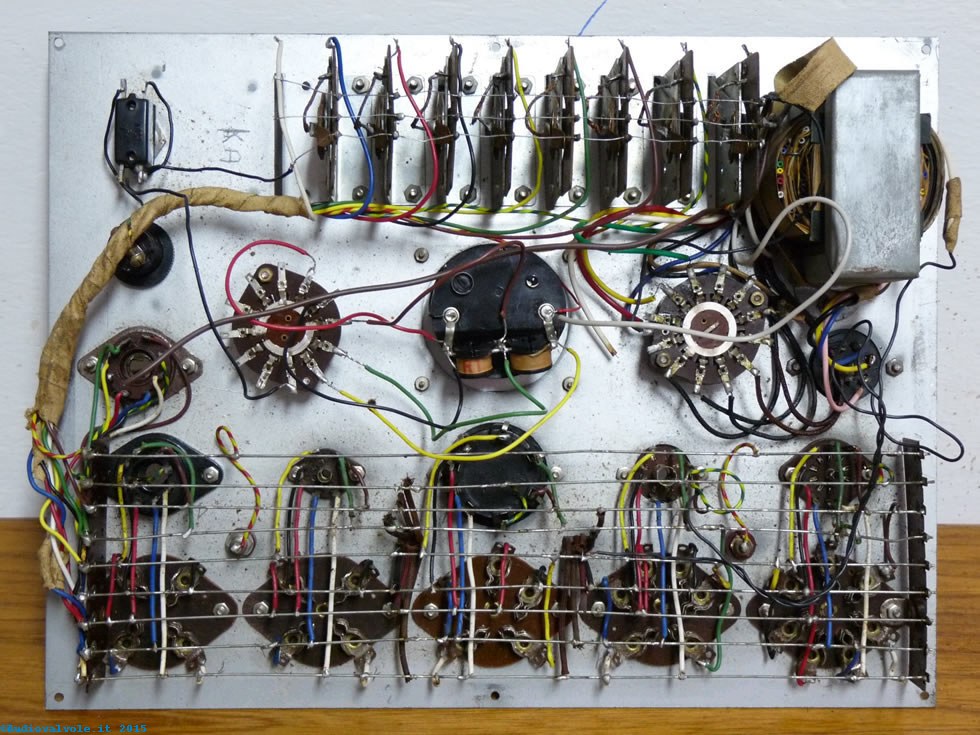

Prova Valvole scuola radio elettra - vista posteriore pannello di controllo

Retro del provavalvole. E' visibile la parte elettronica e i collegamenti fra i vari componenti.

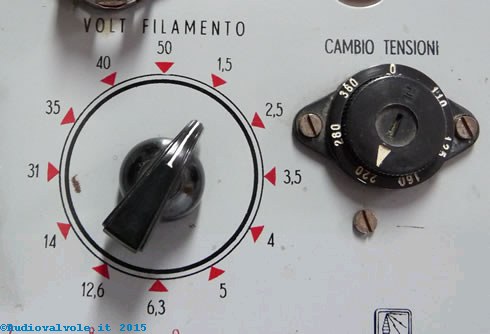

Prova Valvole scuola radio elettra - cambio tensione filamento Prova Valvole scuola radio elettra - marchio scuola radio elettra

Particolari del provavalvole. A sinistra il selettore di tensione dei filamenti, a destra il logo dell'allora Radio Scuola Italiana acquistata poi da scuola radio elettra.

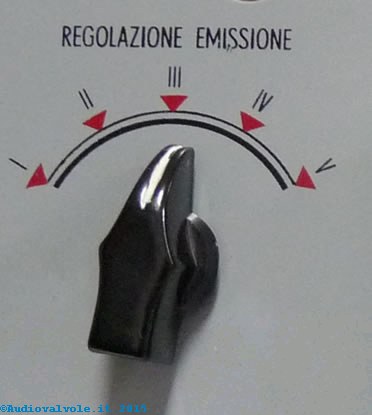

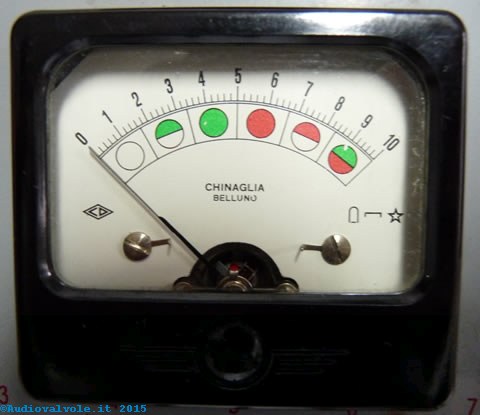

Prova Valvole scuola radio elettra - vista strumento di controllo valvole Prova Valvole scuola radio elettra - regolatore di emissione

Sopra si vede lo strumento che indica se la valvola è funzionante. A destra il comando di regolazione dell'emissione, francamente non sappiamo su cosa agisce, indagheremo cercando lo schema di questa apparecchiatura.

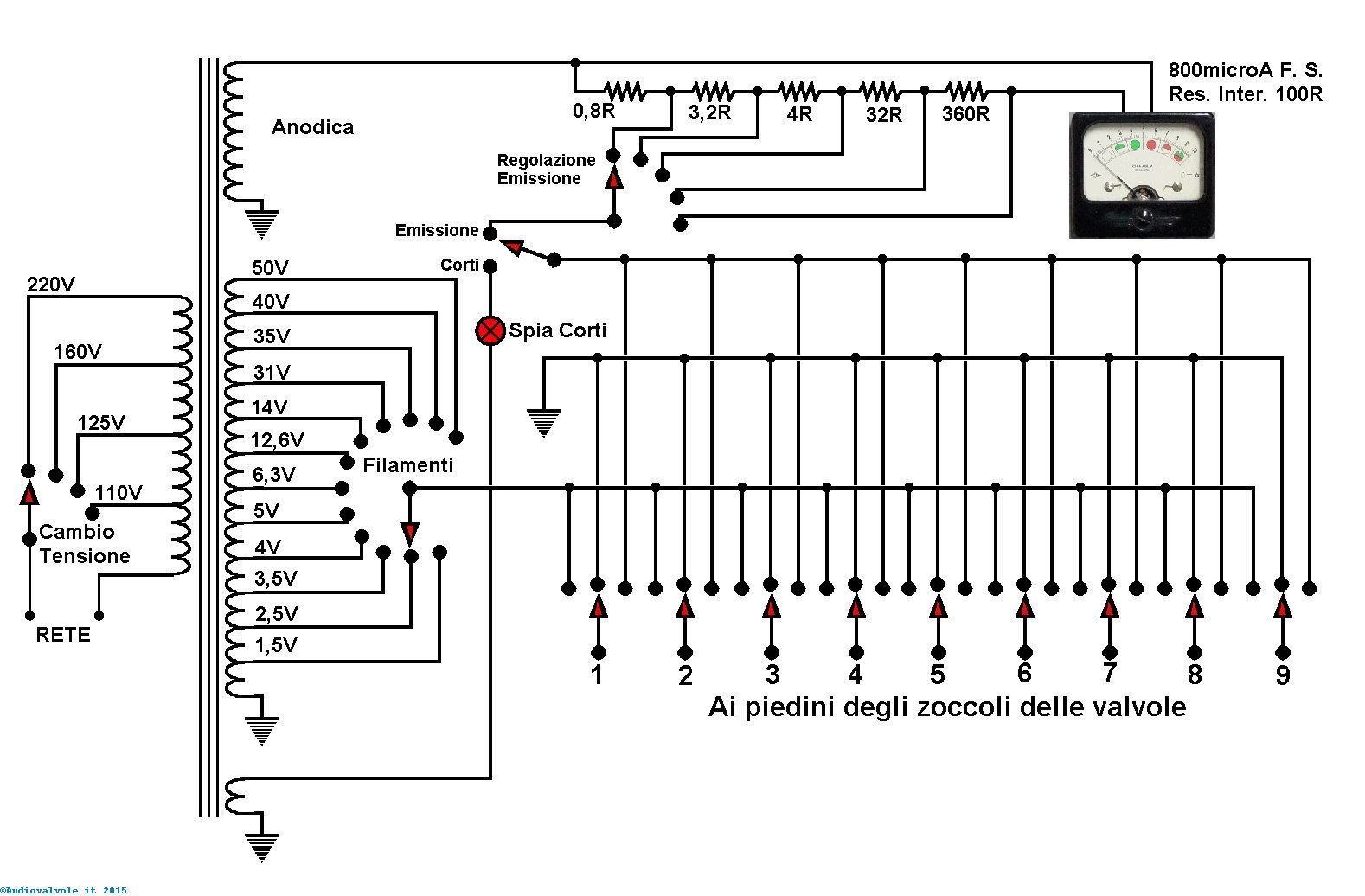

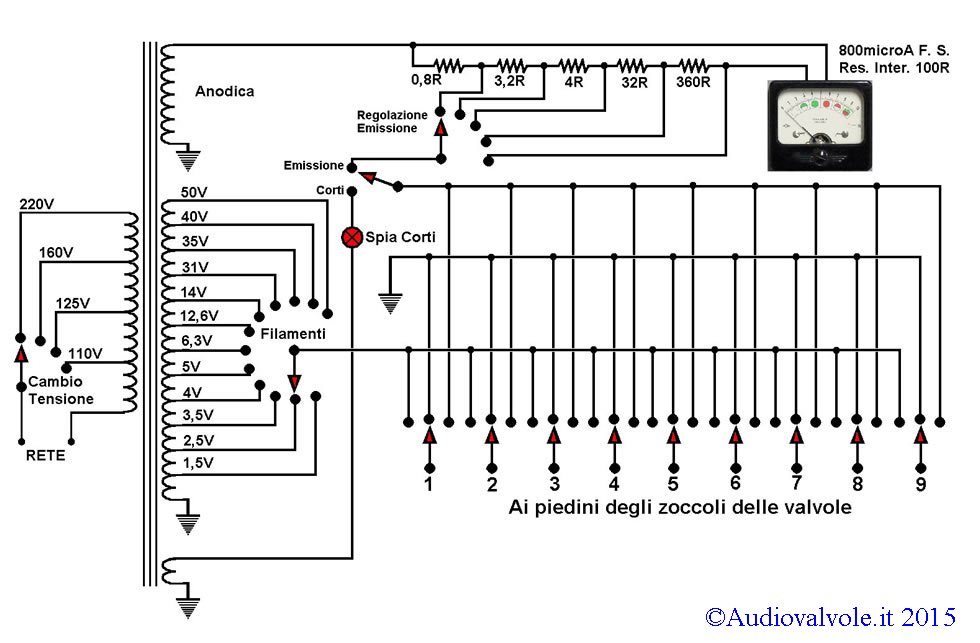

Schema prova valvole Radio Scuola Italiana versione a levette

Schema ricostruito nei dettagli da noi partendo dal prova valvole in nostro possesso integrando il tutto con documenti d'epoca. Lo abbiamo ridisegnato partendo da zero, quindi si tratta di un disegno completamente inedito. Cliccate sullo schema per ingrandire.

Se volete costruirne uno, ora avete lo schema, può essere un lavoro divertente, tenete conto che un provavalvole è uno strumento semplice che vi dice "funziona" o "non funziona", non vi permette di fare misure di altro tipo, per le quali dovete consultare il capitolo misure sulle valvole.
