Doppio Triodo Ecc81 / 12AT7

Si tratta di una delle valvole più usate in campo audio. 12AT7 (noto anche con la sigla europea di ECC81) è un doppio triodo miniatura a 9 pin di medio guadagno (60) diffuso negli amplificatori audio e amplificatori per chitarra. Esso appartiene ad una vasta famiglia di doppi triodi termoionici che condividono la stessa piedinatura (noval), tra cui in particolare il doppio triodo a basso-mu 12AU7 (ECC82) e il doppio triodo ad alto-mu 12AX7 (ECC83).
La 12AT7/ECC81 ha un guadagno di tensione leggermente inferiore alla 12AX7/ECC83 , ma maggiore transconduttanza e corrente anodica, che lo rende adatto per applicazioni ad alta frequenza.
Originariamente il tubo fu progettato per essere utilizzato in circuiti VHF, come ad esempio TV e radio FM, nella funzione di amplificatore, oscillatore e convertitore di frequenza, ma trovò applicazione anche in circuiti audio, ad esempio come driver e invertitore di fase negli amplificatori push-pull.

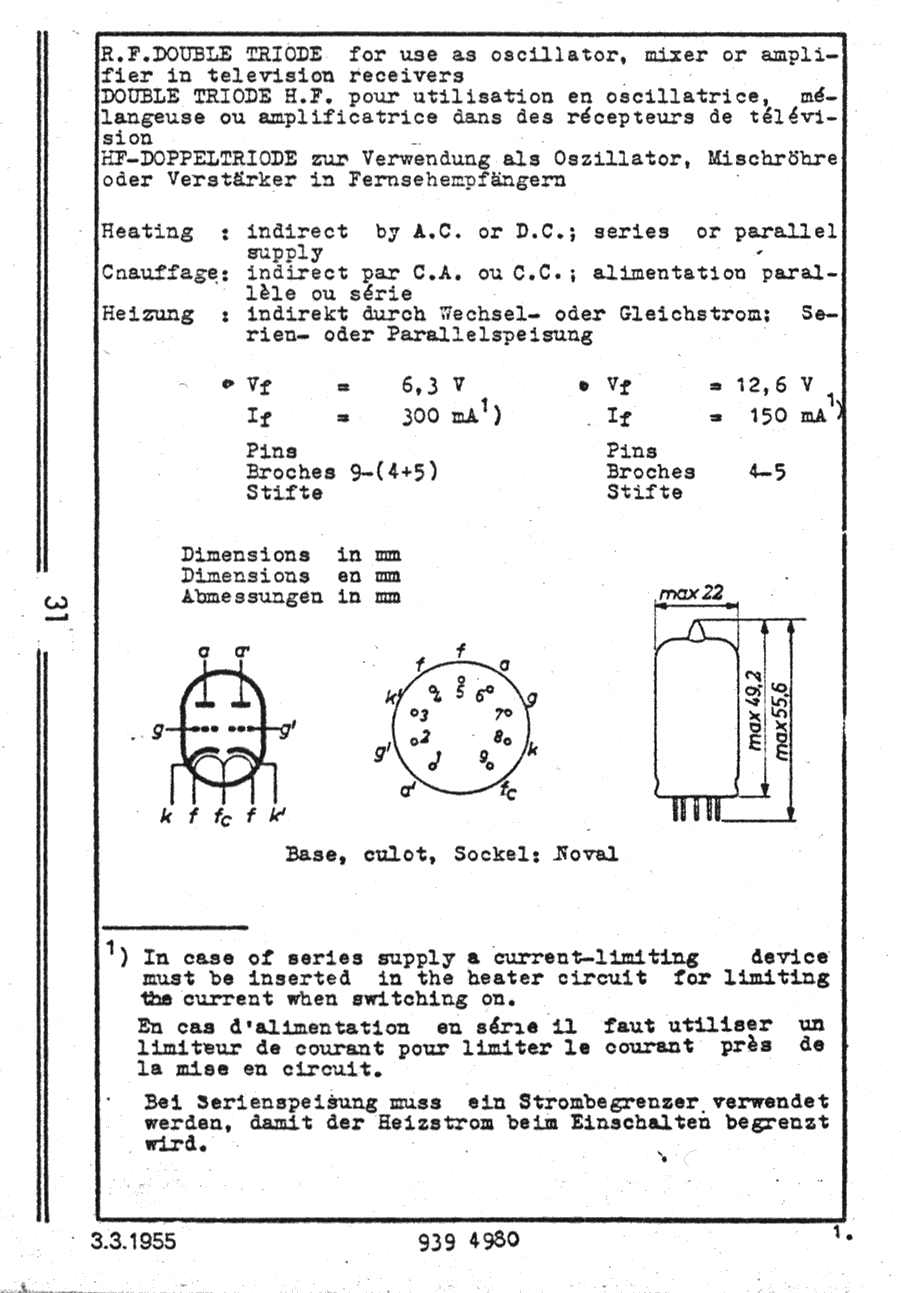

Caratteristiche ecc81 / 12at7 Pagina 1

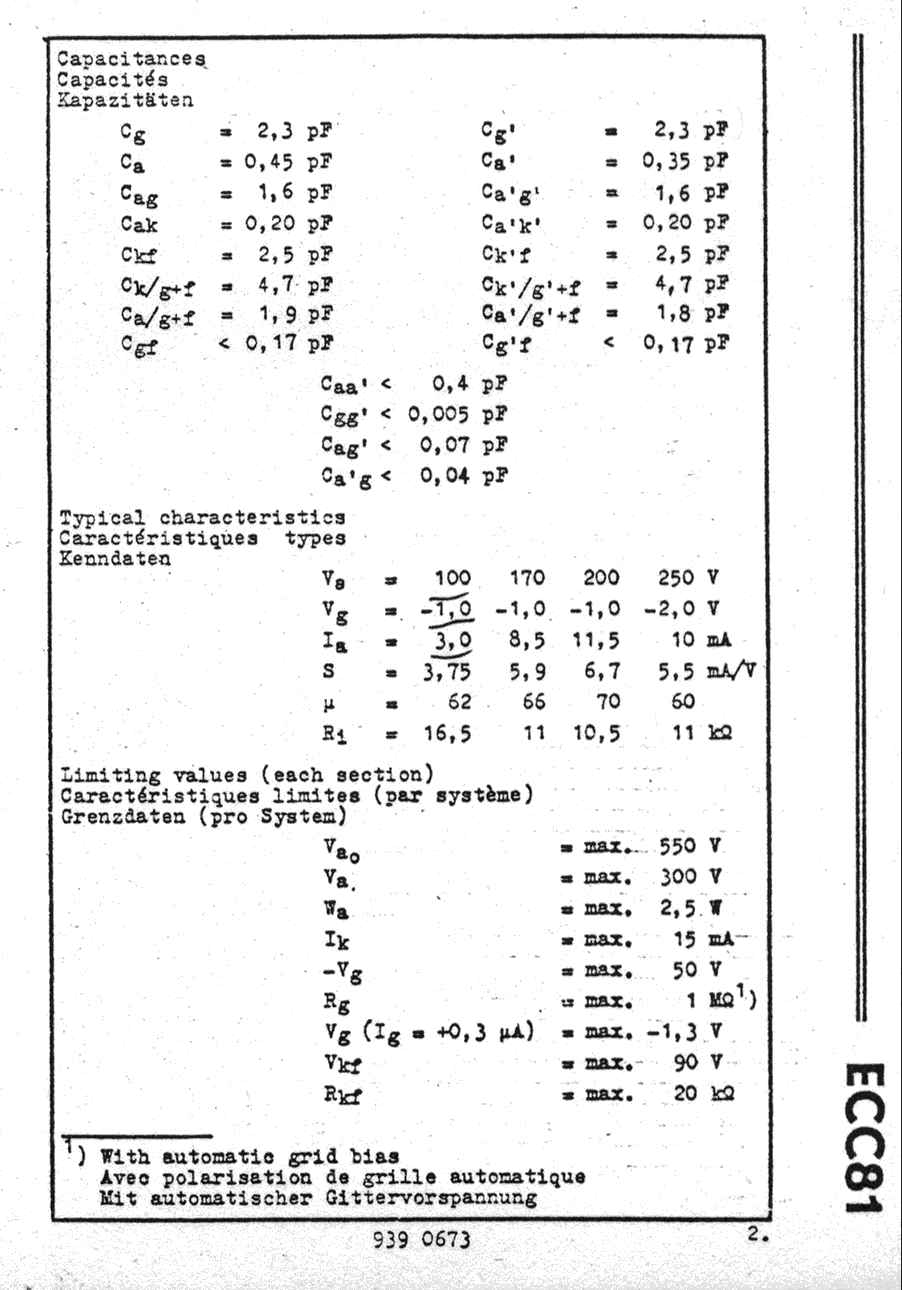

Caratteristiche ecc81 / 12at7 Pagina 2

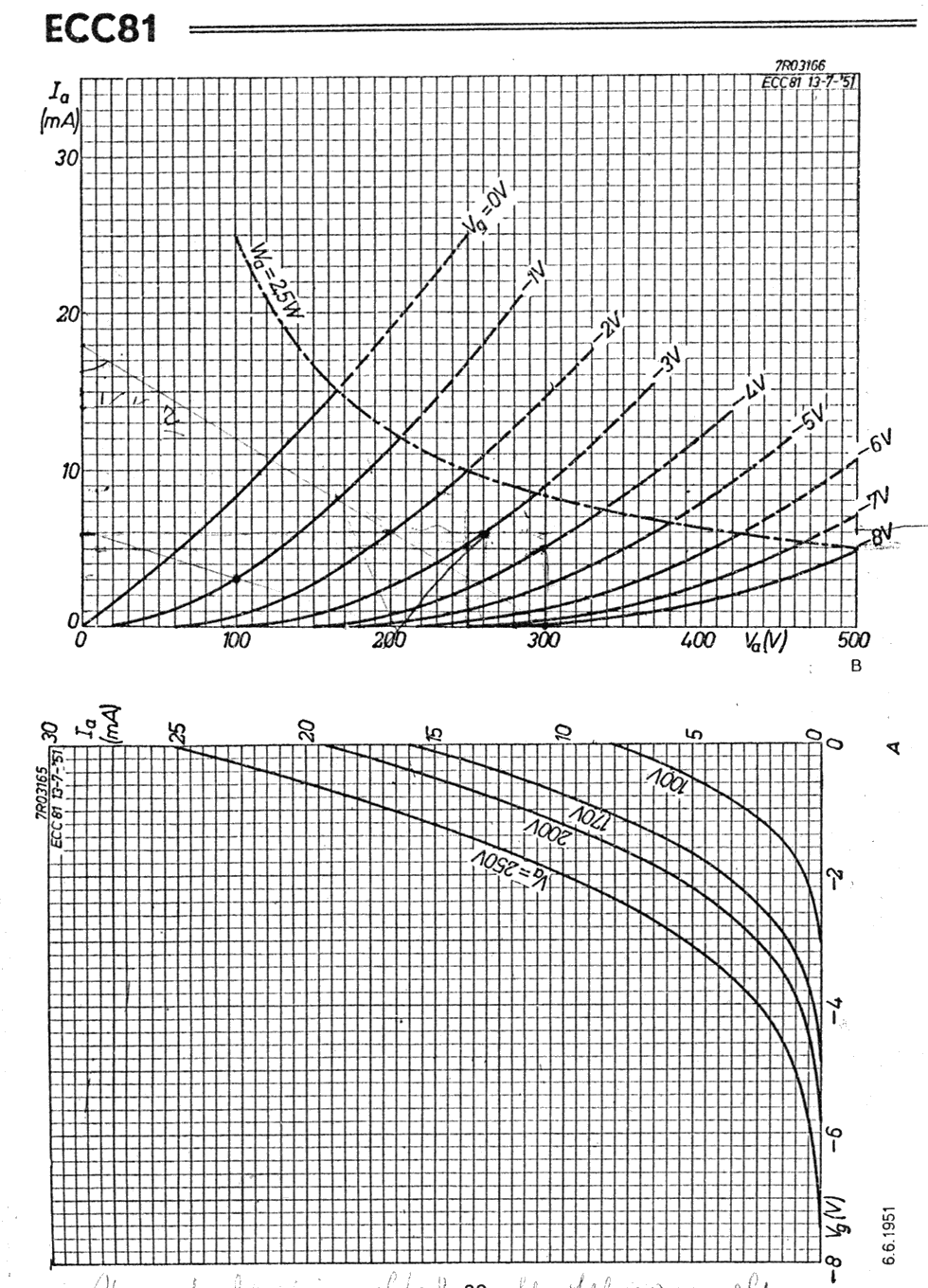

Caratteristiche ecc81 / 12at7 Pagina 3
