Pentodo EL34

Caratteristiche generali del pentodo EL34 (6CA7,6P27S)

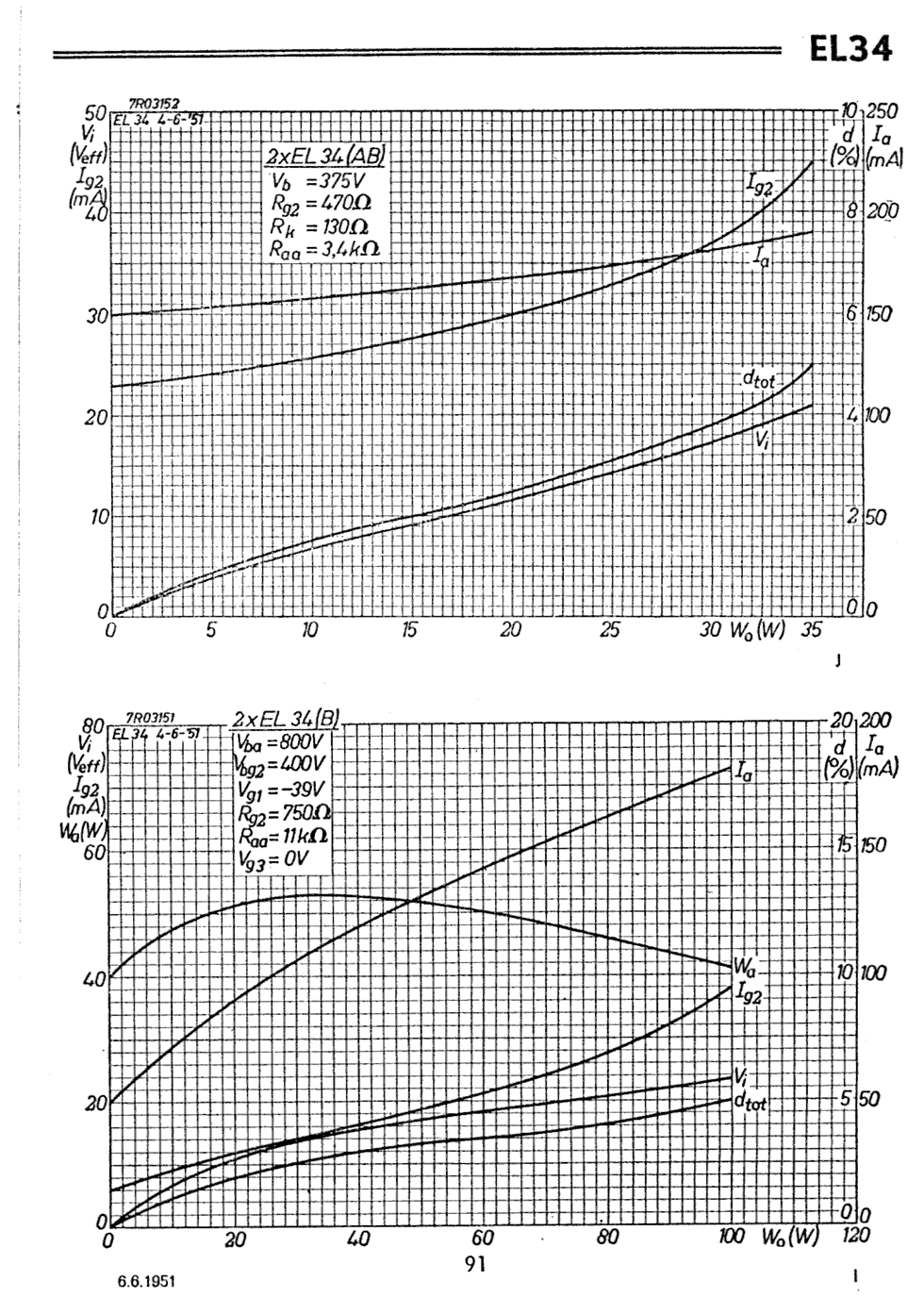

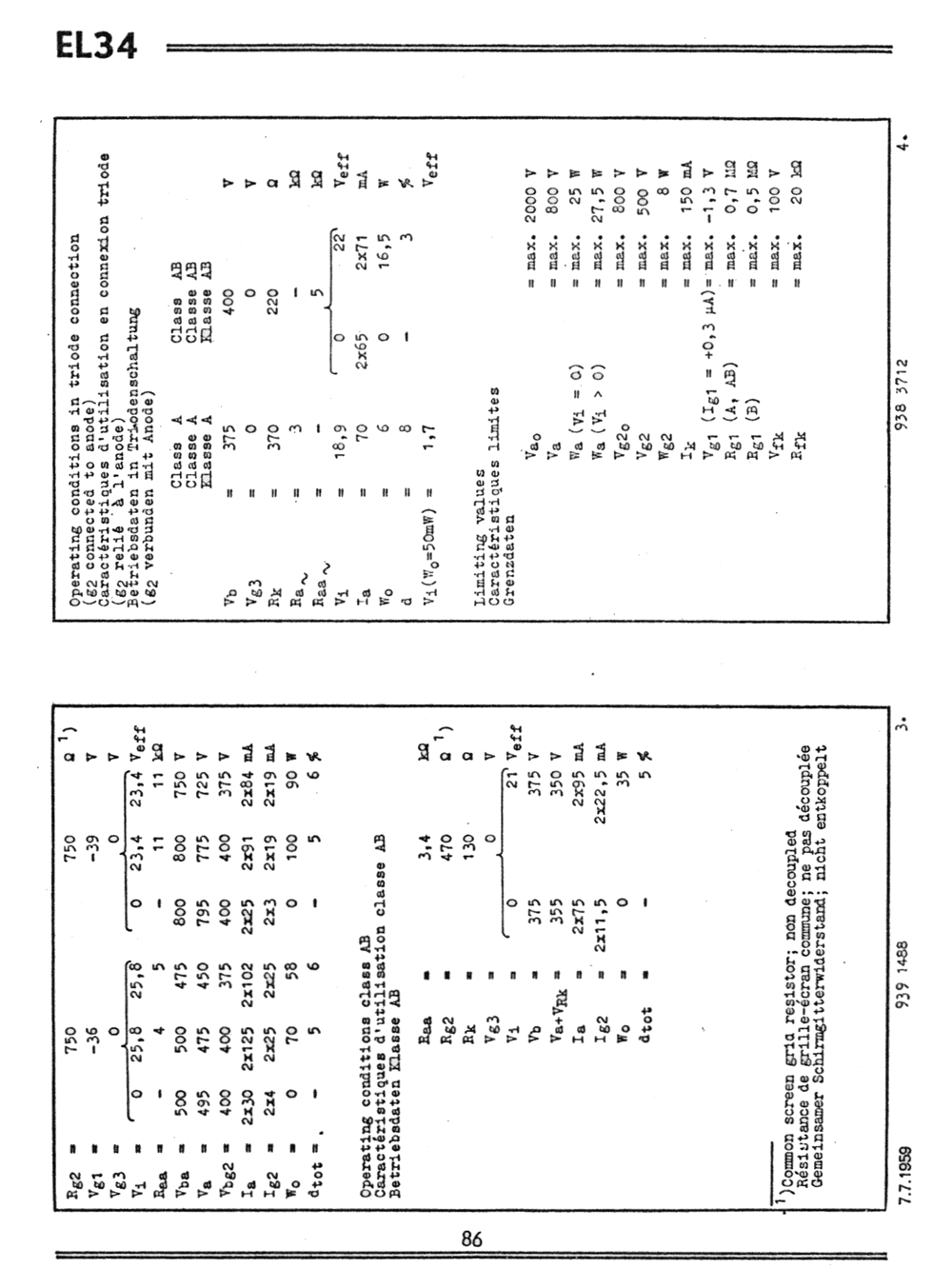

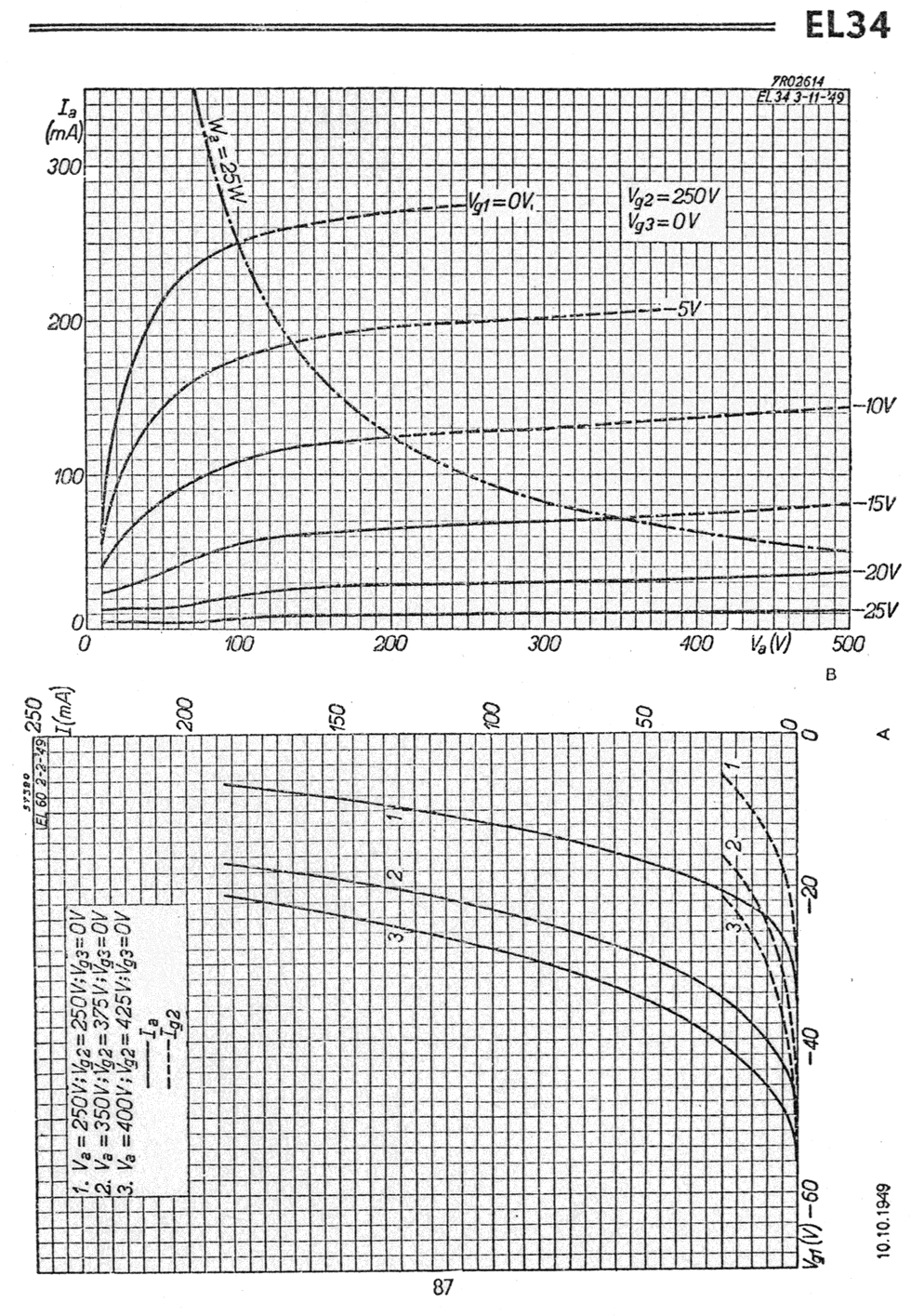

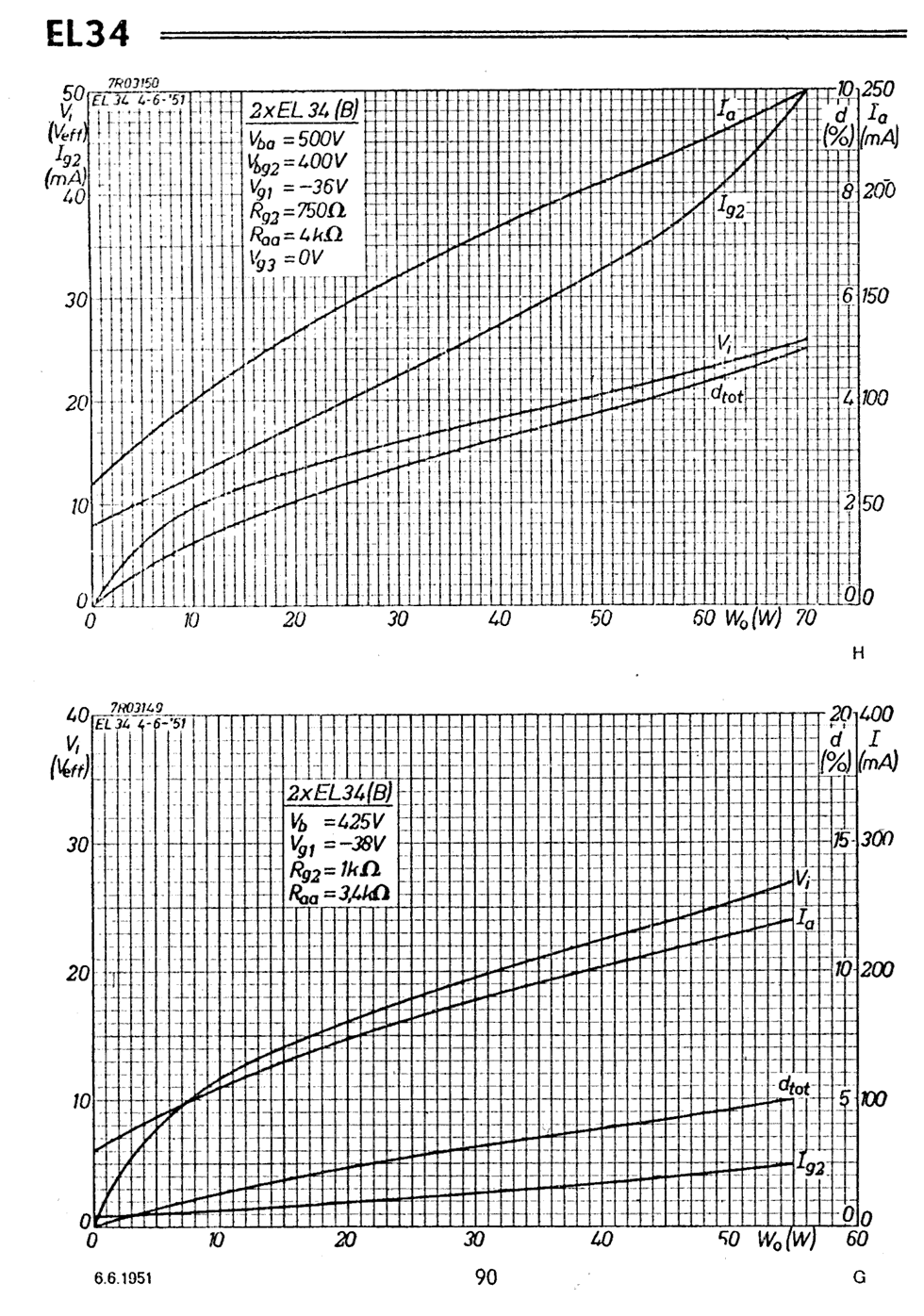

Si tratta di una valvola termoionica del tipo pentodo di potenza disegnata per impieghi audio o di regolatore di tensione serie. Ha uno zoccolo di tipo octal (K8A) ed è facile trovarla nello stadio finale di molti amplificatori audio, sia hi-fi che per strumenti (chitarra, basso). Nel sistema americano di nomenclatura (RETMA) è classificato come 6CA7. L'analogo russo è il 6P27S (in cirillico 6П27C). Una coppia di EL34 polarizzate in classe AB1 in push-pull con una tensione anodica di 375-450V è in grado di produrre 50 watt di potenza in uscita , mentre un quartetto in parallelo due a due di EL34 polarizzate in classe AB1 in push-pull con una telsione anodica di 425-500V è in grado di produrre 100 watt di potenza in uscita. Questa configurazione si trova in genere negli amplificatori per chitarra.

Pentodo EL34 (6CA7,6P27S) Pentodo EL34 (6CA7,6P27S) Pentodo EL34 (6CA7,6P27S) Pentodo EL34 (6CA7,6P27S)
Pentodo EL34 (6CA7,6P27S) Pentodo EL34 (6CA7,6P27S)
Pentodo EL34 (6CA7,6P27S) Pentodo EL34 (6CA7,6P27S)

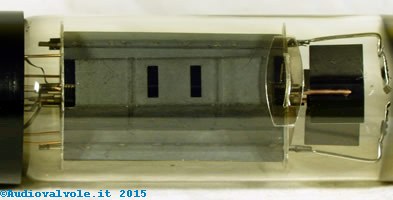

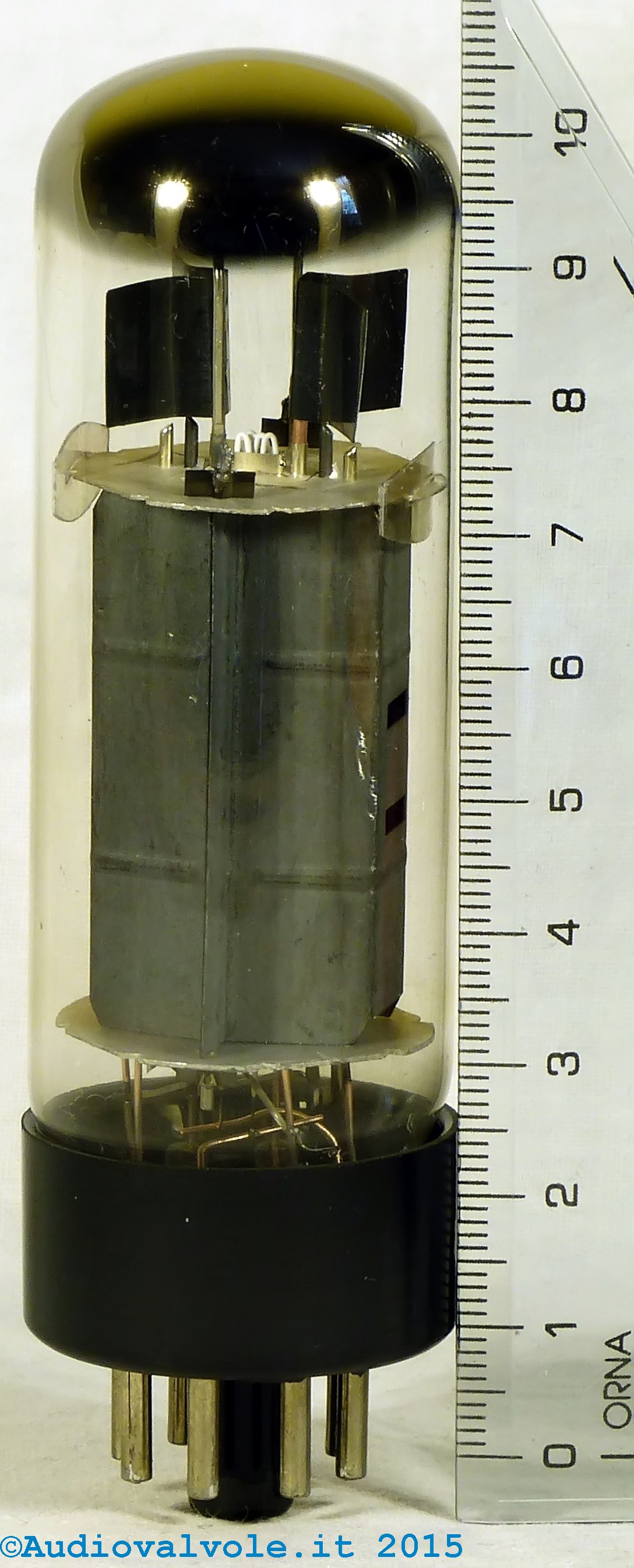

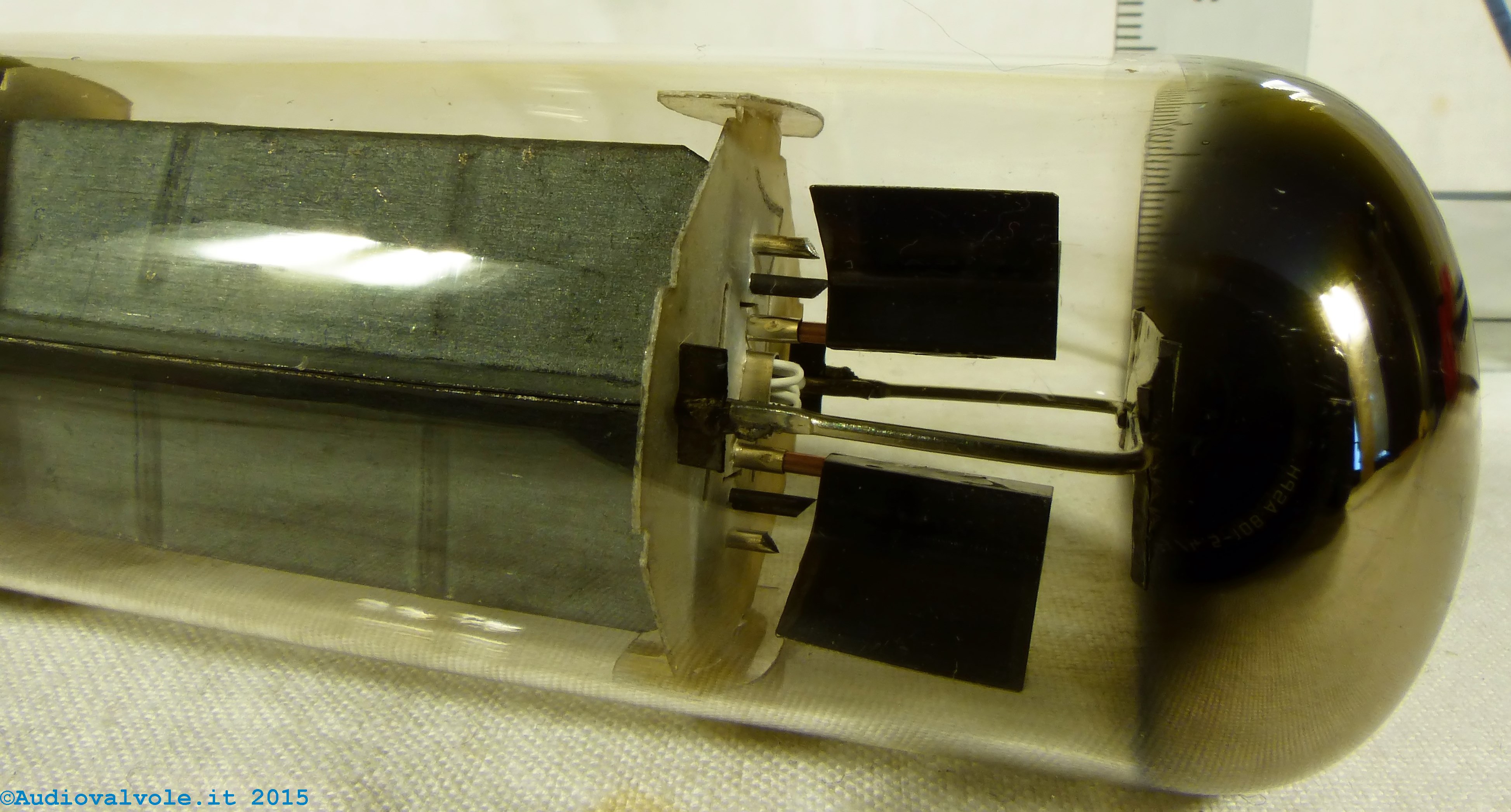

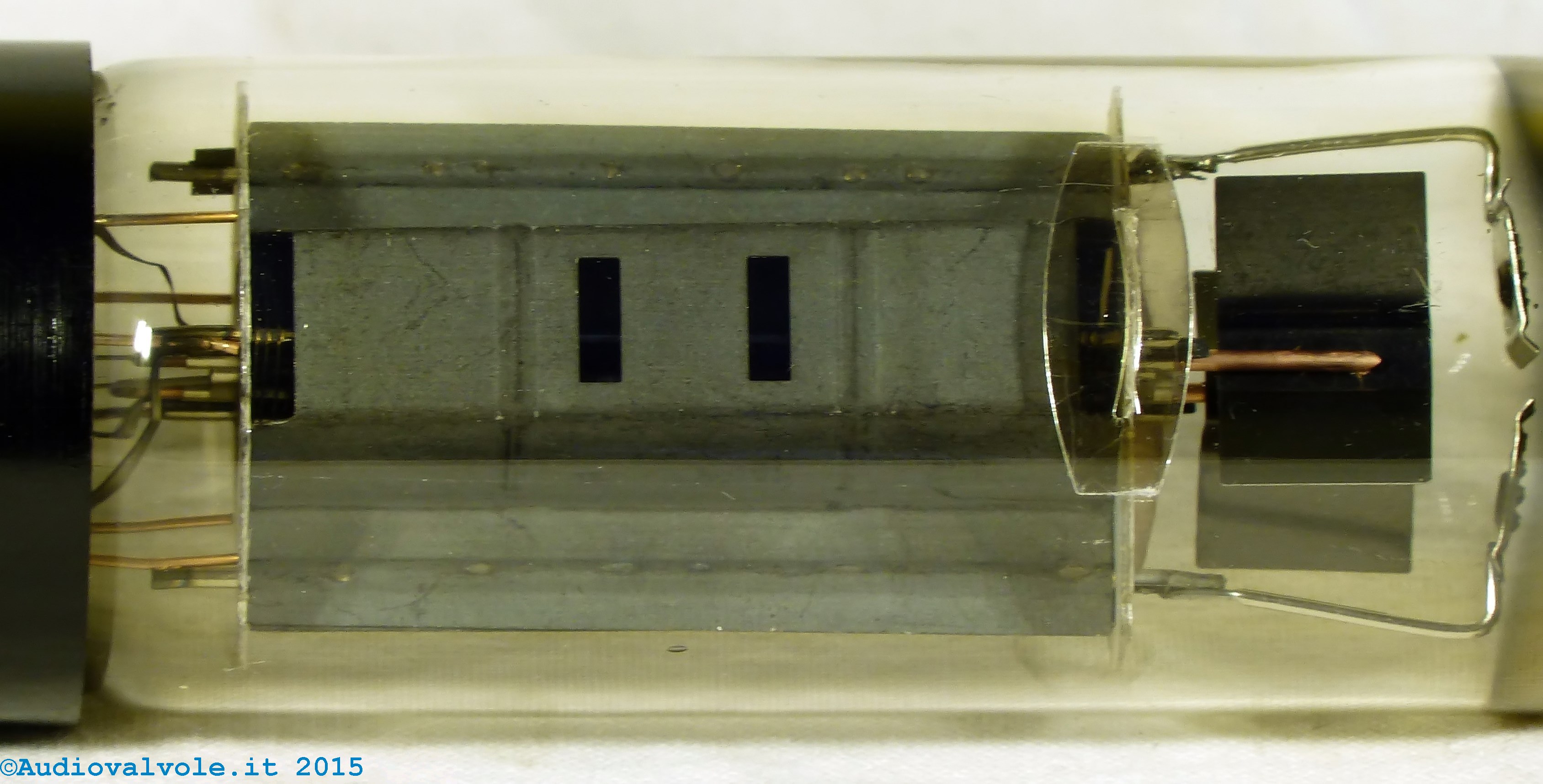

Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
Pentodo termoionico di potenza EL34 (6CA7,6P27S)
