Trasformatore di Isolamento

Trasformatore di Isolamento: di cosa si tratta

Si tratta di un trasformatore con rapporto 1-1 fra primario e secondario.
Il primario è collegato alla rete elettrica, la carcassa metallica è collegata a terra e il secondario è flottante, ovvero non ha un potenziale di riferimento.
L'isolamento fra primario e secondario è determinato dalla classe di isolamento del trasformatore.
In genere per compensare le perdite la tensione del secondario è leggermente più alta, a vuoto, di quella del primario.
Si utilizzano quando l'apparato che intendiamo alimentare ha l'ingresso riferito a massa e in combinazione con l'alimentazione o con altri strumenti potrebbe innescare un loop di massa o, peggio, un corto verso massa.
E' bene in ogni caso verificare quali strumenti hanno la massa connessa all'uscita.
Esempio: l'alimentatore che ha il negativo collegato alla terra oppure il generatore di funzioni o l'oscilloscopio che ha la calza del probe collegata a terra.

Trasformatore di Isolamento Trasformatore di Isolamento

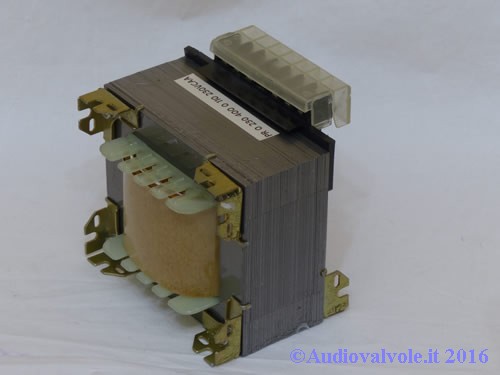

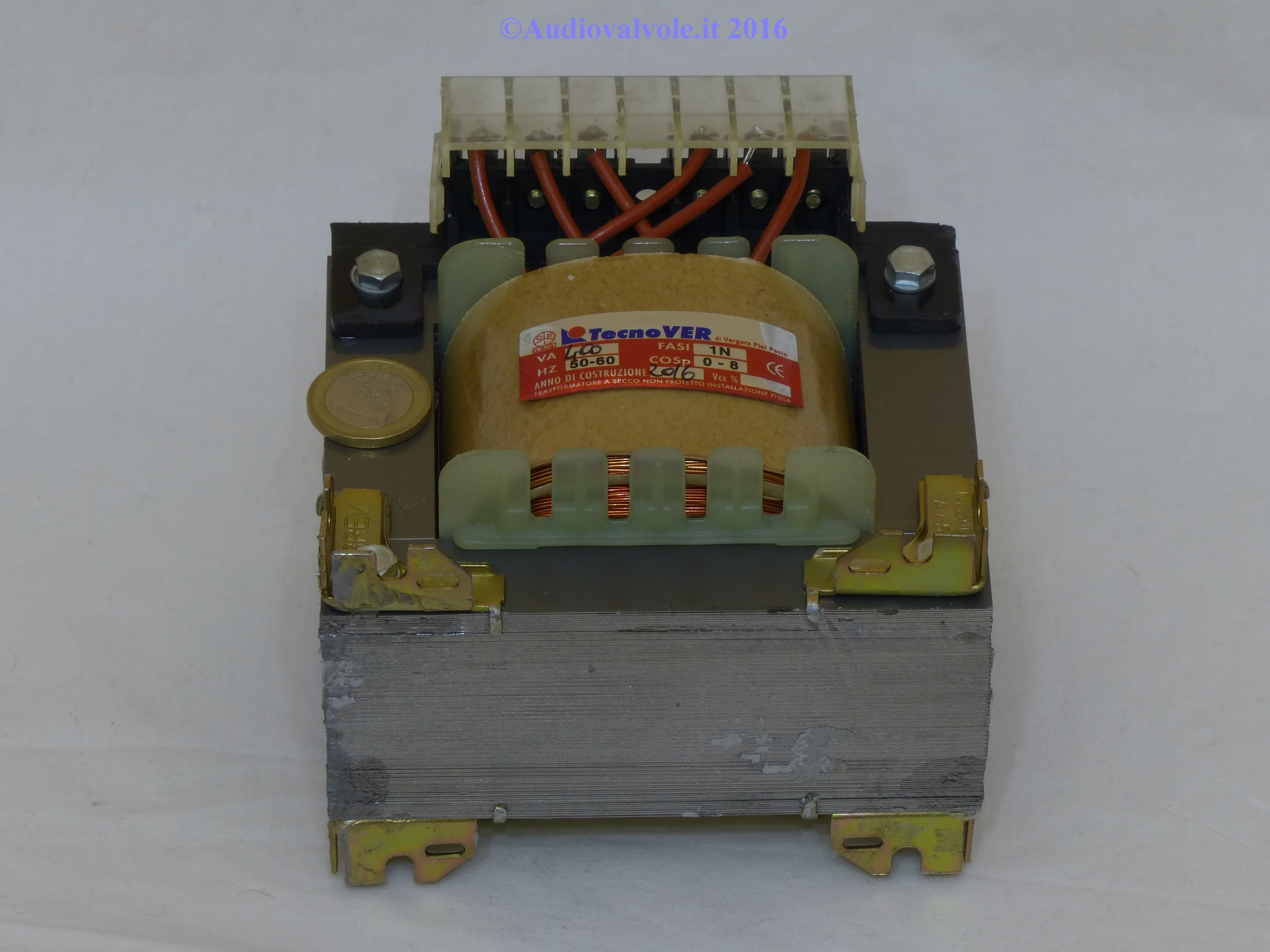

Nelle foto sopra un trasformatore di isolamento da 400VA con isolamento fra primario e secondario >4KV

Trasformatore di Isolamento Trasformatore di Isolamento

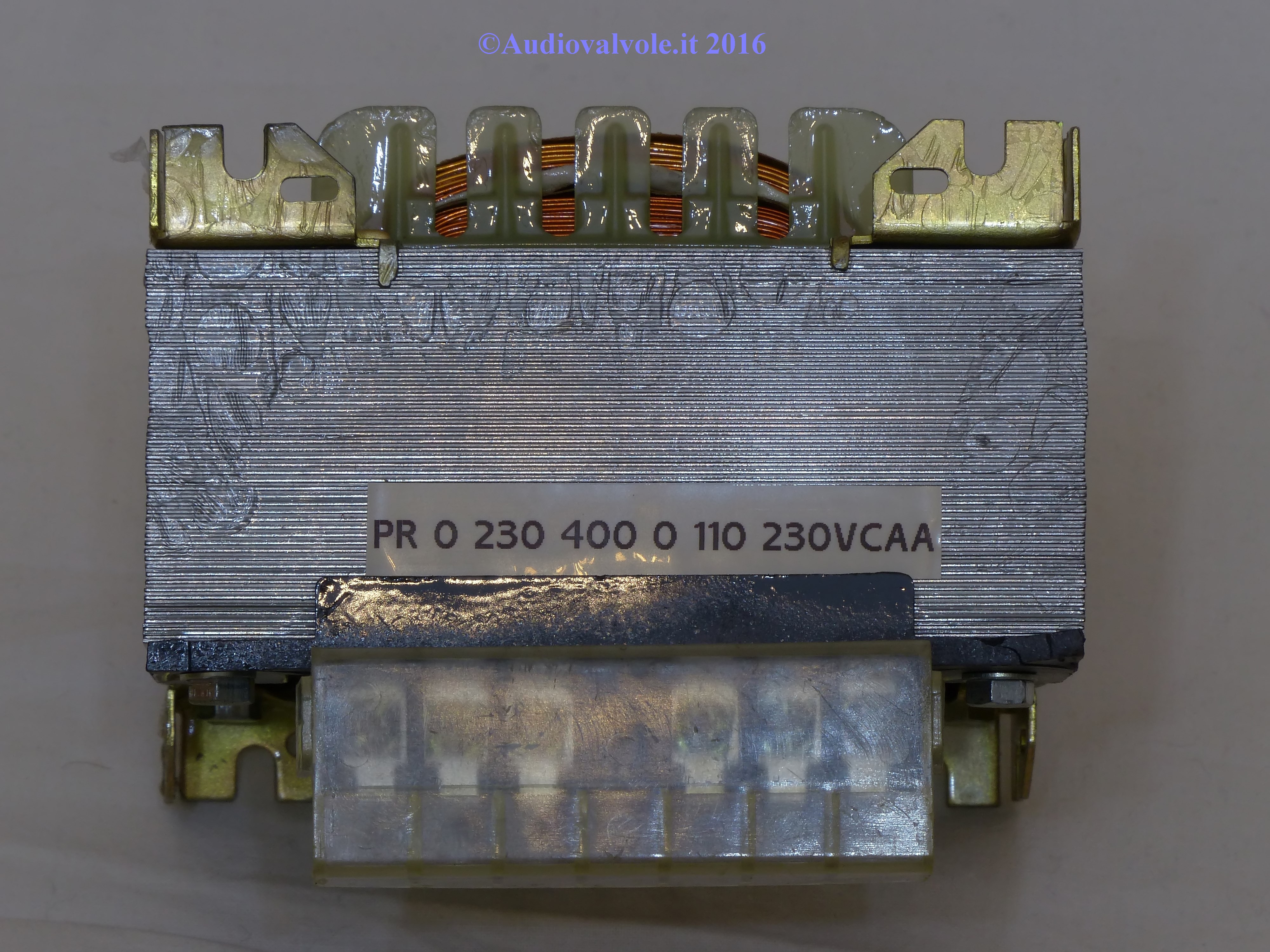

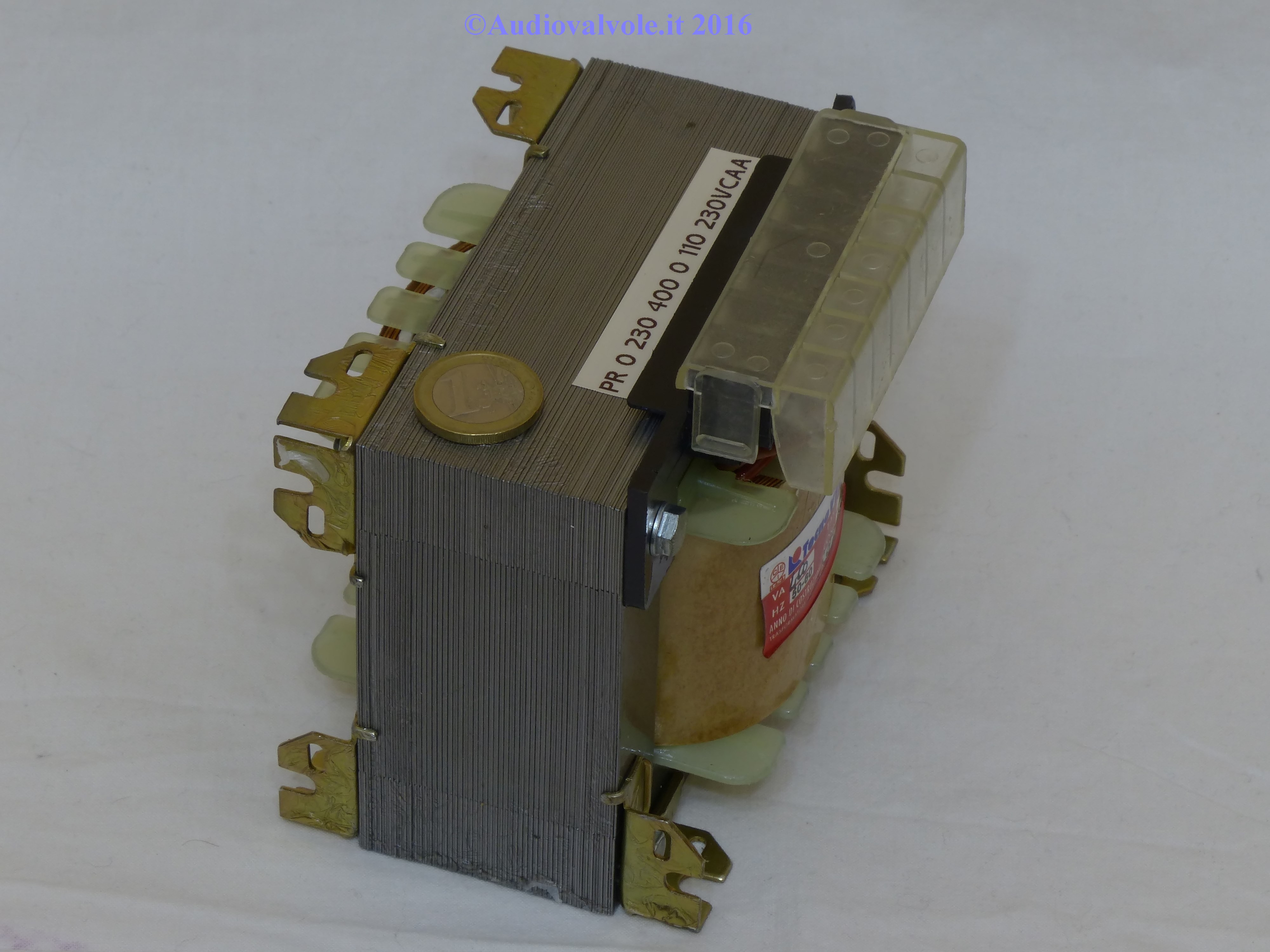

Nelle foto sopra a destra si può notare l'isolamento fra i due avvolgimenti primario e secondario.
Il primario è l'avvolgimento più interno, quello da 400 Volt. La superficie dei lamierini è abbondantemente cosparsa di resina per evitare ronzii.
