Zoccolo gigante 7pin U7G

Zoccolo gigante 7pin U7G: caratteristiche generali.

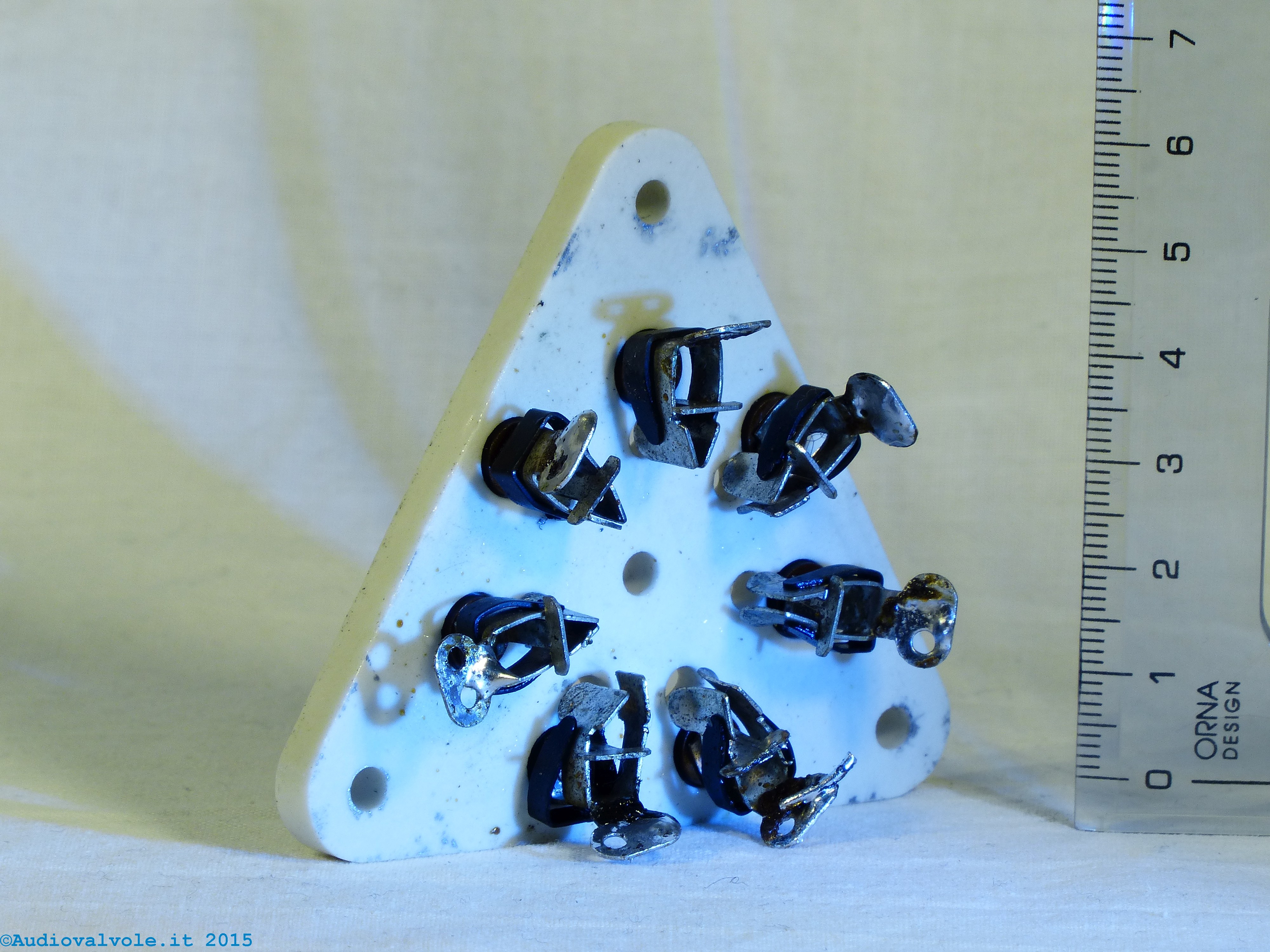

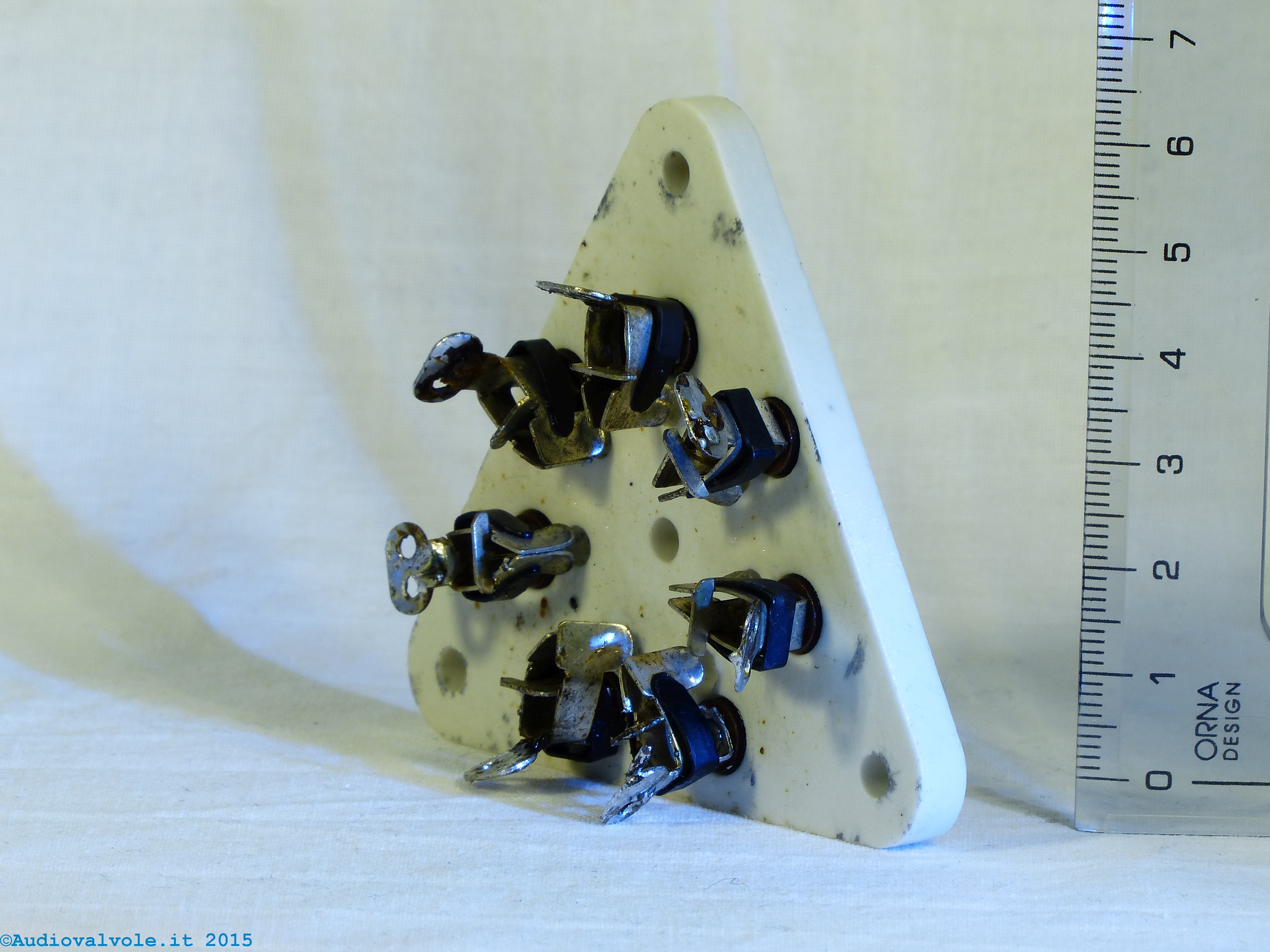

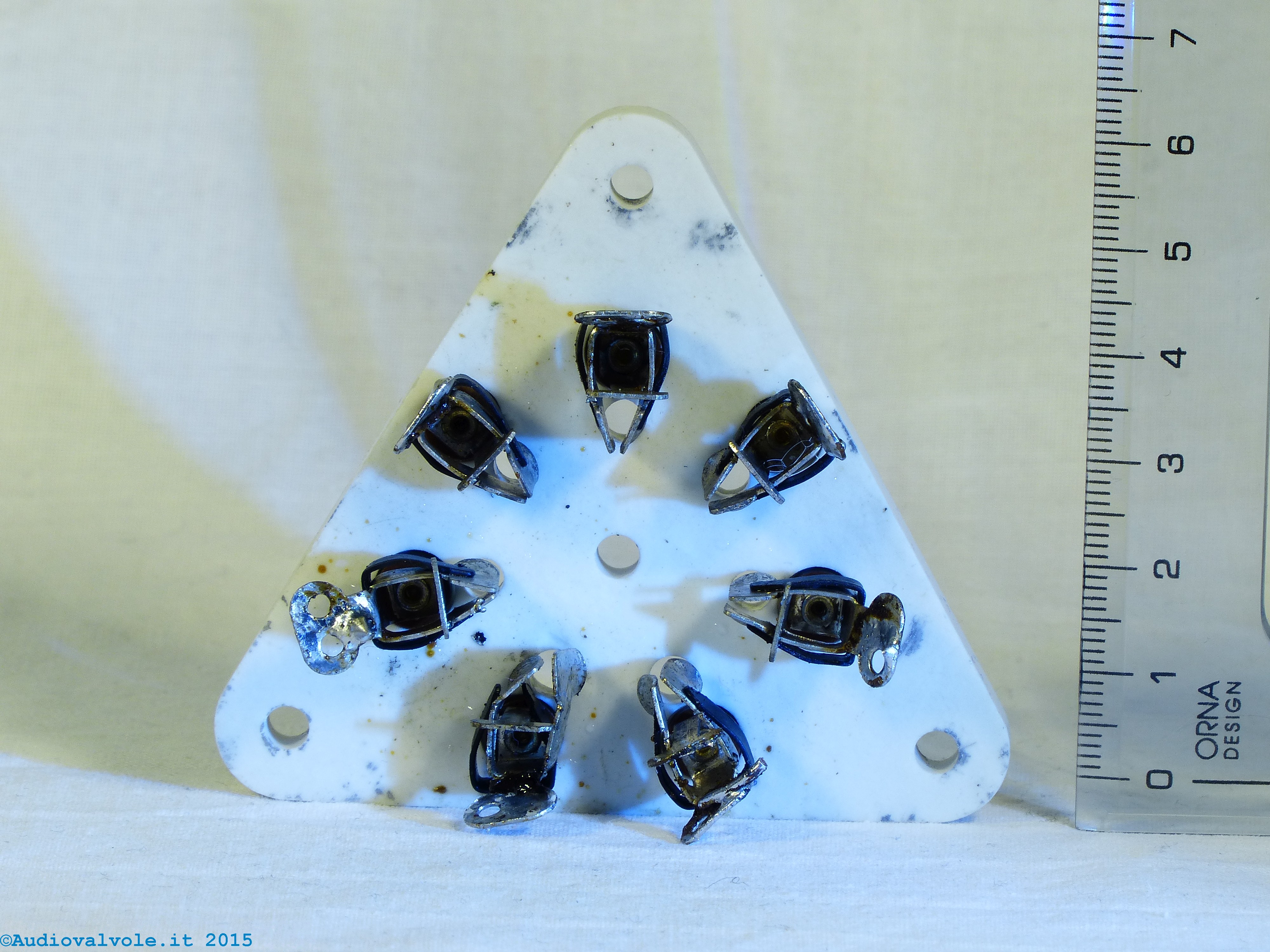

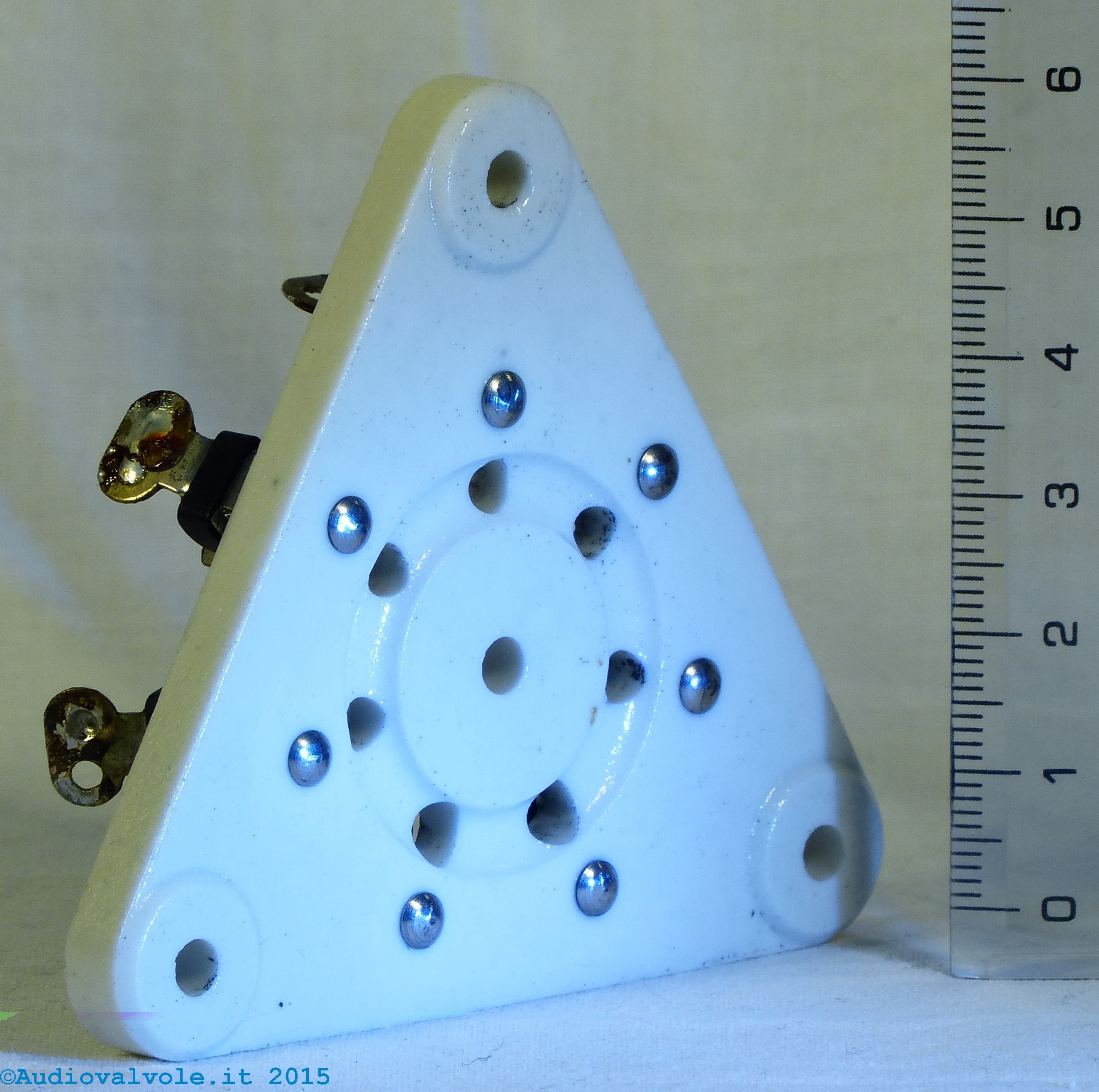

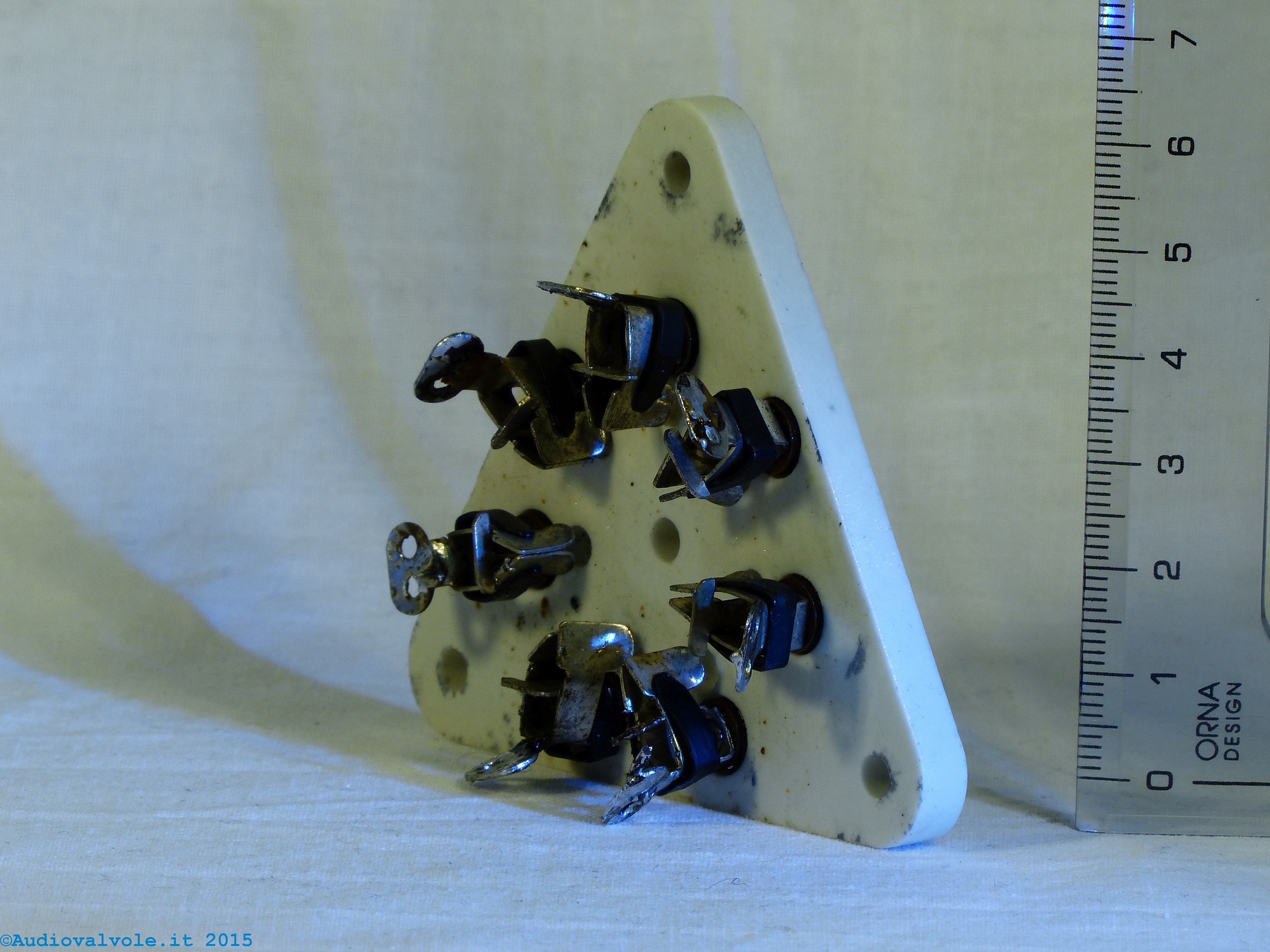

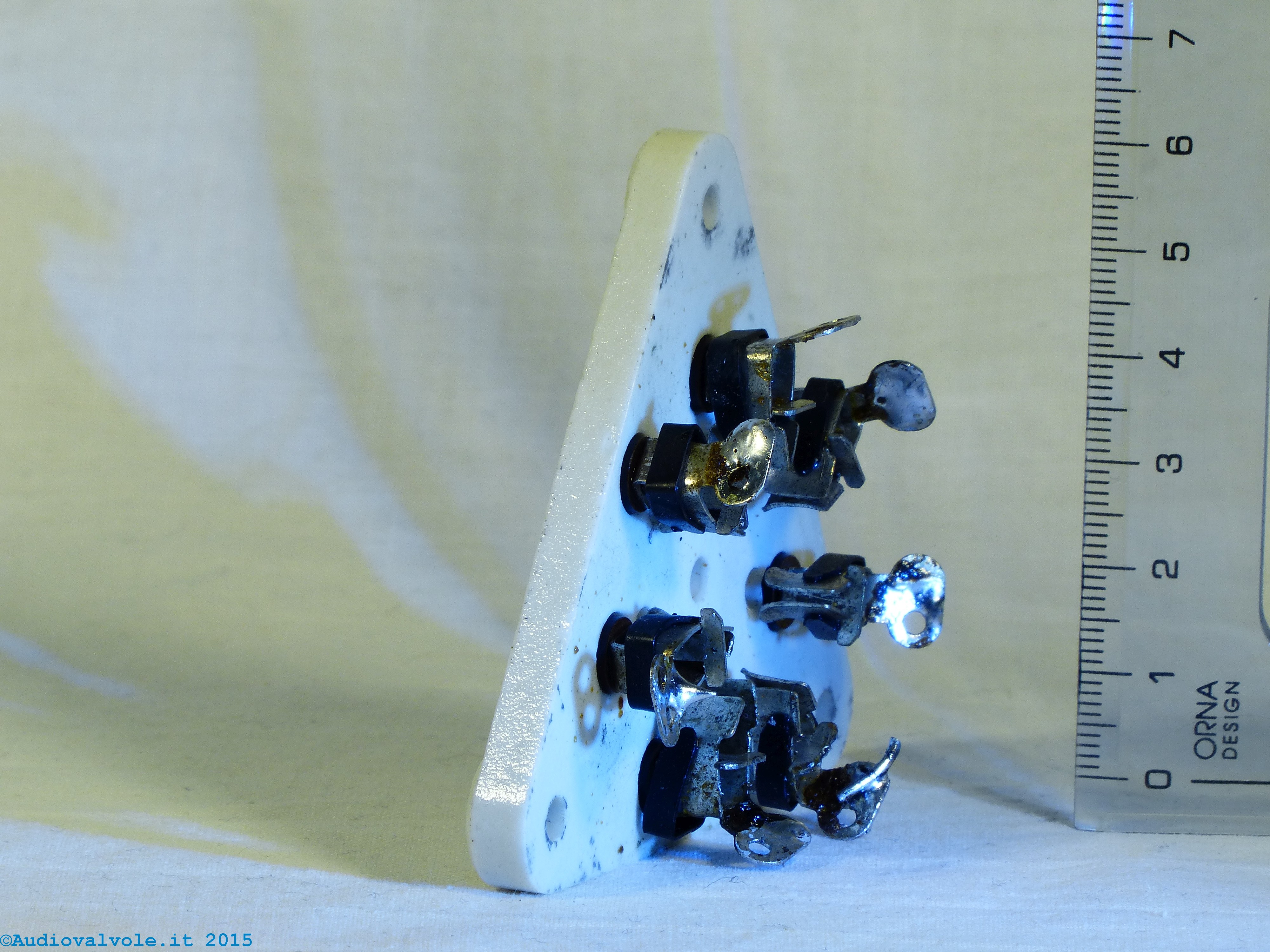

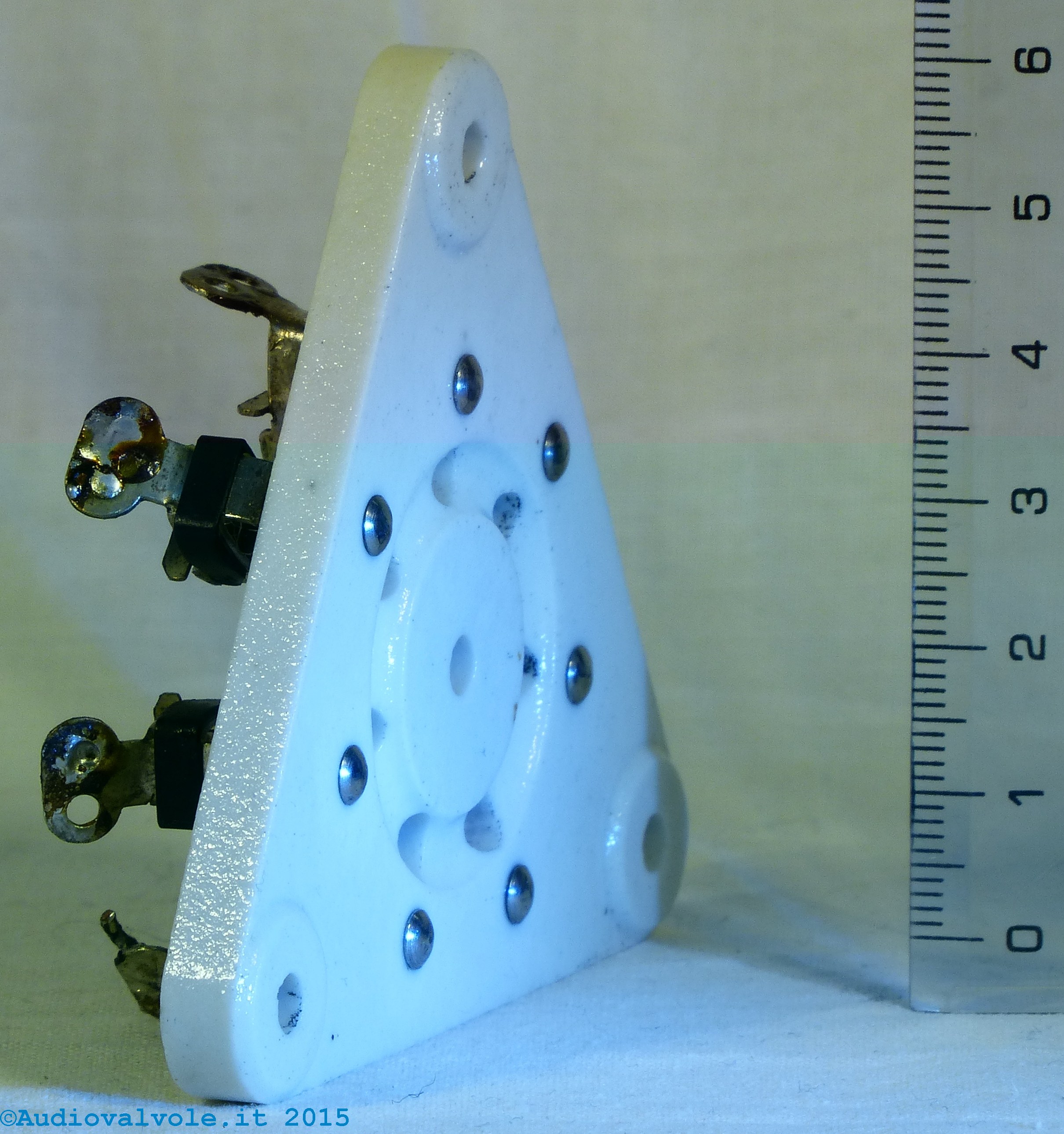

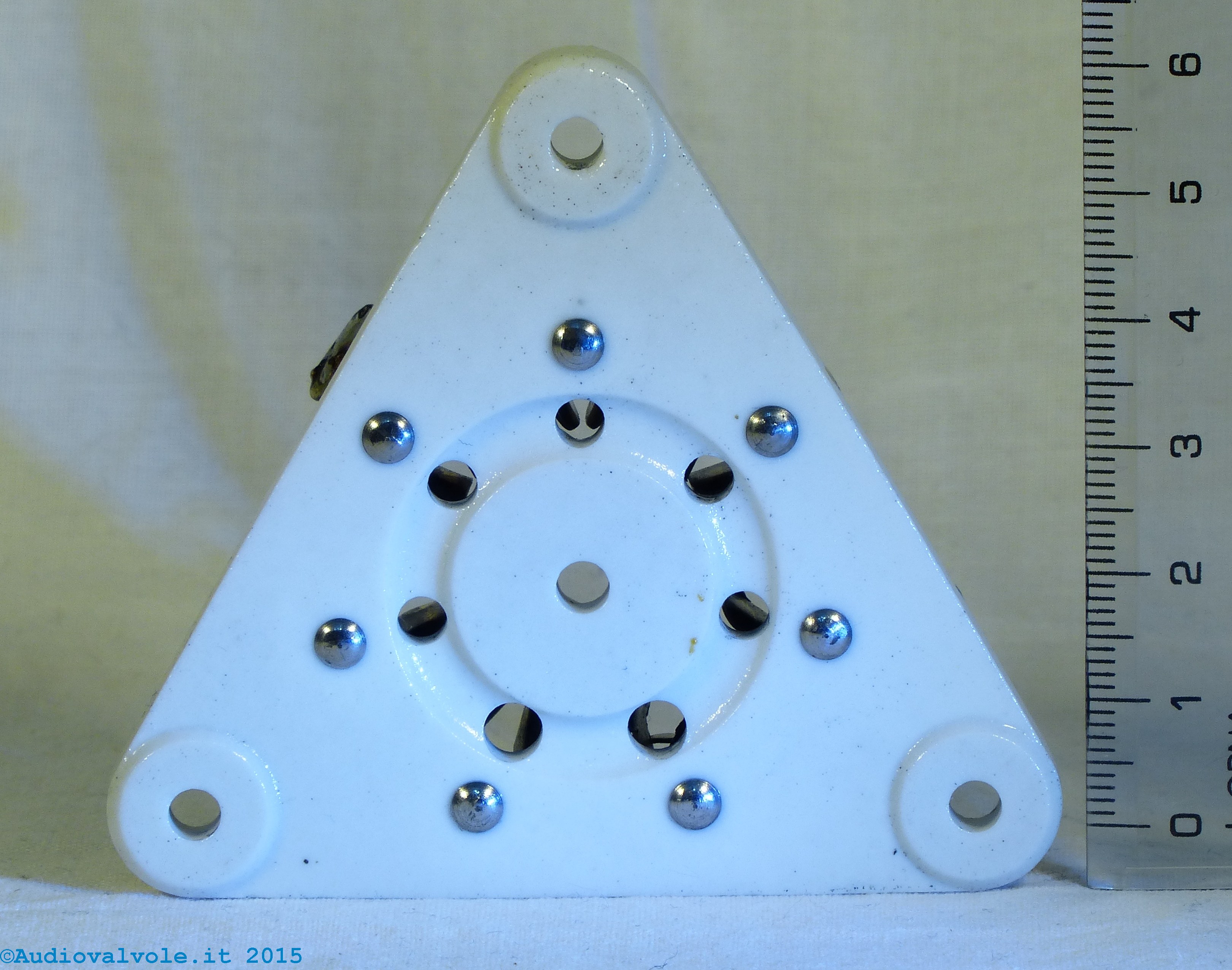

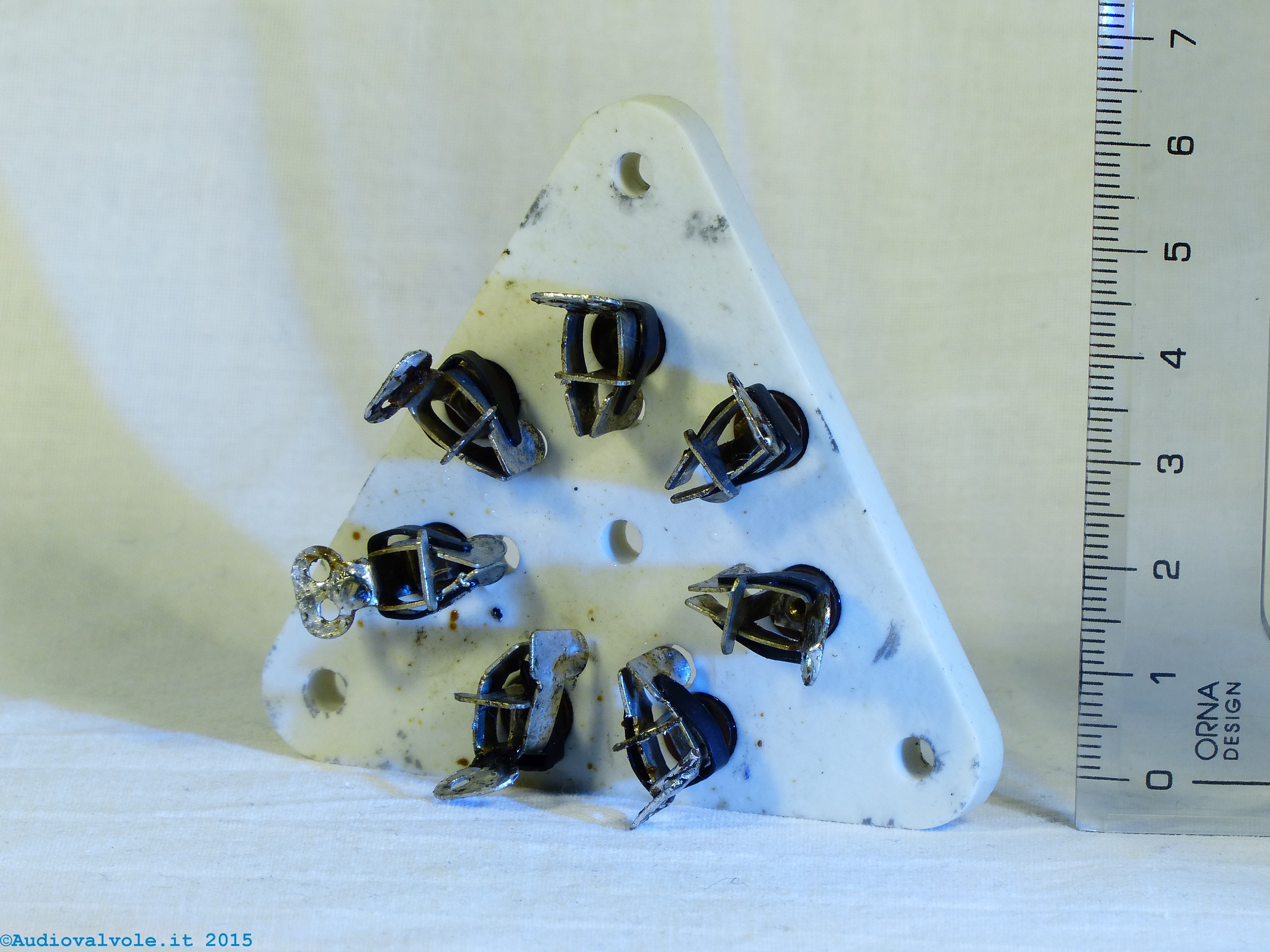

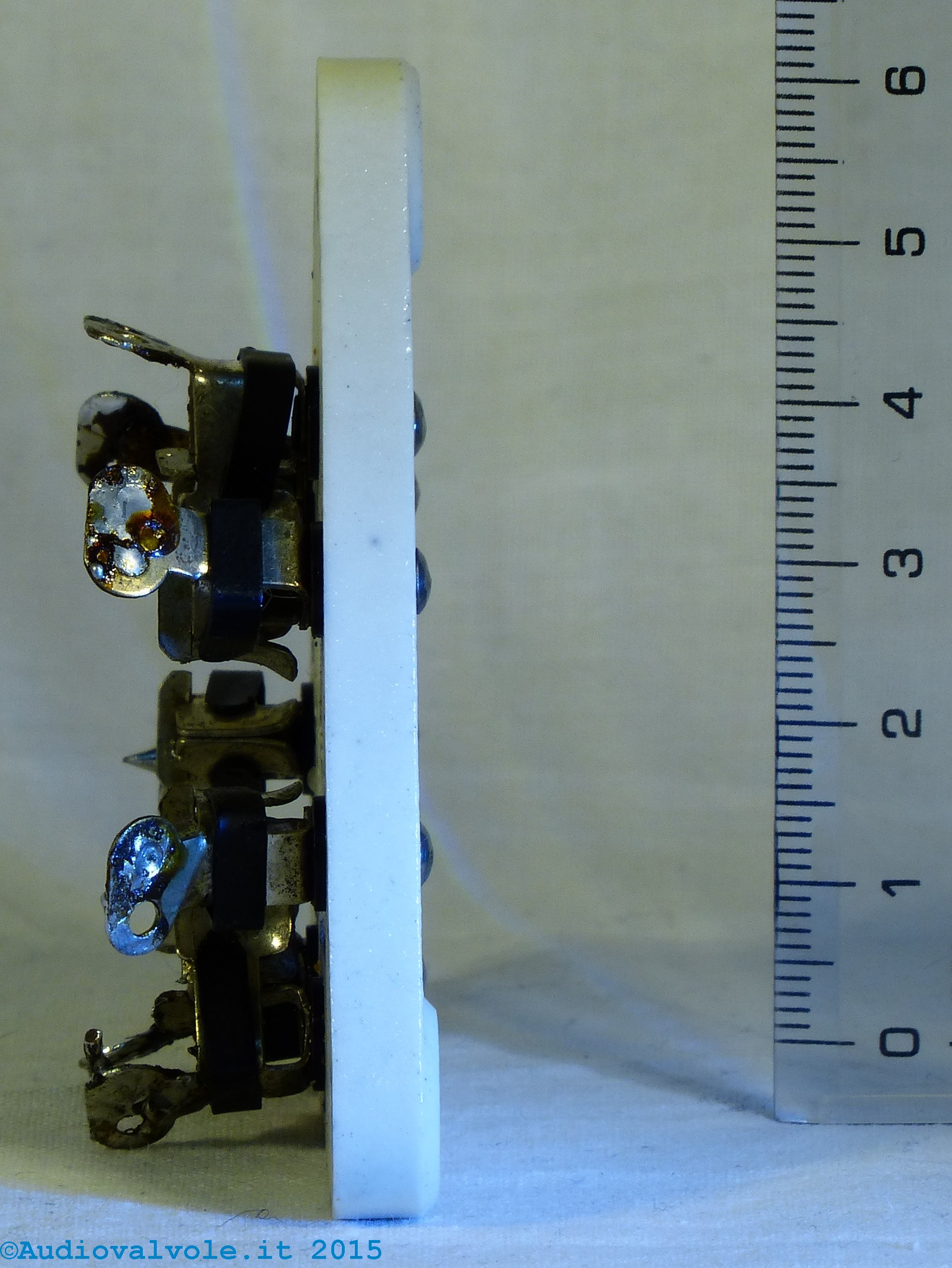

Si tratta di uno zoccolo con 7 pin di grandi dimensioni, i piedini sono posti su un cerchio avente il diametro di 25,4mm mentre il diametro dei piedini 1 e 7 √® di 4,0mm e tutti gli altri di 3,2mm. Questa differenza √® stata concepita tenendo conto della grande corrente richiesta per alimentare il filamento della valvole che normalmente questo zoccolo ospita. I piedini 1 e 4 corrispondono appunto al filamento. La distanza fra i piedini espressa in gradi √® 52¬į fra i pin 1-7, 2-1,6-7 mentre √® di 51¬į fra i piedini 2-3-4-5-6. Nell'esemplare fotografato i piedini sono posti su una base in ceramica avente forma triangolare ma ne esistono anche con base di altre forme.

Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G
Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G
Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G Zoccolo gigante 7pin U7G
