Zoccolo Noval B9A

Zoccolo Noval B9A: caratteristiche generali.

Si tratta di uno dei formati attualmente pi√Ļ diffusi in assoluto. Si tratta di uno zoccolo miniatura a 9 pin¬† (a volte chiamato B9-1) progettato per ridurre le dimensioni fisiche rispetto ai precedenti tipi, come ad esempio octal (particolarmente importante nei televisori in cui lo spazio √® limitato), fornendo inoltre un numero sufficiente di connessioni per consentire l'accesso in modo efficace, senza restrizioni a tutti gli elettrodi di tubi relativamente complessi come pentodi, doppi triodi e triodo-esodo. Questo tipo di zoccolo √® stato molto utilizzato sia per valvole americane che europee (¬†12AX7¬†,¬†EF86¬†,¬†EL84¬†) prodotto commercialmente verso la fine del periodo della massima diffusione delle valvole prima¬†dell'avvento dei transistori. La Specifica IEC 67-I-12a che definisce le dimensioni dello zoccolo Noval B9A richiede un angolo di 36 gradi tra i 9 pin che devono avere uno spessore di 1,016 millimetri, in un arco di diametro 11,89 millimetri.

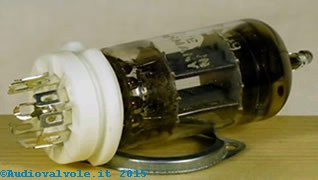

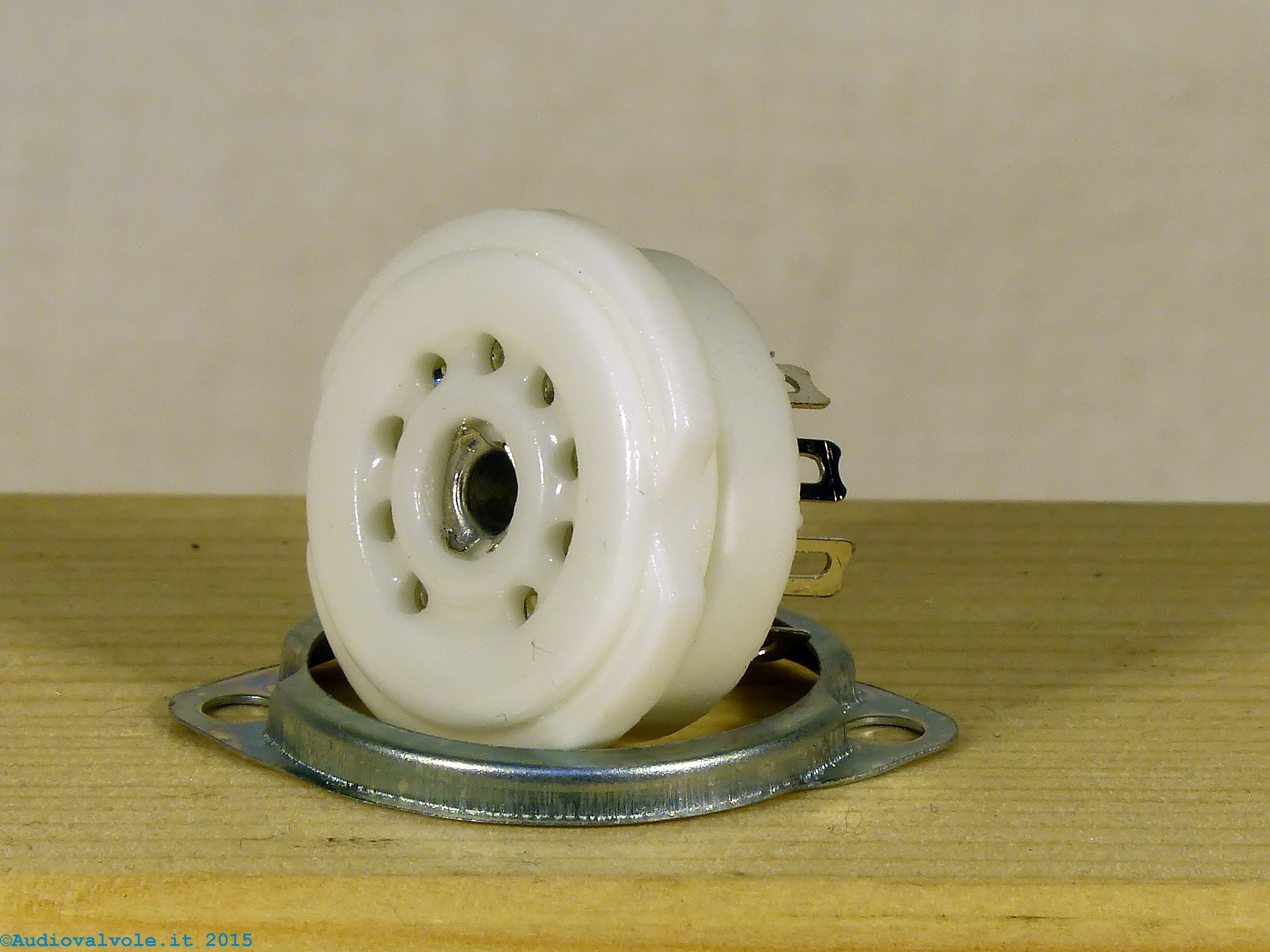

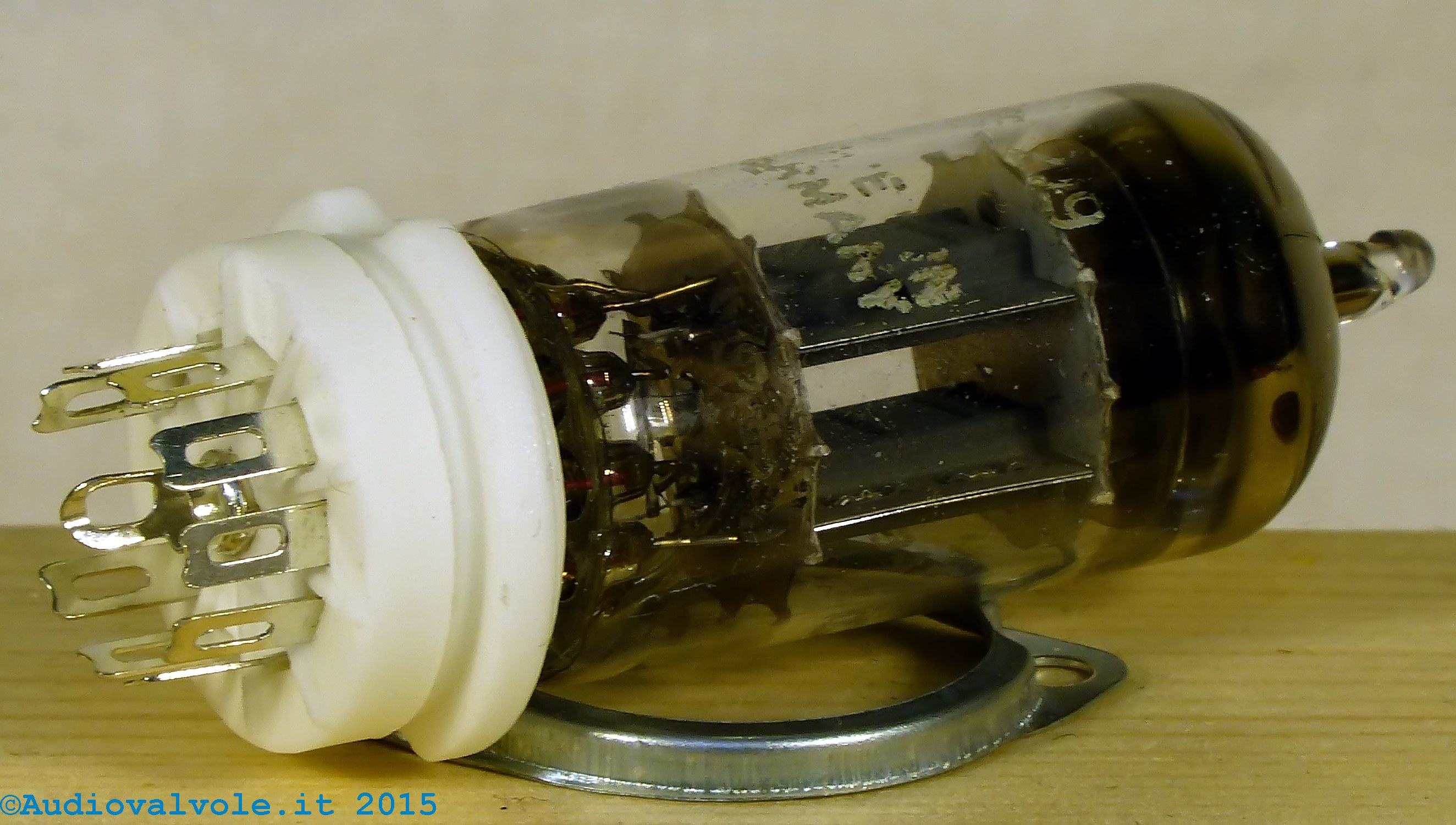

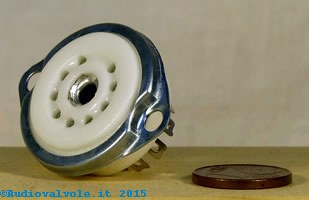

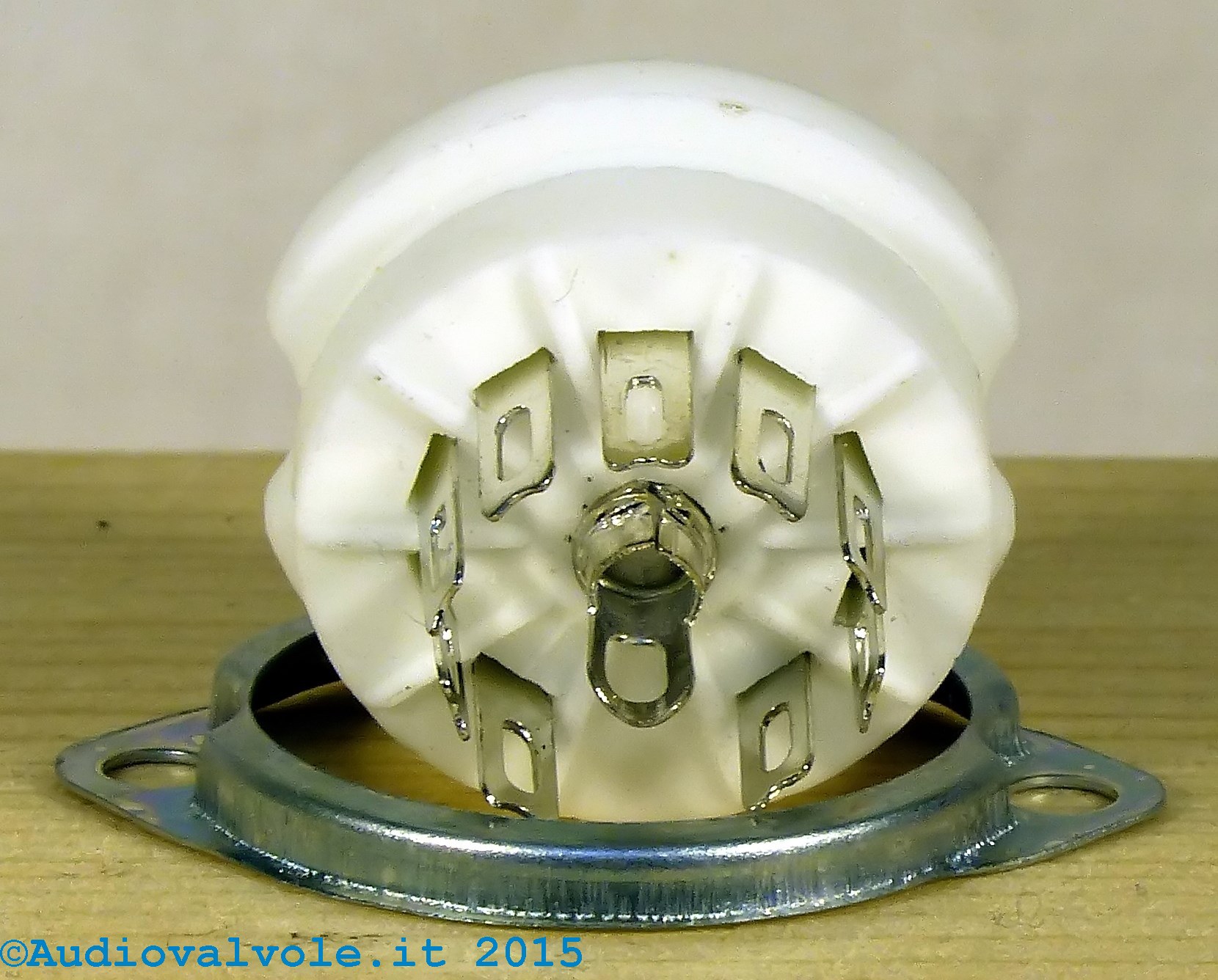

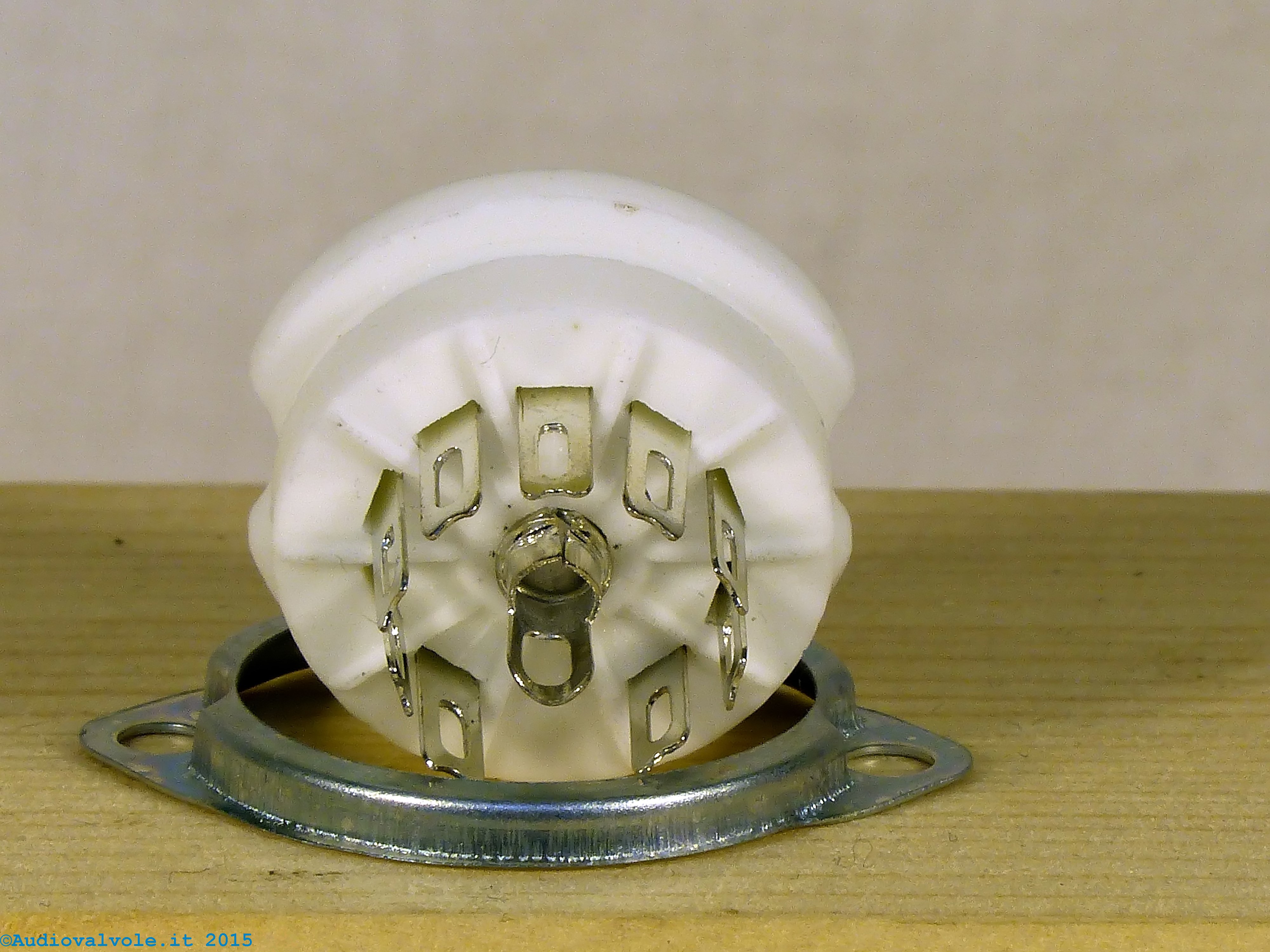

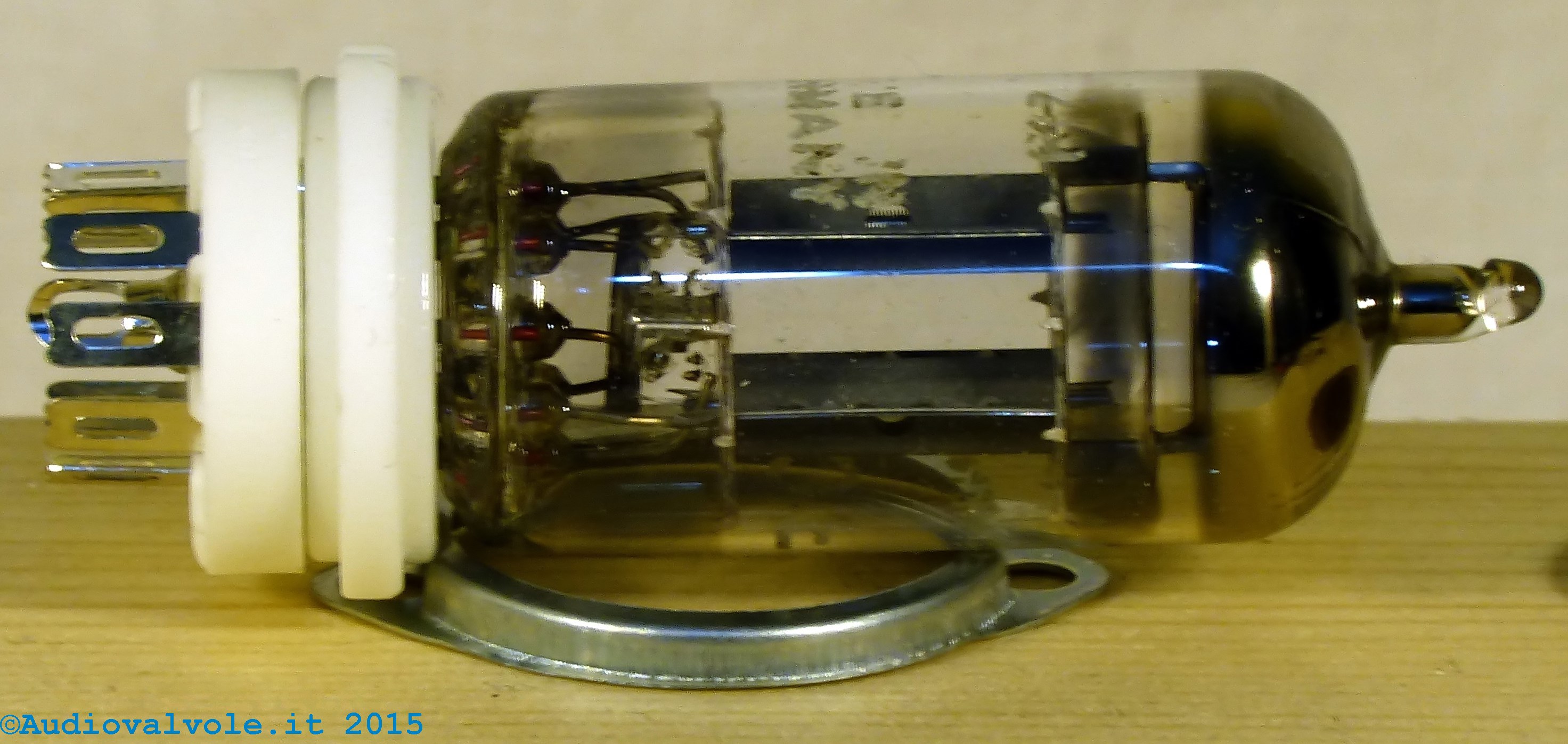

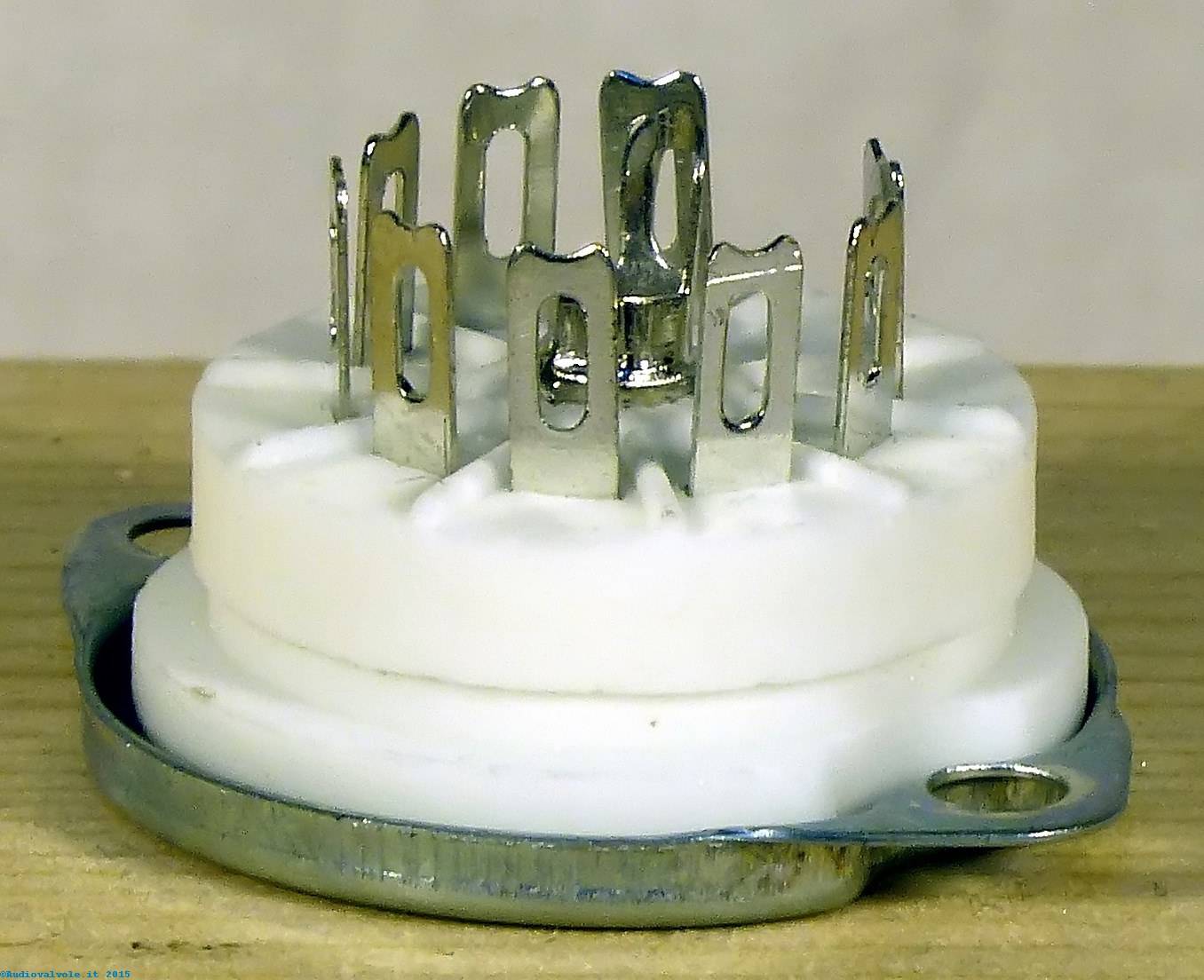

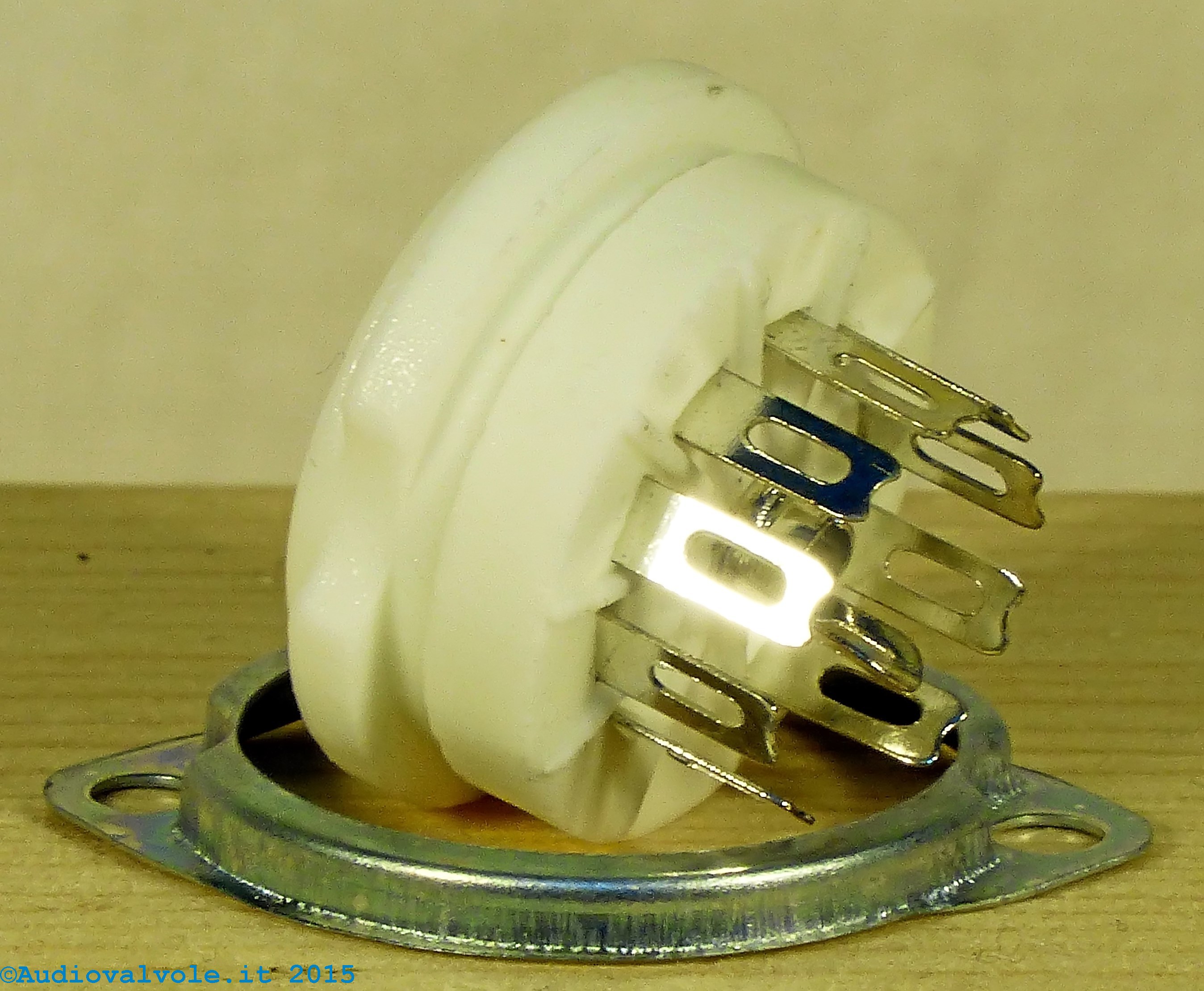

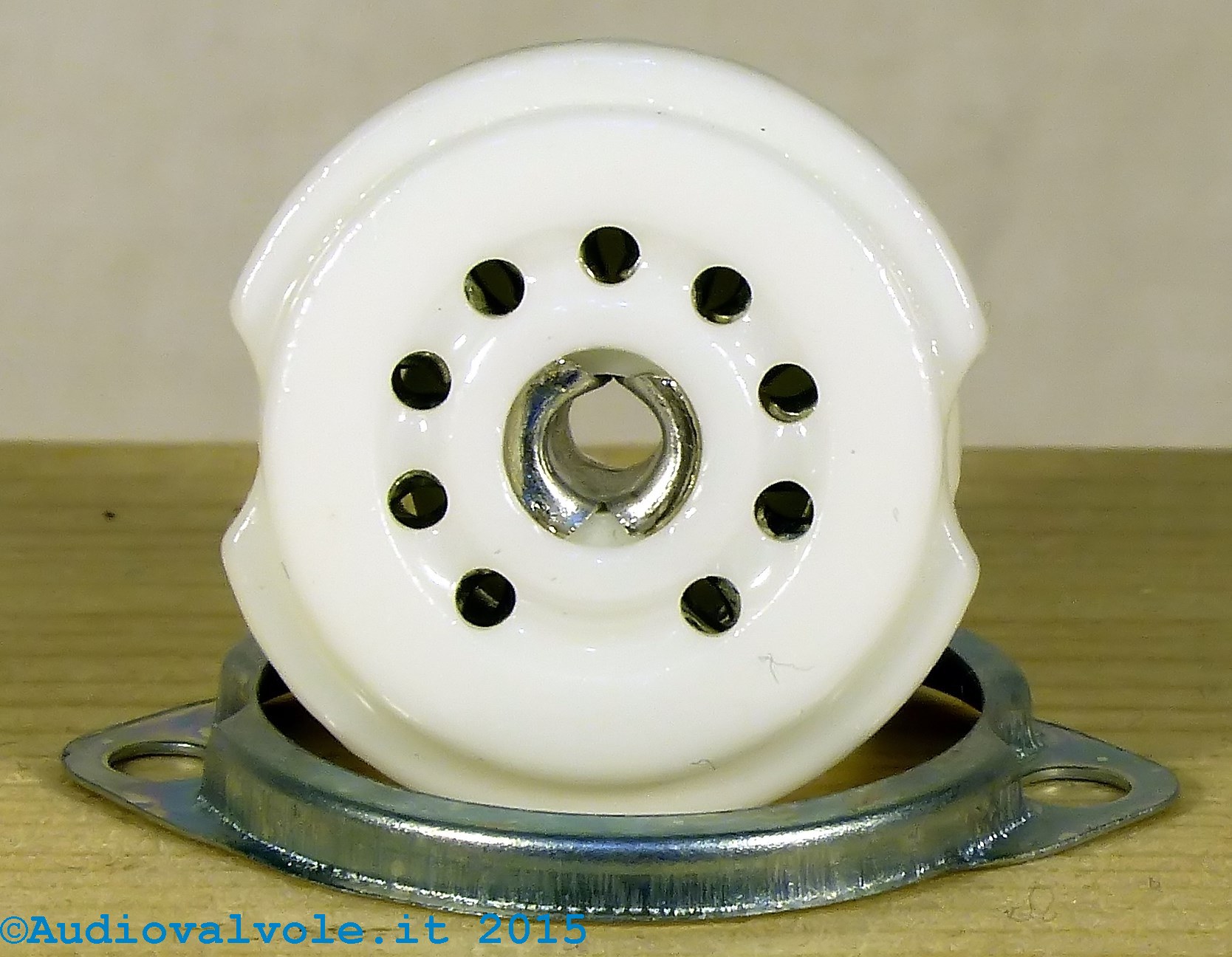

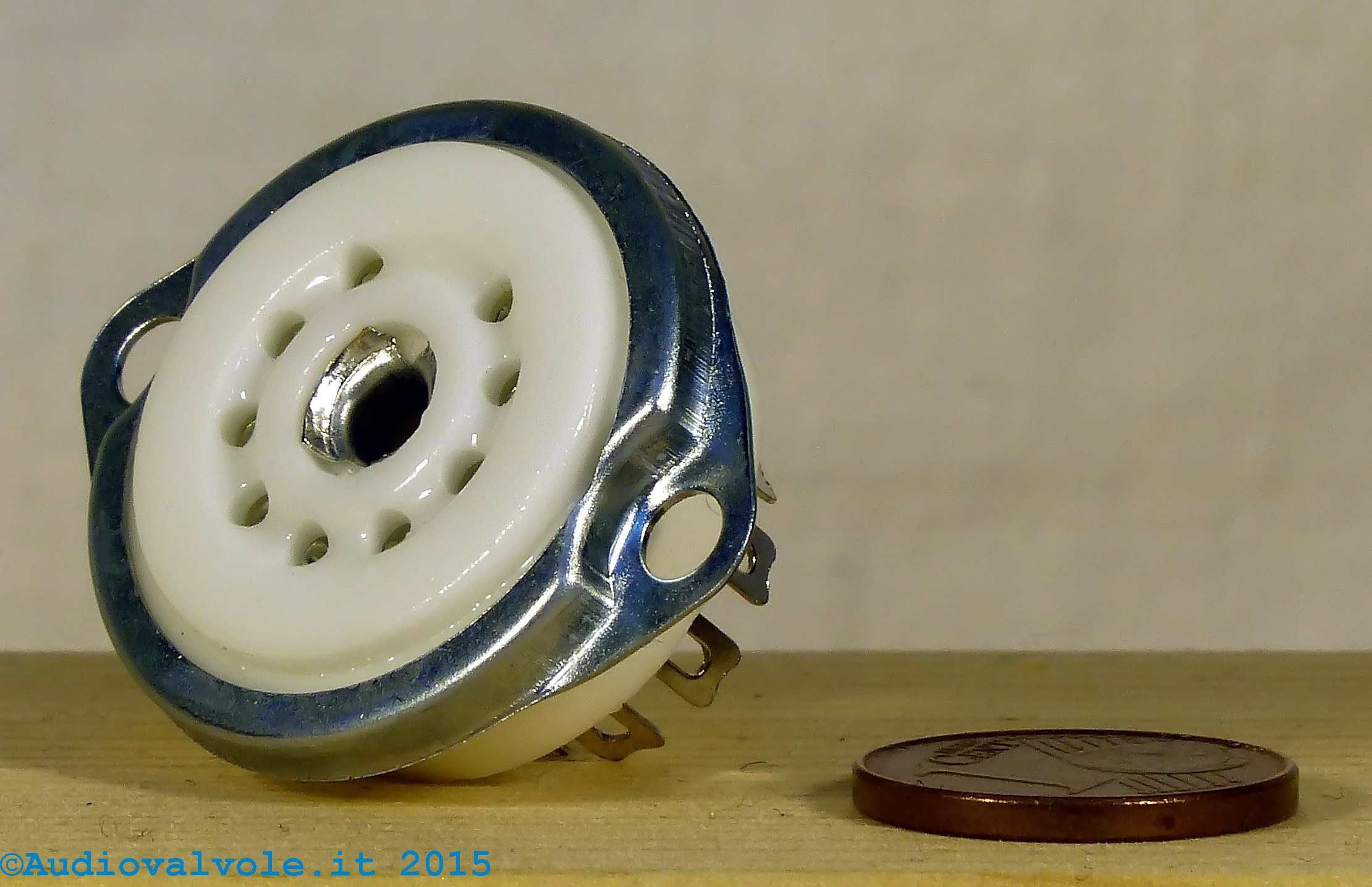

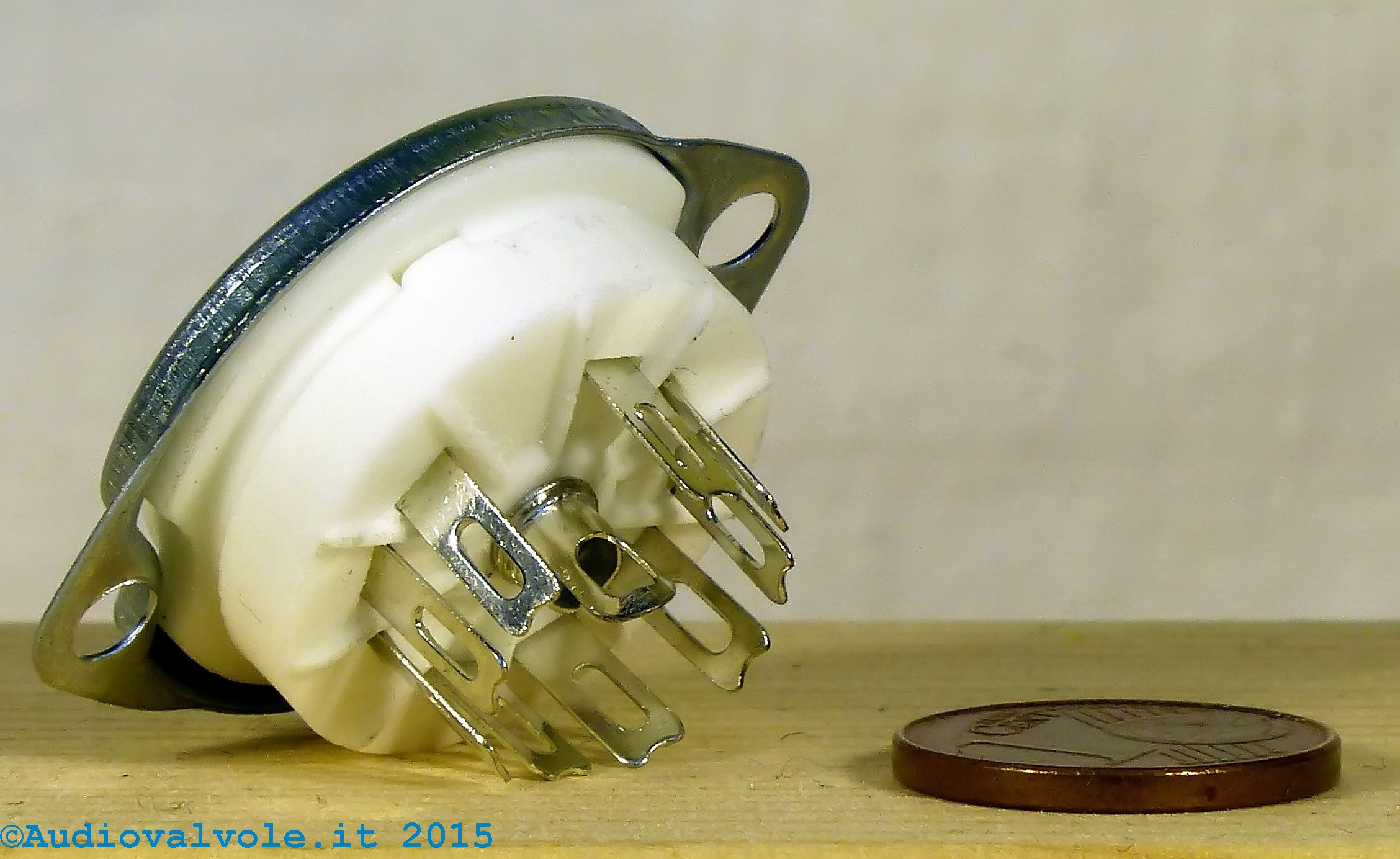

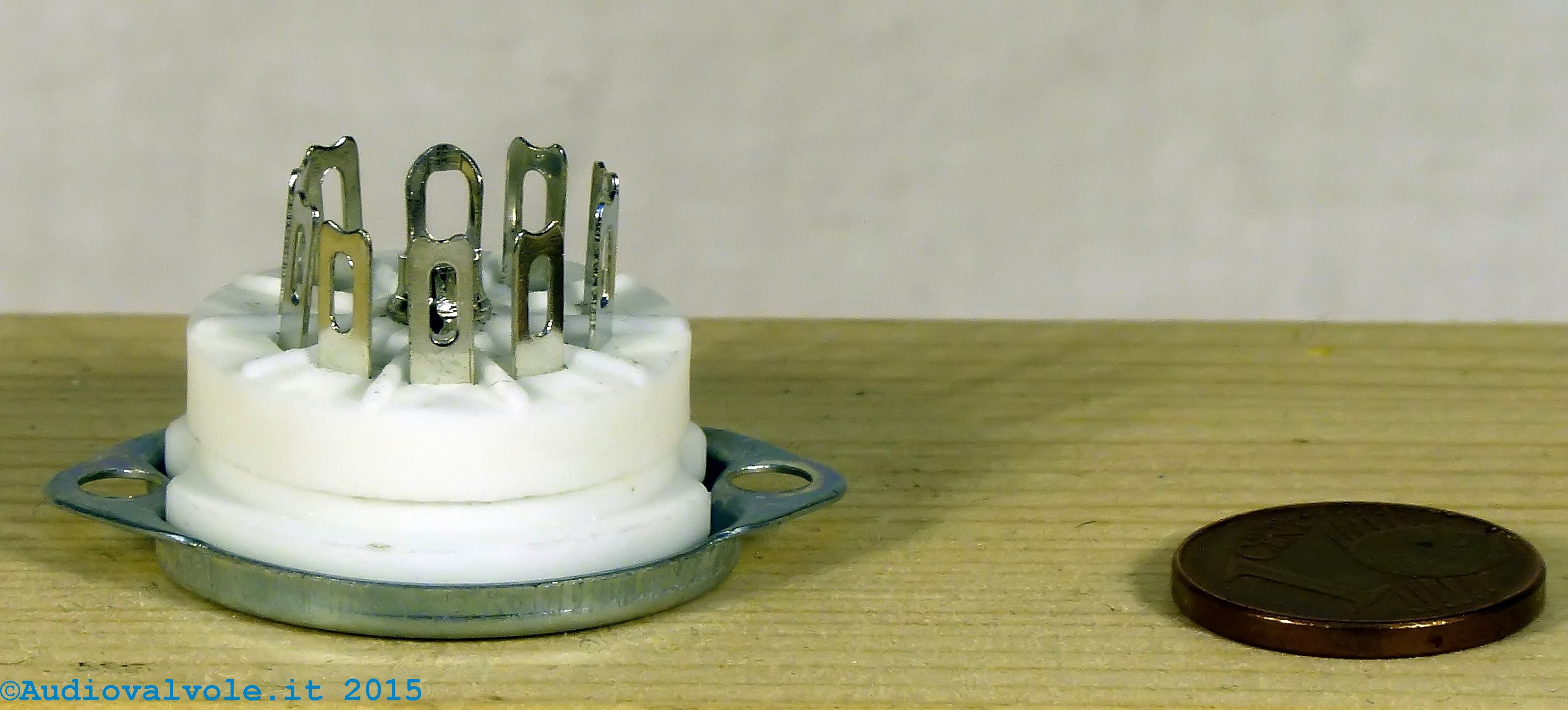

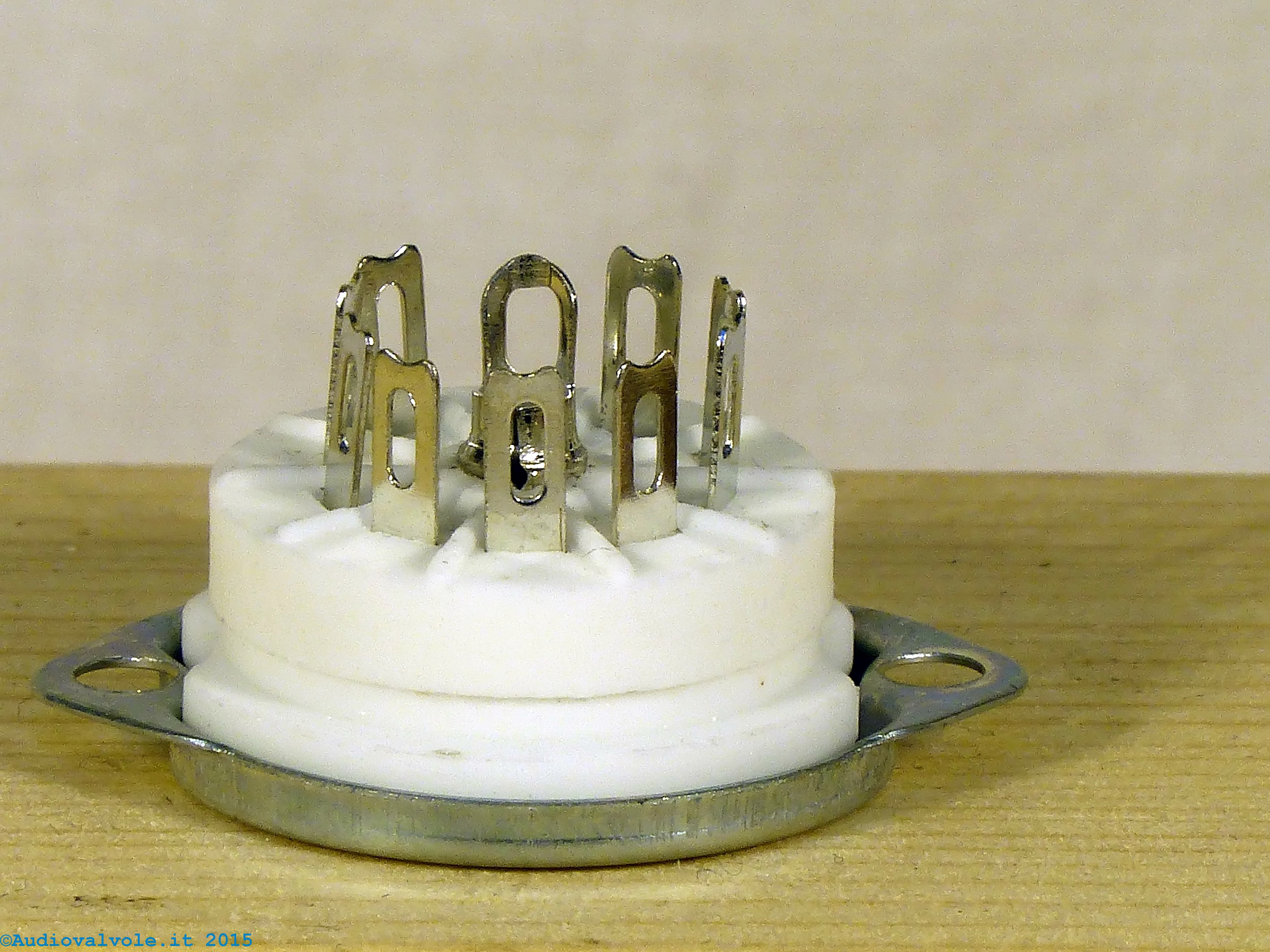

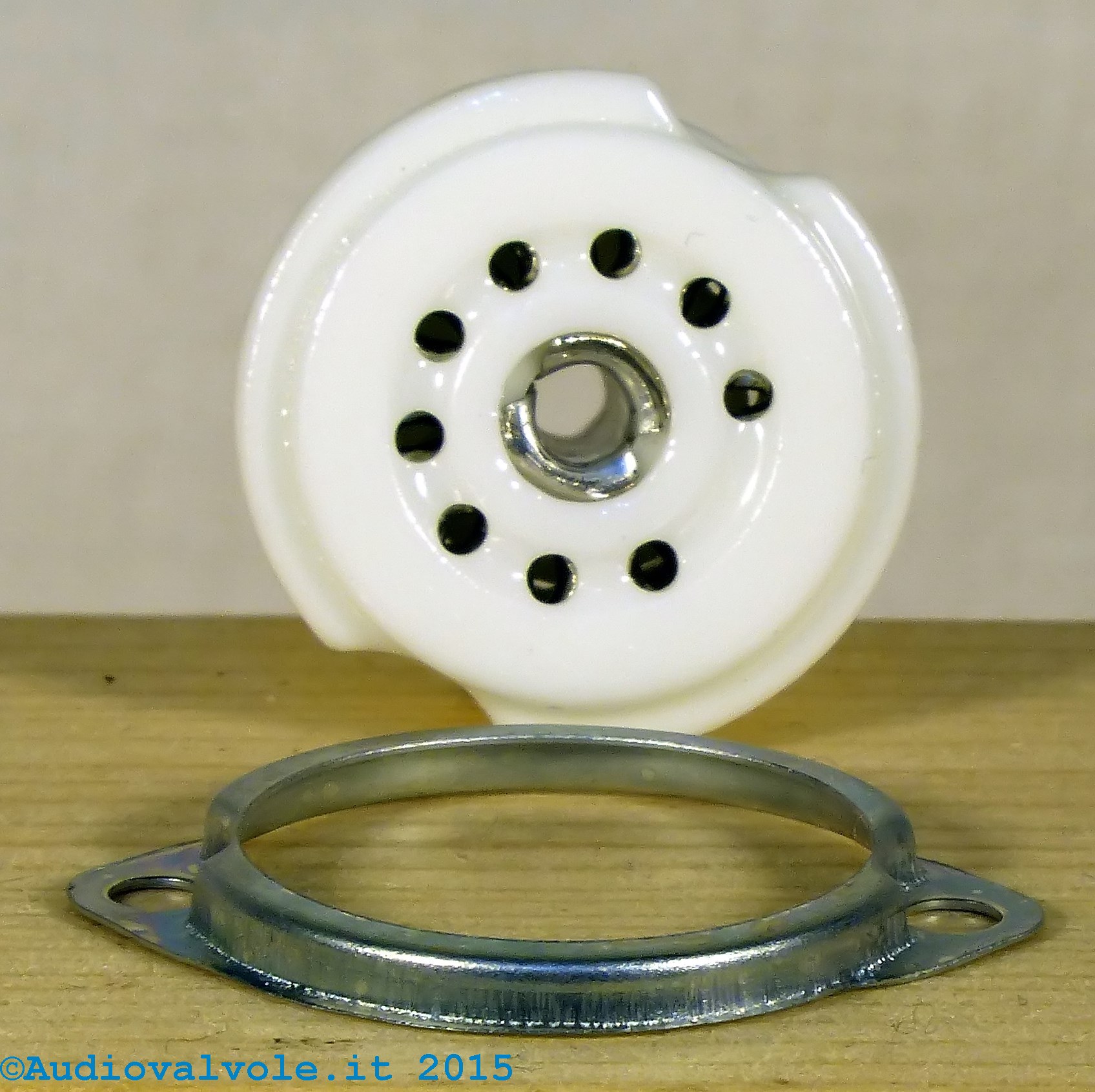

Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche
Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche
Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche
Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche Zoccolo Noval B9A per valvole termoioniche
