Zoccolo P8a

Zoccolo P8a: caratteristiche generali.

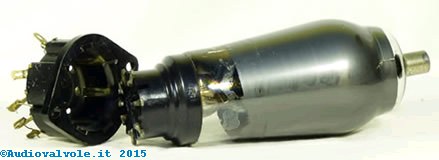

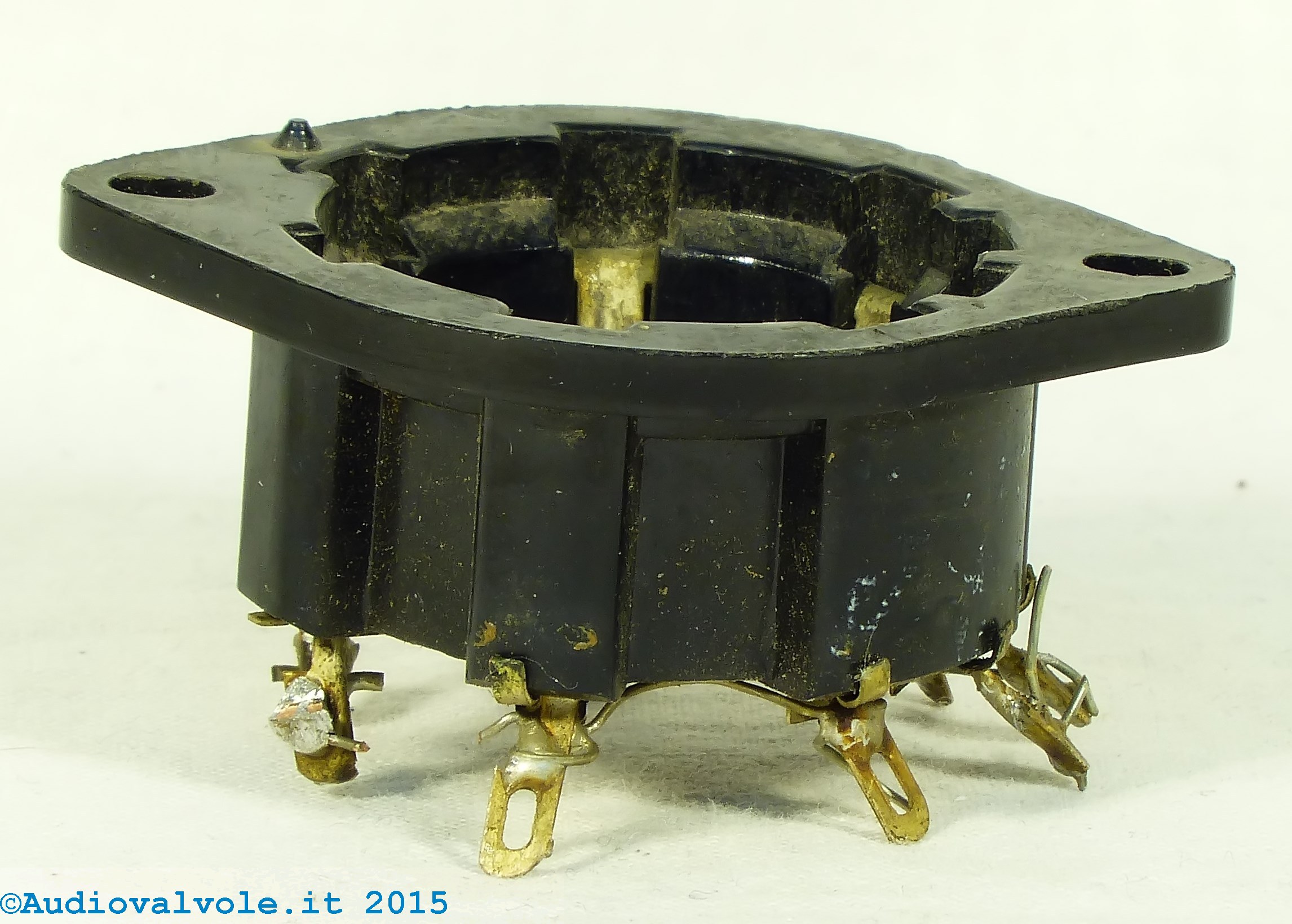

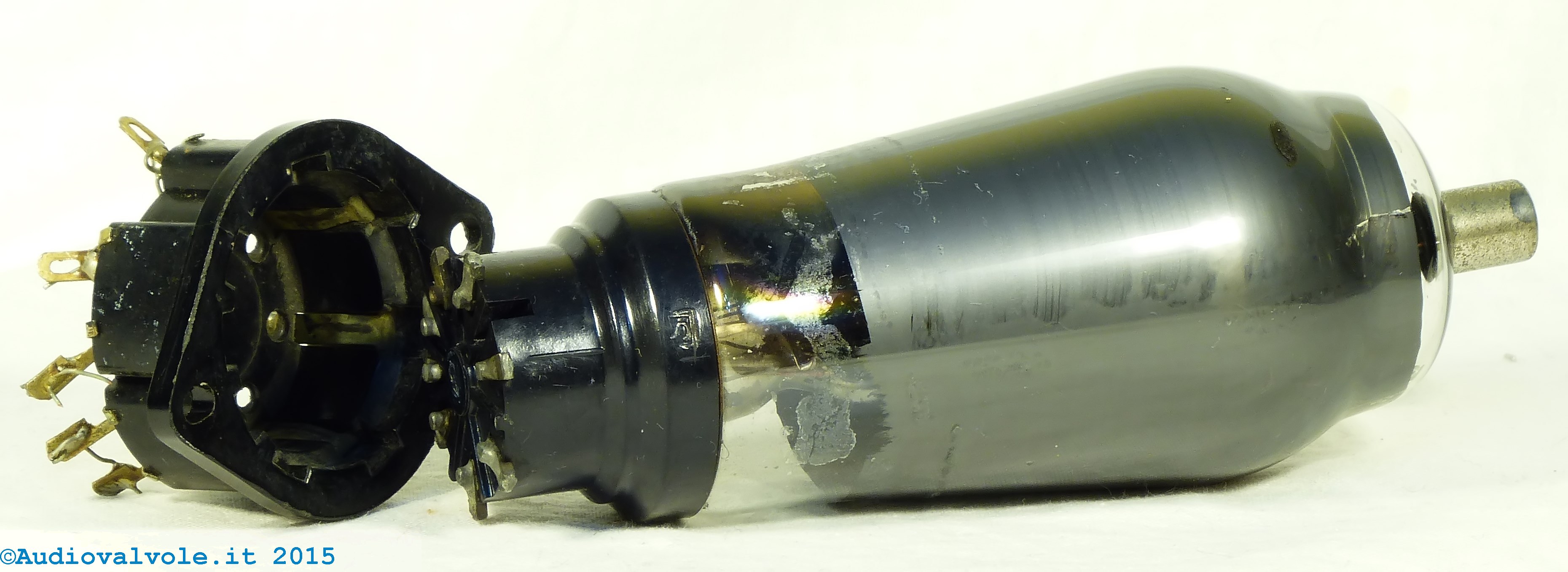

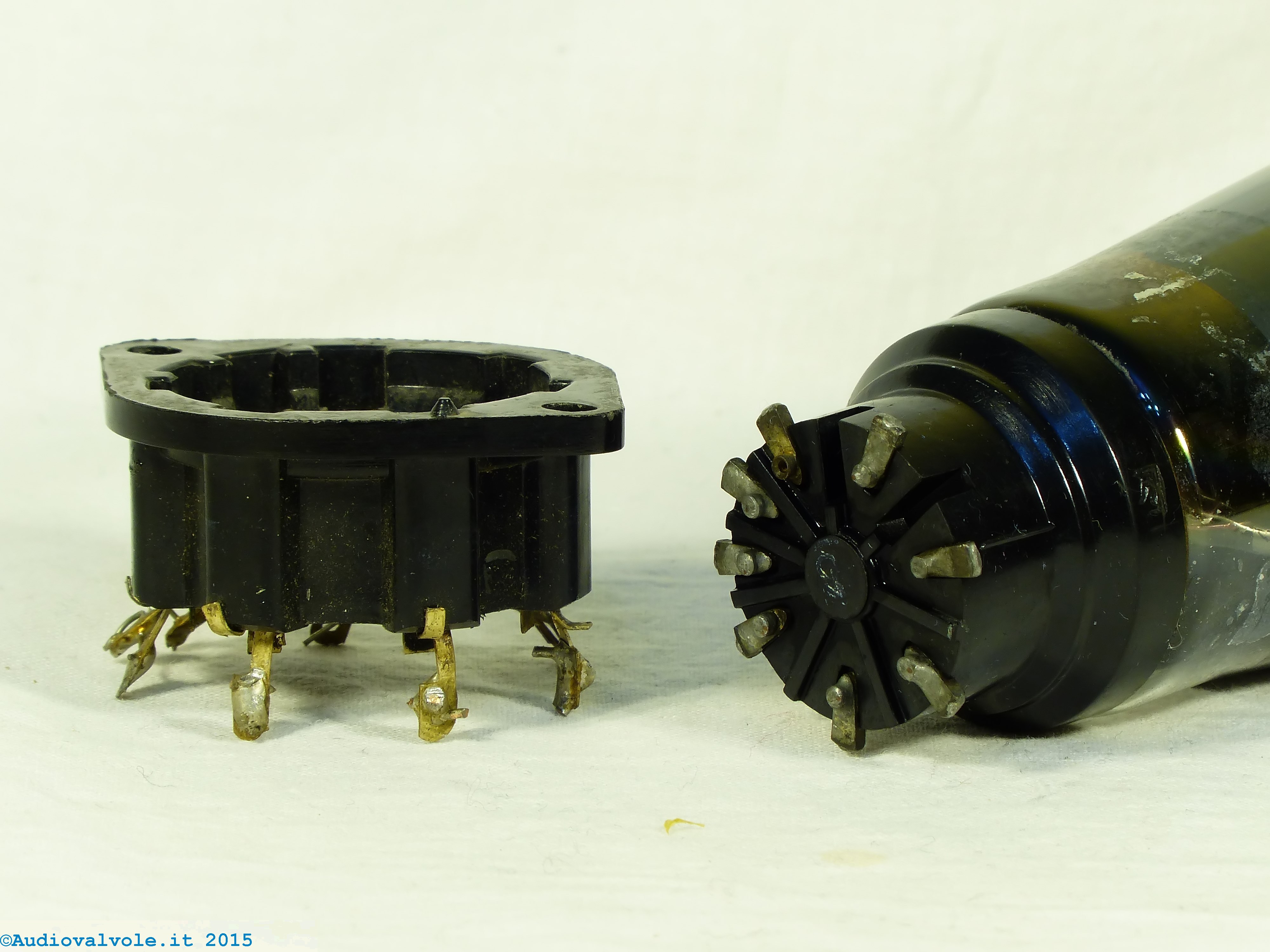

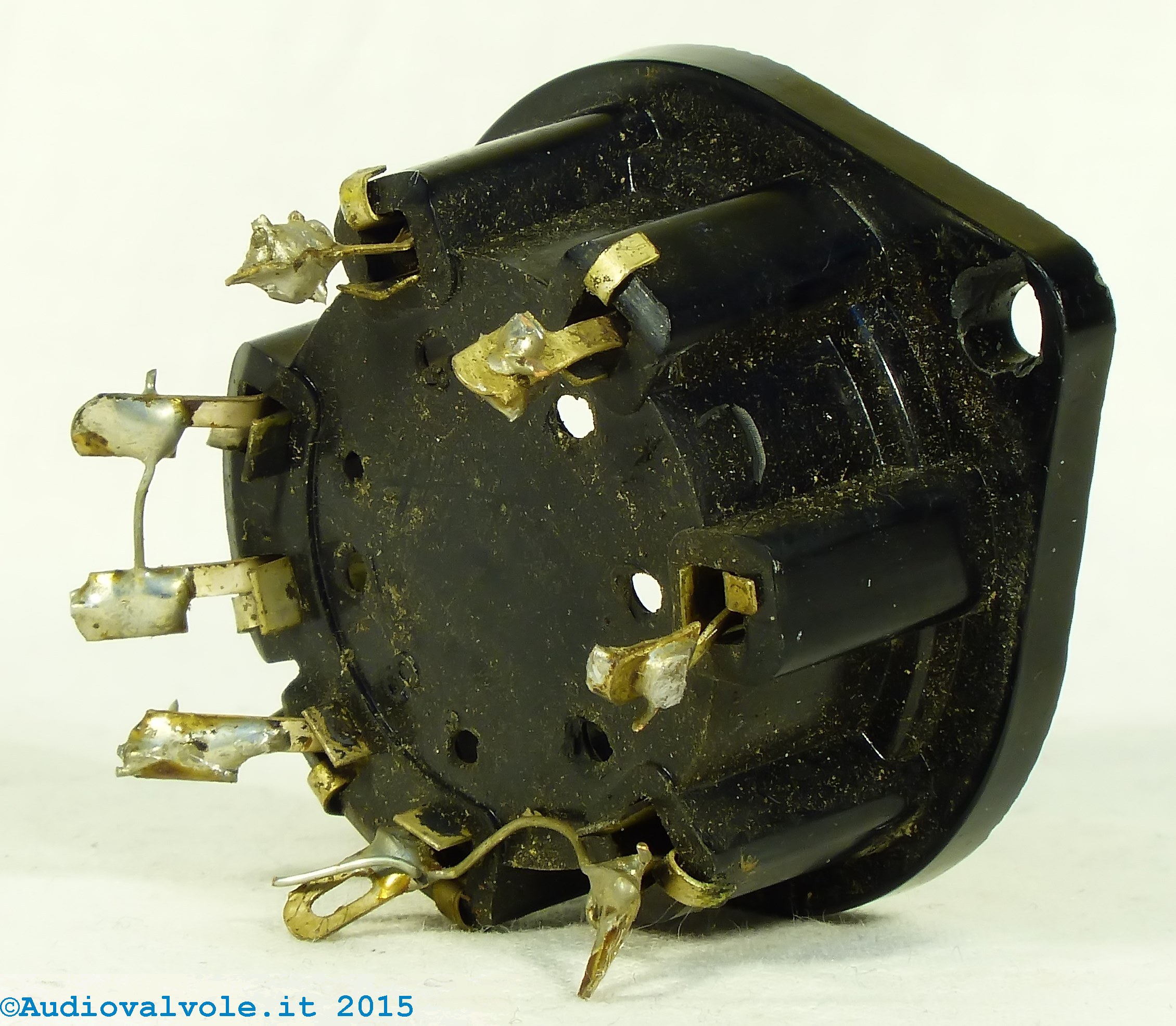

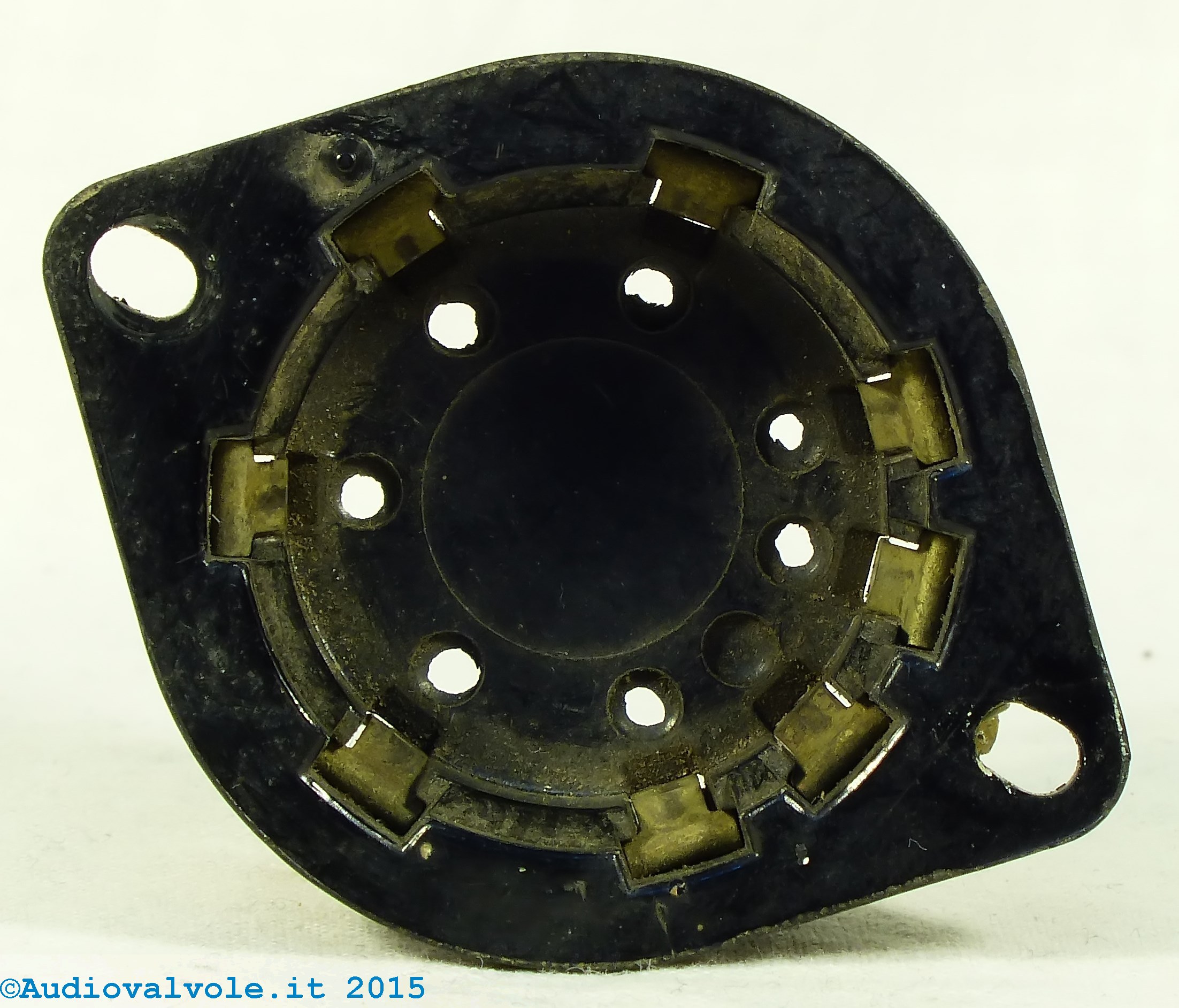

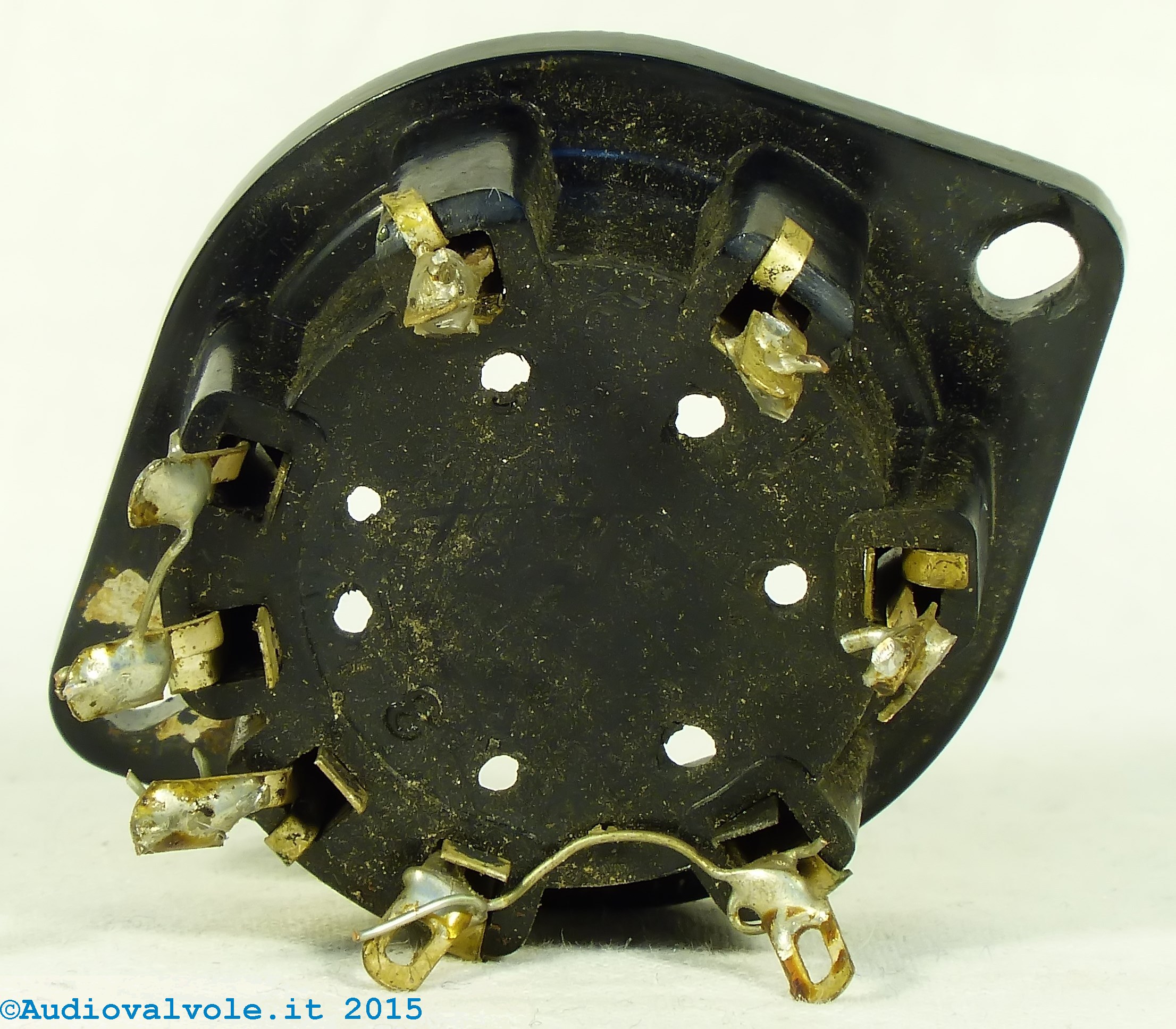

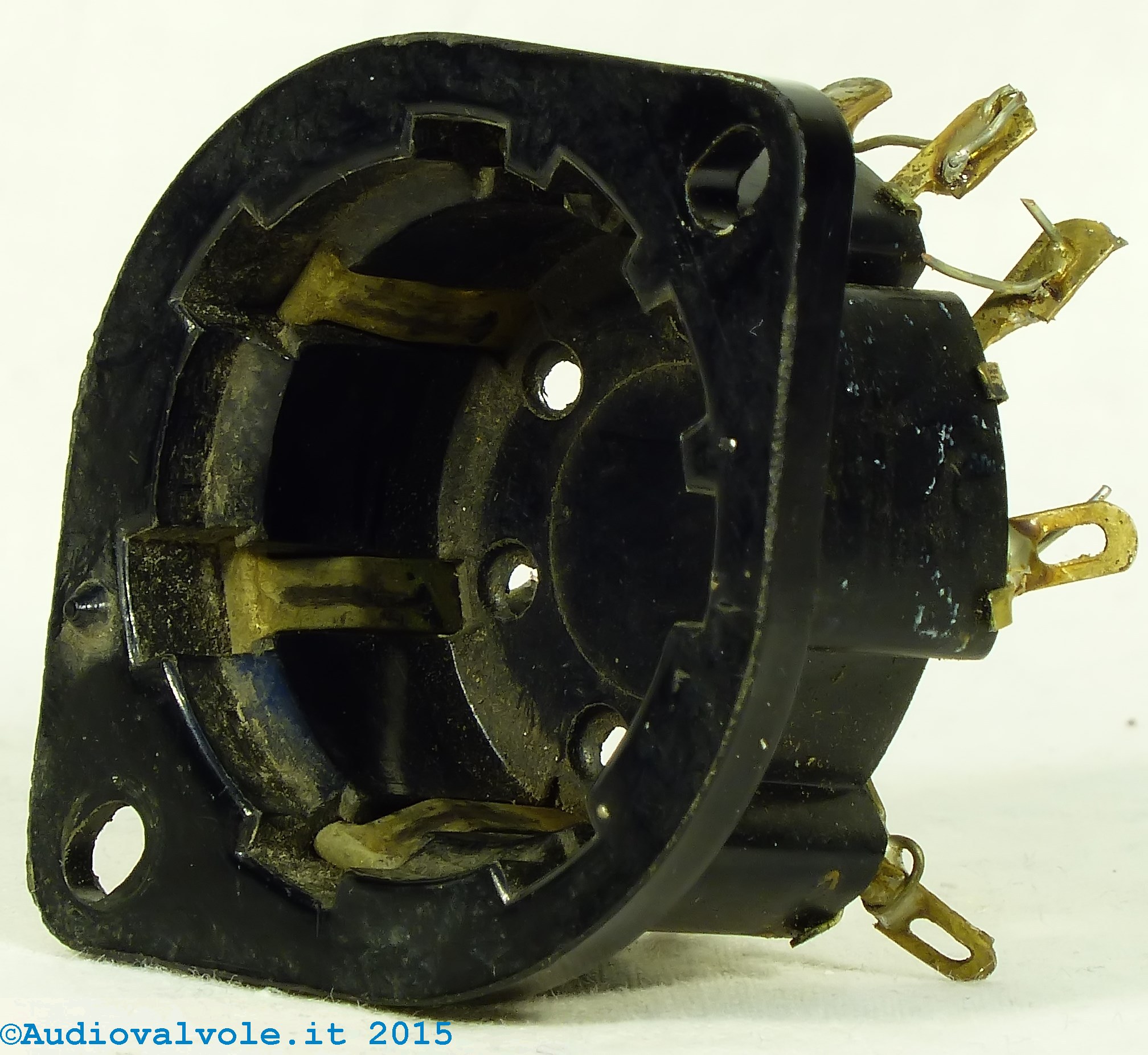

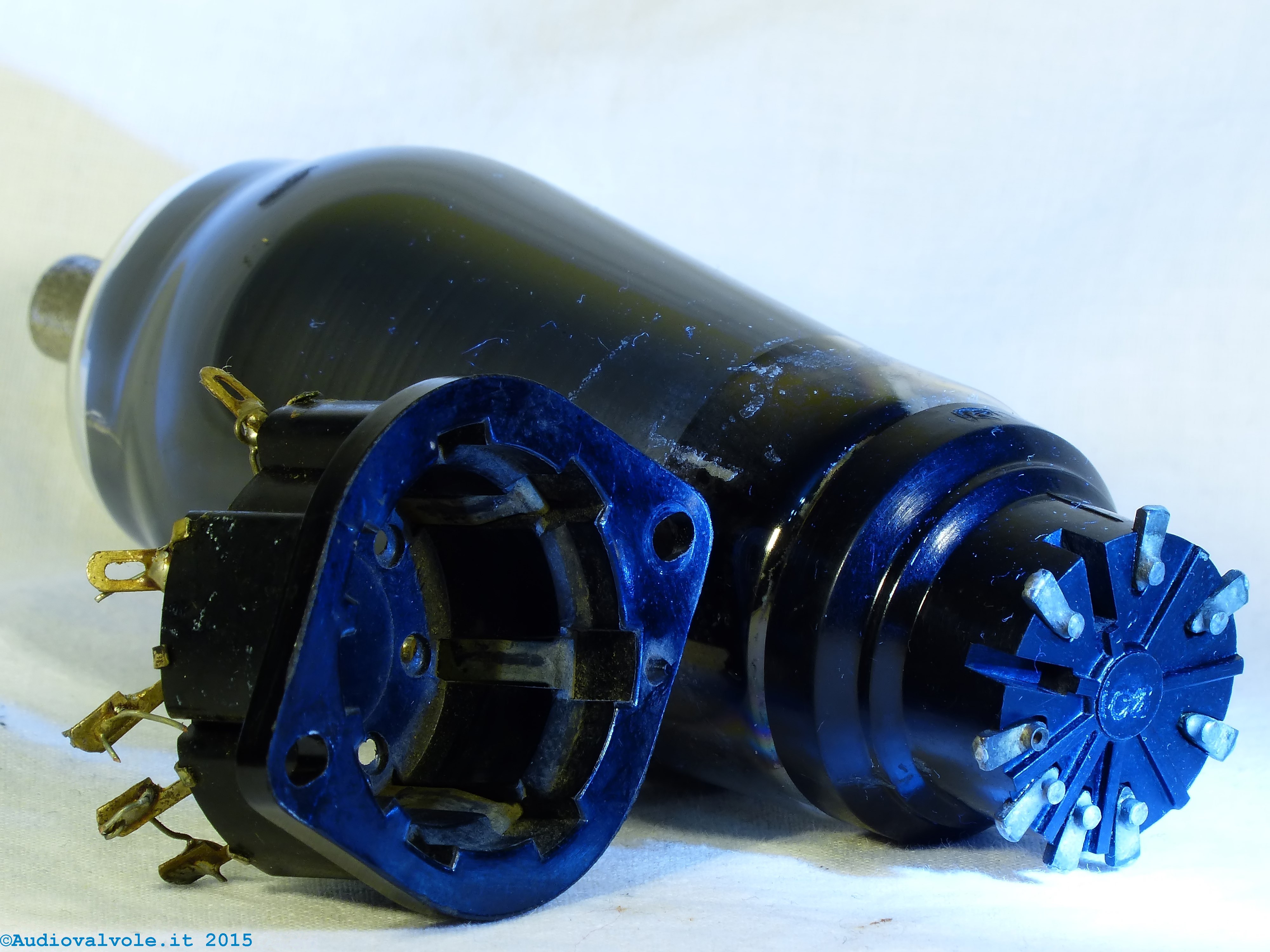

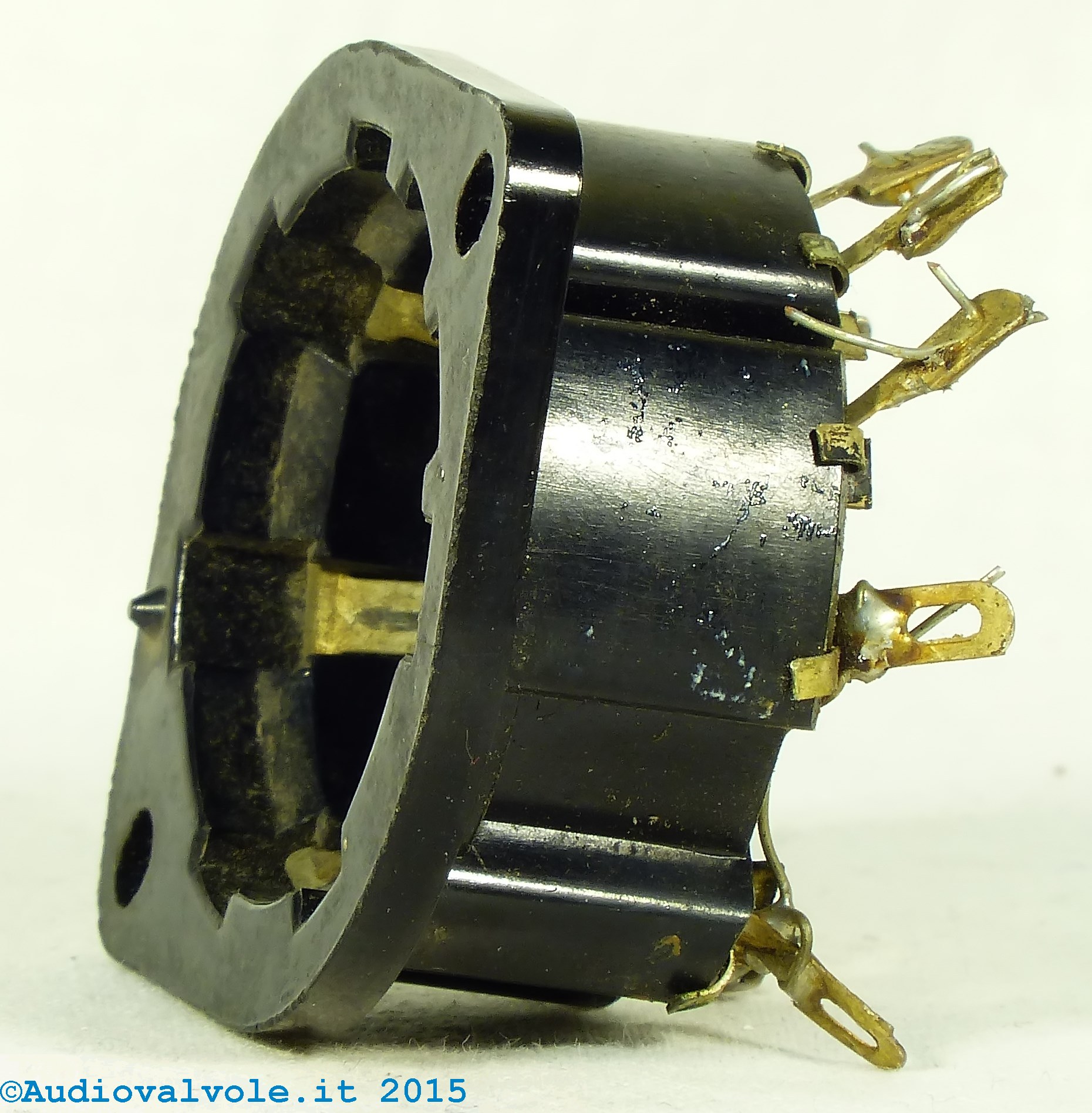

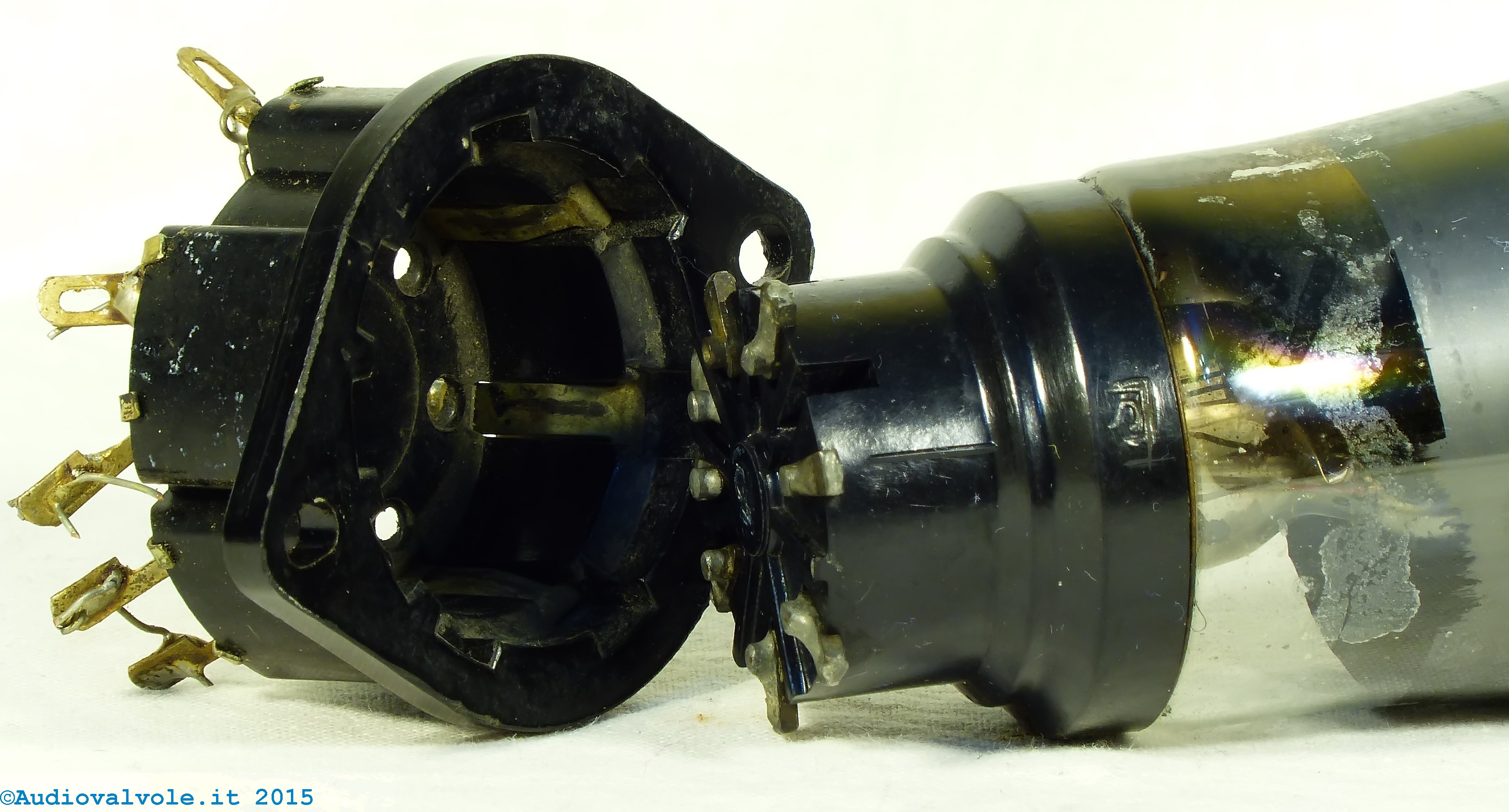

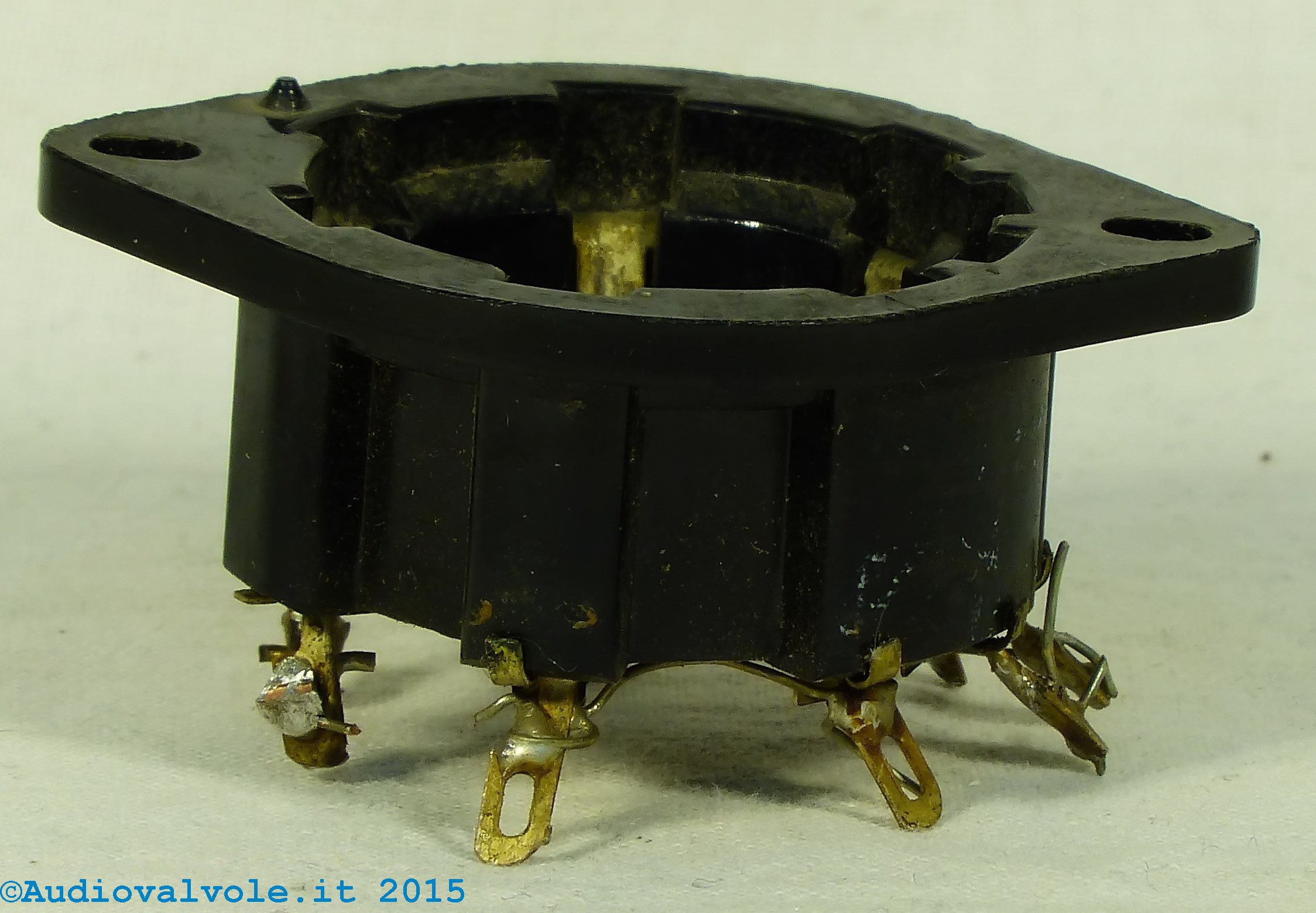

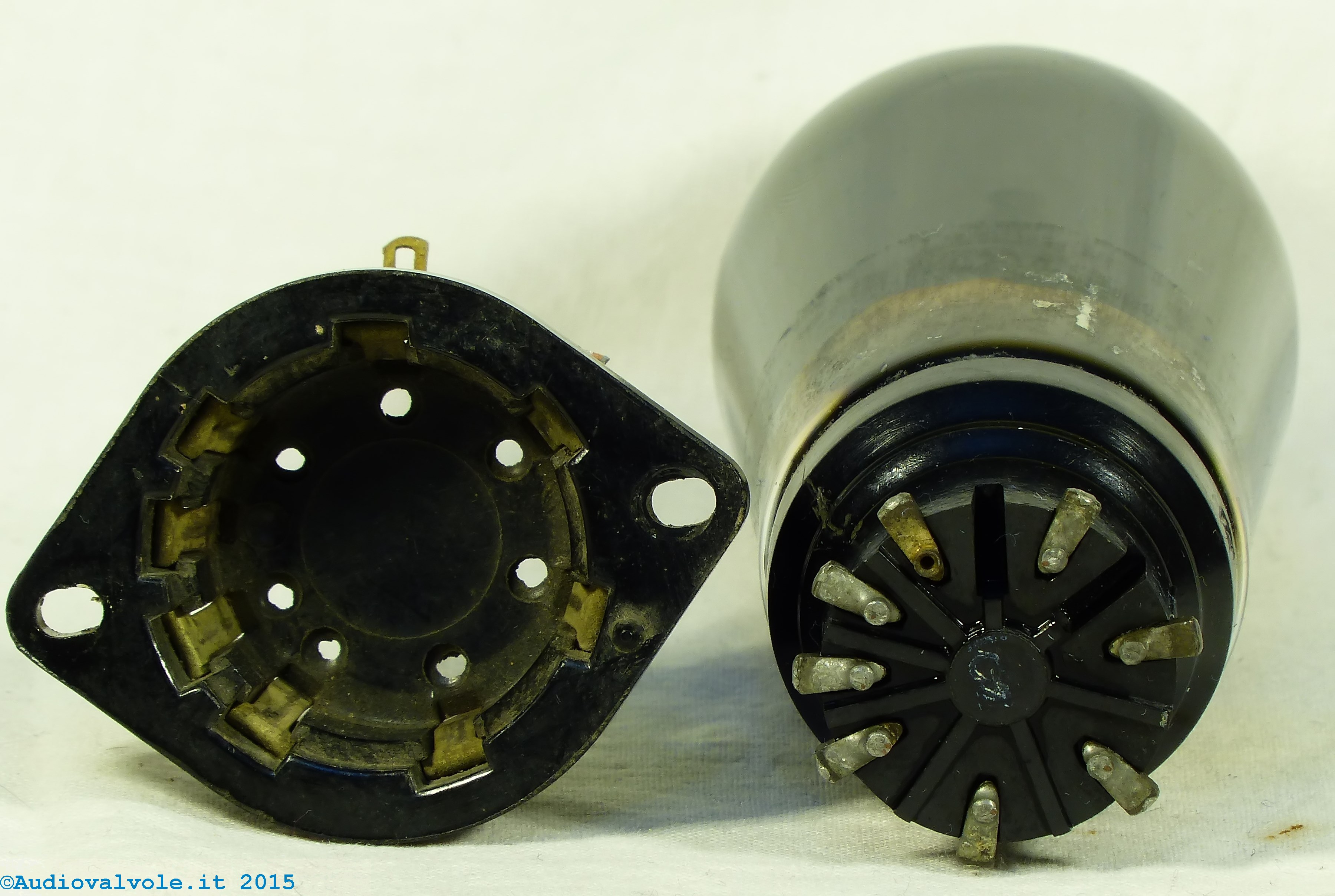

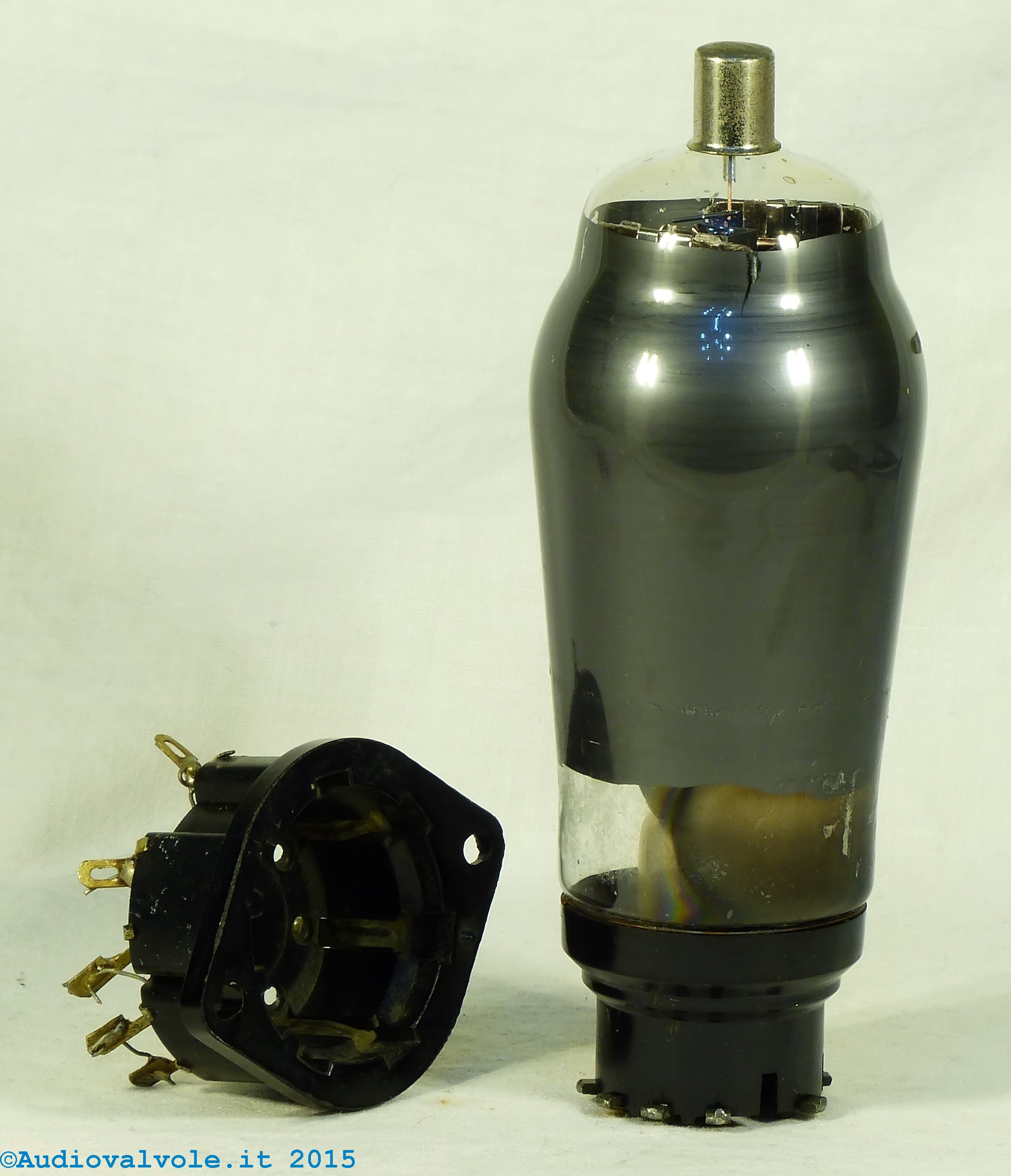

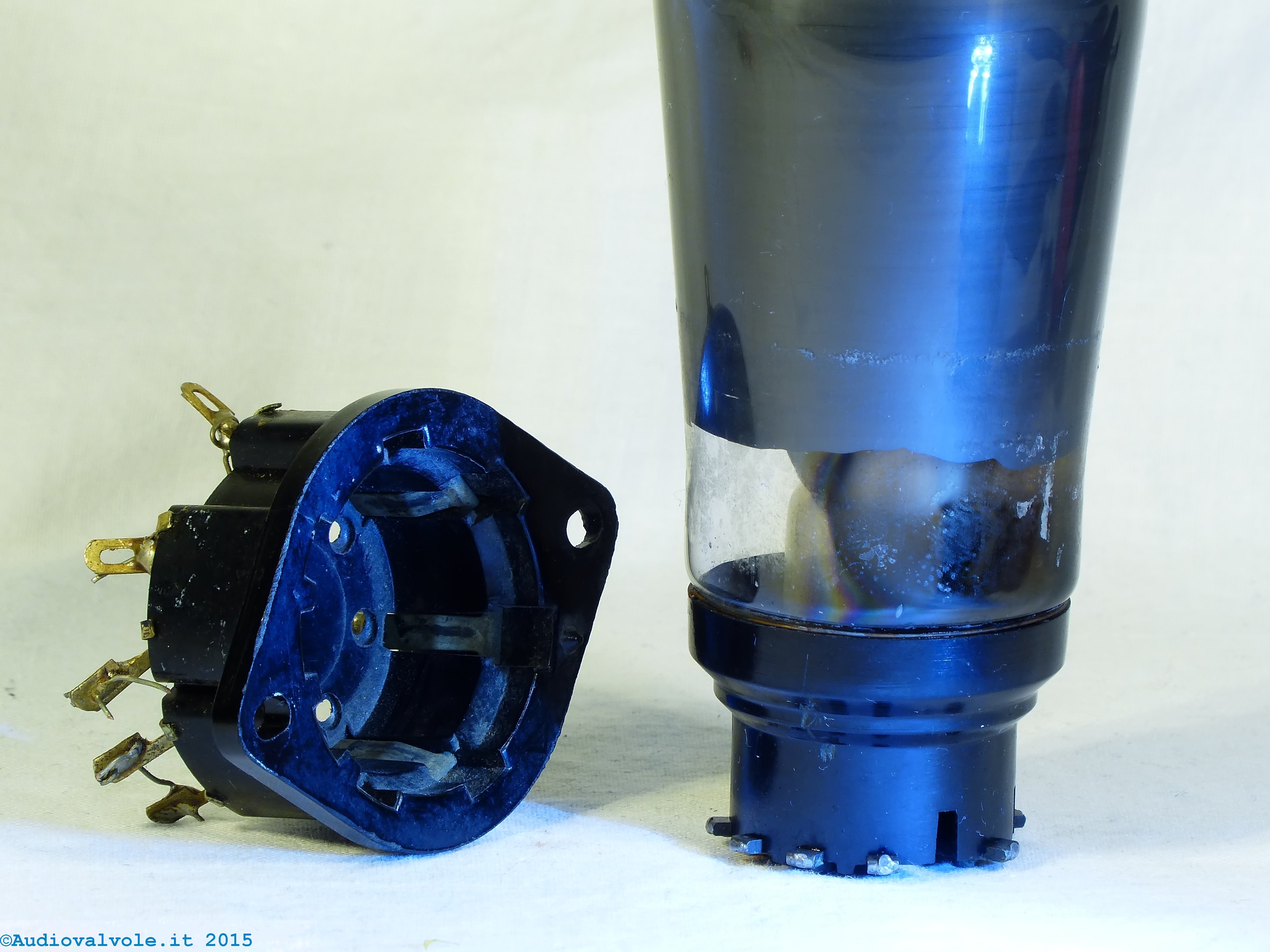

Si tratta di uno zoccolo il cui progetto originale si deve a Philips che ha 8 contatti, laterali sulla valvola, che si incastra nello zoccolo a vaschetta che ha 8 contatti a lamella all'interno. E' stato realizzato nel 1930 e ha avuto poco successo. Le geometria dei contatti li vede raggruppati in due gruppi, il primo che comprende i piedini da 1 a 4 distanziati fra loro di 30° l'uno dall'altro (prendendo come punto di riferimento il centro dello zoccolo) e tutti gli altri distanti dai primi e fra loro di 54°. Il cerchio che inscrive i piedini è di 29,5 mm di diametro. Sotto alcune foto di uno zoccolo originale dell'epoca smontato da un apparato. In alcune foto è vicino alla valvola che lo utilizza, per meglio mostrare i particolari dell'incastro zoccolo - base valvola.

Zoccolo P8a Zoccolo P8a Zoccolo P8a Zoccolo P8a Zoccolo P8a
Zoccolo P8a Zoccolo P8a Zoccolo P8a Zoccolo P8a
Zoccolo P8a Zoccolo P8a Zoccolo P8a
Zoccolo P8a Zoccolo P8a Zoccolo P8a
