Come si leggono i datasheet delle valvole: pentodo EL84

Premessa:

Per questo esempio utilizzeremo un vecchio datasheet della MULLARD del 1964, riguardante una EL84, pentodo di piccola potenza, valvola impiegata nei finali di potenza sia in controfase che single ended.
Ovviamente tranne qualche raro caso non esistono datasheet in italiano, quindi occorre conoscere un minimo di inglese mentre per quelli in russo per quello che mi riguarda bisogna sperare che qualcuno abbia eseguito almeno una traduzione in inglese.

esempio di lettura di un datasheet: MULLARD del 1964, pagina n.1

Nella pagina sopra:

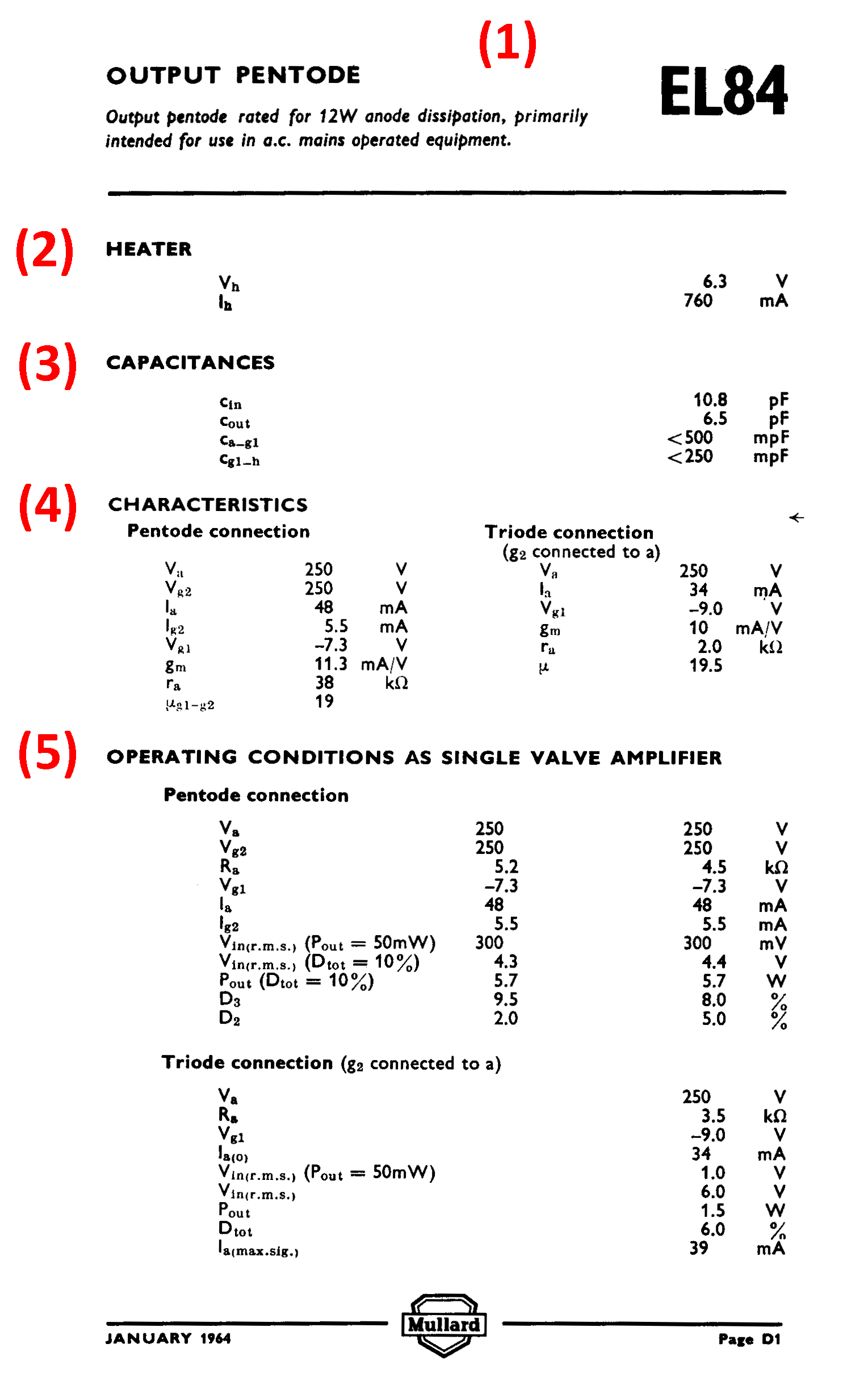

Come possiamo vedere il datasheet in genere è diviso in diverse sezioni. Nella prima pagina in questo caso ci sono le caratteristiche generali della valvola termoionica.

Nello specifico:

1) Tipo della valvola e impiego per il quale è stata progettata.

2) Caratteristiche dell'alimentazione del filamento.

3) Capacità fra i vali elettrodi.

4) Caratteristiche sia per il collegamento a pentodo che a triodo.

5) Condizioni operative per l'impiego come amplificatore a singola valvola (single ended) con tutti i valori di polarizzazione relativi al test eseguito, sia nel collegamento a pentodo che a triodo.
Interessante notare che la potenza in uscita passa da 5,7W nel collegamento a pentodo a 1,5W in quello a triodo.

esempio di lettura di un datasheet: MULLARD del 1964, pagina n.2

Nella pagina sopra:

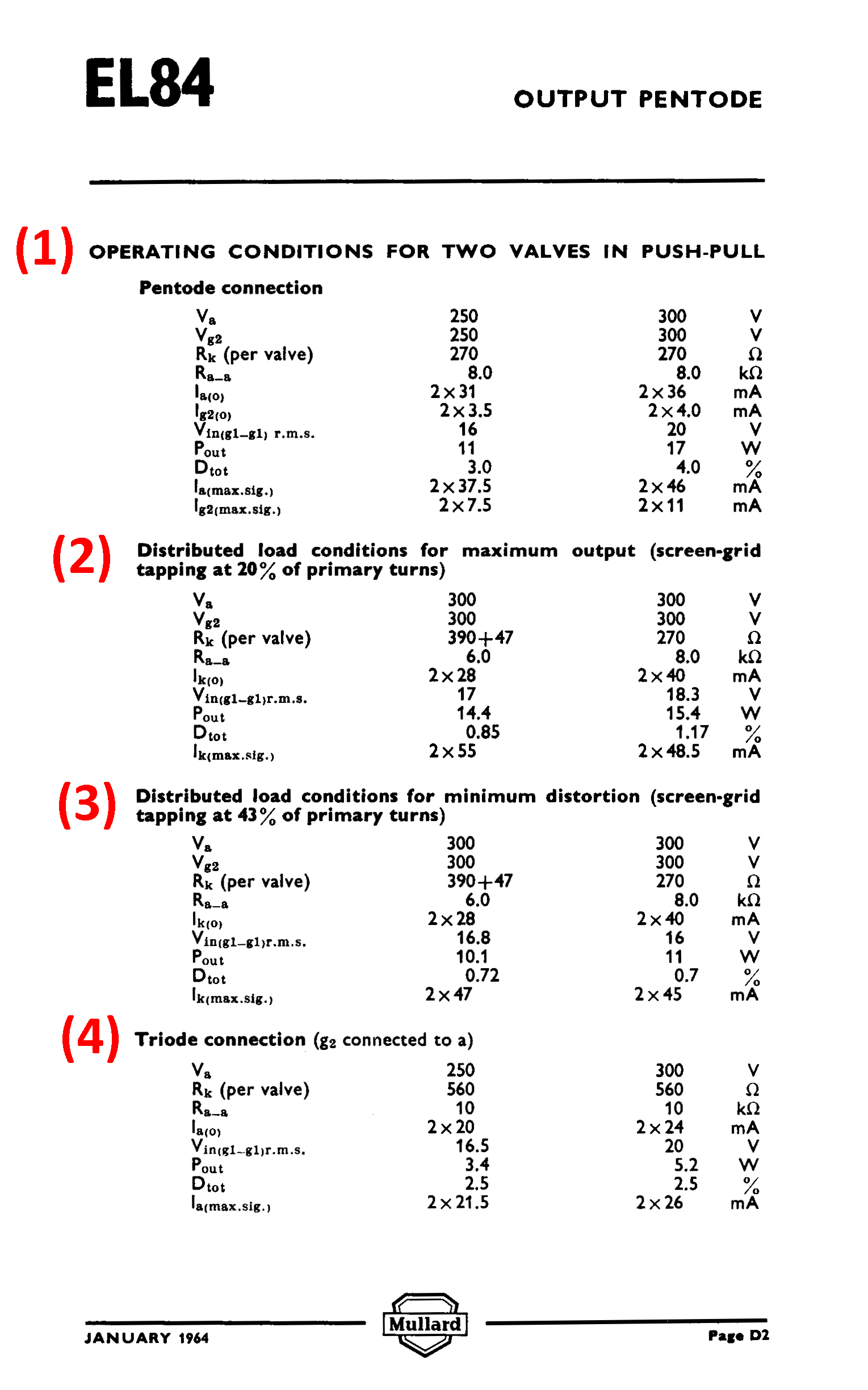

1) In questa sezione sono elencati i dati di polarizzazione per due pentodi utilizzati in un amplificatore controfase (push-pull)

2) Caratteristiche della polarizzazione per ottenere la potenza massima in uscita con la griglia schermo collegata in configurazione ultralineare ad una presa intermedia ottenuta al 20% dell'avvolgimento del primario del trasformatore finale adattatore di impedenza.

3) Caratteristiche della polarizzazione per ottenere la minima distorsione in uscita con la griglia schermo collegata in configurazione ultralineare ad una presa intermedia ottenuta al 43% dell'avvolgimento del primario del trasformatore finale adattatore di impedenza.

4) Collegamento a triodo.

esempio di lettura di un datasheet: MULLARD del 1964, pagina n.3

Nella pagina sopra:

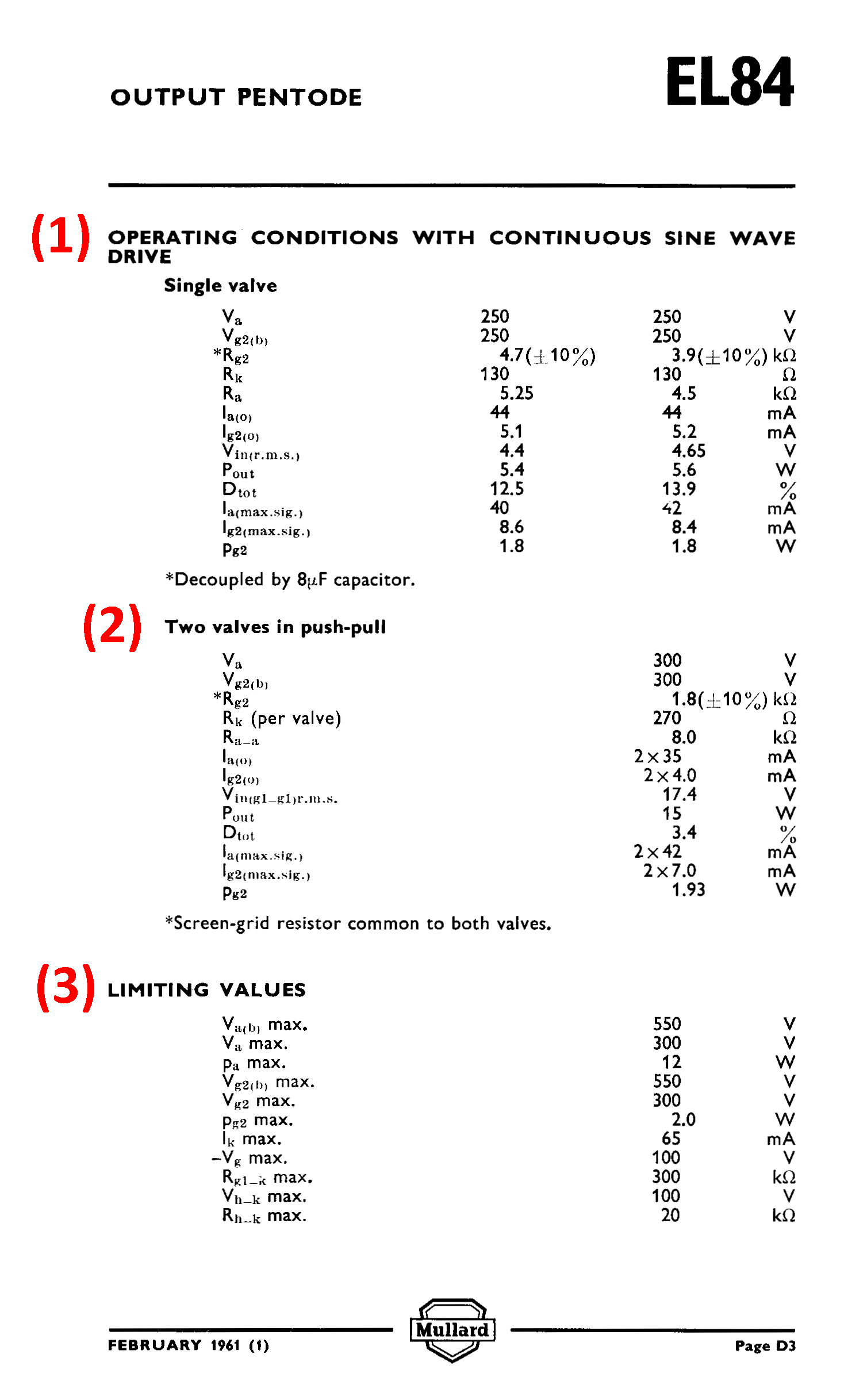

1) Condizioni operative con all'ingresso un'onda sinusoidale continua. Nella prima sezione in un amplificatore single-ended.

2) Nella seconda sezione in un amplificatore push-pull.

3) Valori limite di impiego, ovvero valori da non superare mai pena la morte prematura della valvola.

esempio di lettura di un datasheet: MULLARD del 1964, pagina n.4

Nella pagina sopra:

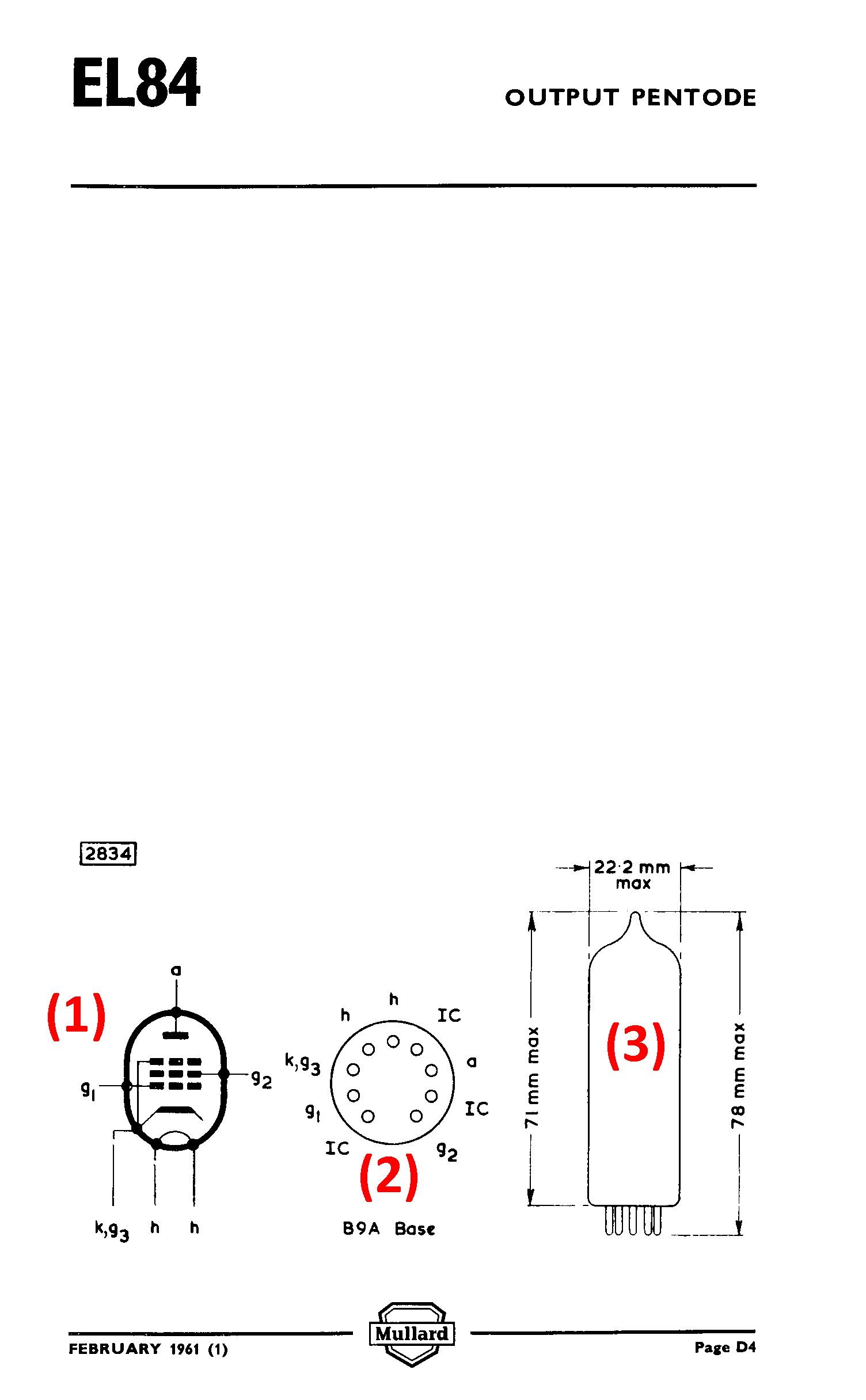

1) Disegno della valvola con relativi collegamenti fra i reofori e gli elementi interni.

2) Disegno dello zoccolo della valvola.

3) Ingombro della valvola.

esempio di lettura di un datasheet: MULLARD del 1964, pagina n.5

Nella pagina sopra:

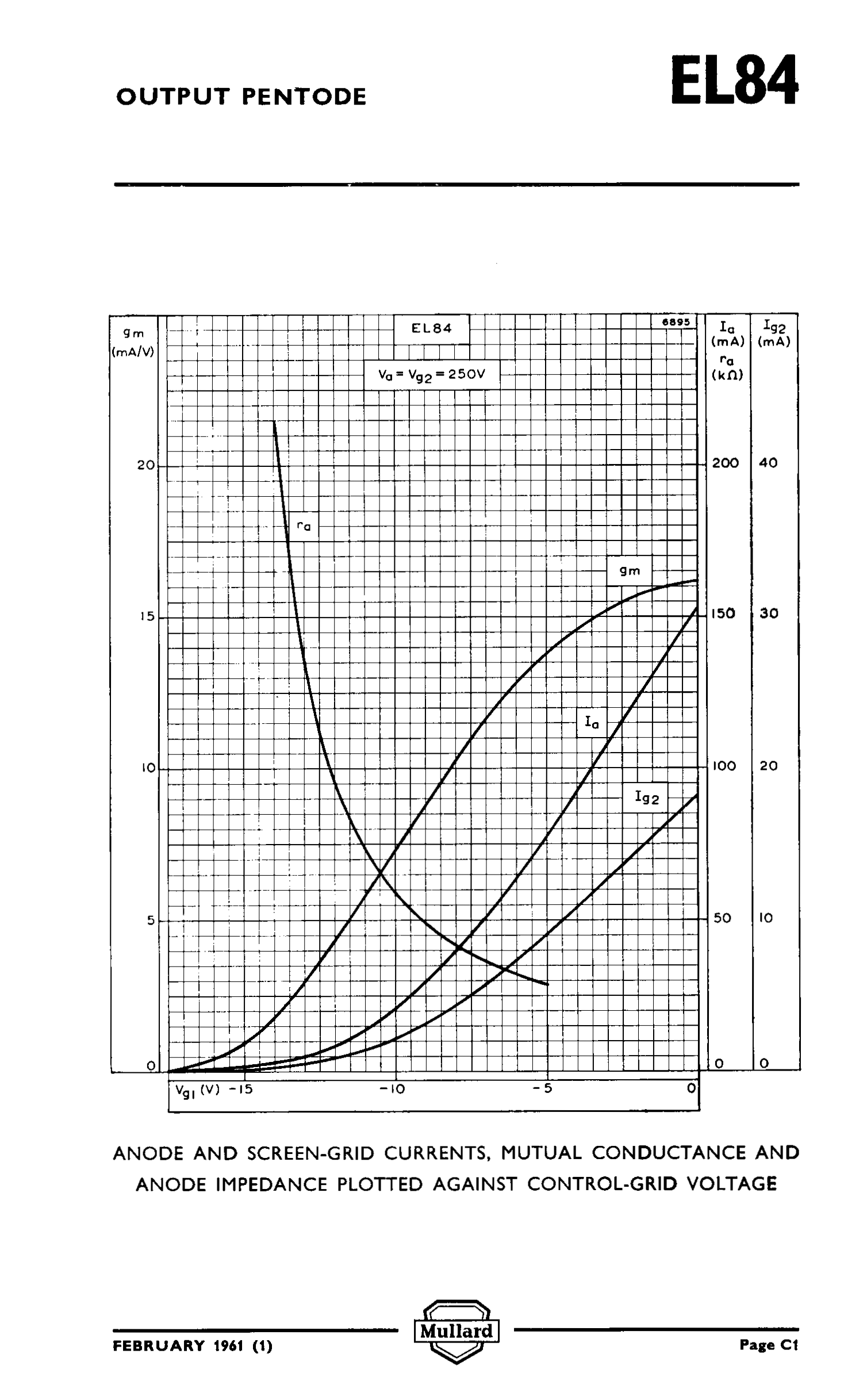

Corrente anodica e di griglia schermo, conduttanza mutua e impedenza anodica disegnate al variare della tensione di polarizzazione della griglia controllo.
Si tratta di un grafico abbastanza "raro".

esempio di lettura di un datasheet: MULLARD del 1964, pagina n.6

Nella pagina sopra:

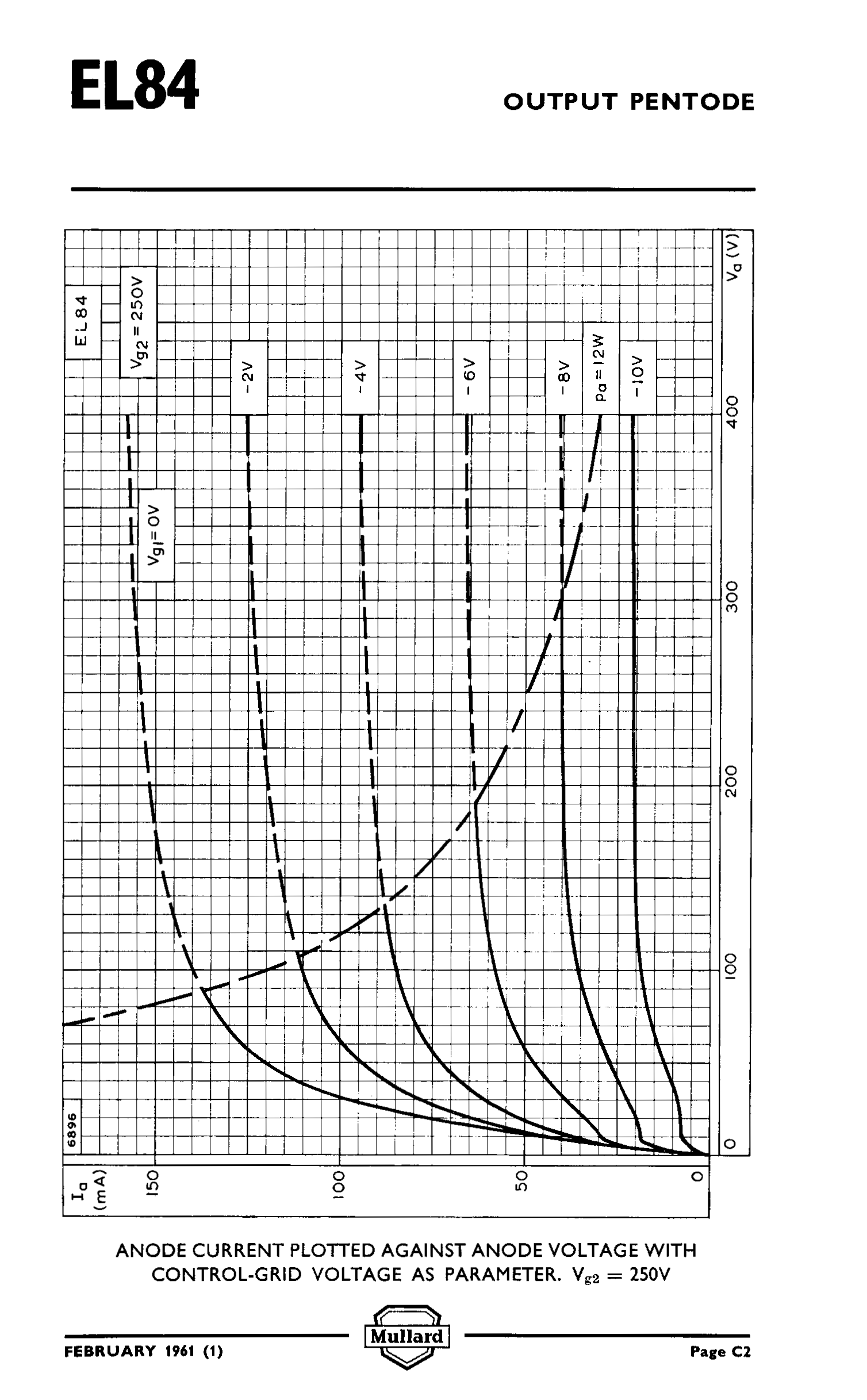

Grafico delle caratteristiche anodiche, ovvero curva della corrente anodica in funzione della tensione anodica e della tensione di griglia schermo.

Questo è solo un esempio di interpretazione dei dati di una valvola, fatto fra l'altro su un triodo, valvola di per se semplice.
Prossimamente faremo lo stesso esercizio su una valvola un po' più complessa, come ad esempio un pentodo.
