Resistori: come calcolarne il valore

Calcolo del valore di un resistore con il codice dei colori

Il valore Ohmnico di un resistore di piccola potenza (potenza massima dissipabile 1/8 W - 1/4 W - 1/2 - 1 W) è in genere stampigliato sullo stesso utilizzando il codice dei colori o direttamente, con delle scritte sullo stesso.
Nel caso di utilizzo del codice dei colori il valore può essere codificato utilizzando un numero di bande variabile, in funzione dei dati che si vogliono riportare. Esempio di interpretazione dei colori per risalire al valore di un resistore a 4 bande di colore.

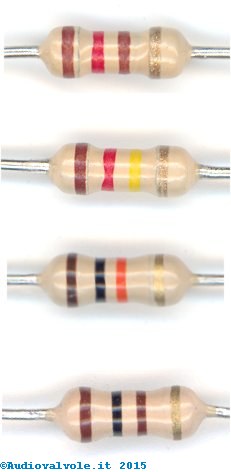

In un resistore il cui valore è stampigliato sullo stesso con il codice dei colori le prime due bande definiscono le prime due cifre del valore ohmnico mentre la terza banda è il moltiplicatore e la quarta banda la tolleranza. Di seguito alcuni esempi:

Resistori
  1. Marrone/rosso/marrone/oro: quattro bande di colore
    Marrone=1
    Rosso=2
    Marrone= moltiplica X 101 (101=10)
    Oro= Tolleranza del ±5%
    Quindi 12 x 10 = 120Ω con la tolleranza del 5% (ultima banda color oro)
    Il valore del resistore è compreso fra 120±5% ovvero 120-((120/100)*5)=114 e 120+((120/100)*5)=126
  2. Marrone/rosso/giallo/oro: quattro bande di colore
    Marrone=1
    Rosso=2
    Giallo= moltiplica X 104 (104=10000)
    Oro= Tolleranza del ±5%
    Quindi 12 x 10000= 120000Ω con la tolleranza del 5% (ultima banda color oro)
    Il valore del resistore è compreso fra 120000±5% ovvero 120000-((120000/100)*5)=114000 e 120000+((120000/100)*5)=126000
  3. Marrone/nero/arancio/oro: quattro bande di colore
    Marrone=1
    Nero=0
    Arancio= moltiplica X 103 (103=1000)
    Oro= Tolleranza del ±5%
    Quindi 10 x 1000 = 10000Ω con la tolleranza del 5% (ultima banda color oro)
    Il valore del resistore è compreso fra 10000±5% ovvero 10000-((10000/100)*5)=9900 e 10000+((10000/100)*5)=10100
  4. Marrone/nero/marrone/oro: quattro bande di colore
    Marrone=1
    Nero=0
    Marrone= moltiplica X 101 (101=10)
    Oro= Tolleranza del ±5%
    Quindi 10 x 10 = 100Ω con la tolleranza del 5% (ultima banda color oro)
    Il valore del resistore è compreso fra 100±5% ovvero 100-((100/100)*5)=95 e 100+((100/100)*5)=105
Colore Colori significativi Moltuplicatore Tolleranza Coefficiente di temperatura (ppm/K)
Nero 0 ×100 250 U
Marrone 1 ×101 ±1% F 100 S
Rosso 2 ×102 ±2% G 50 R
Arancio 3 ×103 15 P
Giallo 4 ×104 (±5%) 25 Q
Verde 5 ×105 ±0.5% D 20 Z
Blu 6 ×106 ±0.25% C 10 Z
Viola 7 ×107 ±0.1% B 5 M
Grigio 8 ×108 ±0.05% (±10%) A 1 K
Bianco 9 ×109
Oro ×10−1 ±5% J
Argento ×10−2 ±10% K
Nessuno ±20% M

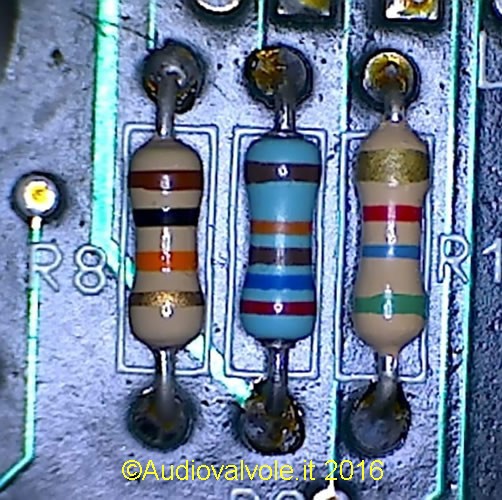

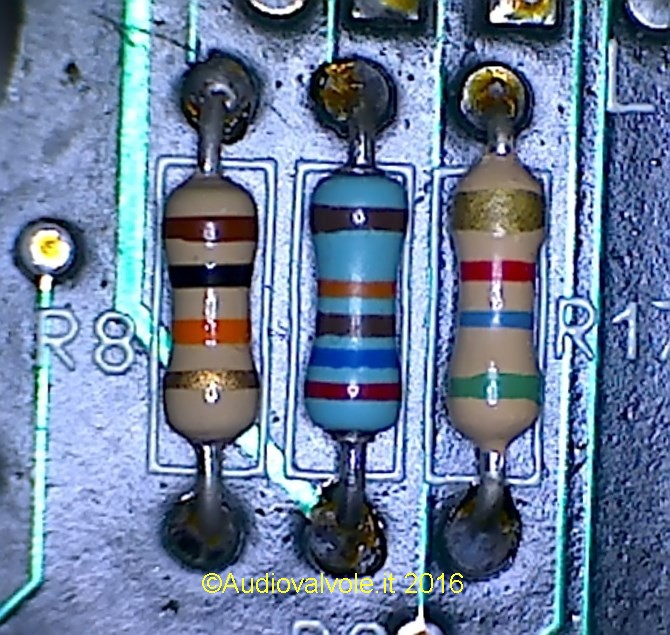

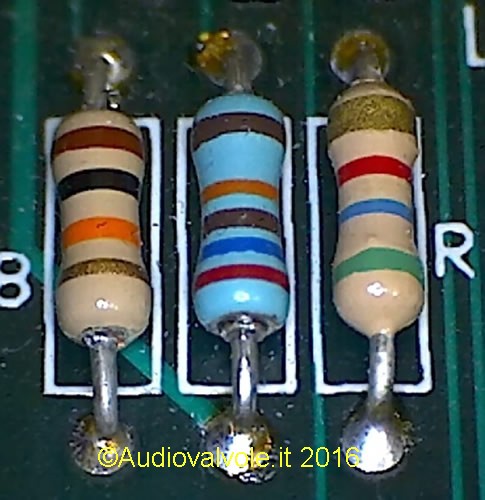

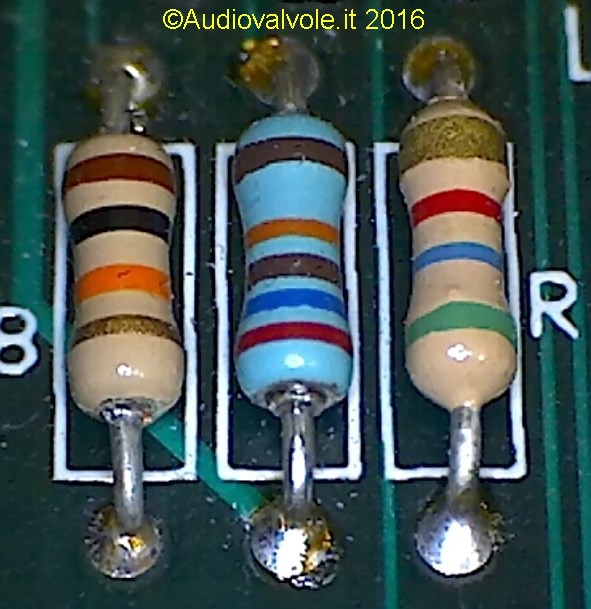

Nelle immagini sotto dei resistori (nell'immagine il resistore centrale) a 5 fasce di colore.

Resistore con 5 bande di colore Resistore con 5 bande di colore

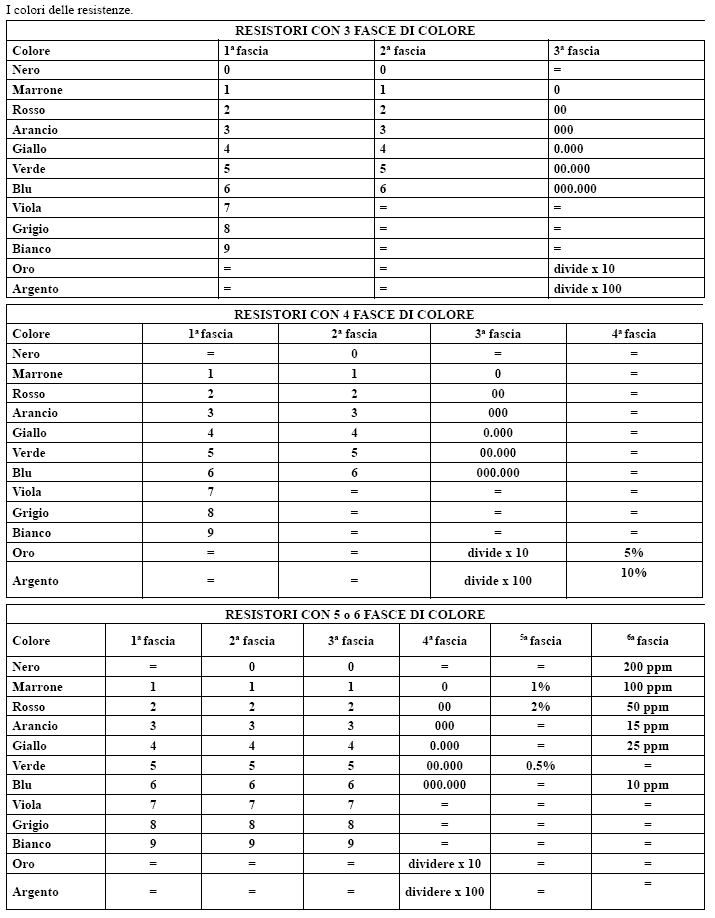

Tabella valori dei resistori

Resistore SMD con codice stampigliato: come si interpreta

In pratica la lettera "R" identifica la virgola, mentre nel caso di valori ohmnici elevati l'ultima cifra è il numero degli zeri da aggiundere in fondo.

Codice Stampigliato Resistenza Tolleranza
R100 0,1Ω in genere ± 1%
1R0 in genere ± 5%
1R00 in genere ± 1%
102 1  kΩ (1000Ω ) in genere ± 5%
1001 1 kΩ (1000Ω ) in genere ± 1%
100 10Ω in genere ± 5%
10 10Ω in genere ± 5%

Per avere un'idea esatta dei valori standard dei resistori commerciali andare alla tabella dei valori standard.

Valore ohmnico di un Resistore: consiglio operativo

Io in genere non mi affido mai ciecamente alla lettura del valore o alla interpretazione del codice dei colori, prima di montare un resistore ne controllo il valore con uno strumento. Il valore di un resistore, specie nel caso di lunghi tempi di stoccaggio può cambiare considerevolmente. Sempre meglio misurarlo con un ohmmetro digitale per verificare che il valore reale non sia fuori tolleranza rispetto al valore letto sul resistore.
