Shield RTC DS3231 per Arduino

Shield RTC DS3231 per Arduino: Note generali

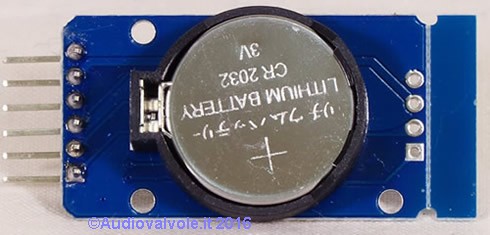

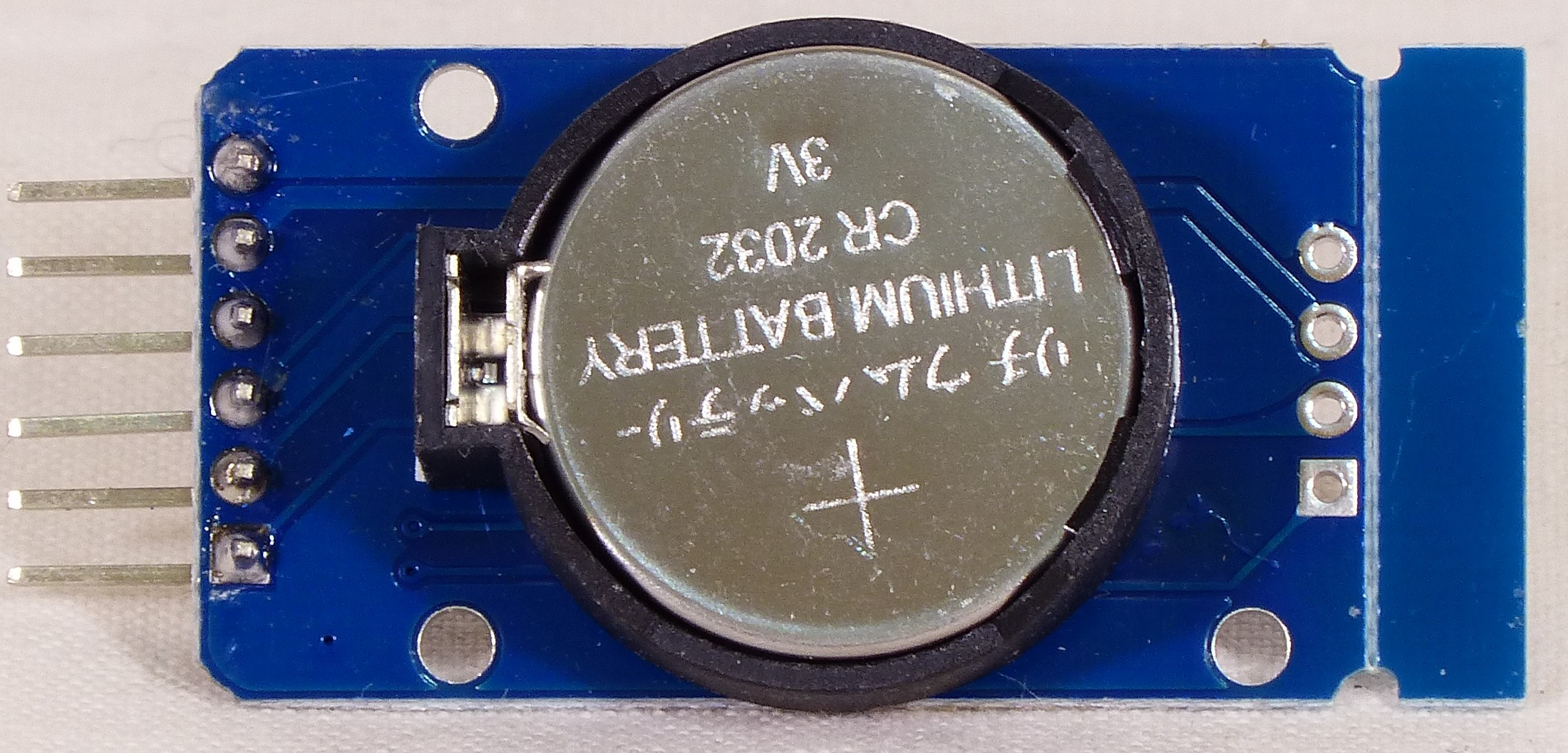

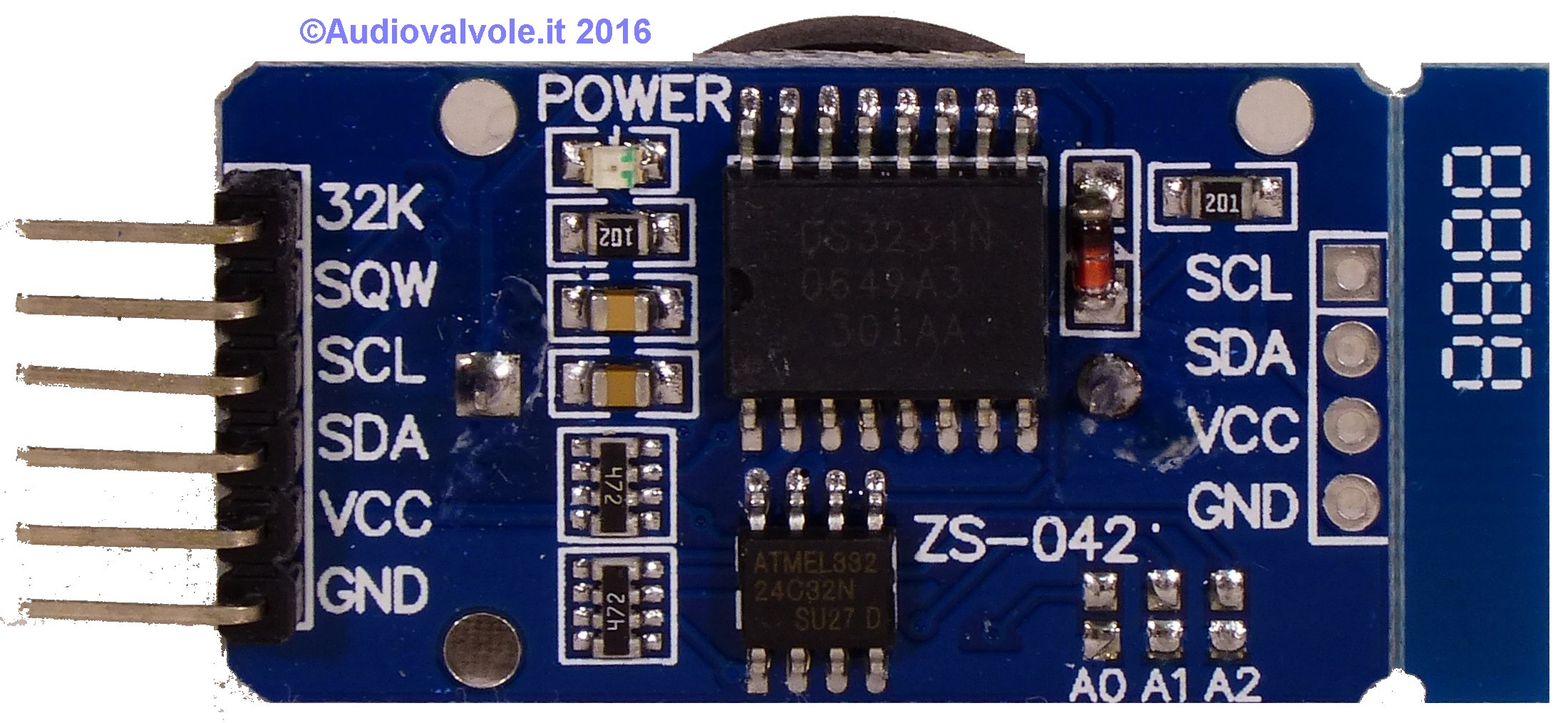

Arduino non possiede al suo interno un sistema RTC ( Real Time Clock ) da cui estrapolare dati temporali (ore, minuti, secondi e data) caratterizzati da una certa precisione, funzione necessaria quando questo dato è essenziale, per esempio per realizzare un orologio digitale oppure un data logger. Nelle figure 1 e 2 possimo vedere uno shield RTC realizzato con un integrato DS3231 (Maxim), un RTC preciso e dal basso costo, realizzato con un oscillatore stabilizzato termicamente.

Shield RTC DS3231 per Arduino Shield RTC DS3231 per Arduino
Figura N.1 Figura N.2

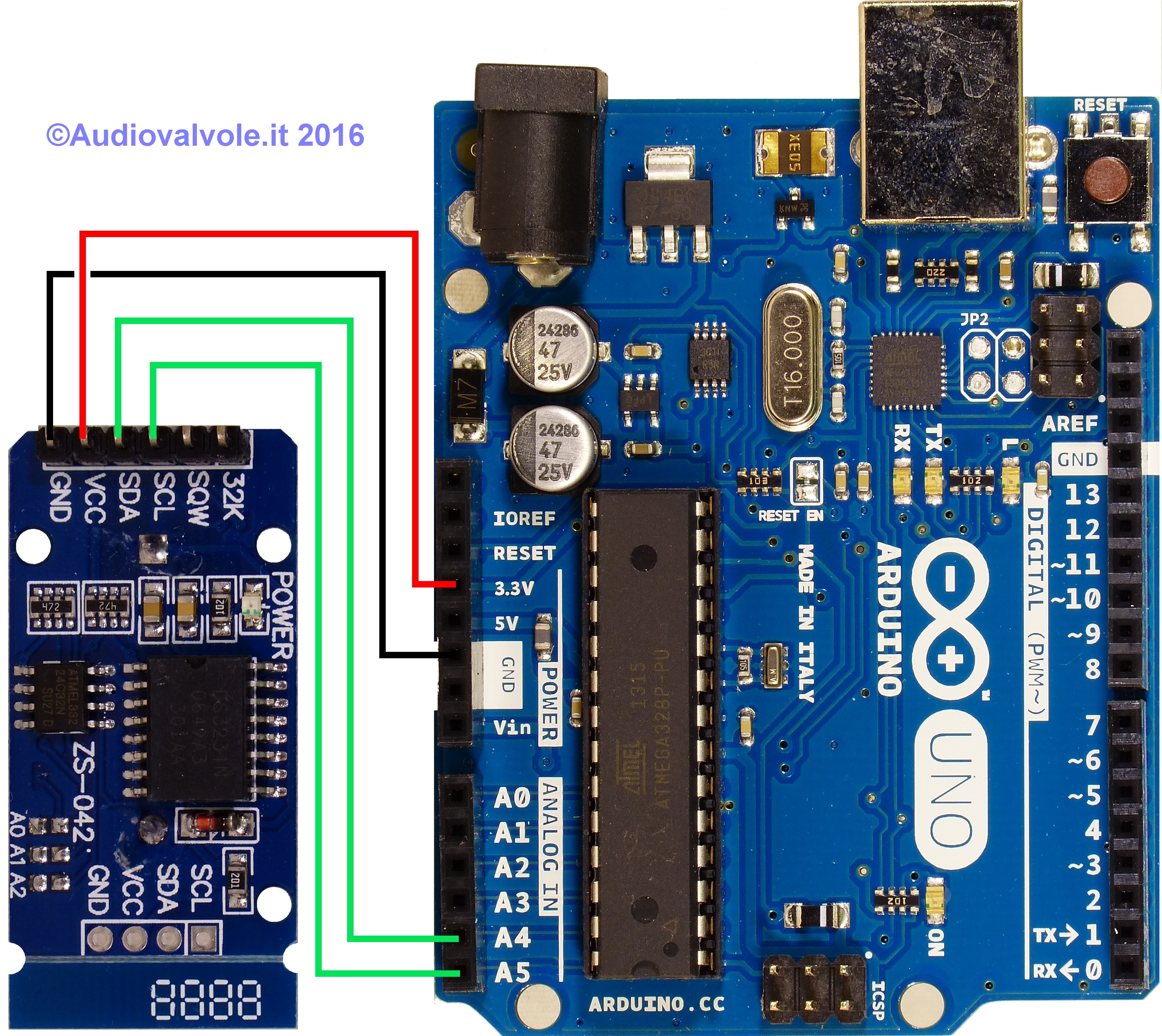

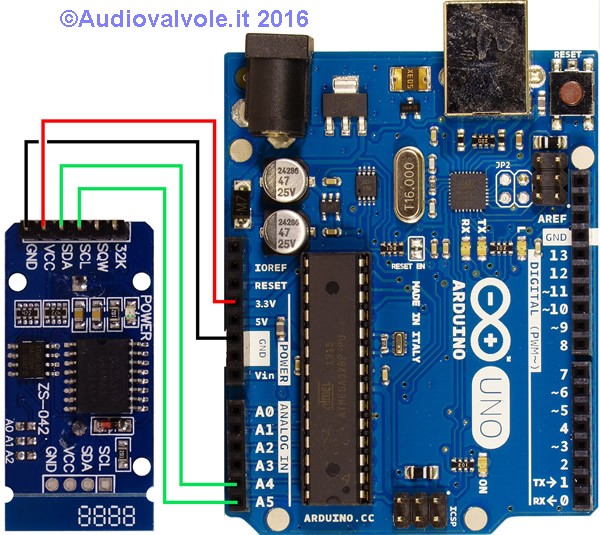

Collegamento Shield RTC DS3231 per Arduino UNO
Collegamento lato RTC Collegamento lato Arduino UNO
VCC 3,3V
GND GND
SLC A5
SDA A4
Figura N.3

Lo shield in oggetto incorpora anche una Eprom da 32K che non utilizziamo. Il piedino SQW dello shield è una uscita ad onda quadra proporzionale al clock dello shield.
