Tipologia delle Valvole: Valvole Multigriglia

Introduzione:

Per valvola multigriglia in questo contesto si intendono le valvole che hanno più griglie di un pentodo. Queste valvole vengono trattate solo per motivi di completezza perchè normalmente non trovano impiego nell'amplificazione audio, ma come convertitrici di frequenza o miscelatrici nel campo della radiofrequenza.

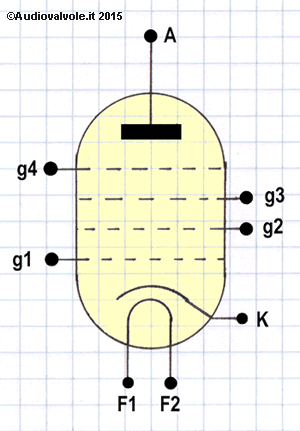

Valvola multigriglia Esodo

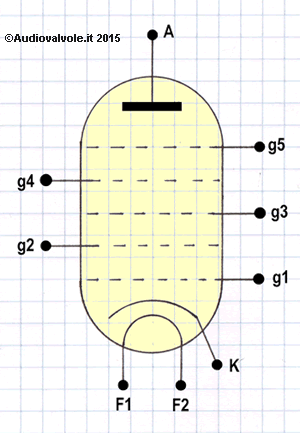

Valvola multigriglia Eptodo

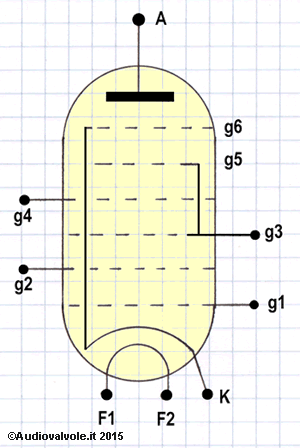

Valvola multigriglia Ottodo

Valvola multigriglia esodo Valvola multigriglia eptodo Valvola multigriglia ottodo

A=Anodo
K=Catodo
F1-F2=Filamenti
g1=Griglia Controllo Oscillatore
g2=Grigia Placca
g3=Griglia Schermo
g4=Controllo RF

A=Anodo
K=Catodo
F1-F2=Filamenti
g1=Griglia Controllo Oscillatore
g2=Grigia Schermo
g3=Grigia Placca
g4=Griglia Schermo
g5=Controllo RF

A=Anodo
K=Catodo
F1-F2=Filamenti
g1=Griglia Controllo Oscillatore
g2=Griglia Placca
g3=Griglia Schermo
g4=Controllo RF
g5=Griglia Schermo
g6=Griglia di Soppressione

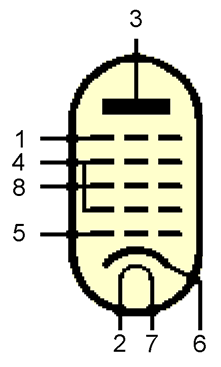

Esempio di una valvole tipo 6SA7 (miscelatore, oscillatore) valvola del 1938 dotata di cinque griglie. Si tratta quindi di un eptodo.

Valvola pentagriglia 6SA7

Funzione delle griglie e relativo piedino dello zoccolo.

g1(5): griglia oscillatrice
g2(4): griglia schermo
g3(8): griglia controllo (a pendenza variabile)
g4(4): griglia schermo
g5(1): griglia soppressione

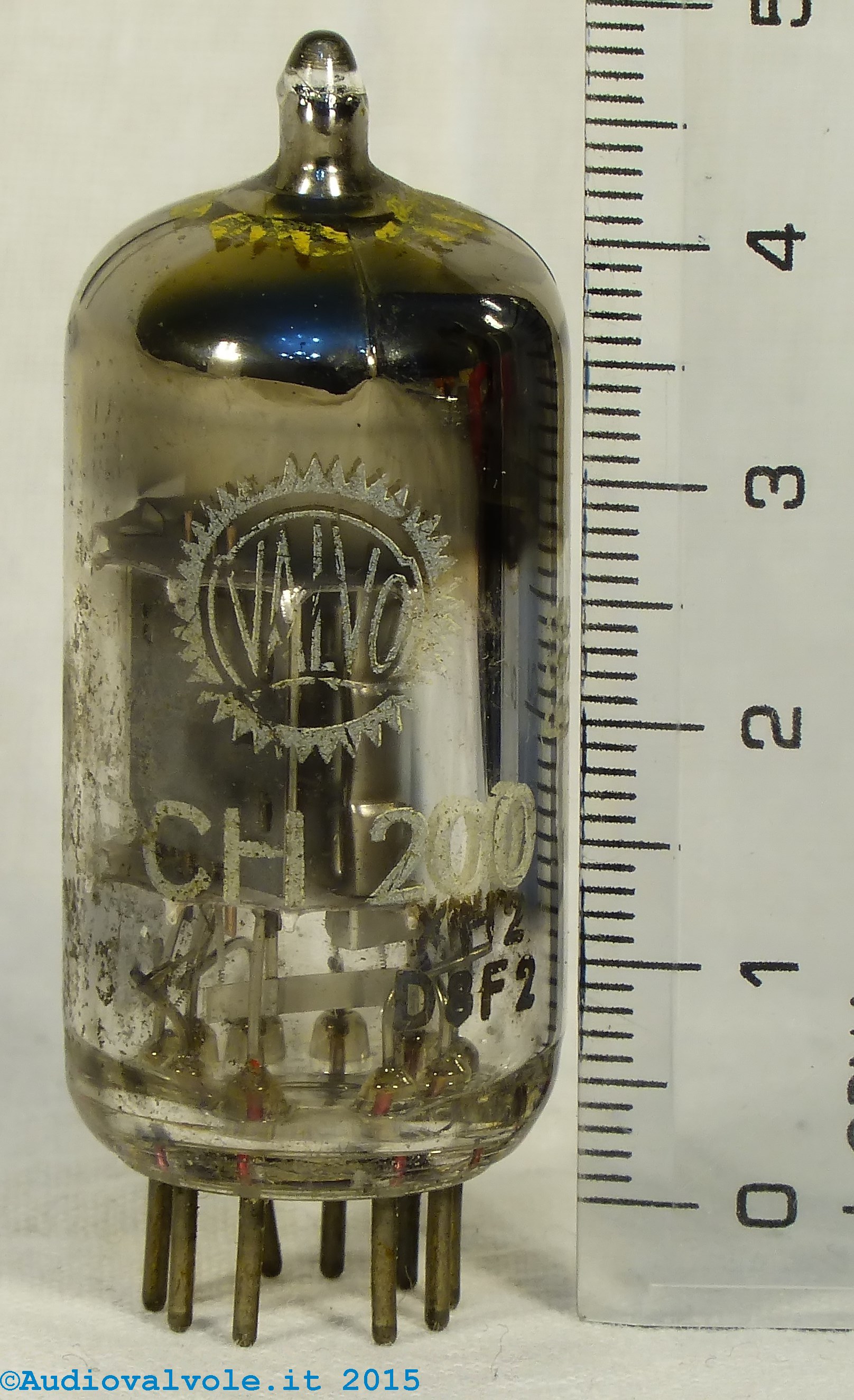

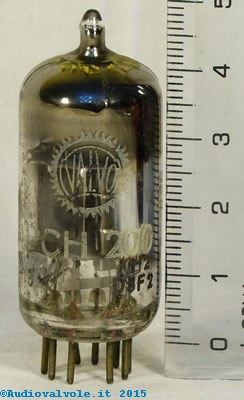

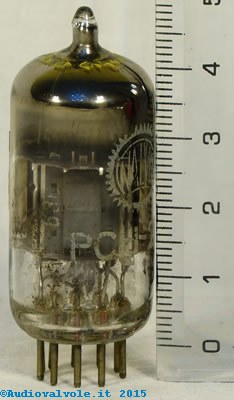

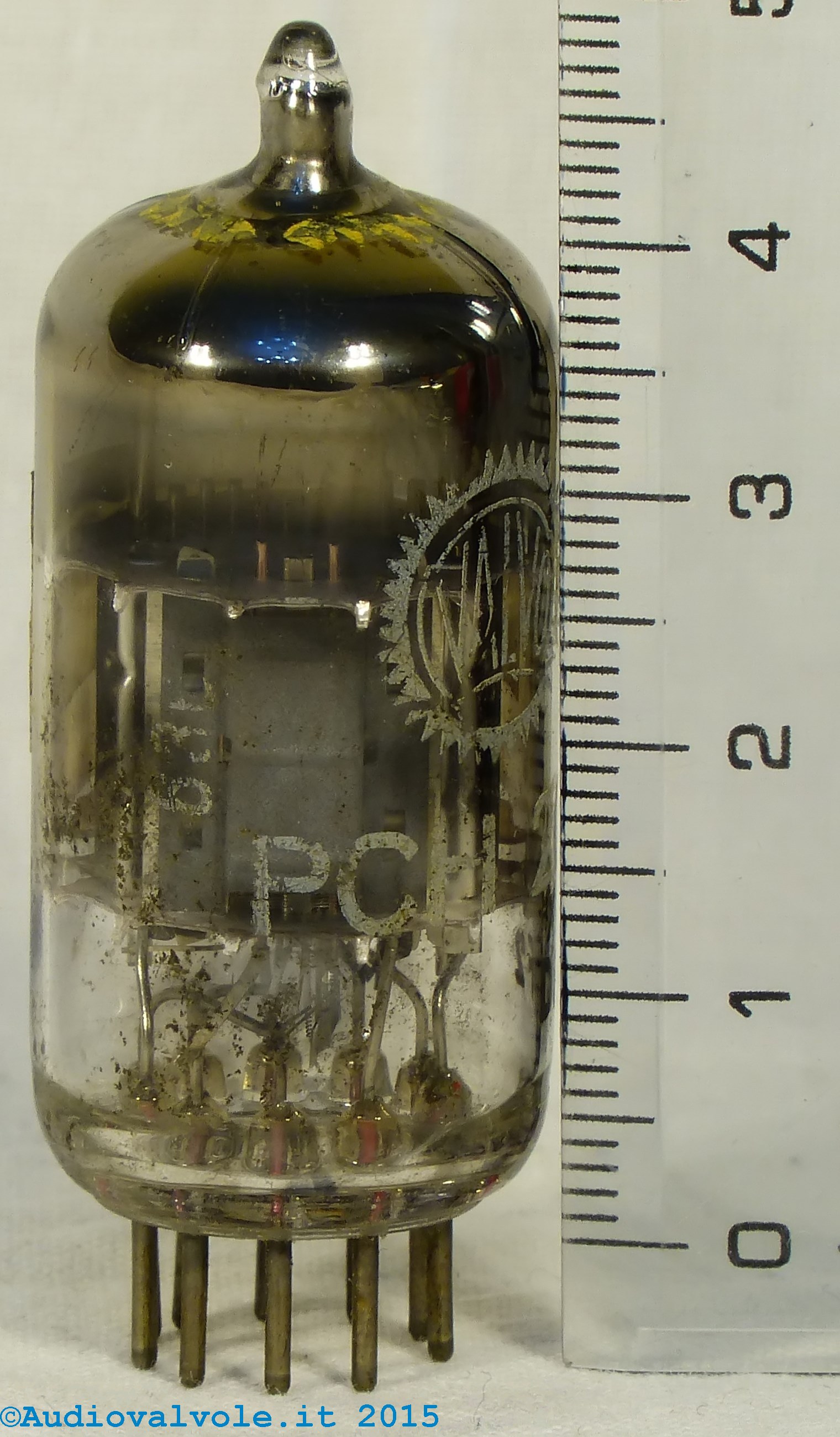

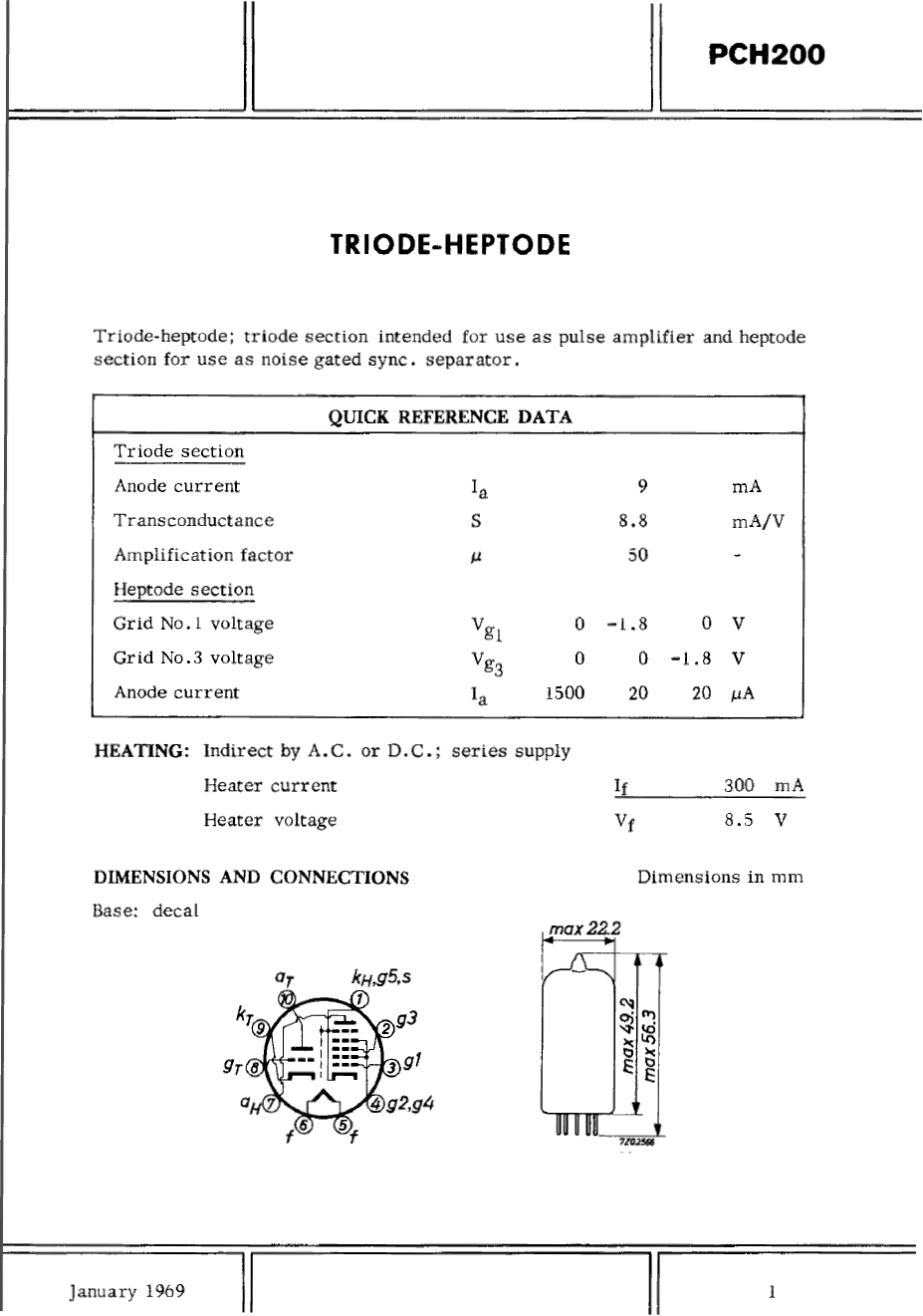

PCH200 Triodo Eptodo PCH200 Triodo Eptodo PCH200 Triodo Eptodo

Classico esempio di tubo relativamente piccolo ma contenente due valvole distinte di cui una un triodo e l'altra un eptodo. Pensate a quanto è complesso dal punto di vista meccanico creare una valvole del genere.
