Tipologia delle Valvole: Tetrodo a Fascio

Tetrodo a Fascio

Il tetrodo a fascio è usato sovente come valvola di potenza in vece del pentodo per il quale si propone come alternativa.
E' stato originariamente progettato e proposto per aggirare il brevetto Mullard (Philips) per il pentodo e nel contempo aggirare il problema degli elettroni che vengono estratti dall'anodo per emissione secondaria.
Nel 1933 venne brevettato il primo tetrodo a fascio.

Di seguito viene descritto nel dettaglio il funzionamento:

Gli elettroni vengono emessi dal catodo vengono regolati dalla griglia di controllo, passano attraverso la griglia schermo e a questo punto vengono focalizzati in una ristretta regione spaziale dalle placchette che differenziano il tetrodo a fascio dal tetrodo e formano un punto spaziale di potenziale negativo (in pratica una concentrazione di elettroni) che respingono gli elettroni emessi per emissione secondaria dall'anodo verso quest'ultimo. Praticamente si tratta di un espediente che crea di fatto una ulteriore griglia fittizia di soppressione sfruttando la geometria dello spazio e la repulsione elettrostatica.

Tetrodo a fascio

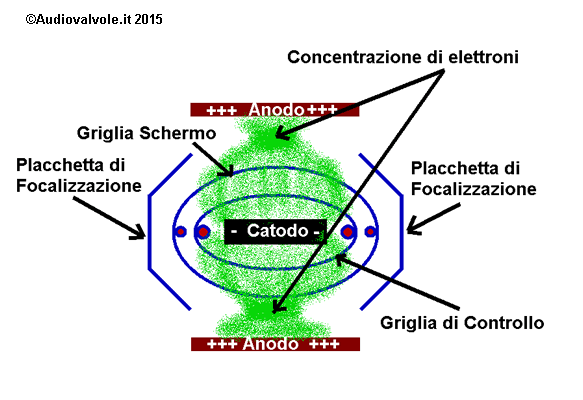

Nel disegno a lato si vede un tetrodo a fascio in sezione.
Come si può notare gli elettroni (in verde) vengono emessi dal catodo e il loro flusso verso l'anodo viene modellato dalle placchette di focalizzazione che provocano una concentrazione di elettroni in un ben preciso punto spaziale che funge da potenziale negativo simile alla griglia di soppressione del pentodo e limita gli elettroni emessi per emissione secondaria dall'anodo.
Praticamente in questo modo viene costruito un elettrodo virtuale che funziona come la griglia di soppressione di un pentodo.

Kt88

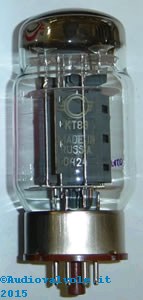

A sinistra l'immagine di un tetrodo a fascio kt88.

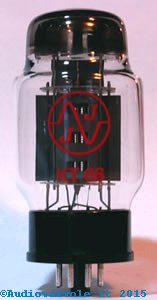

A destra l'immagine di un kt66. Ambedue le valvole sono normalmente impiegate negli amplificatori audio di potenza push-pull e negli amplificatori per chitarra elettrica in virtù della considerevole potenza che si ottiene in uscita.

Kt66
Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894

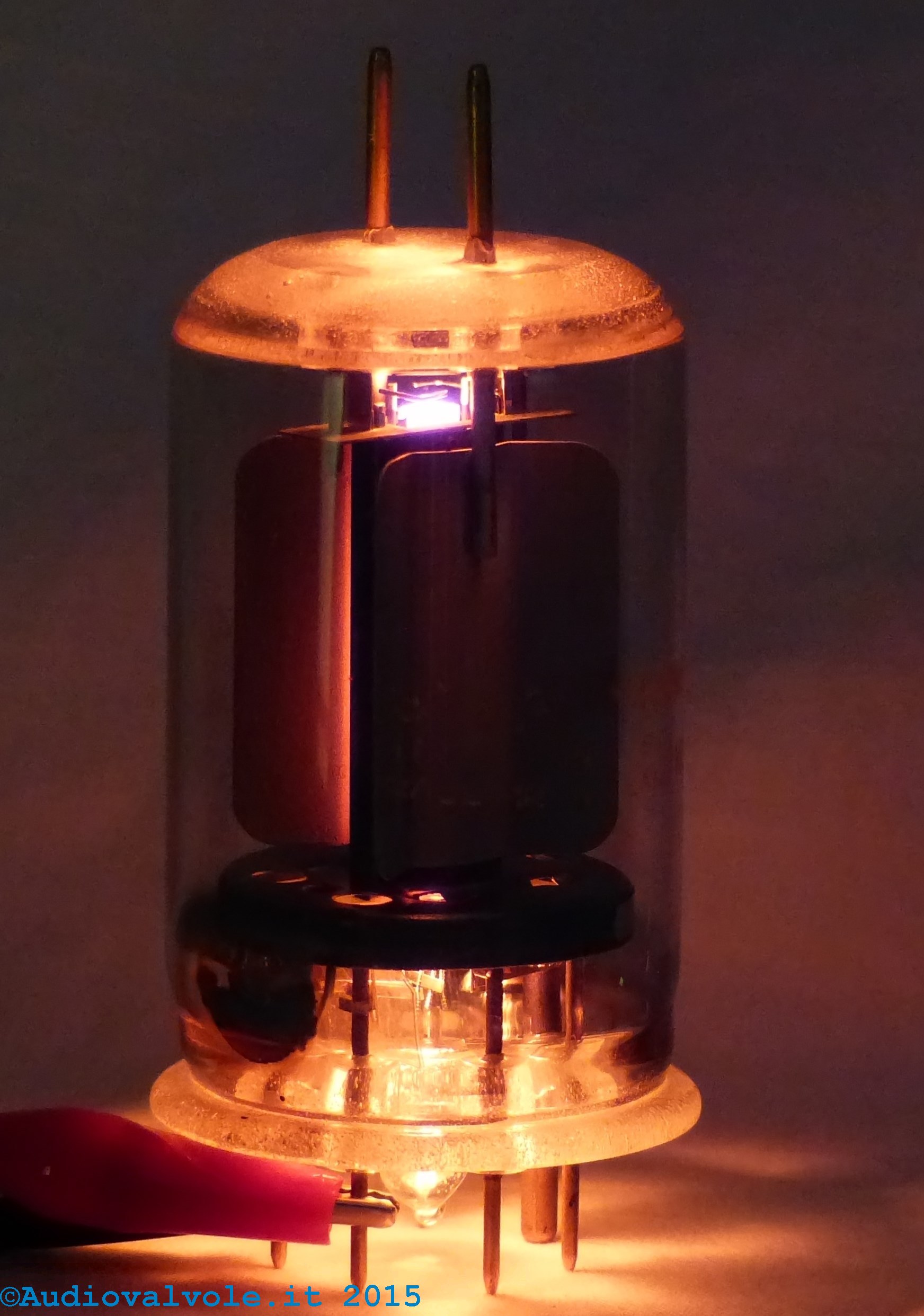

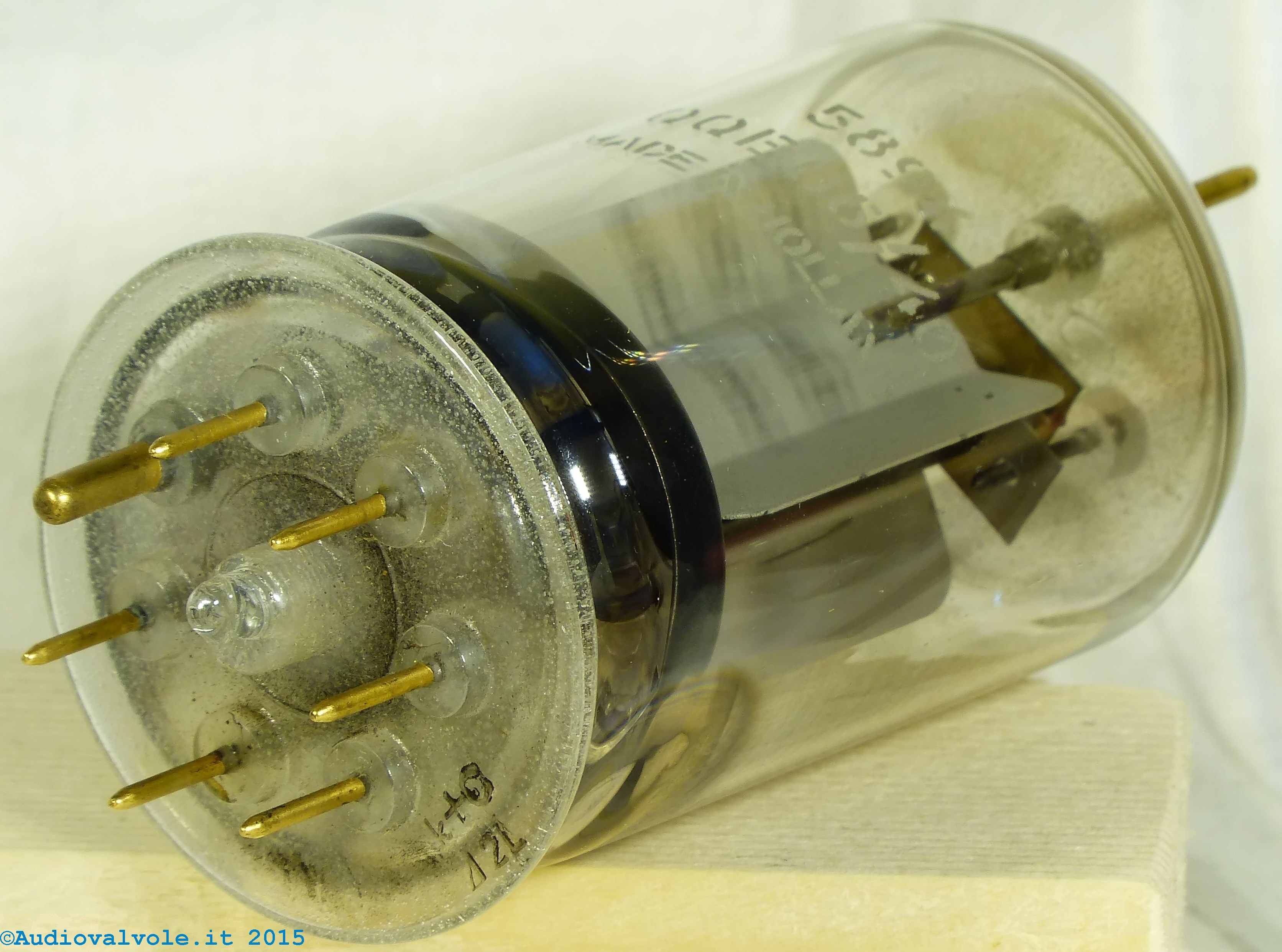

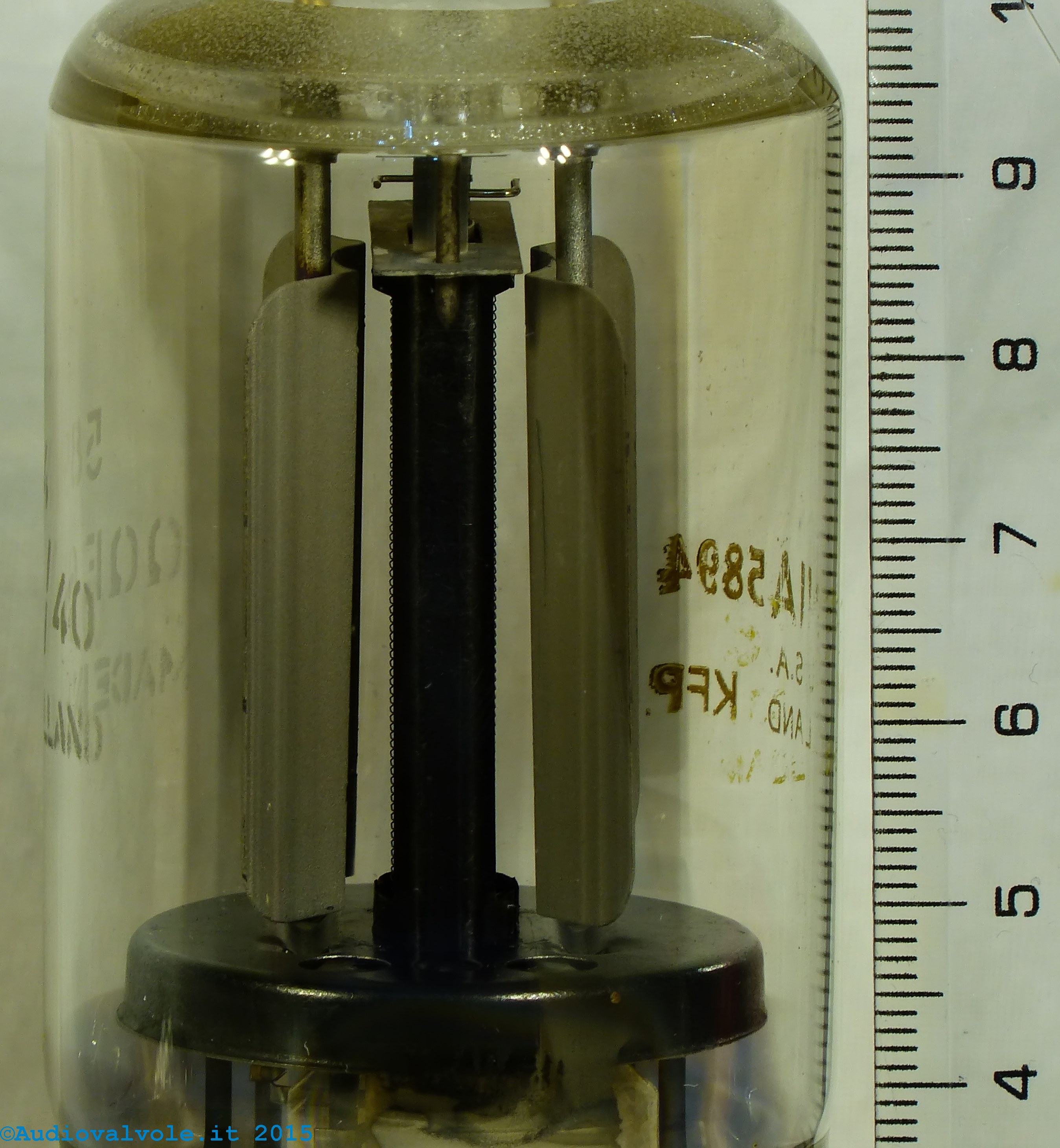

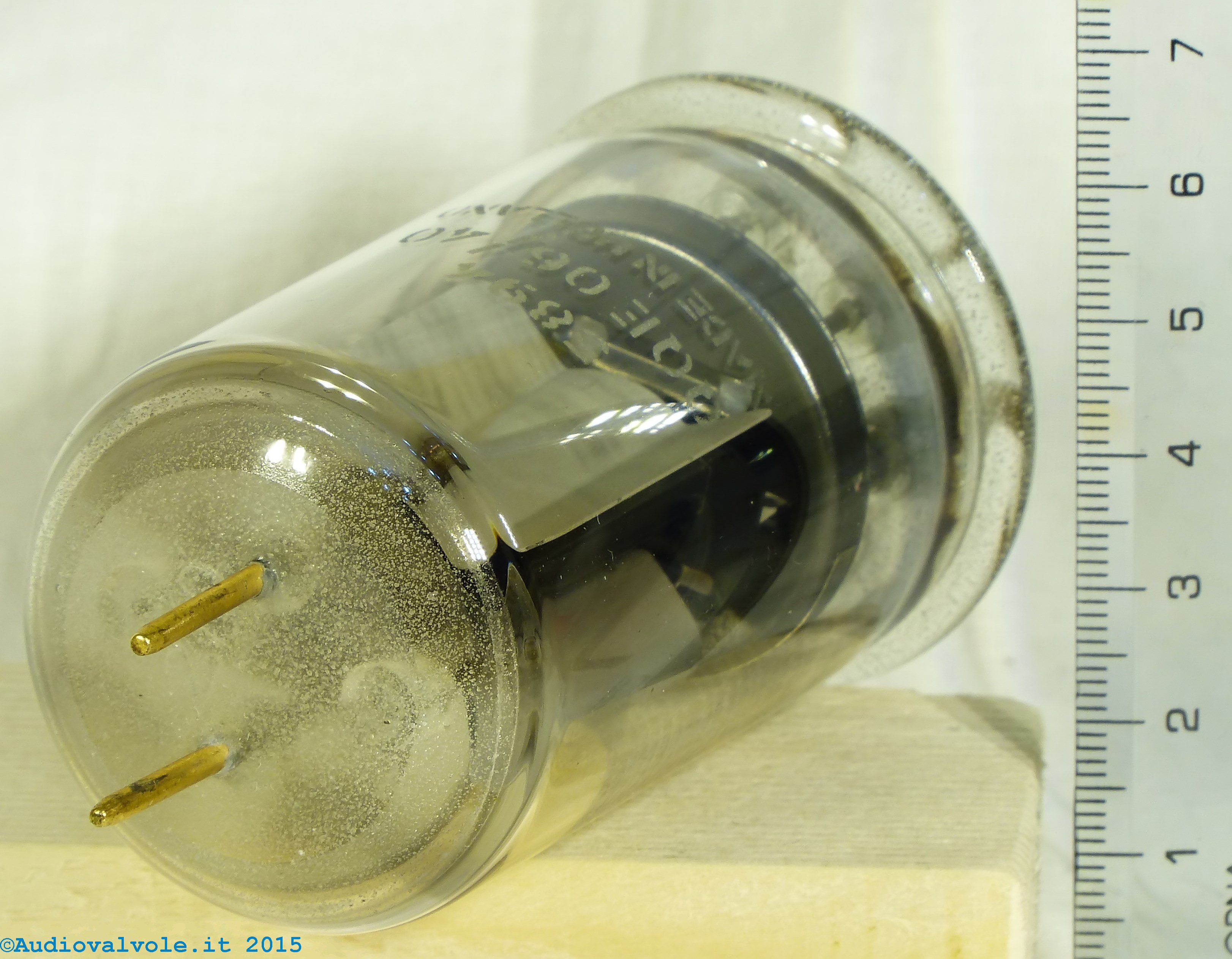

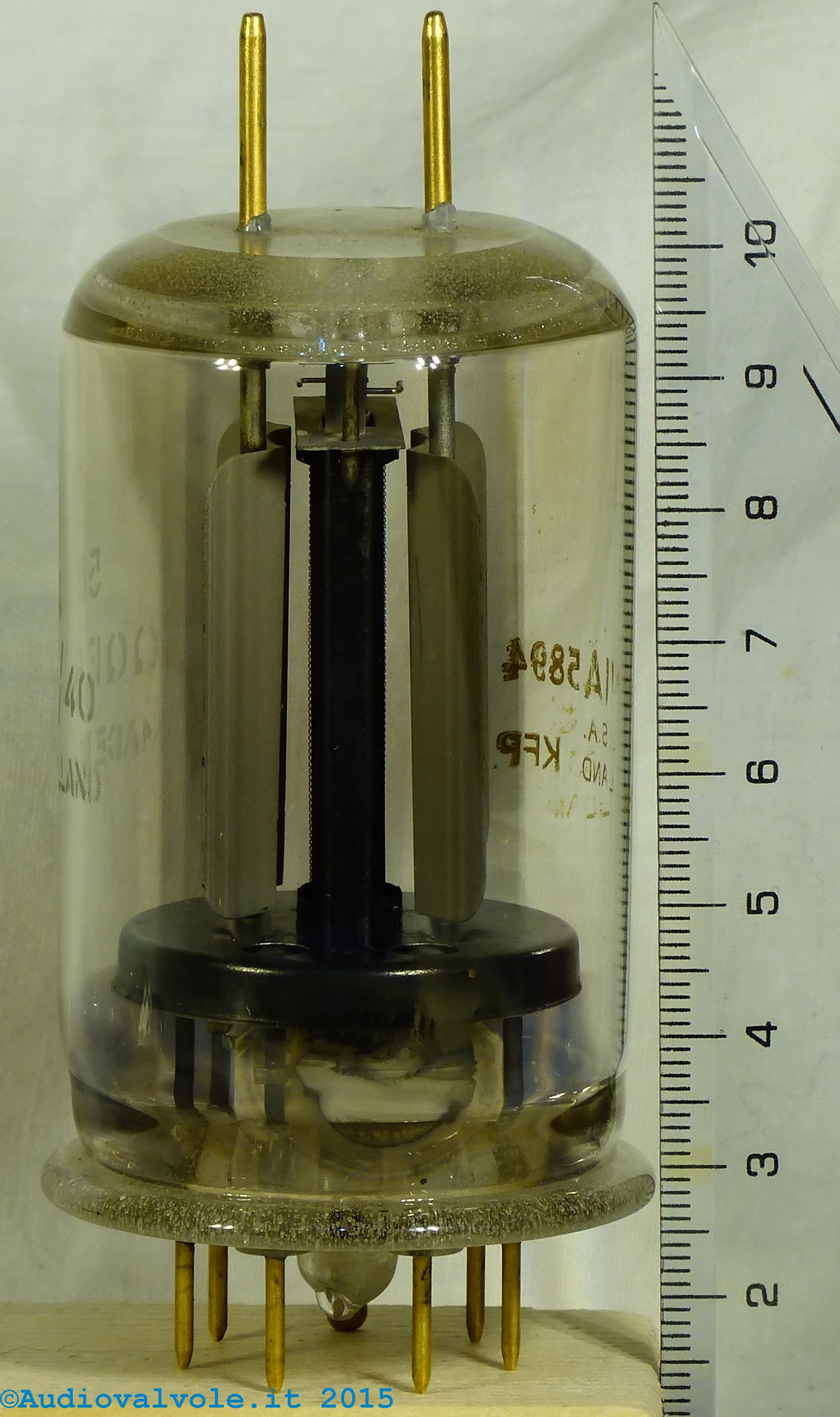

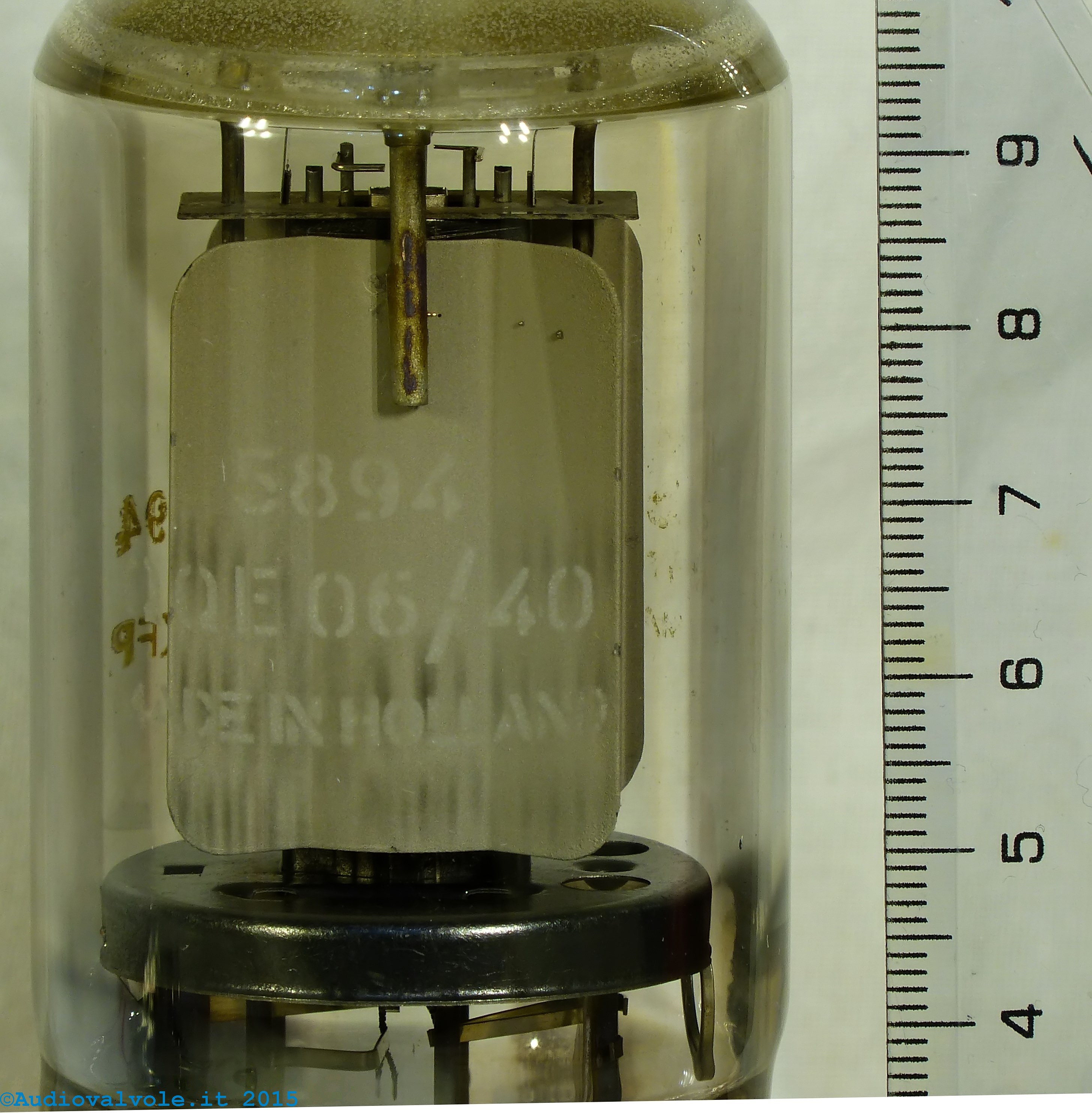

Doppio tetrodo a fascio 5894, valvola nata per l'amplificazione push-pull in radiofrequenza, adattabile all'utilizzo come amplificatore stereo single-ended per audiofrequenza.

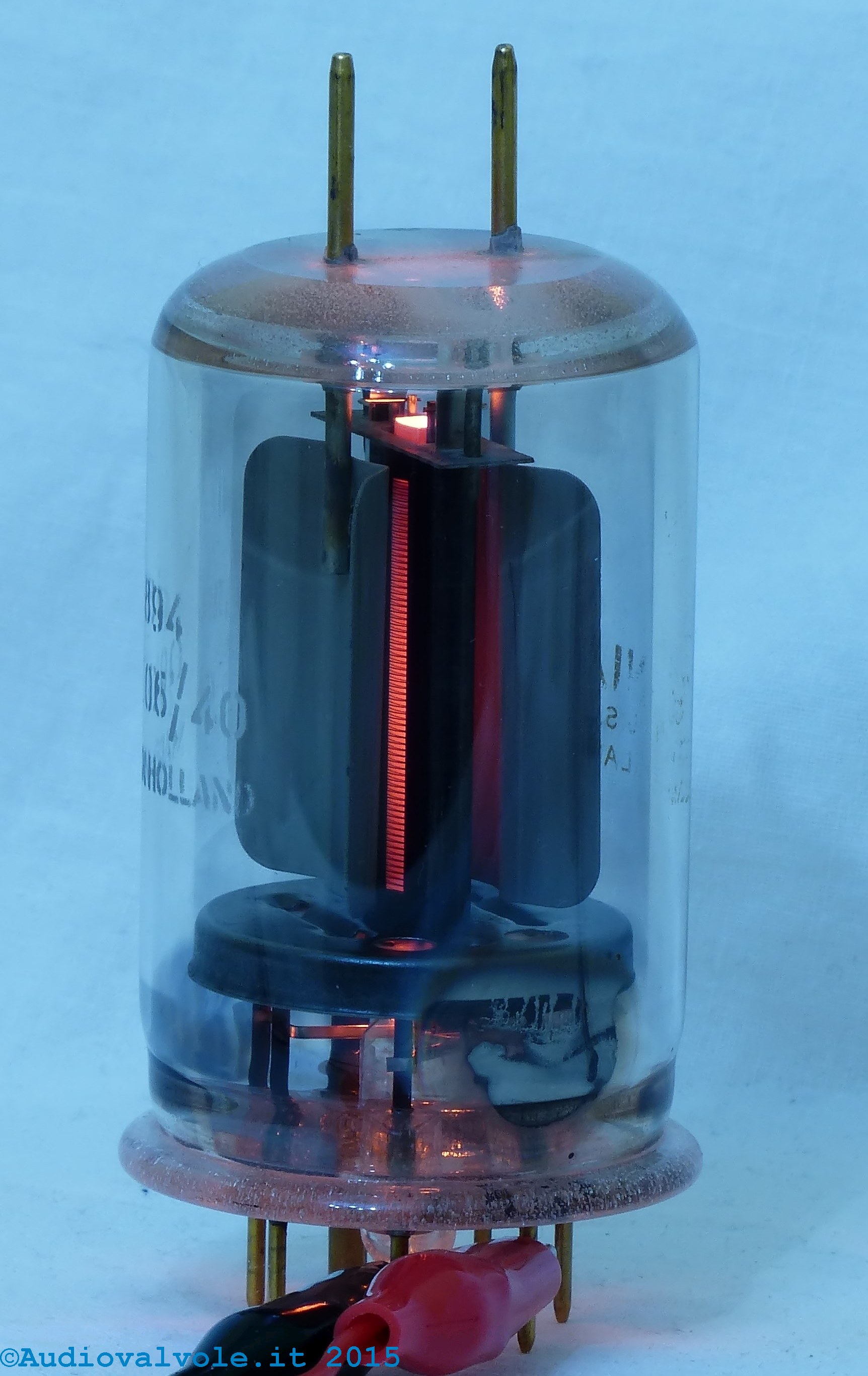

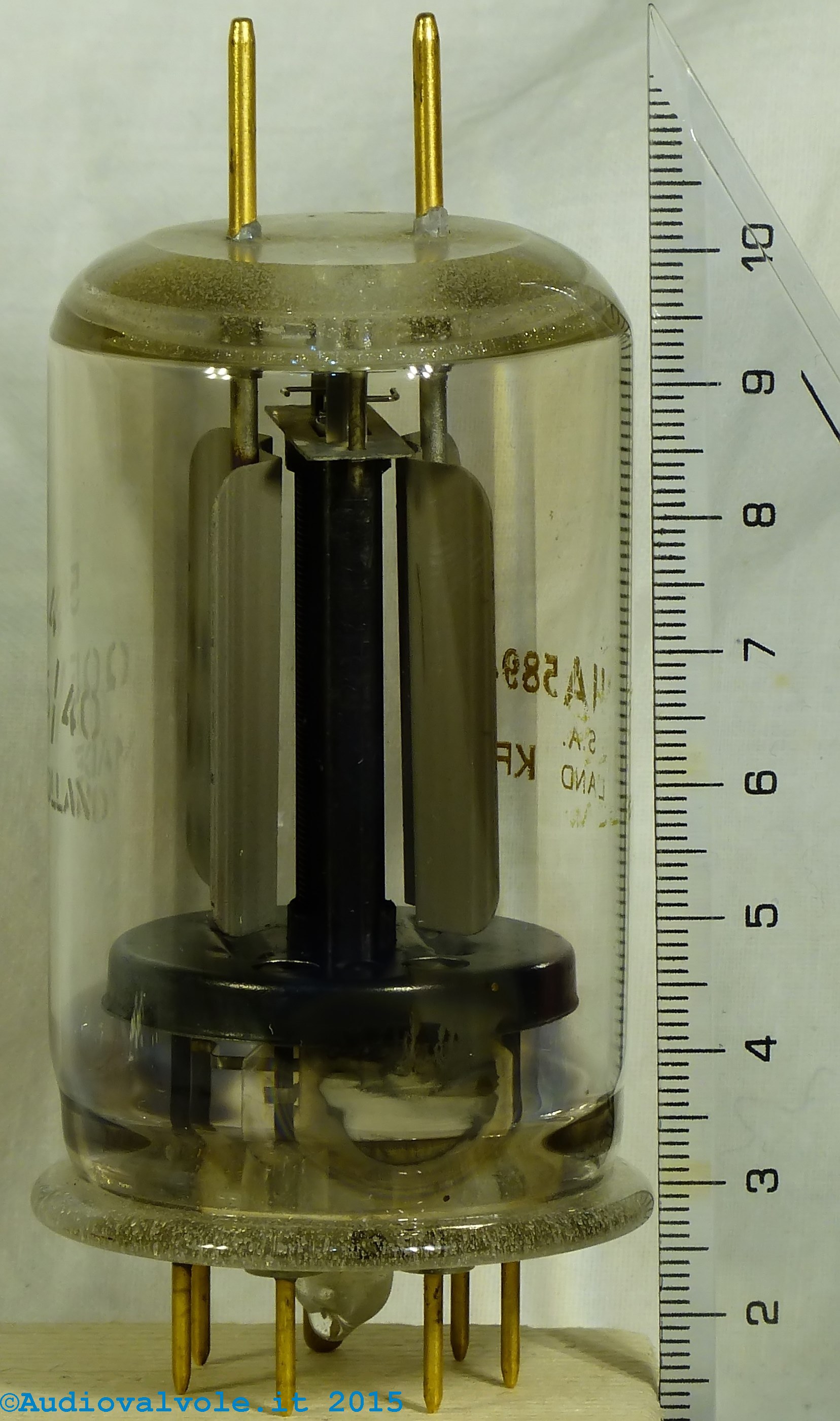

La valvola è stata fotografata con il filamento acceso e spento.

Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894 Doppio tetrodo a fascio 5894
