Caratteristiche Costruttive dell'involucro delle Valvole Termoioniche
La parte più esterna l'involucro che contiene gli elettrodi è una parte non meno importante della valvola termoionica stessa.
Deve avere delle caratteristiche peculiari, come la capacità si sopportare e smaltire il calore, la scarsa dilatazione termica, la capacità di sigillare al meglio il vuoto all'interno della valvola senza rilasciare gas durante il funzionamento.
Di solito l'involucro è costituito da vetro, non raramente da metallo o ceramica.
Dal punto di vista commerciale, per contenere i costi si è andati verso un tipo di costruzione meno costosa in cui lo zoccolo della valvola e l'involucro sono fatti delle stesso materiale che funge anche da isolante fra i piedini dello zoccolo.
Quindi la scelta più logica e meno dispendiosa è stata il vetro.
|

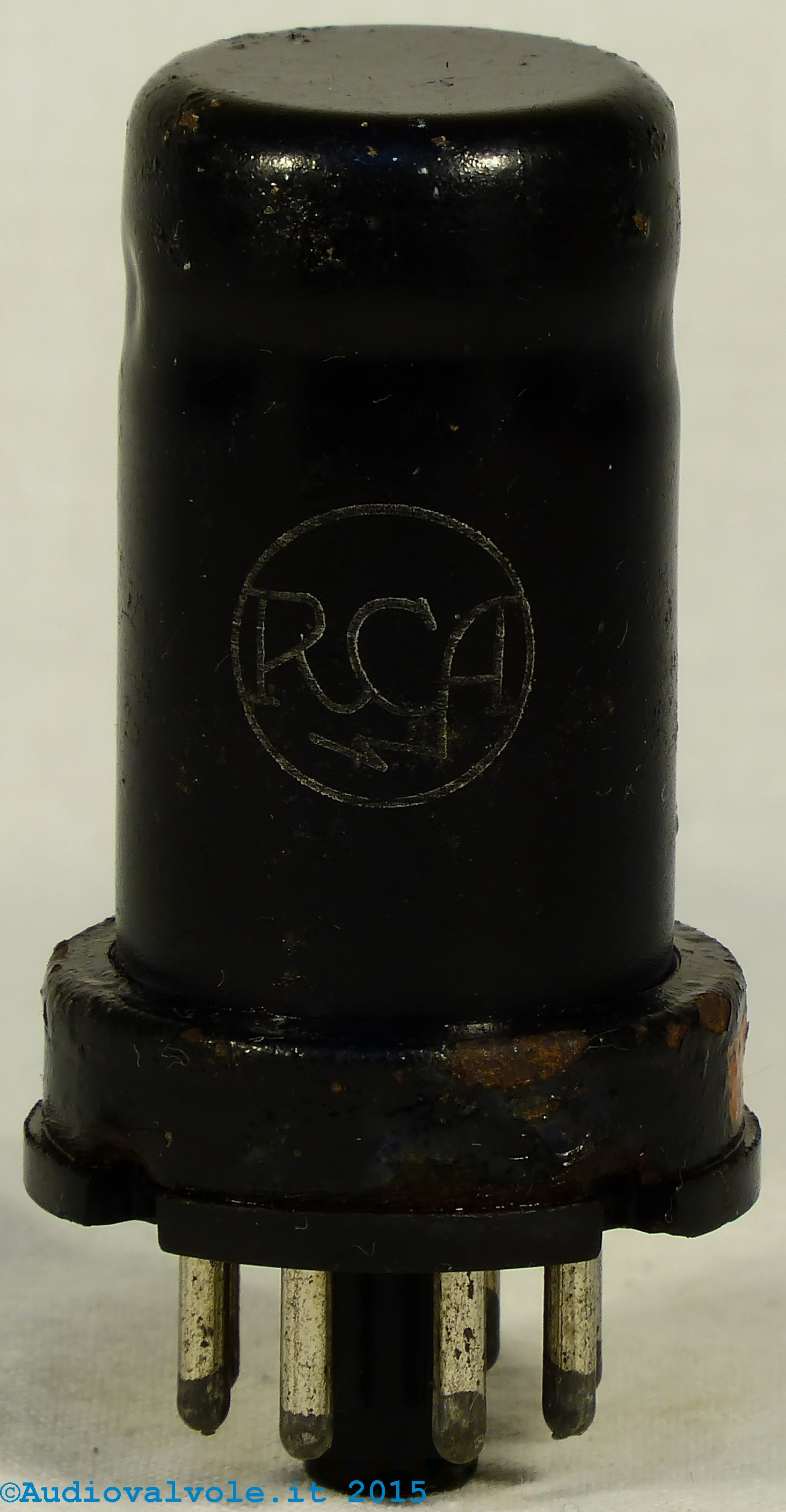

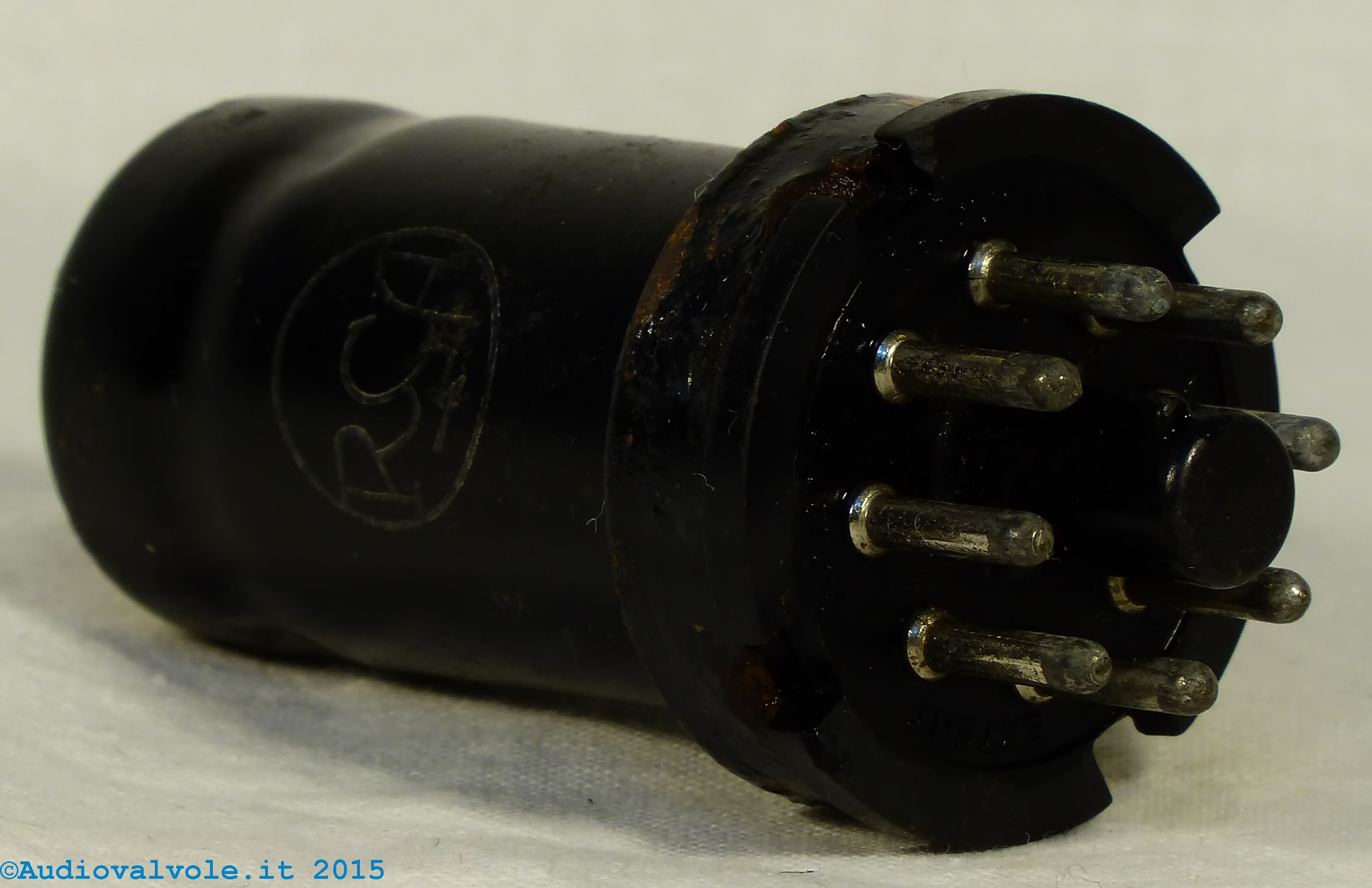

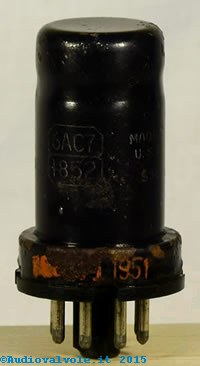

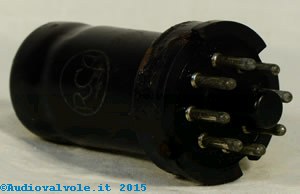

Valvola 6ac7 RCA.

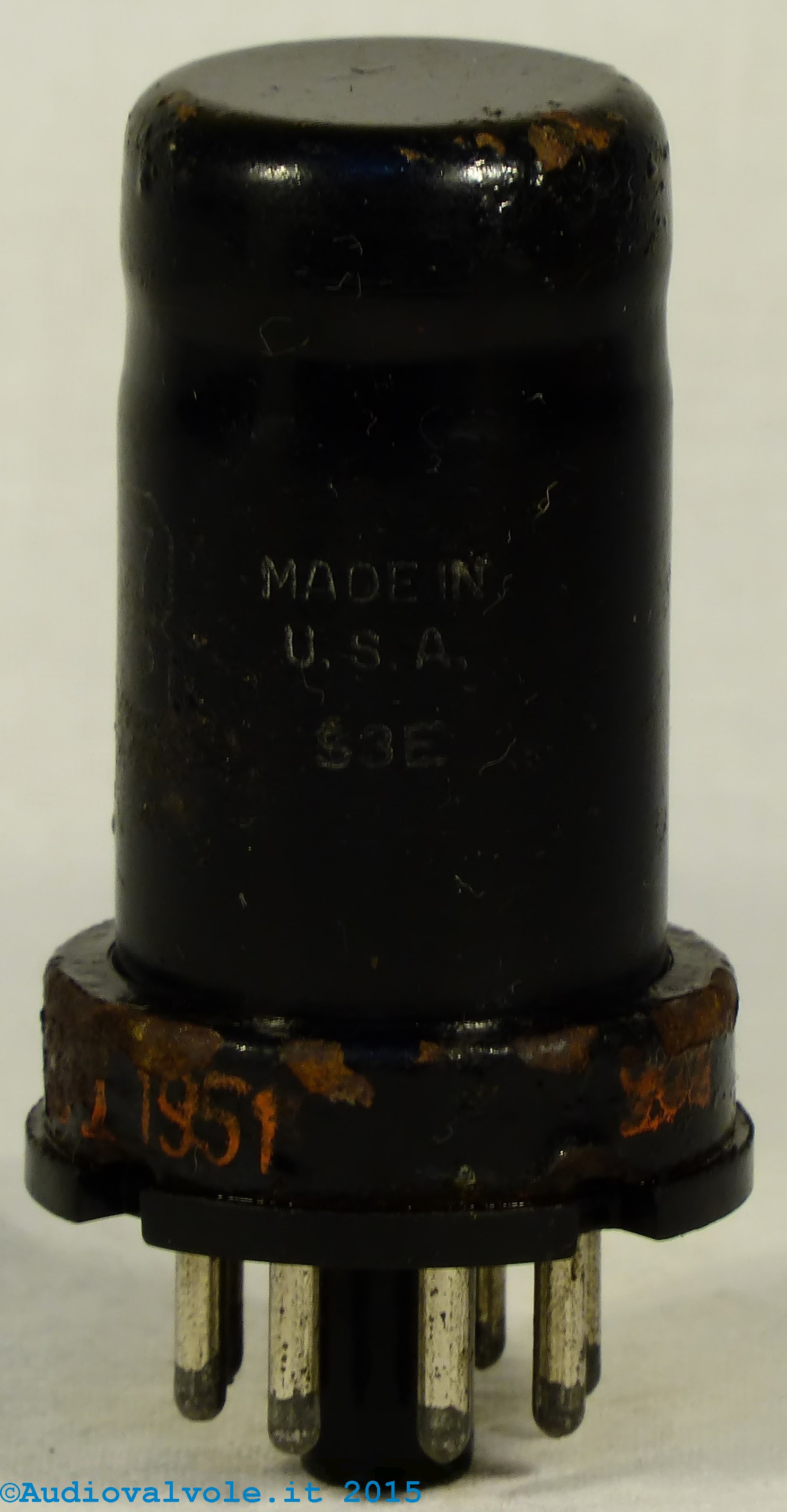

Si tratta di un pentodo di potenza con involucro metallico (lega ferrosa) fabbricato, come si vede dalla data stampigliata sullo zoccolo, nel 1951.
La valvola è in parte arrugginita ma è comprensibile per una valvola che ha più di 60 anni!!

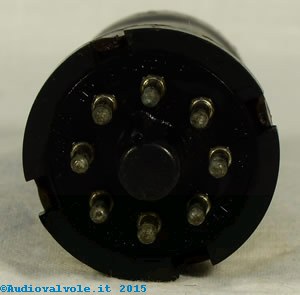

Come possiamo vedere la base è costituita da materiale isolante, in questo caso bachelite, in cui sono innestati i reofori che collegano la valvola al circuito esterno.
Questa base è incastonata sull'involucro esterno che è realizzato in lega ferrosa.
Da notare che l'involucro non corrisponde con l'anodo ne è collegato elettricamente a quest'ultimo ma è esattamente uguale alla realizzazione in vetro, in più funge da schermatura sia magnetica che elettrostatica ed è collegato ad un perno reoforo che di solito va poi messo a massa.
Purtroppo questo tipo di involucro ci toglie la possibilità di una ispezione interna che ci permetterebbe di determinare facilmente se nella valvola ci sono infiltrazioni di aria esterna e anche un po' della magia di vedere illuminarsi il catodo. |
 |  |  |

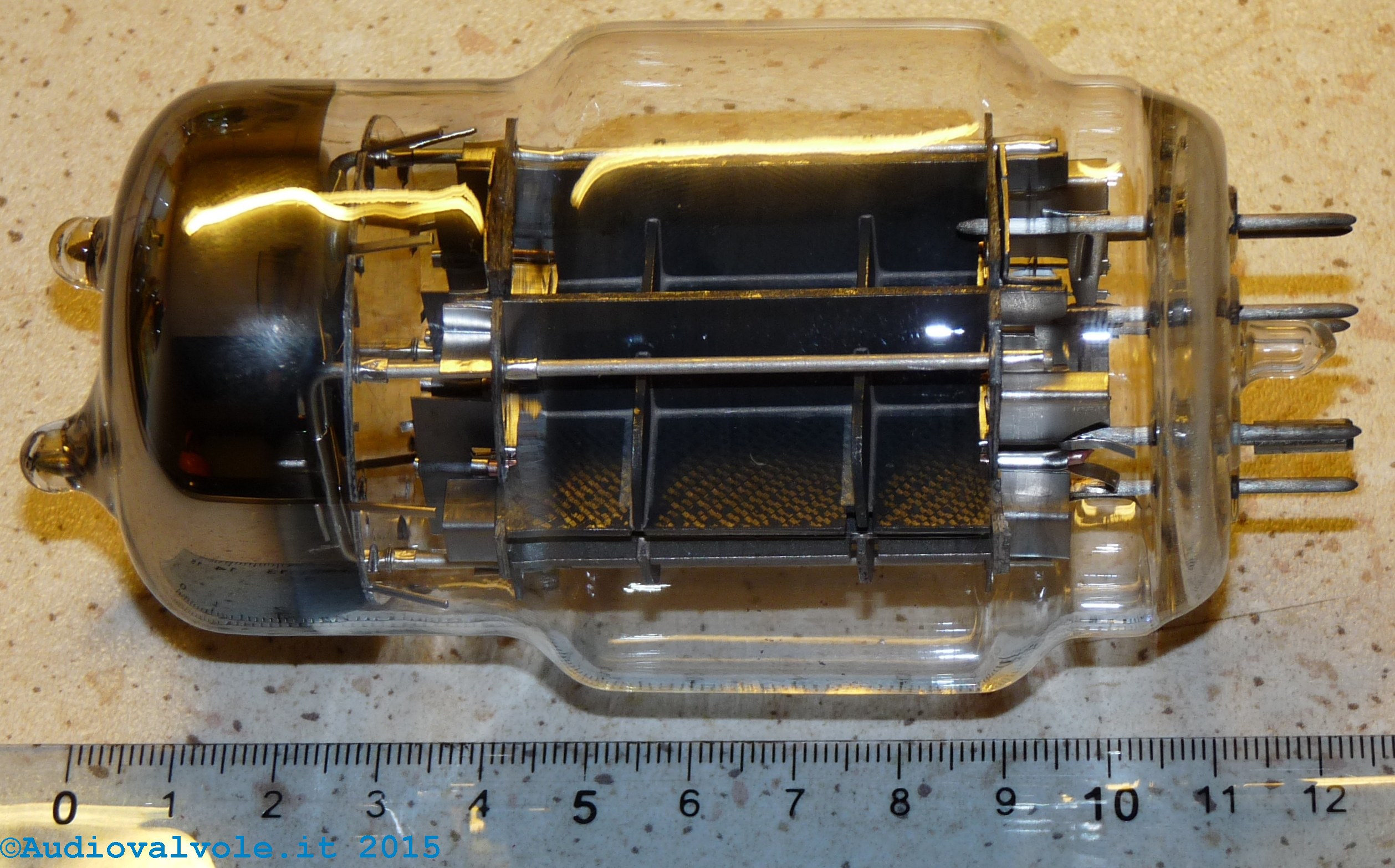

Esempio di valvola di grandi dimensioni con involucro completamente in vetro compreso lo zoccolo dal quale spuntano i terminali in lega ferrosa.

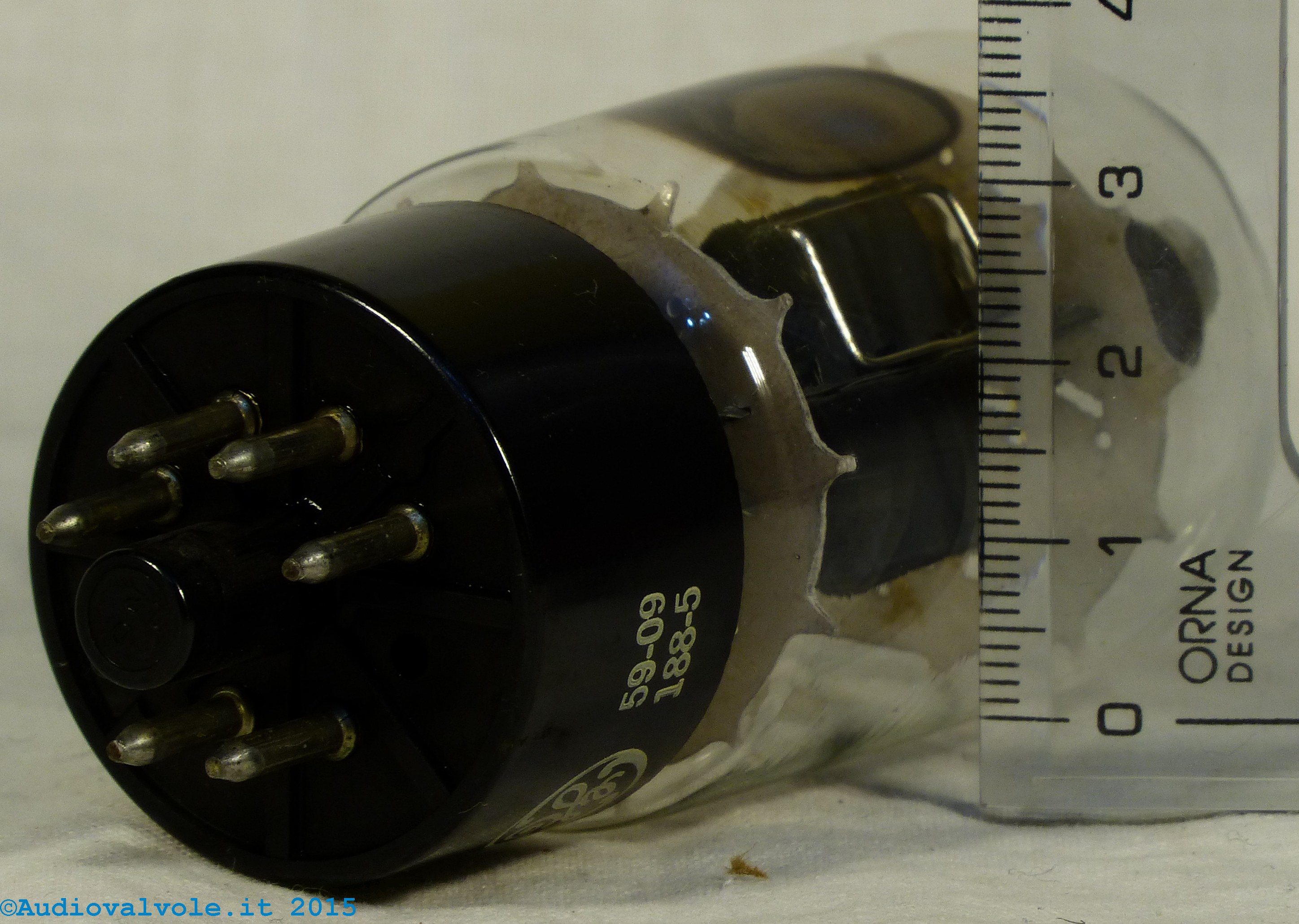

Si tratta di una valvola di derivazione militare quindi lo spessore del vetro, per conferire solidità , è di dimensioni generose. | Valvola pentodo General Electric in vetro con zoccolo in bachelite.

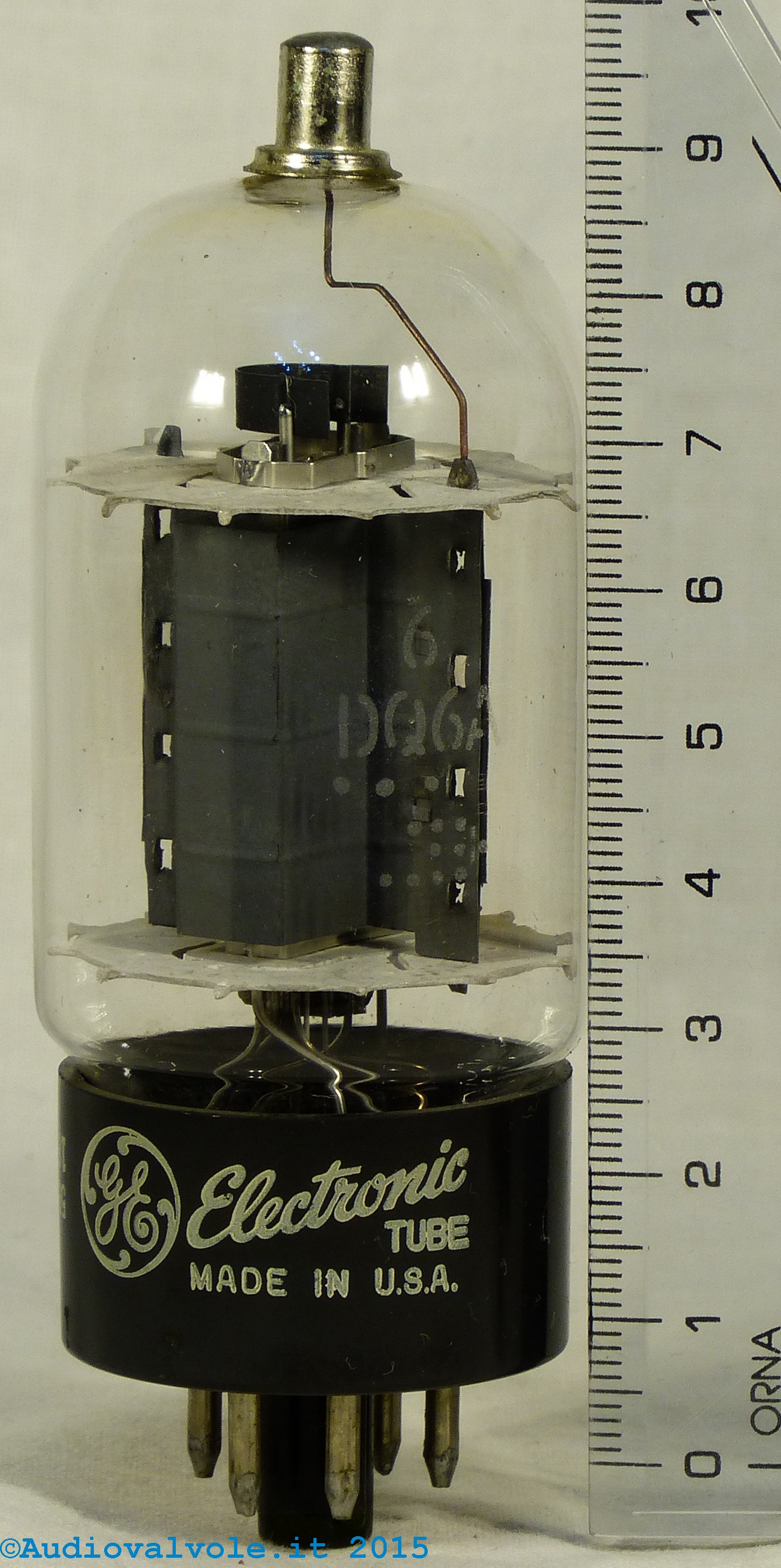

L'anodo è collegato sulla parte superiore della valvola per aumentare l'isolamento (aumentando la distanza dagli altri elettrodi. | Valvola pentodo General Electric uguale a quella di sinistra. |

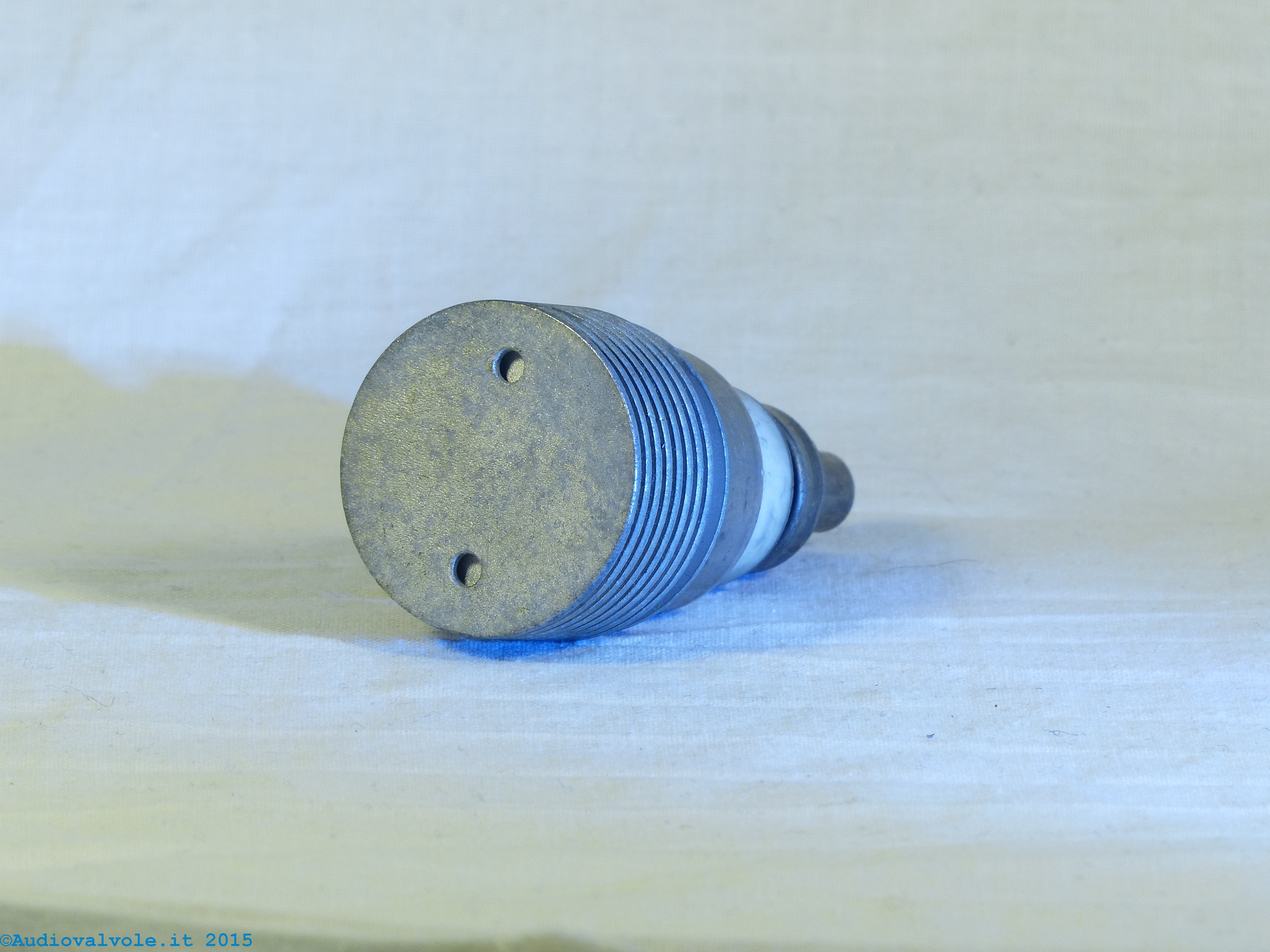

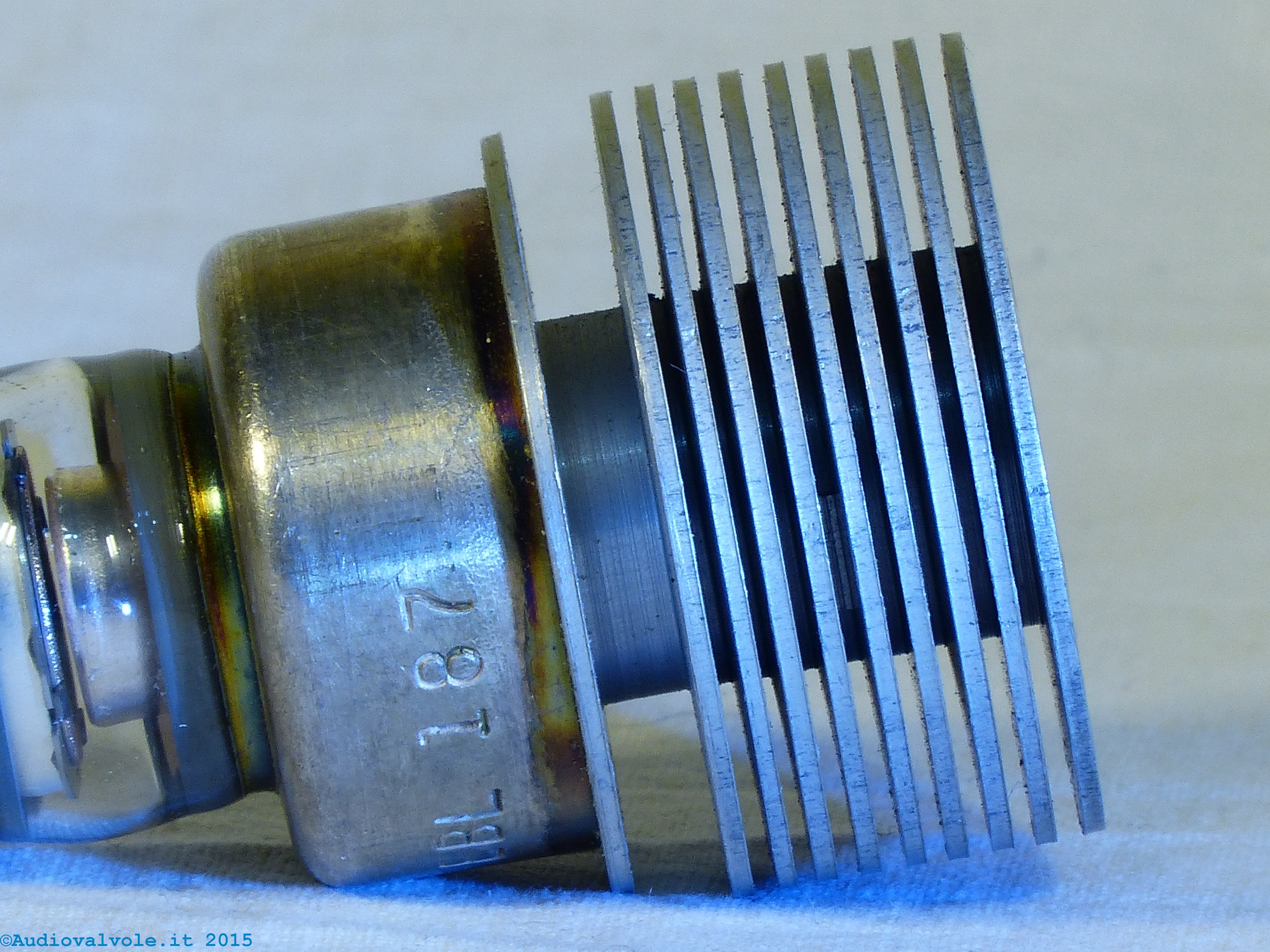

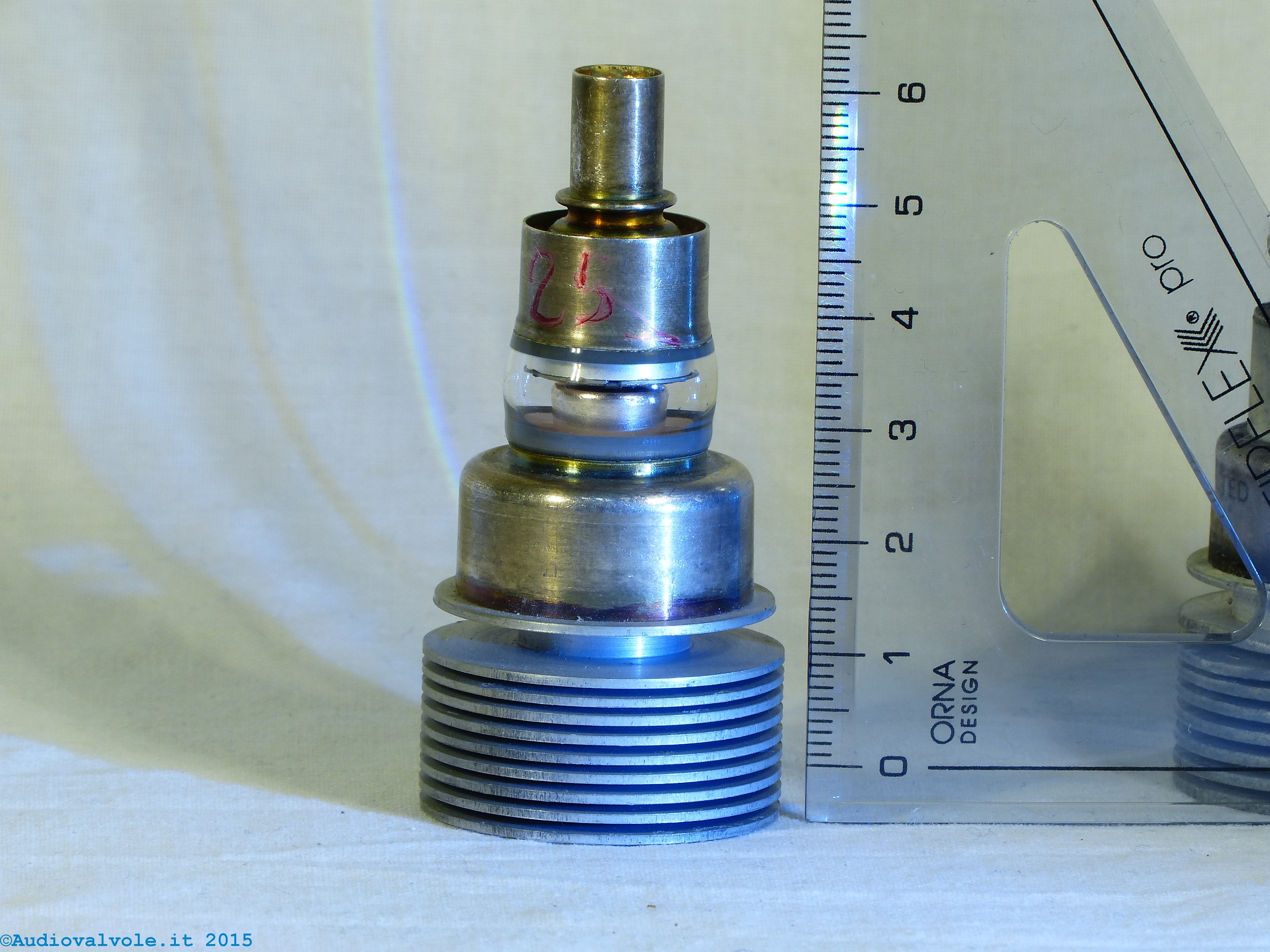

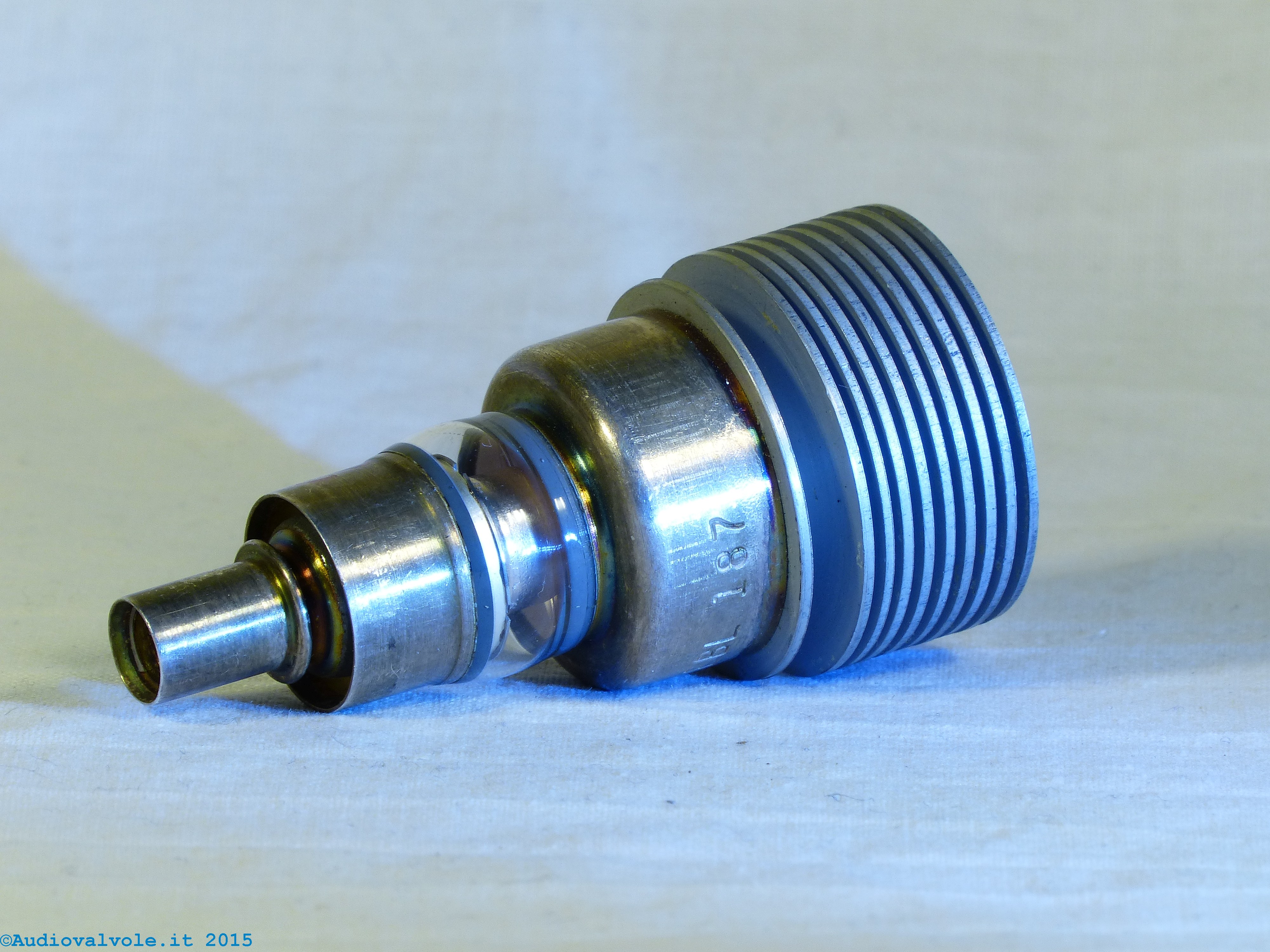

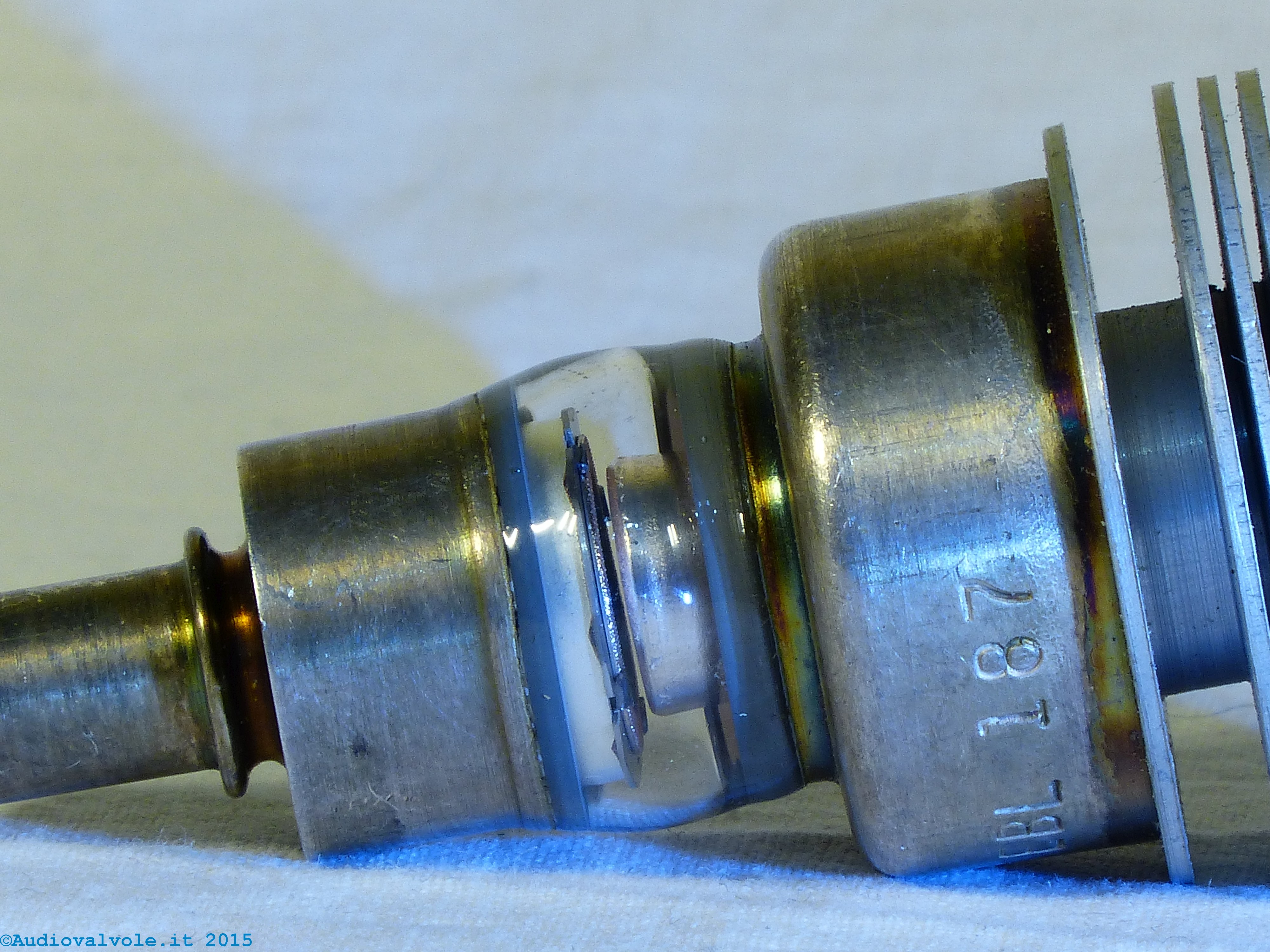

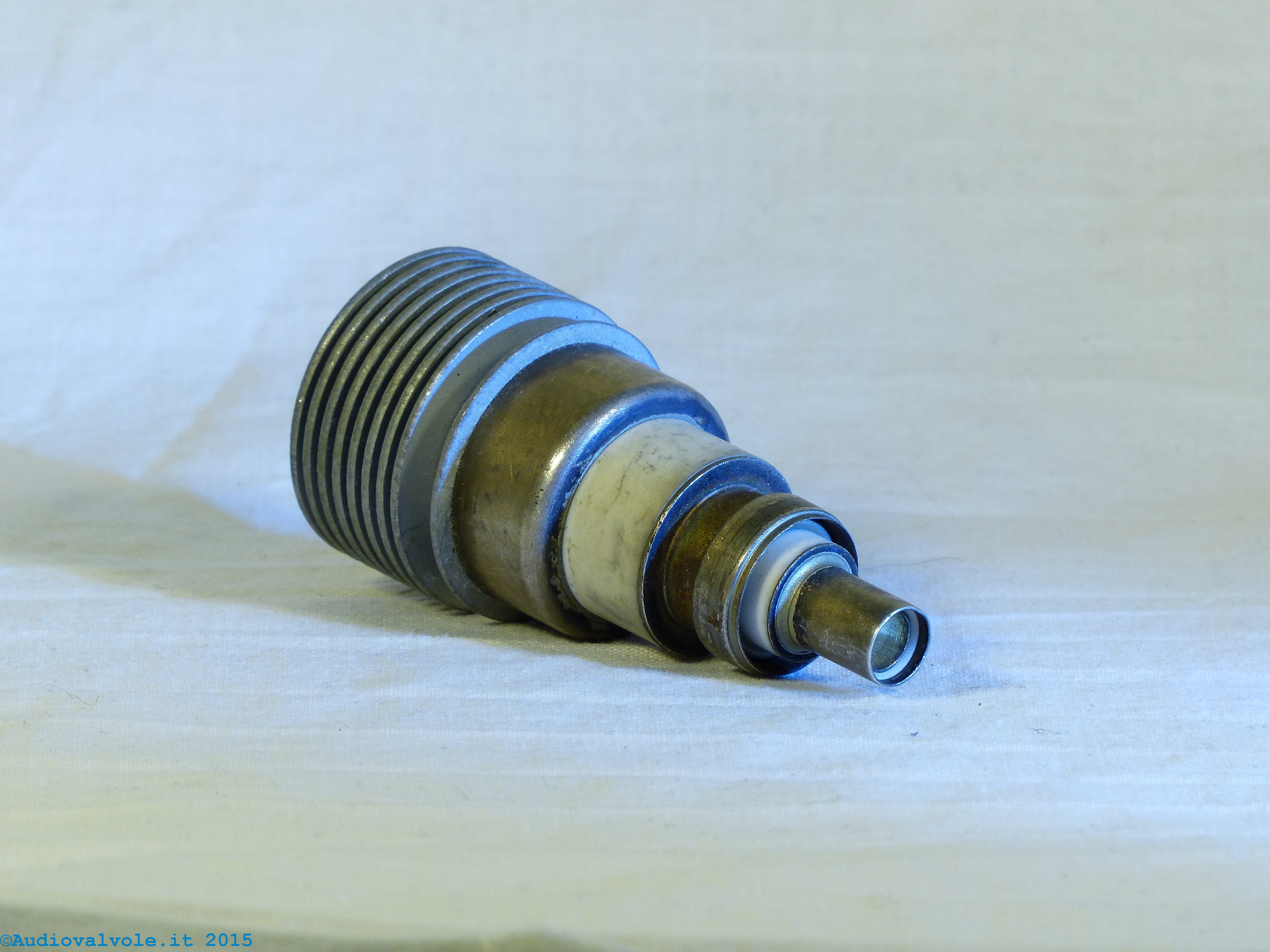

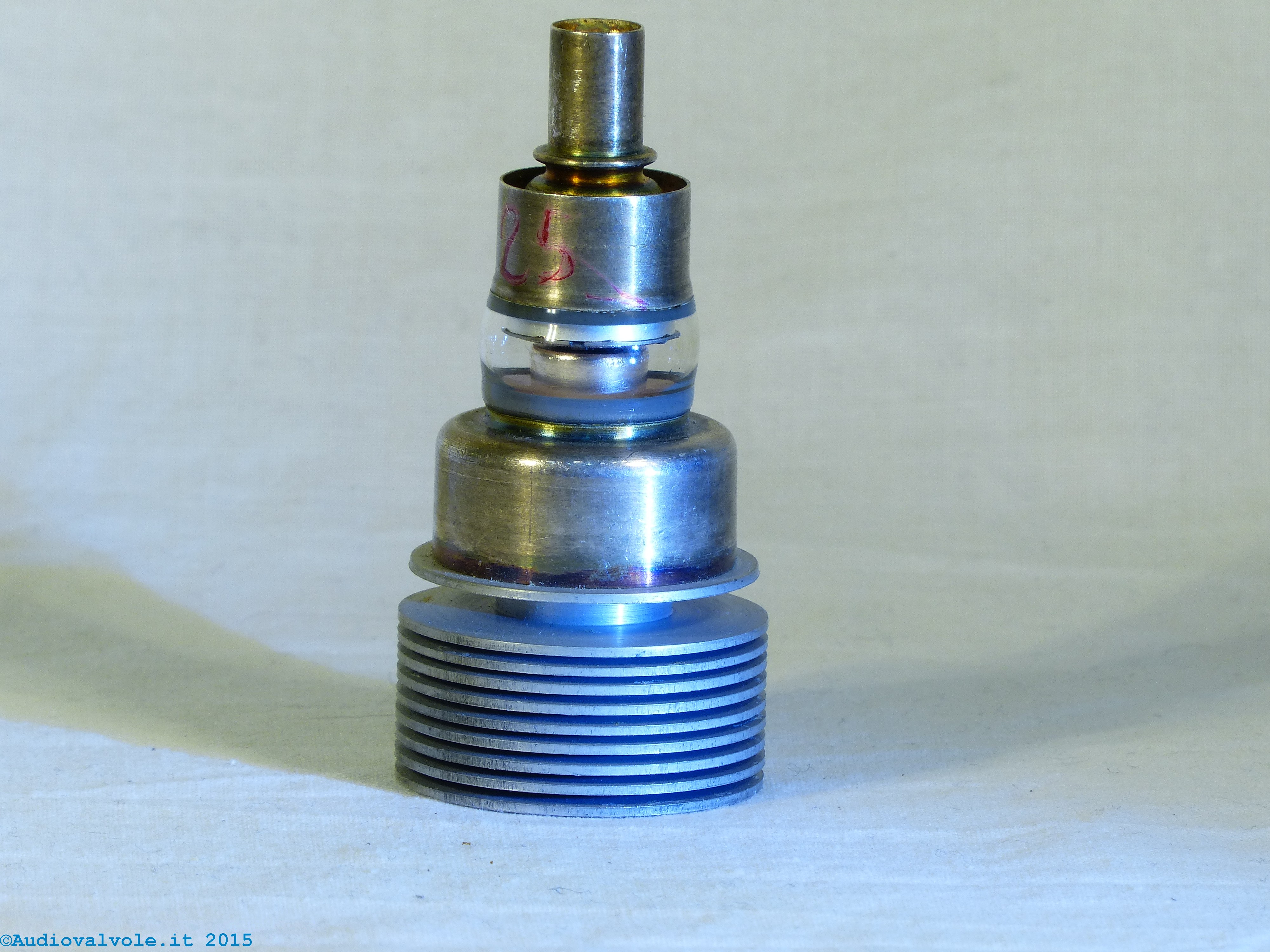

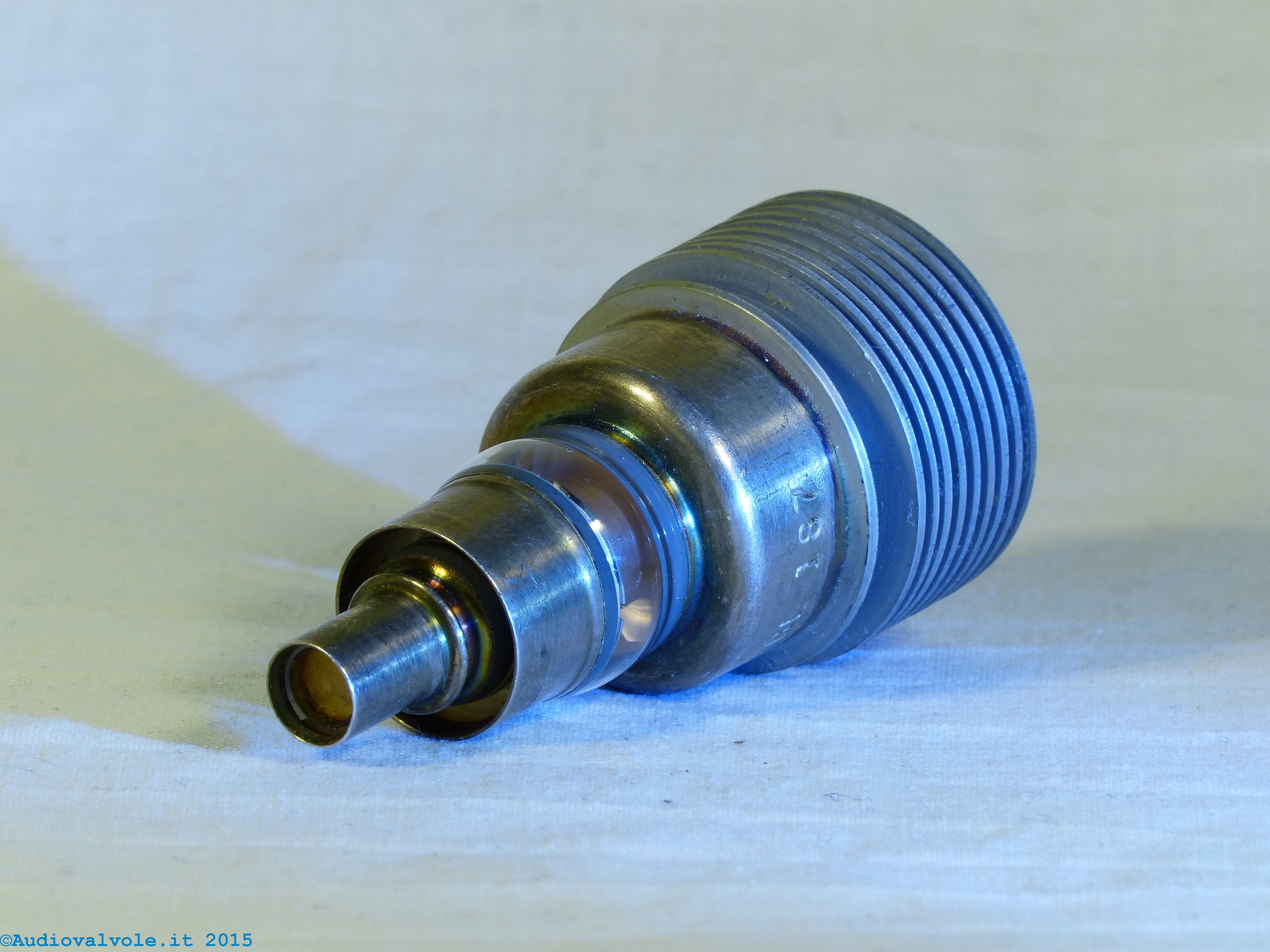

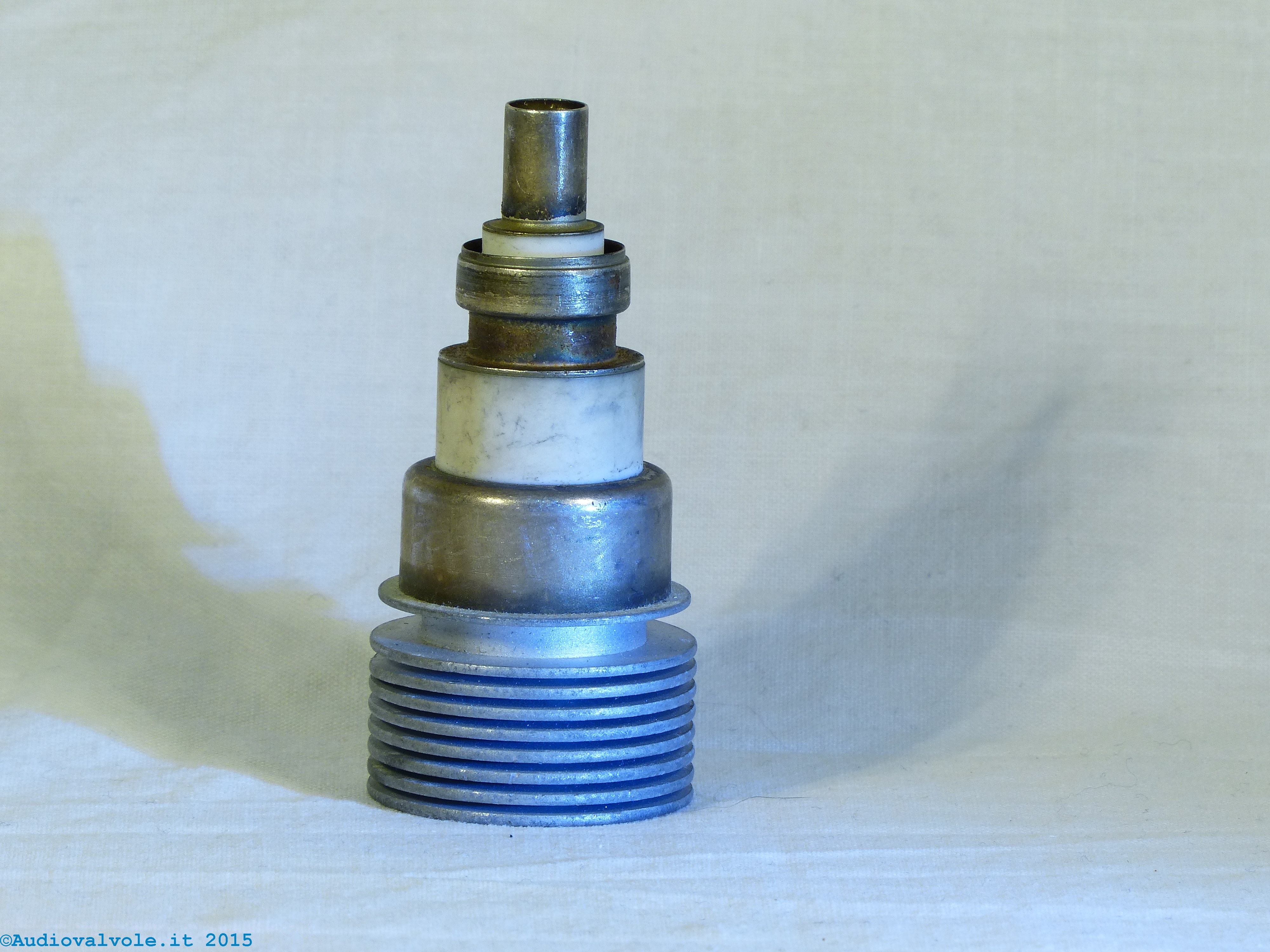

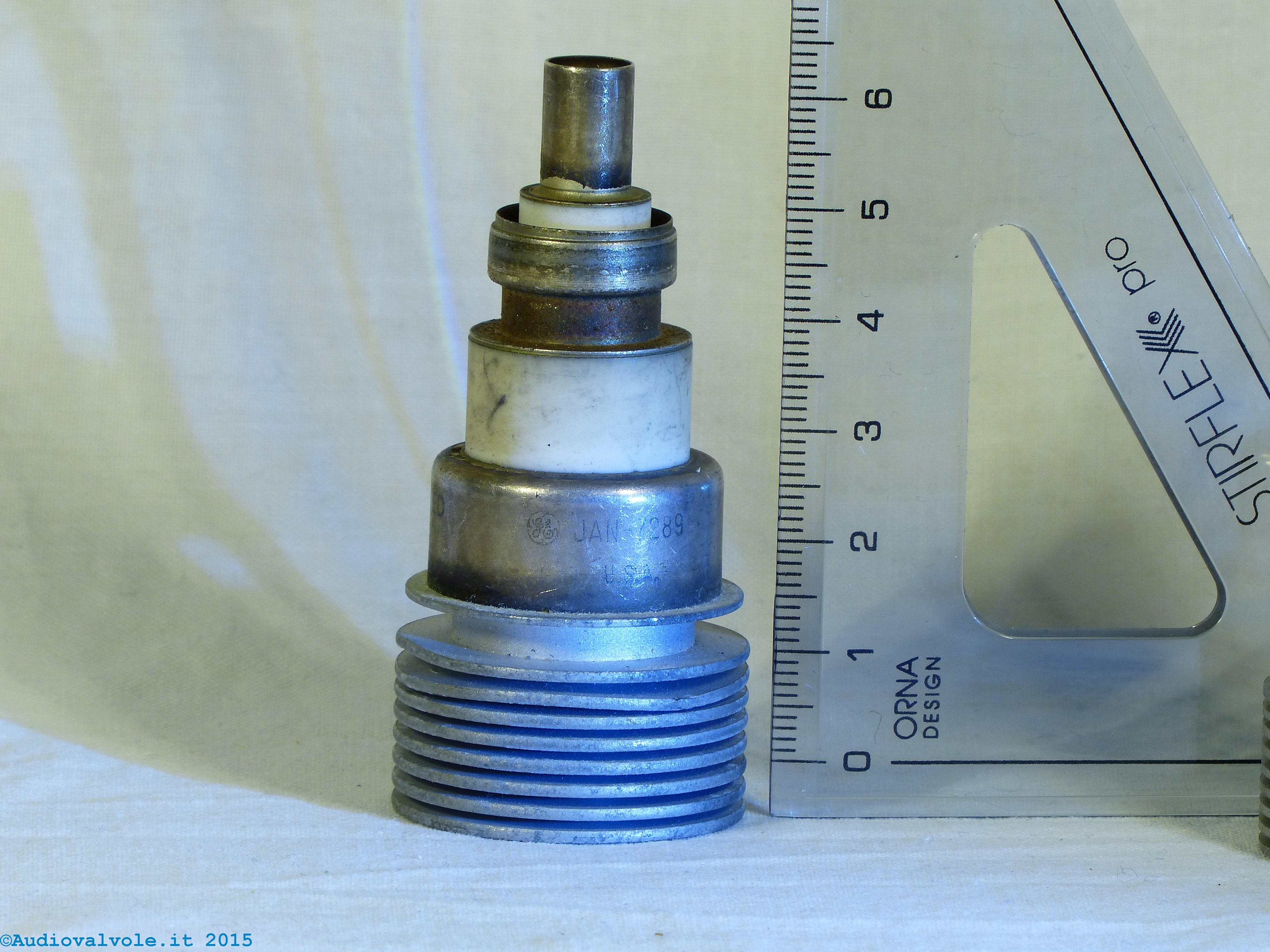

Valvola coassiale in metallo e vetro per alte frequenze.
La parte alettata funge da aletta di raffreddamento.
Gli elettrodi sono collegati tramite le sezioni circolari in metallo sulla superficie della valvola.
