Decade Capacitiva

Indice Argomento Corrente

1) Di cosa si tratta

2) Utilizzo

Di cosa si tratta

Si tratta di uno strumento relativamente utile che con un po' di pazienza si può autocostruire.
Si tratta di un parallelo di condensatori di vari valori che combinati tramite dei commutatori assumono un valore complessivo variabile entro un certo range.
Uno strumento di questo genere non è in grado di gestire grosse potenze, quindi serve per la progettazione top-down e la taratura di circuiti elettronici in cui la potenza in gioco è bassa.
Questo strumento è facilmente acquistabile presso i maggiori distributori di attezzature elettroniche.

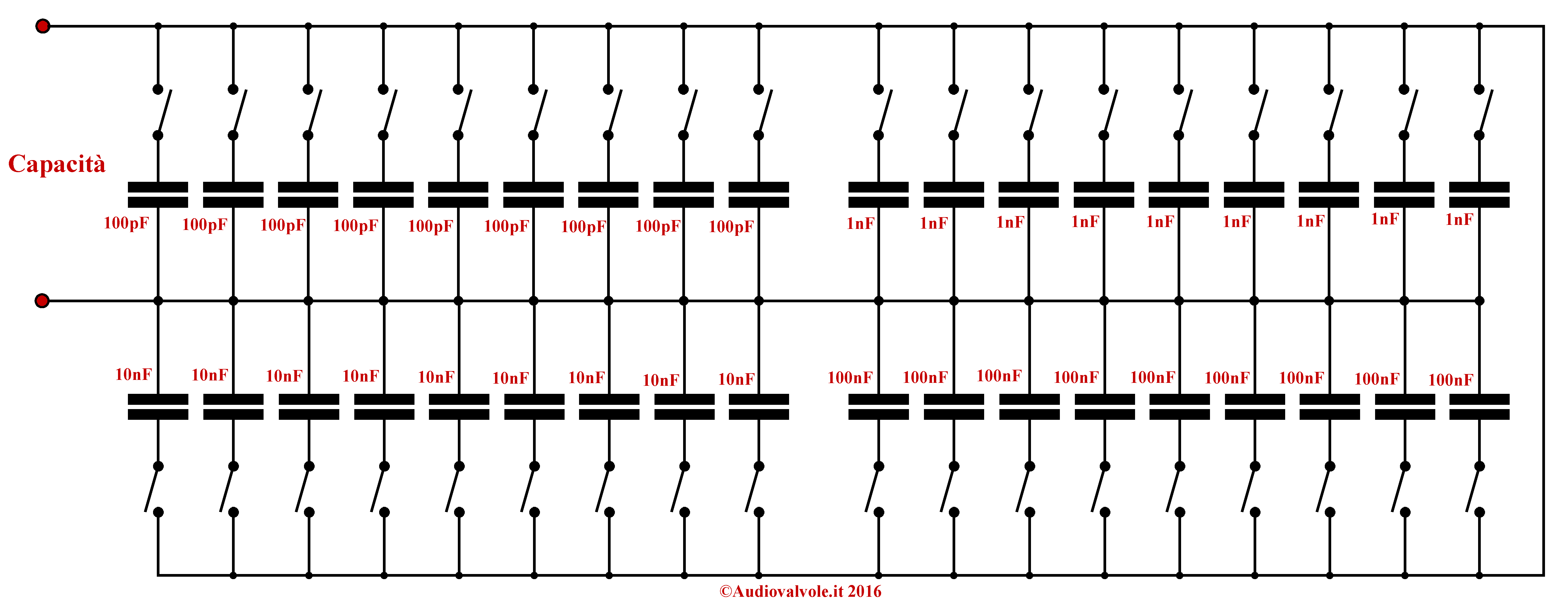

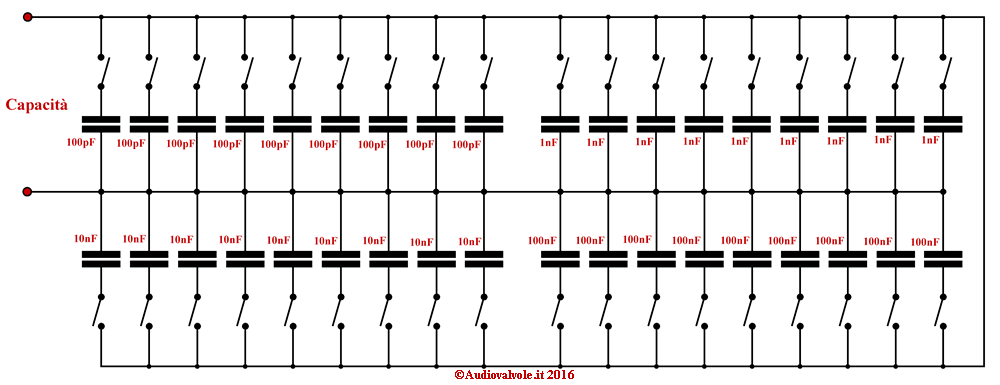

Nell'immagine sopra, una decade capacitiva.
Il valore di capacità che è possibile ottenere parte da 100pF e attiva a 999,9nF.
Le caratteristiche di una decade di questo tipo sono le seguenti:

• Precisione (dovuta alla tolleranza dei componenti impiegati)

• Tensione massima applicabile

• Resistenza parassita serie (dovuta ai fili e ai condensatori)

• Induttanza parassita serie (dovuta ai fili e ai condensatori)

• Stabilità termica (ppm/°C) dovuta alle caratteristiche dei componenti impiegati

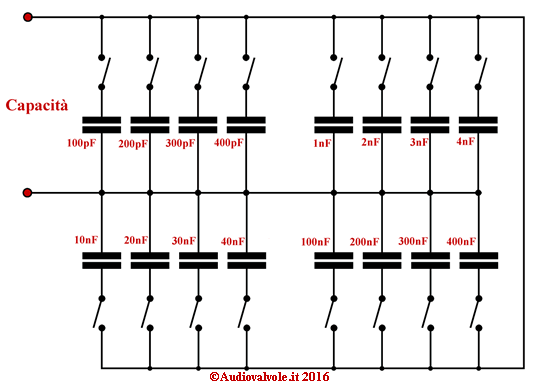

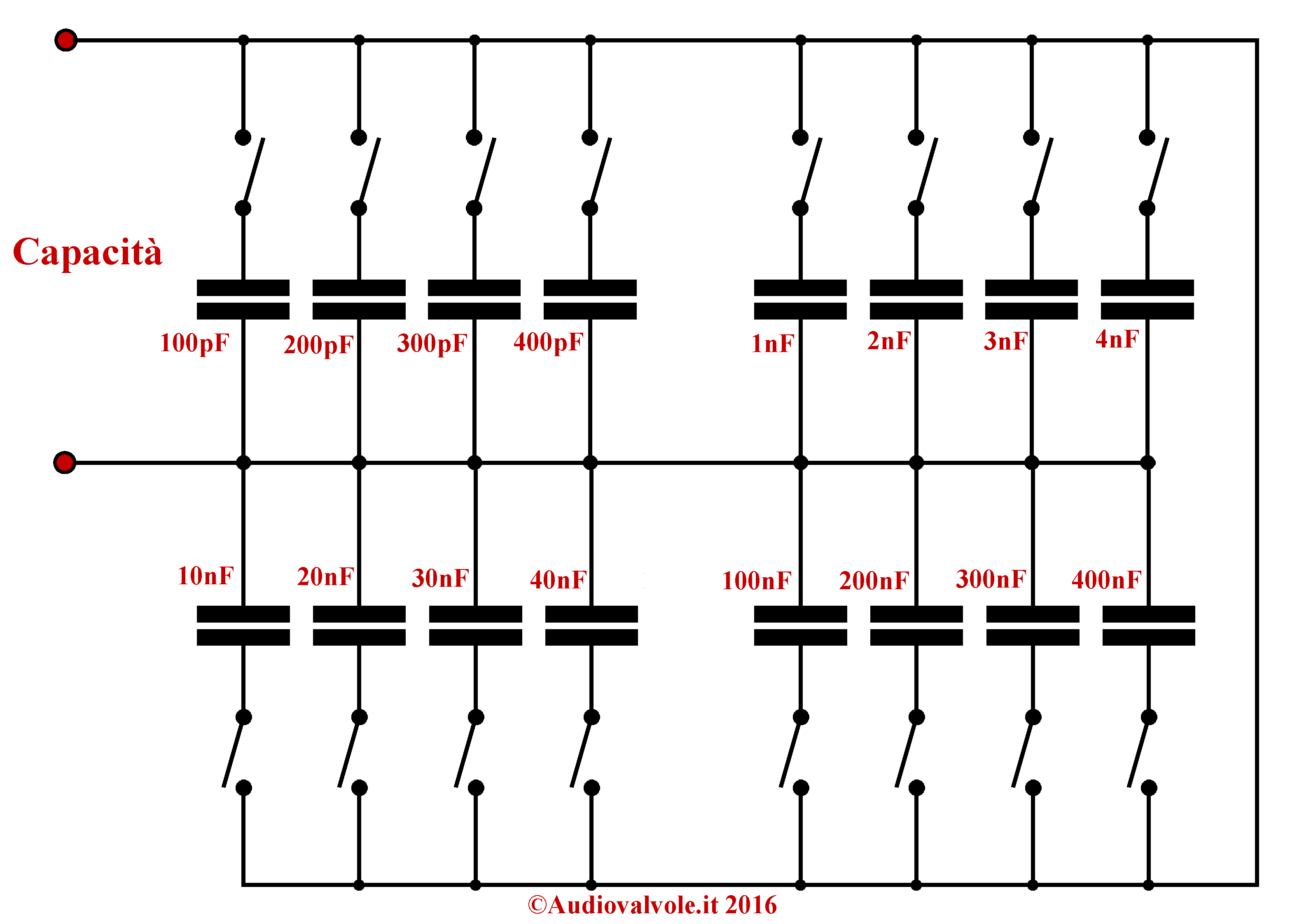

Nell'immagine sopra è rappresentato lo schema di una decade capacitiva a combinazione di valori.
Con i valori di 4 condensatori per decade combinati è possibile ottenere tutti i valori compresi nella decade.
Ad esempio se vogliamo ottenere 700pF occorre selezionare 400pF+300pF.
La cosa è un po' più laboriosa ma si risparmiano 5 interruttori e 5 condensatori per decade.
Per aumentare la precisione è possibile tarare ogni singolo condensatore con capacità aggiuntive di piccolo valore in modo da correggere la tolleranza, utilizzando allo scopo un capacimetro di precisione.

Utilizzo

Lo strumento rimpiazza una capacità di cui sperimentalmente vogliamo determinare il valore.
In altre parole, per esempio, non sappiamo che valore esatto deve avere la capacità di filtro.
Si mette la decade capacitiva al posto della capacità del filtro e si varia la capacità della stessa fino la frequenza di taglio del filtro non è quella desiderata.
A questo punto leggiamo il valore impostato sulla decade capacitiva e cerchiamo un condensatore dello stesso valore.
