I connettori

I connettori: Premessa

Quando vogliamo collegare varie apparecchiature elettroniche fra loro oppure alimentarle abbiamo bisogno dei connettori! Possono sembrare componenti di secondaria importanza ma a dimostrare il contrario vi è la varietà e la cura con cui sono realizzati.
Il punto debole di ogni connettore è la bontà del contatto che può essere compromessa da sporco e ossido.
Per ovviare alcuni connettori di buona qualità vengono rivestiti di un leggero strato di oro per evitare l'ossidazione.
Certamente in questo breve capitolo non possiamo elencare tutti quelli esistenti che sono centinaia ma prenderemo in considerazione solo quelli più comunemente utilizzati.

I connettori li abbiamo divisi in due principali tipologie:

- Connettori di segnale, ovvero quelli adatti a trasferire segnali di piccola potenza, come ad esempio il segnale microfonico, il segnale in uscita ad un preamplificatore oppure quello di un trasduttore.

- Connettori di potenza, ovvero quelli di alimentazione e comunque destinati a gestire tensioni e correnti elevate.

Nota: Il miglior connettore è quello che non c'è, nel senso che un filo saldato è meglio di qualsiasi connettore esistente. Purtroppo non sempre è possibile.

Connettori per segnale

Connettori BNC

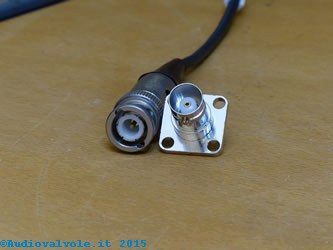

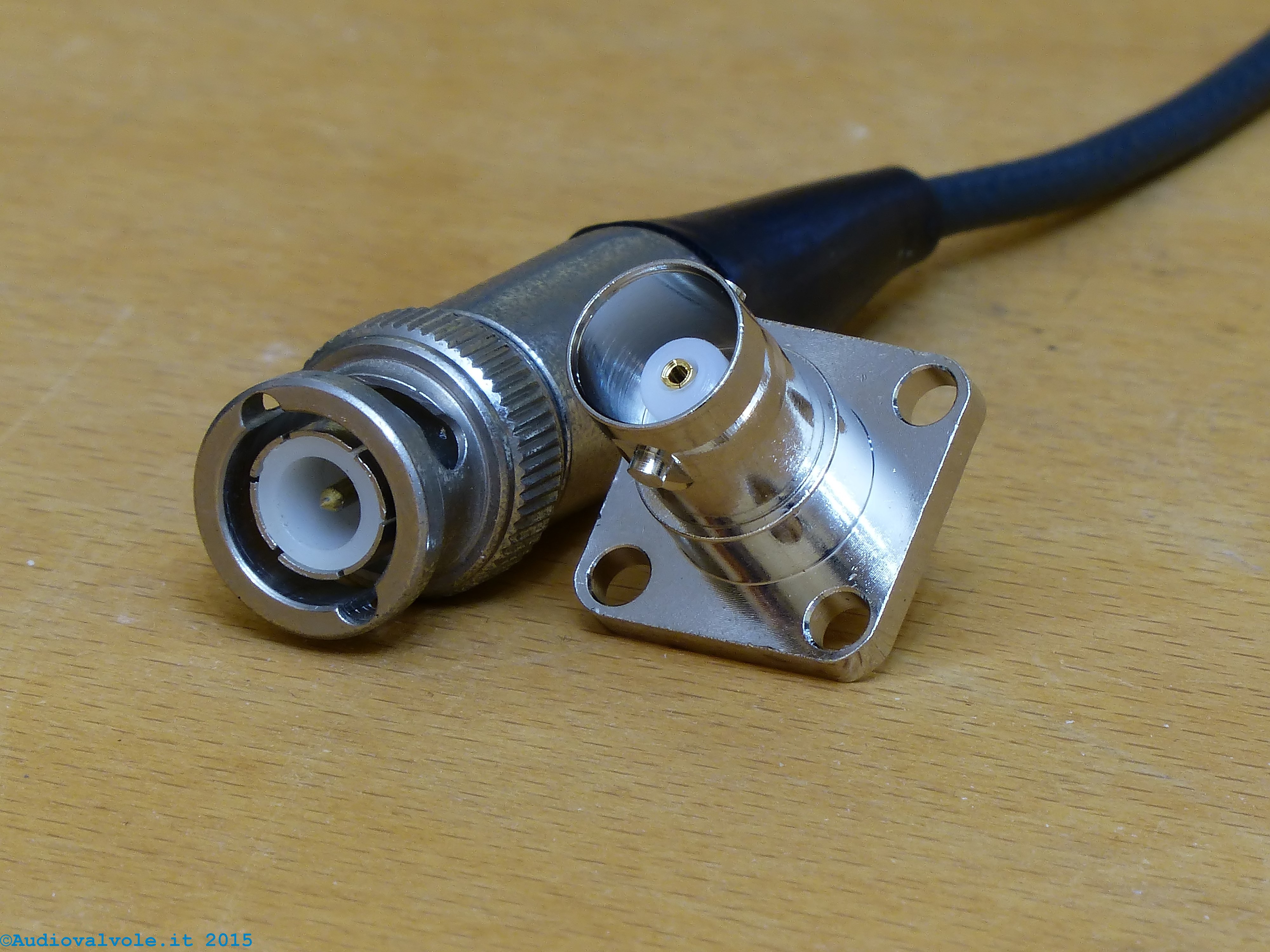

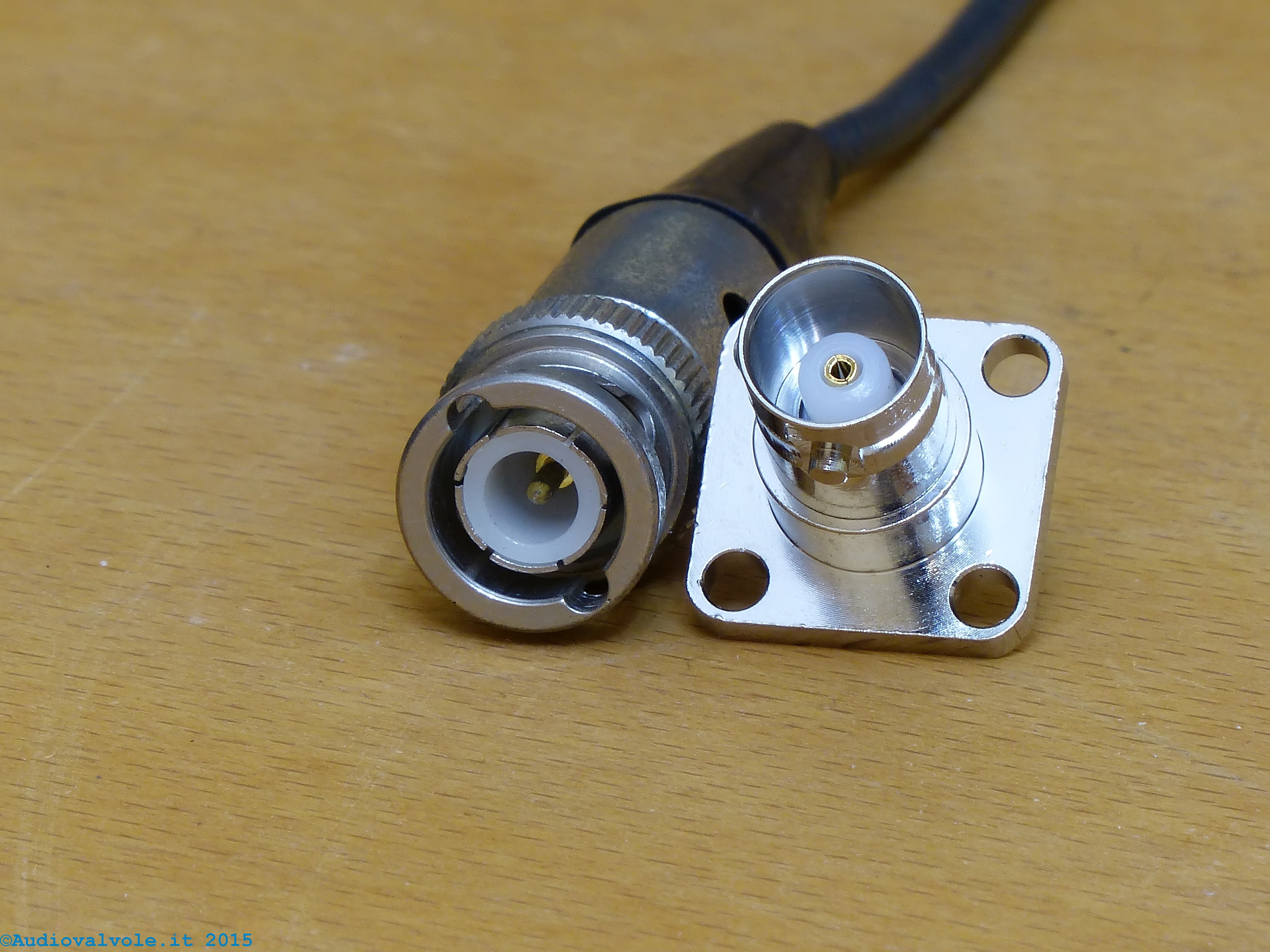

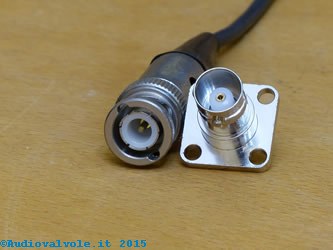

Connettore BNC maschio e femmina Connettore BNC maschio e femmina Connettore BNC maschio e femmina

Presa e maschio BNC. Il maschio, il connettore con il filo fa parte di una sonda per oscilloscopio. La femmina è una presa da pannello. La parte isolante all'interno nei connettori di buona fattura è realizzata in teflon, mentre la parte conduttiva è rivestita in oro.

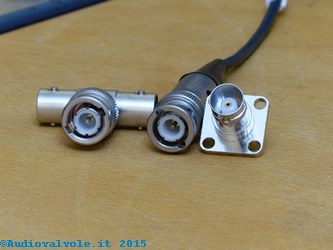

Connettore BNC maschio e femmina

A sinistra oltre a un maschio e una femmina BNC vi è anche un raccordo a "T" che serve per collegare due maschi BNC ad una sola femmina.

Connettori RCA

Questo tipo di connettore è il più comune in assoluto nel panorama dell'alta fedeltà. Il nome "RCA" deriva dall'acronimo di "Radio Corporation of America", la ditta statunitense che progettò questo tipo di connettore negli anni quaranta per permettere la connessione dei giradischi agli amplificatori audio.

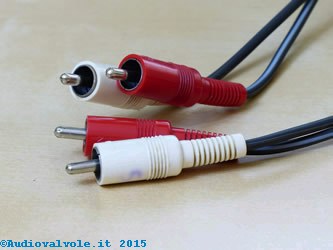

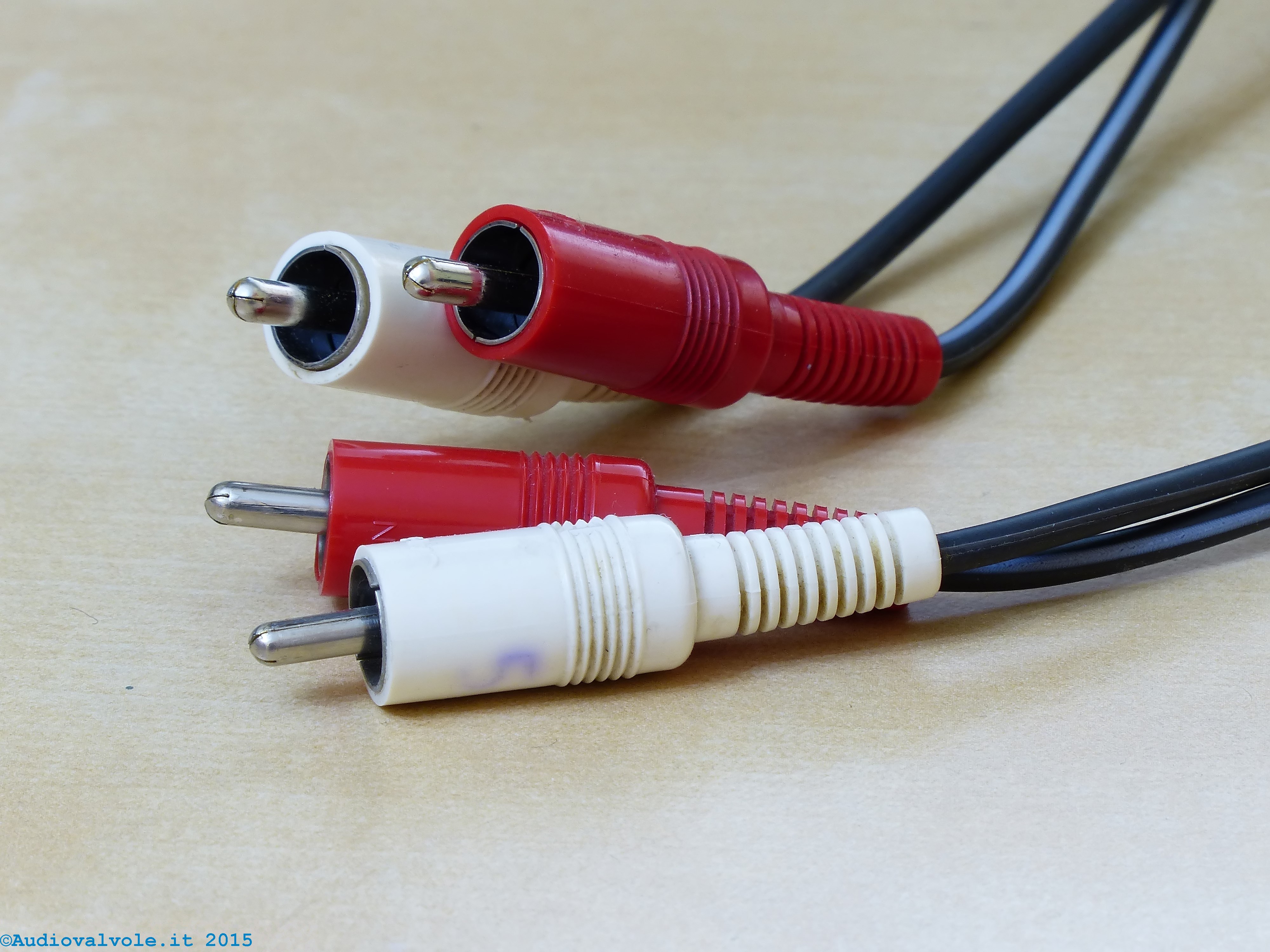

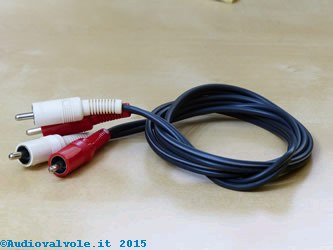

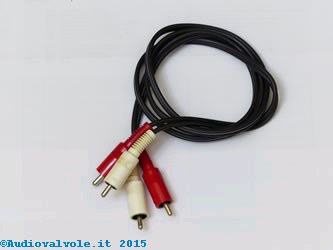

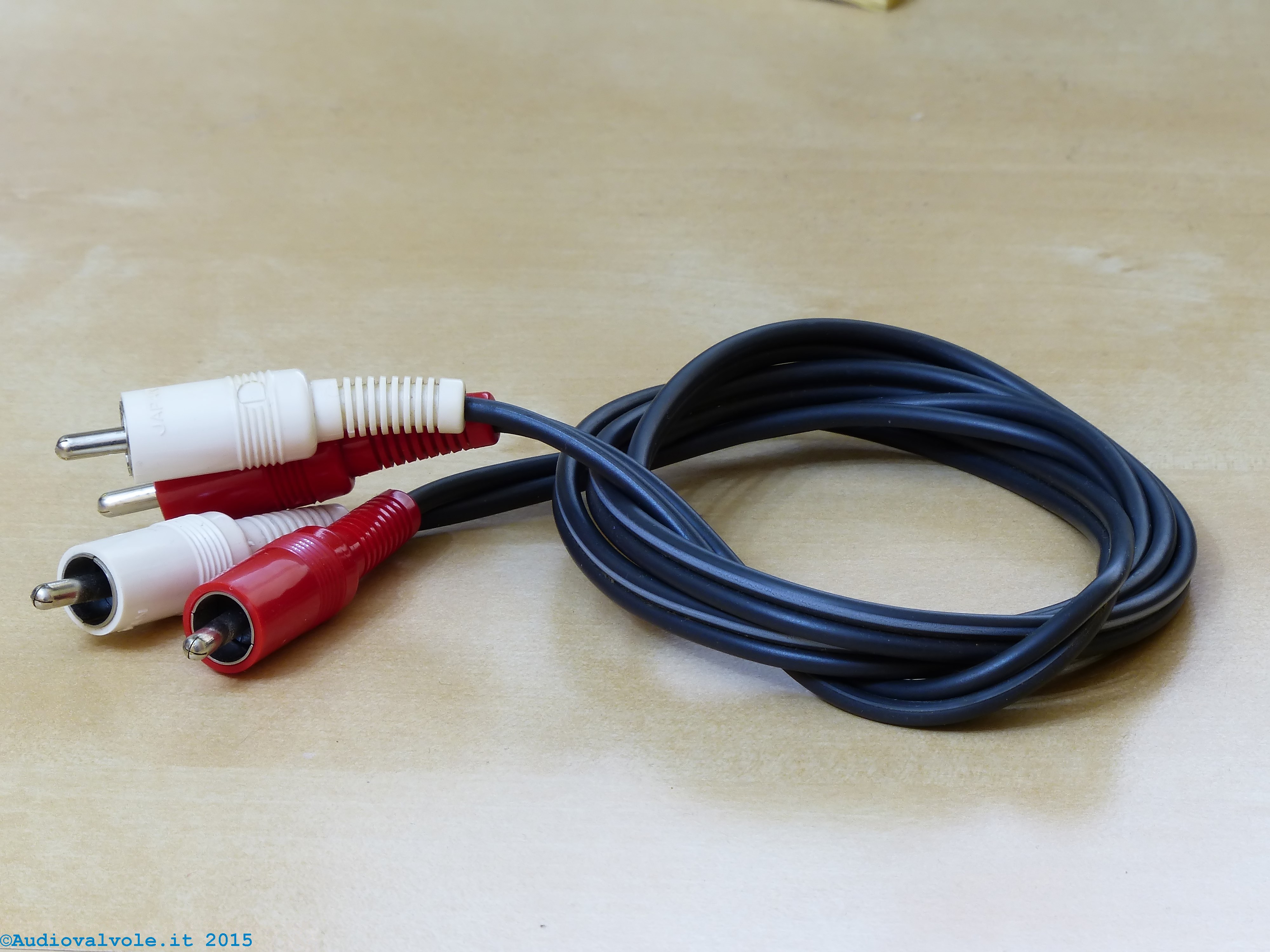

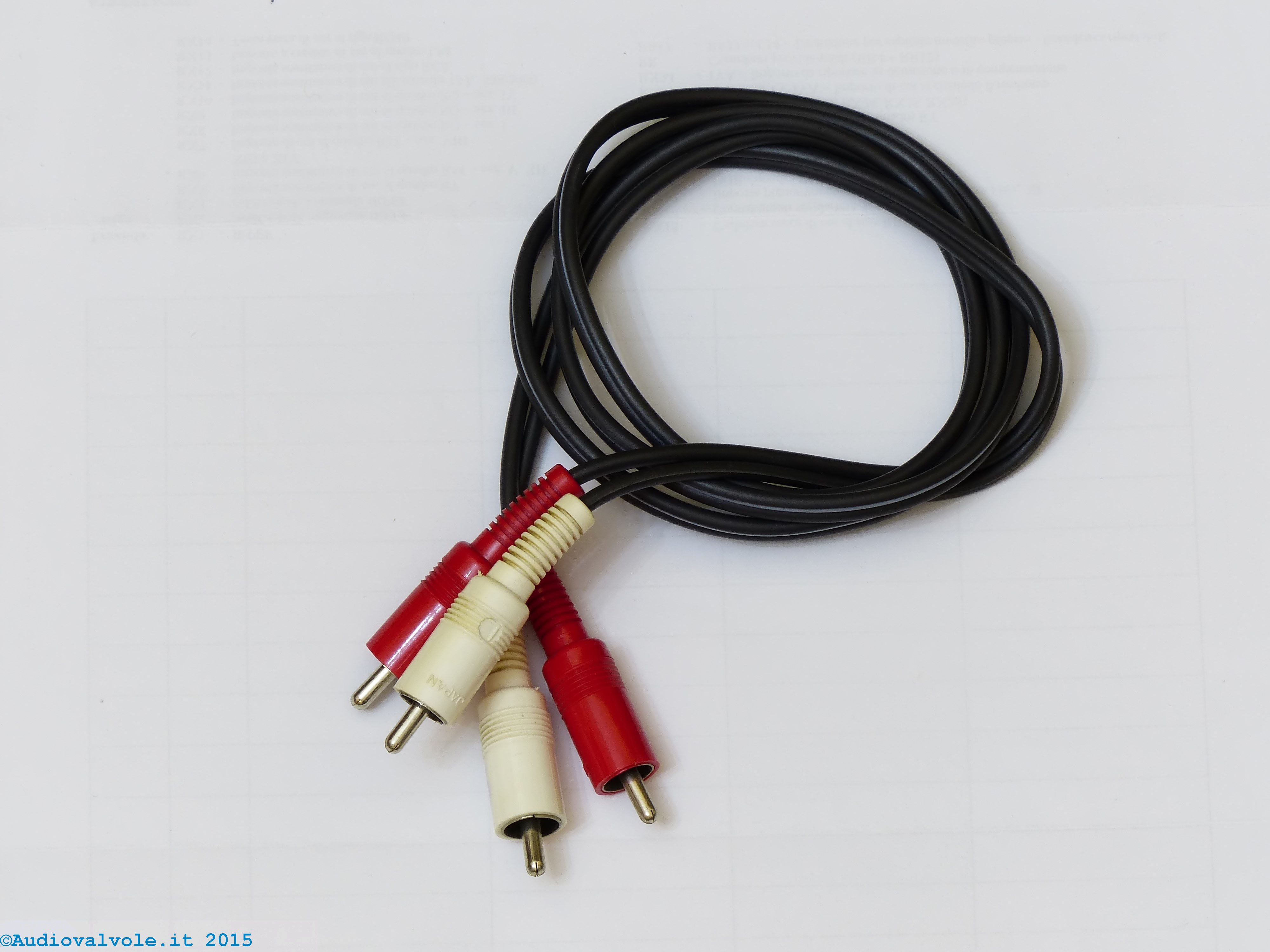

Connettore maschio RCA Connettore maschio RCA Connettore maschio RCA

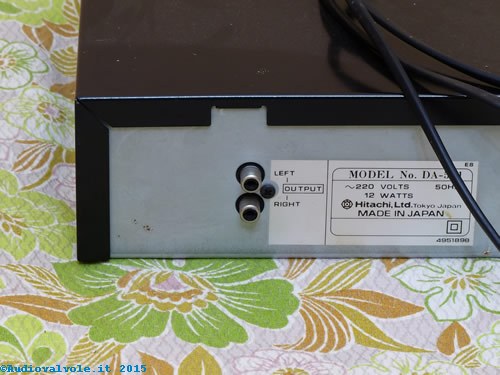

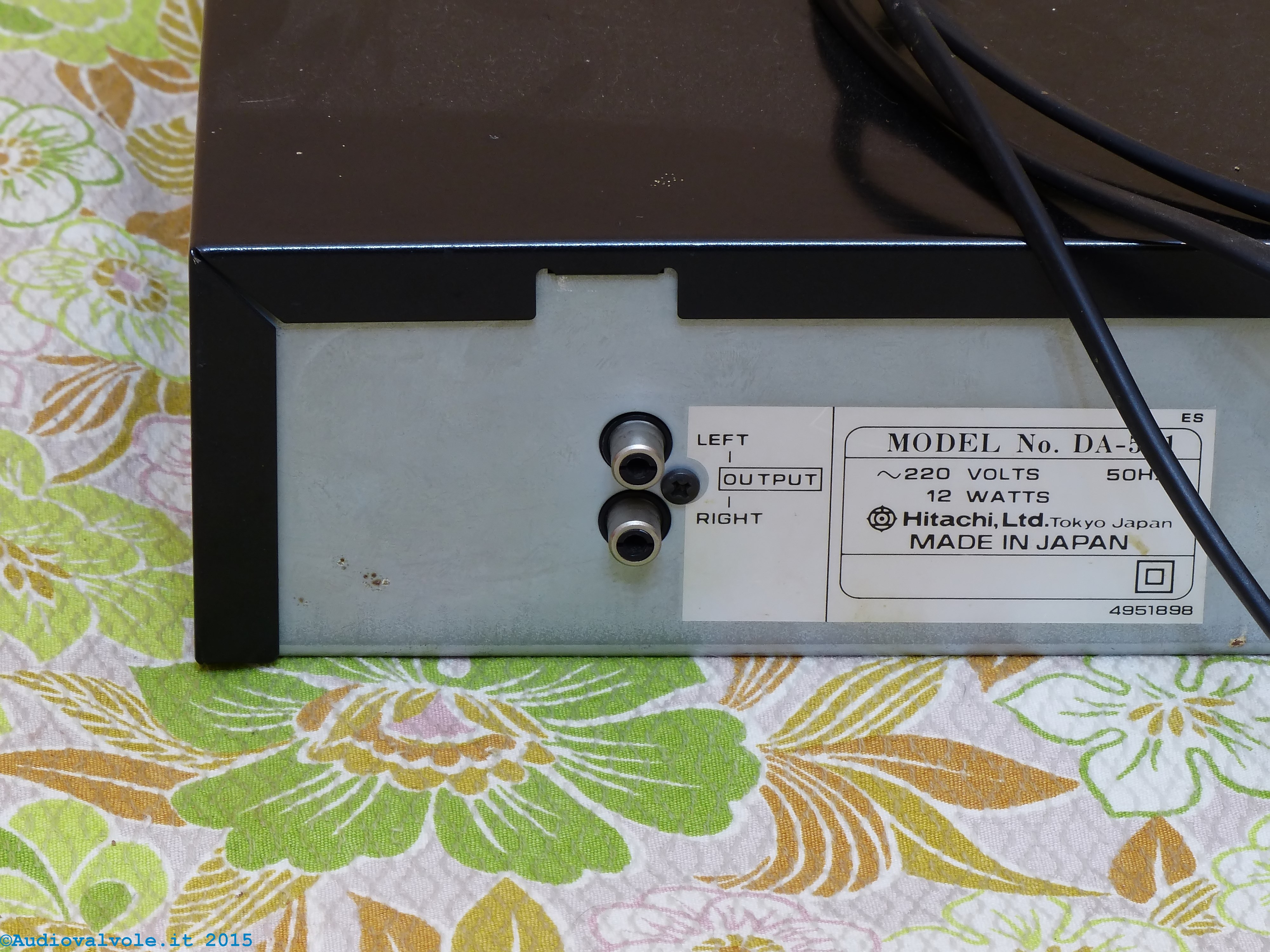

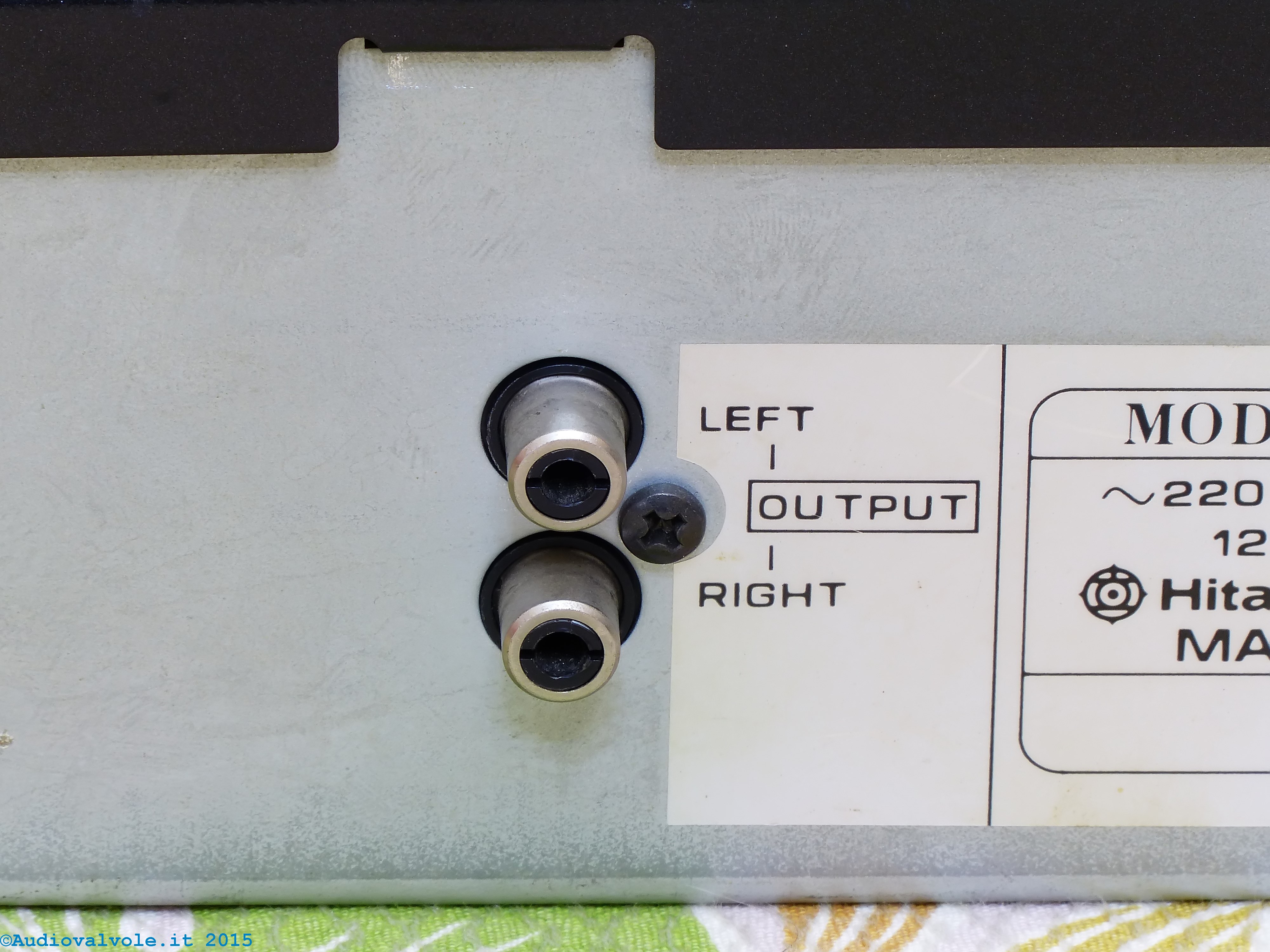

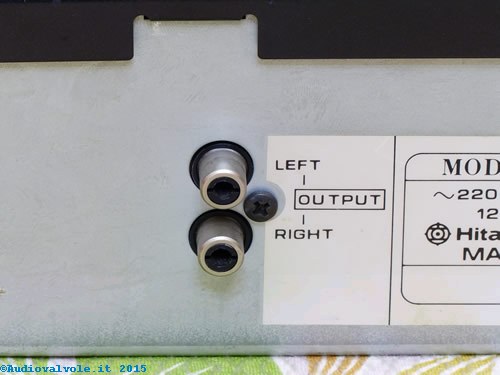

Connettore femmina RCA Connettore femmina RCA

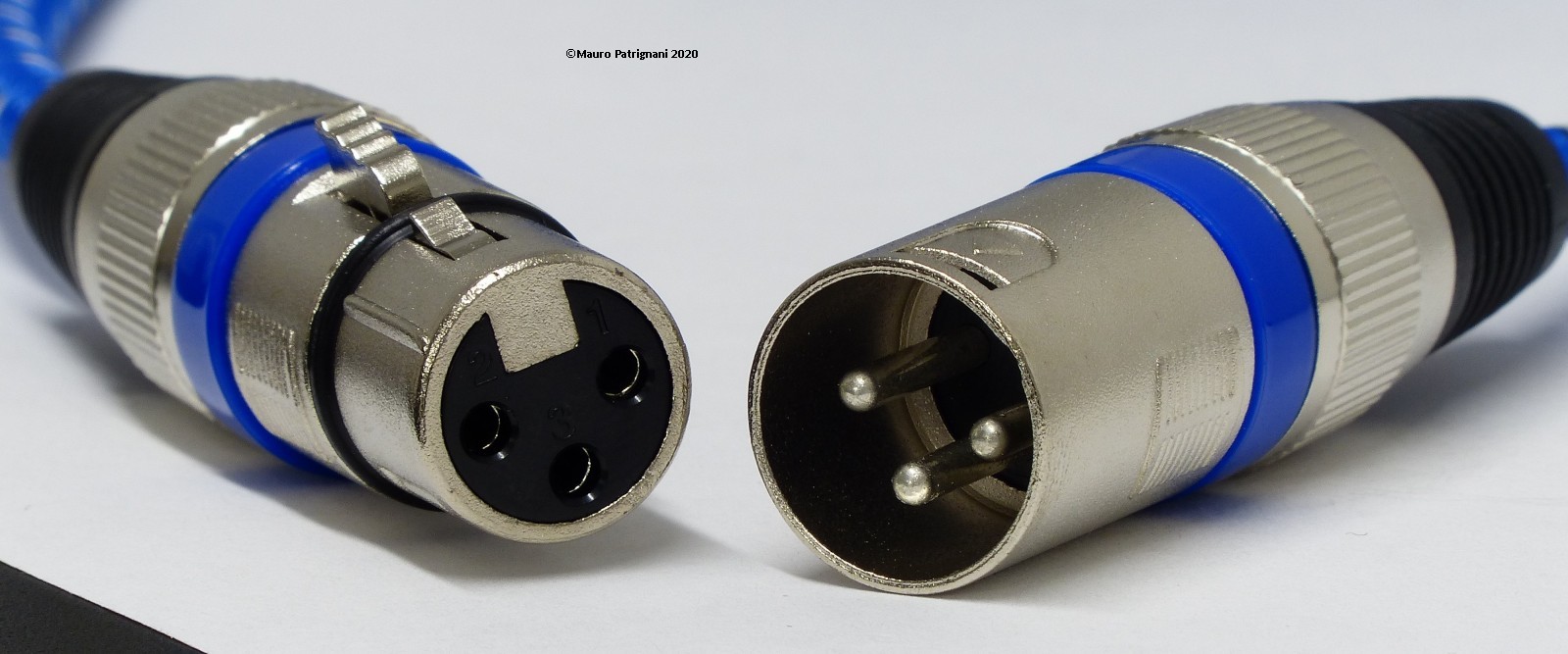

Connettore XLR o connettore Cannon

Si tratta di un connettore impiegato in campo audio professionale e alta fedeltà. E' stato prodotto per la prima volta negli Stati Uniti dalla Cannon Electric. Il nome deriva dalla combinazione di Cannon X, il nome originale aggiunto alle iniziali delle parole Latch (blocco, infatti questo connettore è provvisto di un blocco meccanico che ne impedisce lo sgancio) e Rubber (gomma, che è l'isolante fra i poli).

Connettori DIN

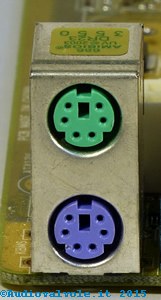

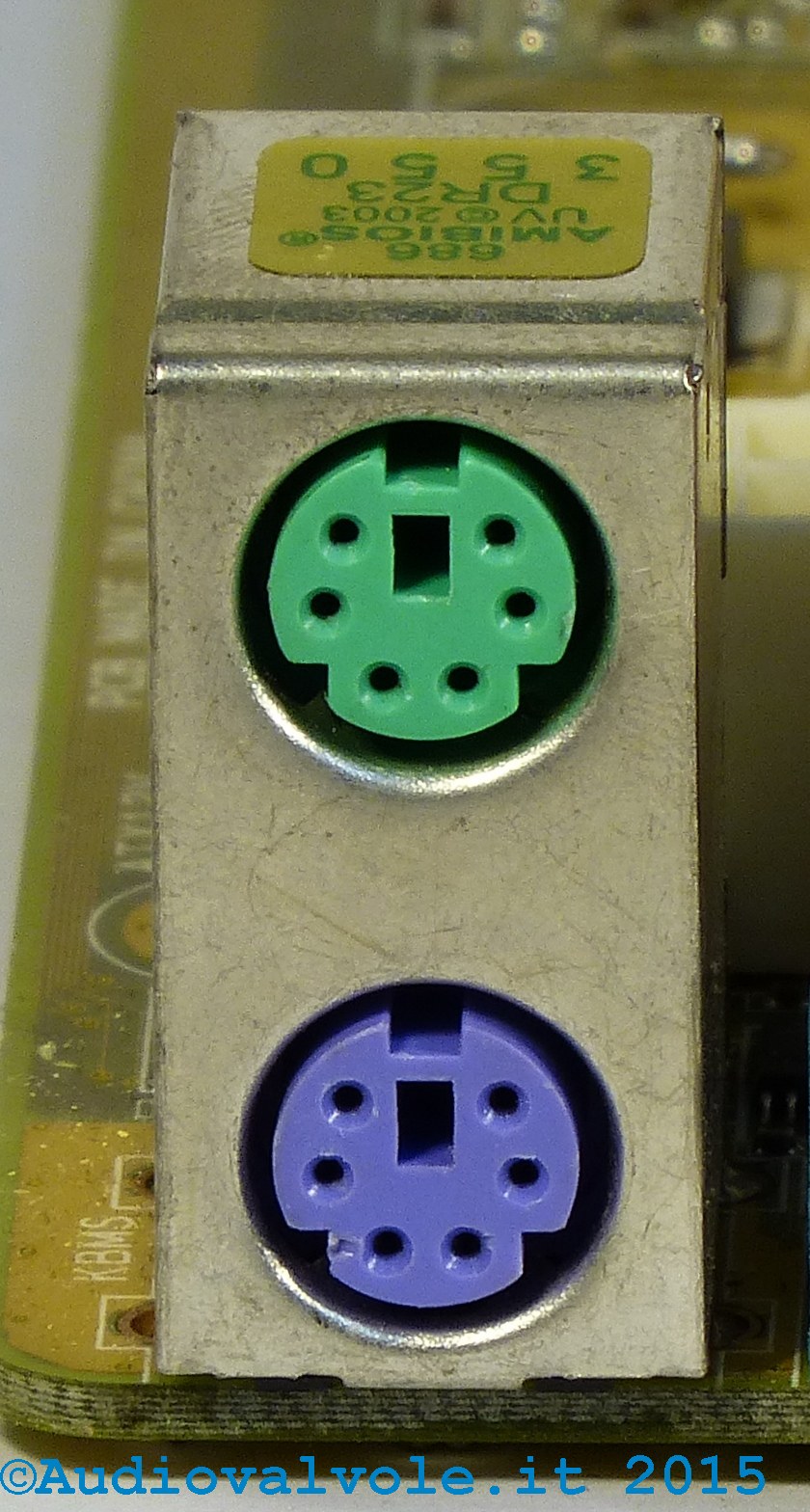

Connettori PS/2 su una scheda madre di un computer

Il nome deriva da Deutsches Institut für Normung (Istituto tedesco per la standardizzazione). Esistono nella versione standard e mini e sono contrassegnati da un numero che corrisponde ai pin del connettore. Ad esempio un mini-DIN4 è un connettore mini-DIN a 4 poli. In una delle sue varianti, il mini-DIN6 è meglio conosciuto come connettore PS/2 ed è impiegato per connettere la tastiera e il mouse al computer.

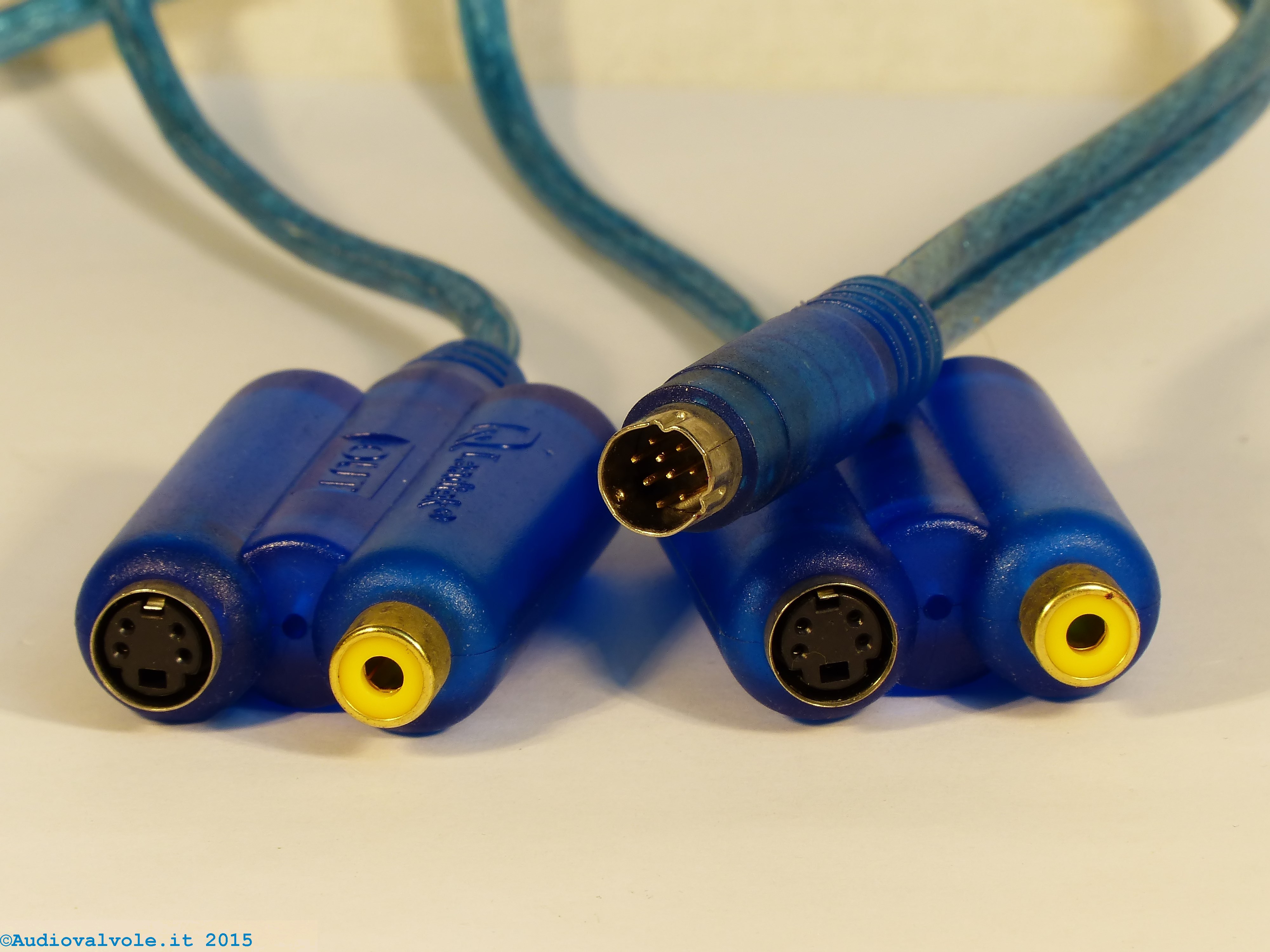

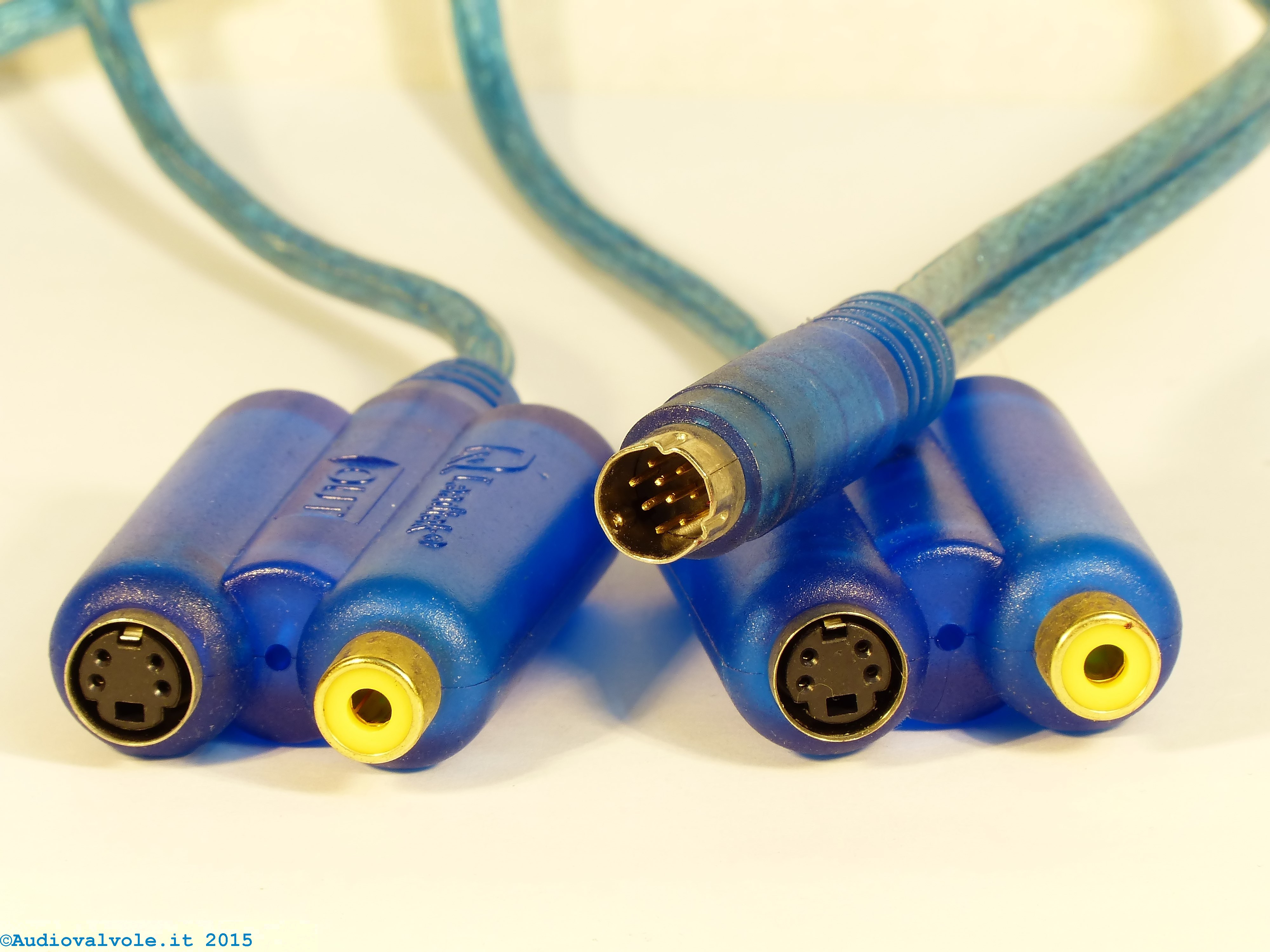

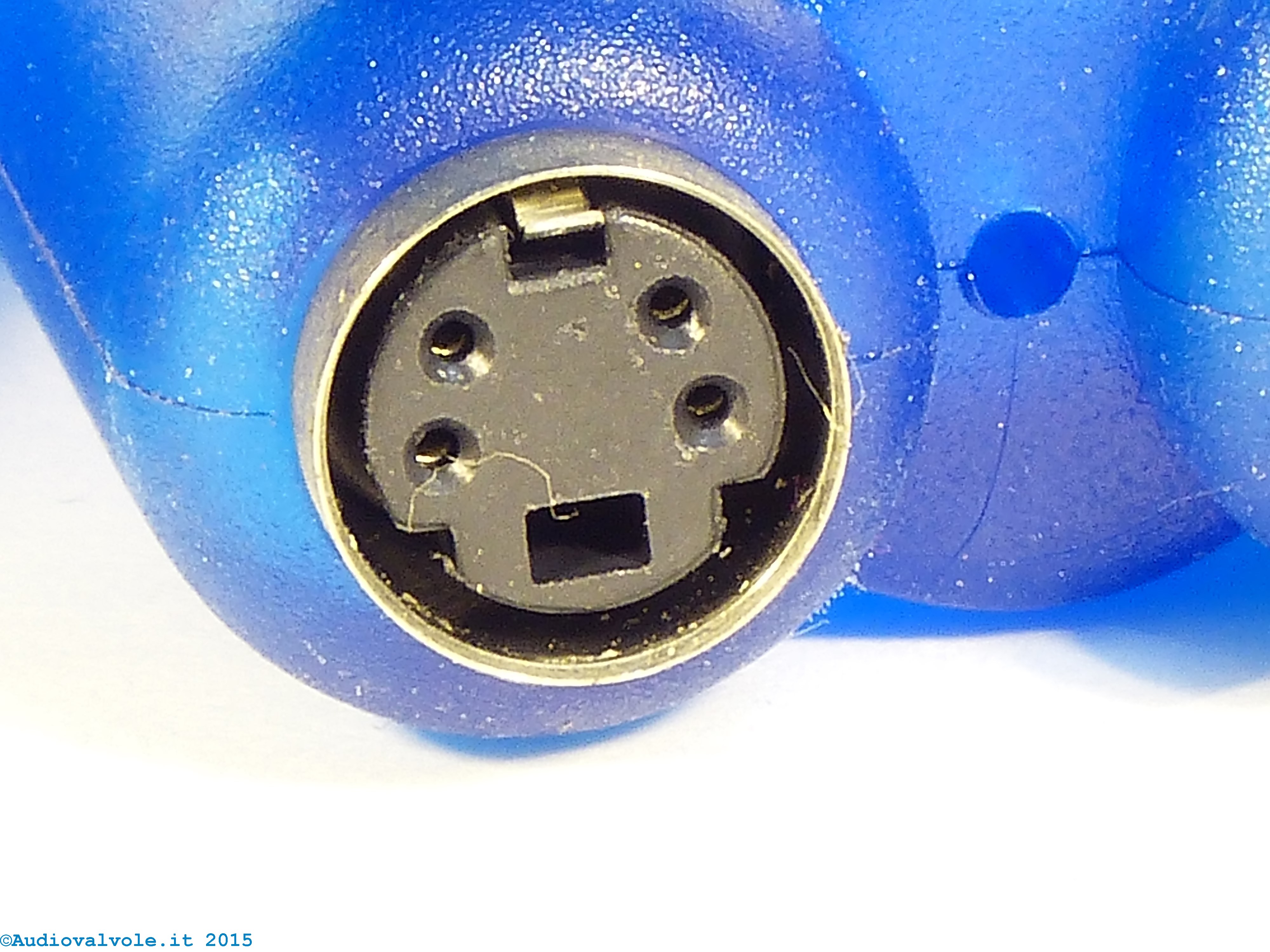

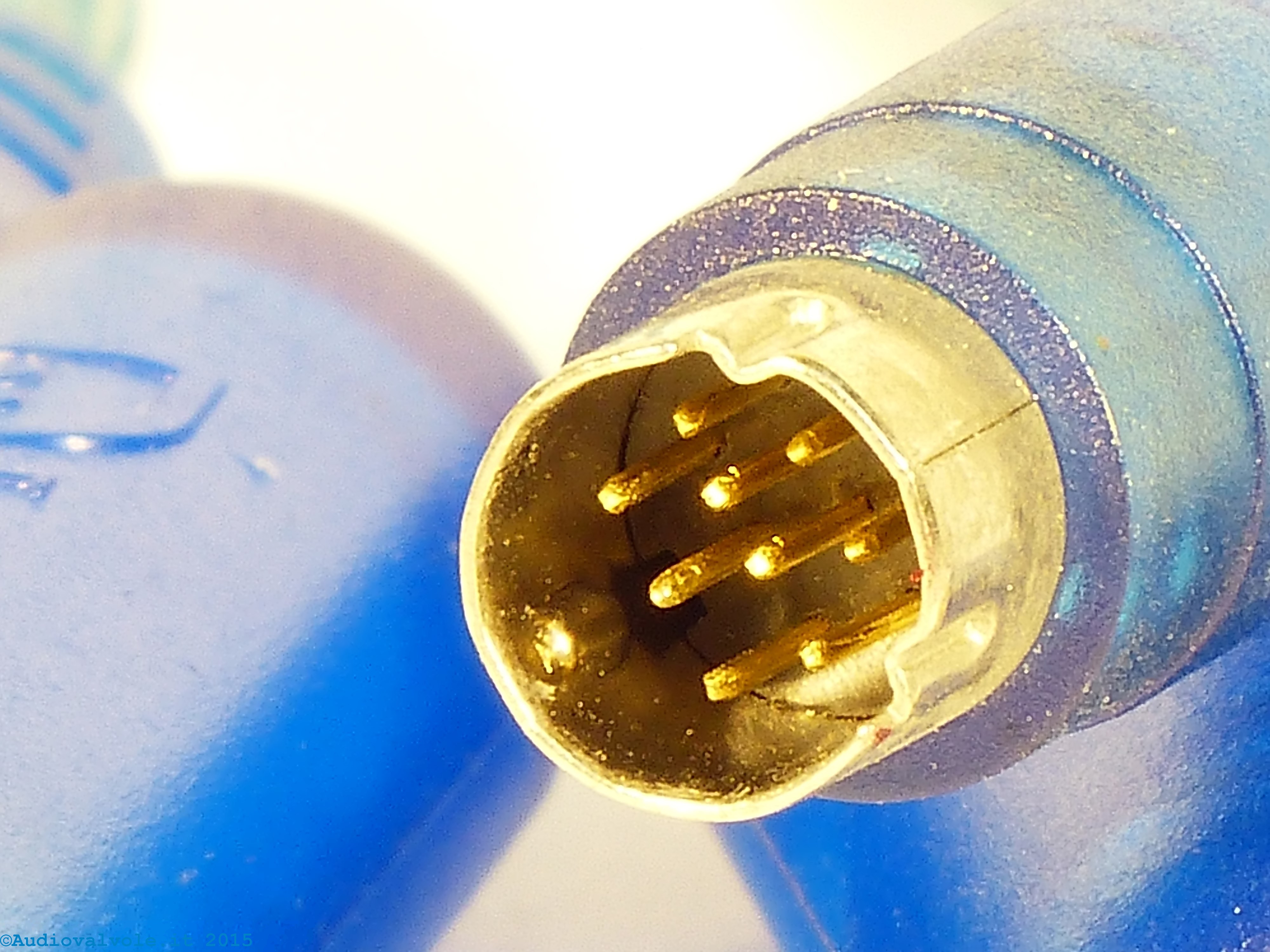

Connettore DIN femmina Connettore DIN maschio Connettore DIN più RCA Connettore DIN più RCA

Connettori Jack

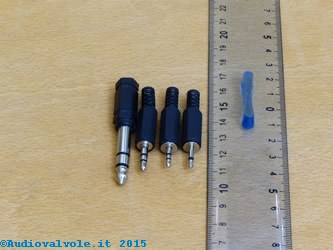

Connettore Jack maschio di vario tipo Connettore Jack maschio di vario tipo Connettore Jack maschio di vario tipo

Si tratta di uno dei connettori più utilizzato in assoluto per quello che riguarda il trasferimento di segnali analogici, sopratutto nell'ambito delle apparecchiature portatili come ad esempio gli smartphone (per il collegamento della cuffia). Esiste di diverse dimensioni e numero di contatti:

Nome Comune Diametro mm Diametro pollici Utilizzo
Jack 6,3 mm 1/4" Amplificatori, casse, cuffie, strumenti musicali
Mini-jack 3,5 mm 1/8" Auricolari, lettori mp3, lettori CD, schede audio
Supermini-jack 2,5 mm 3/32" Lettori mp3, auricolari, smartphone

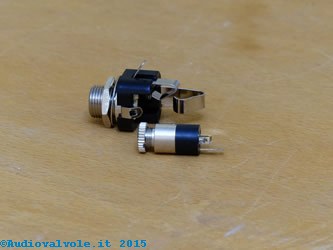

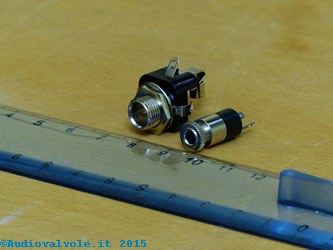

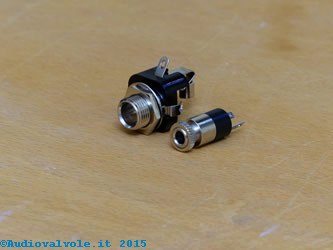

Connettore Jack femmina di vario tipo Connettore Jack femmina di vario tipo Connettore Jack femmina di vario tipo

Prese jack femmina da 6,3mm e da 3,5mm nella variante stereo.

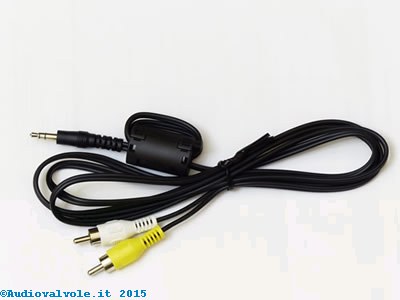

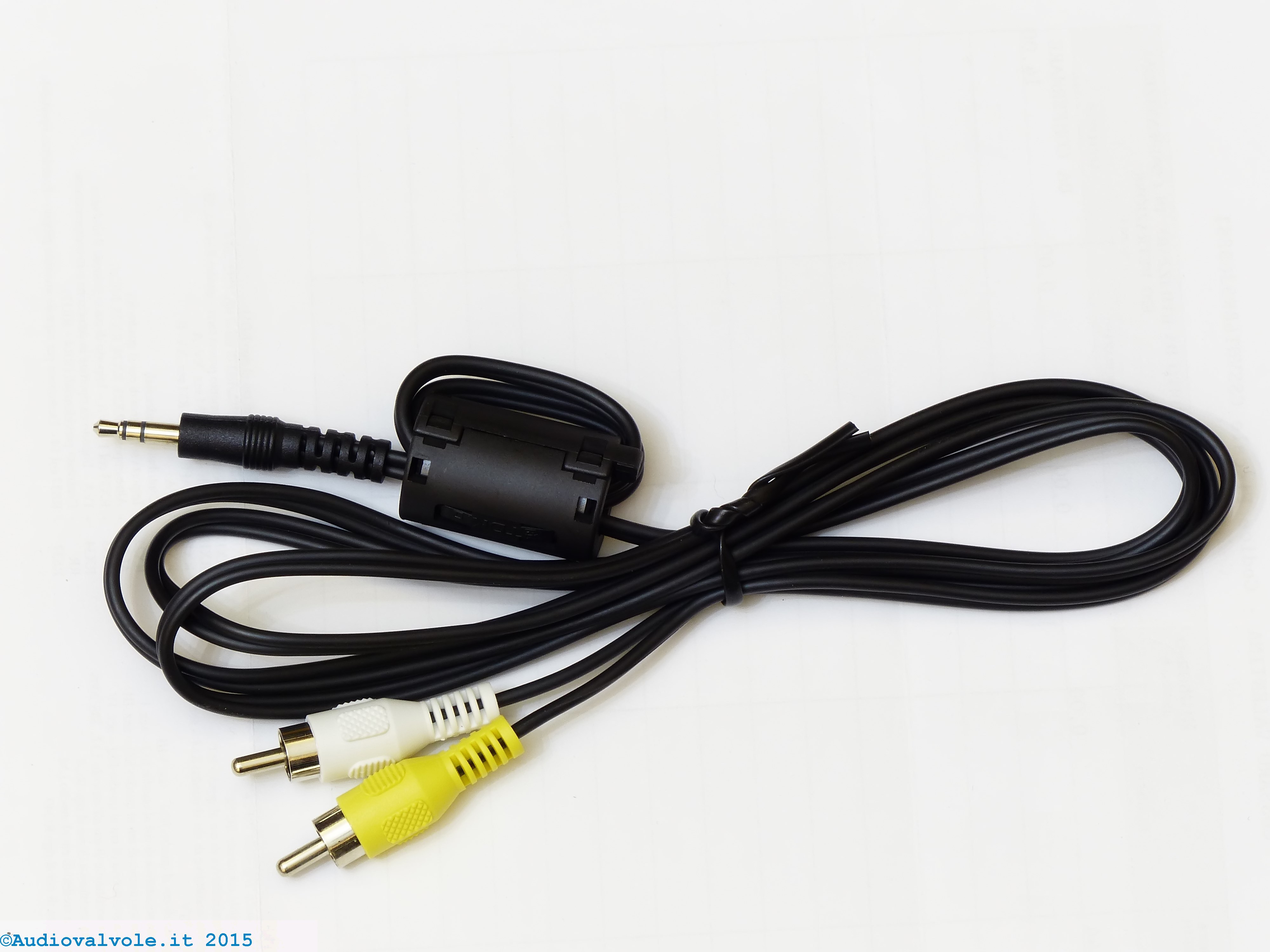

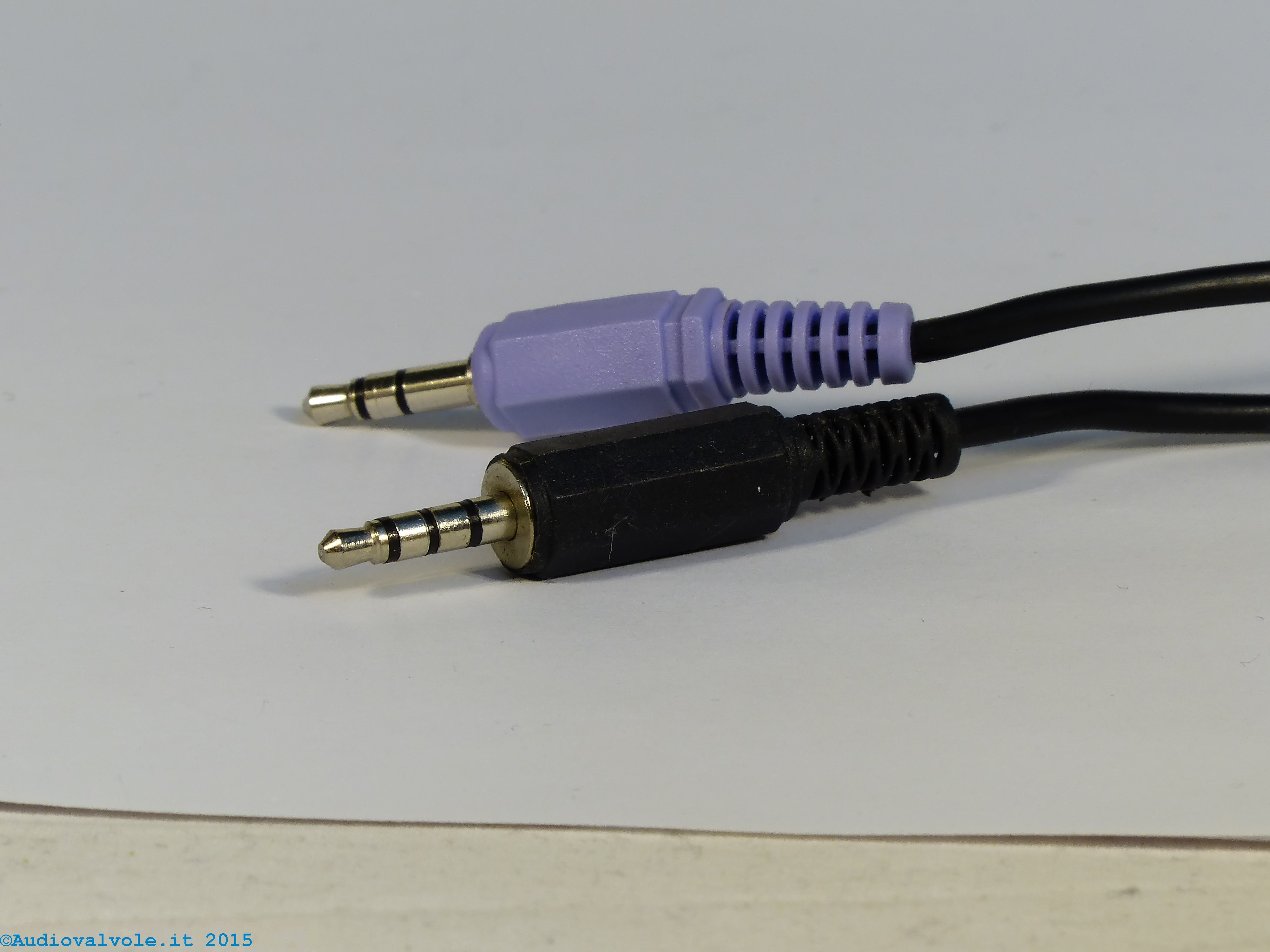

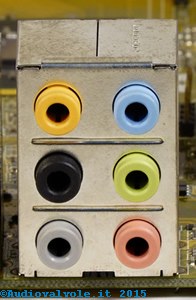

Cavo adattatore Spinotti Jack stereo da 3 a 4 poli Cavo adattatore da jack stereo o maschio RCA Jack su scheda madre per sezione audio

Connettori di potenza

Spine a banana

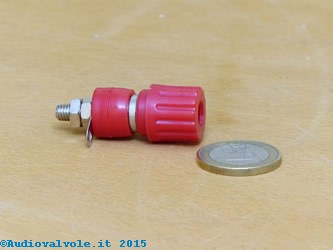

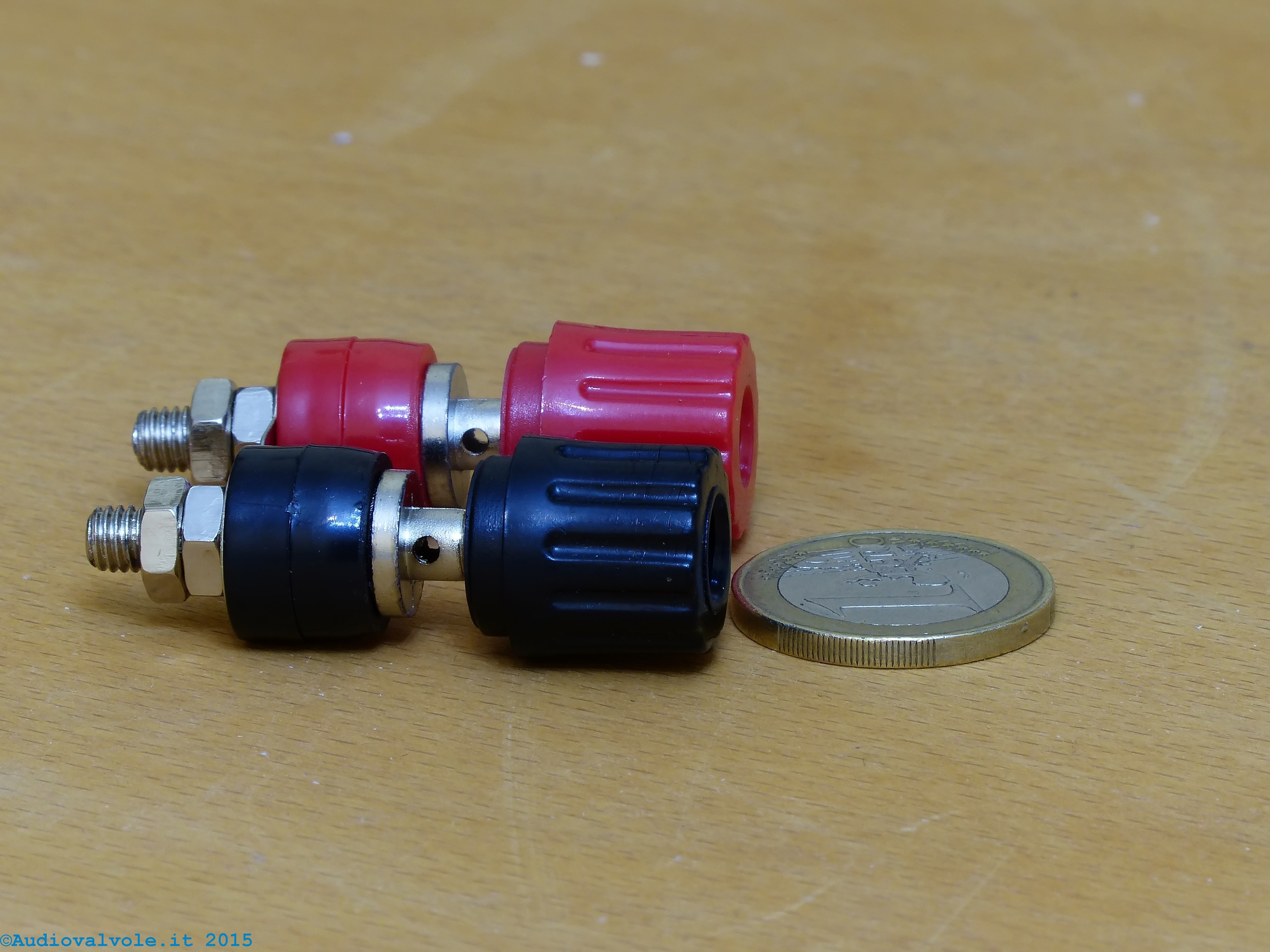

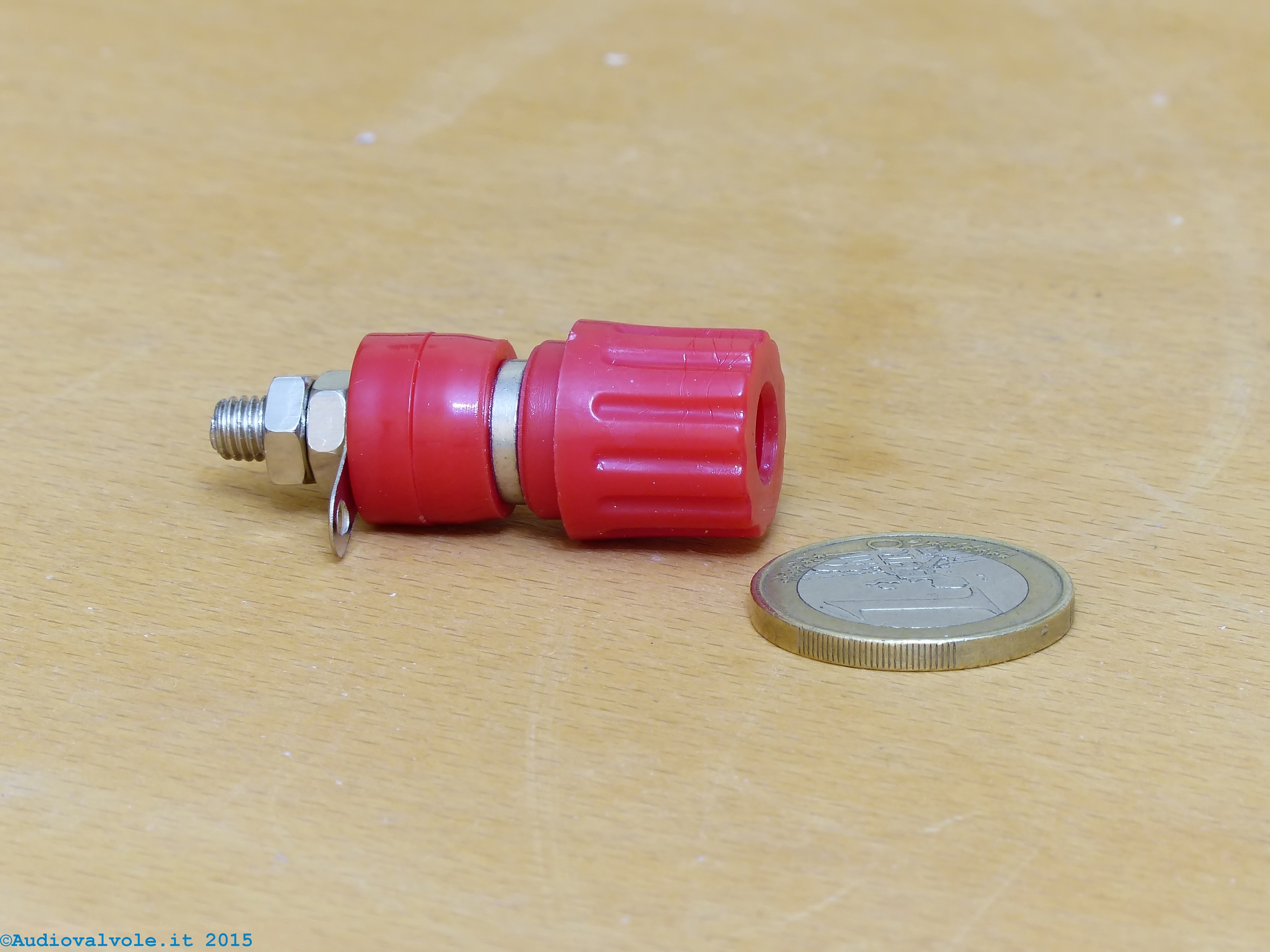

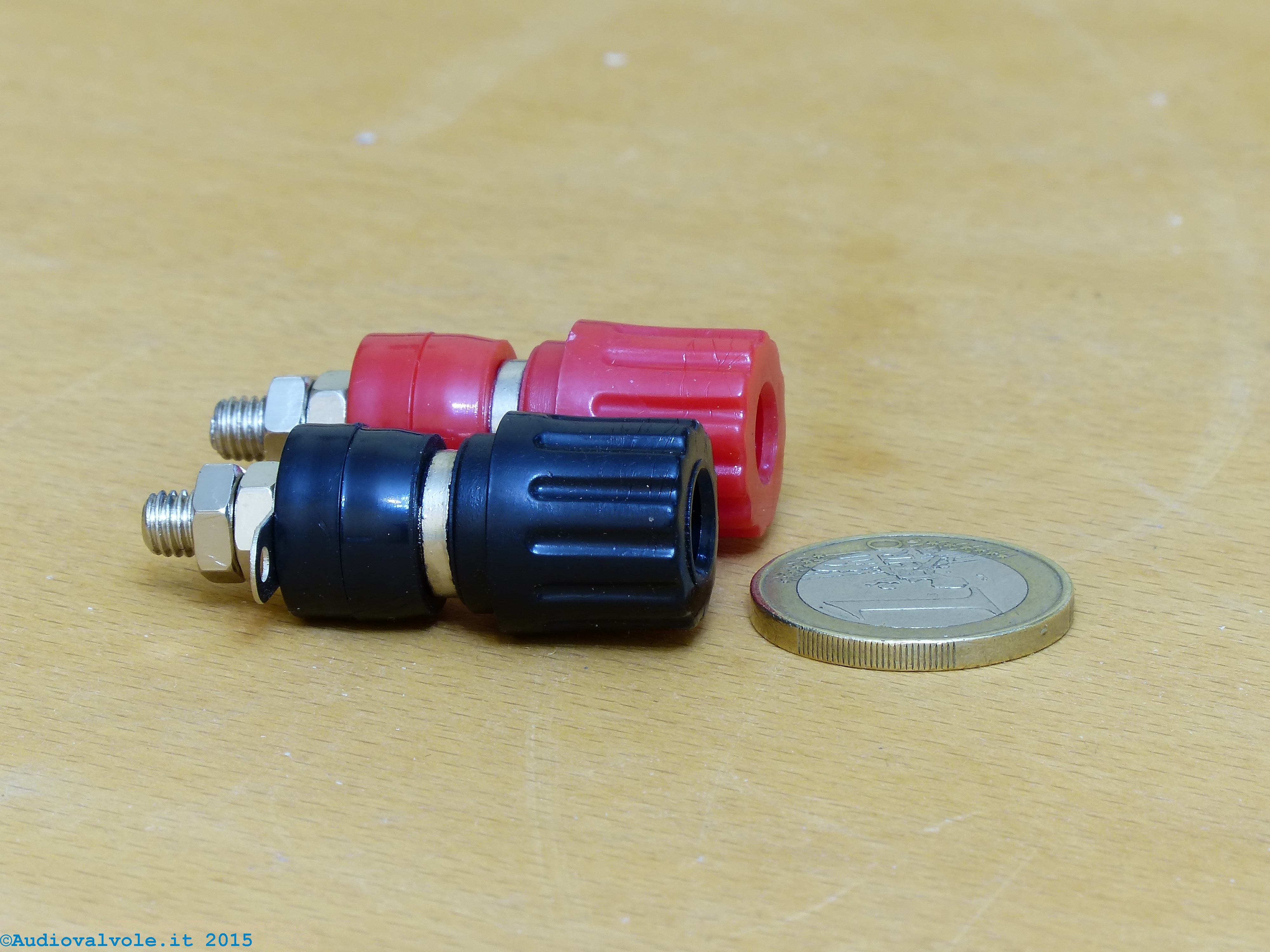

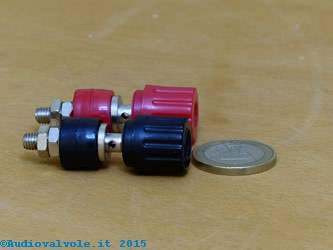

Presa femmina per spina a banana Presa femmina per spina a banana Presa femmina per spina a banana

Sono universalmente utilizzate dovunque si debbano veicolare alte correnti come ad esempio i collegamenti delle cassa acustiche con l'amplificatore e gli alimentatori da laboratorio.

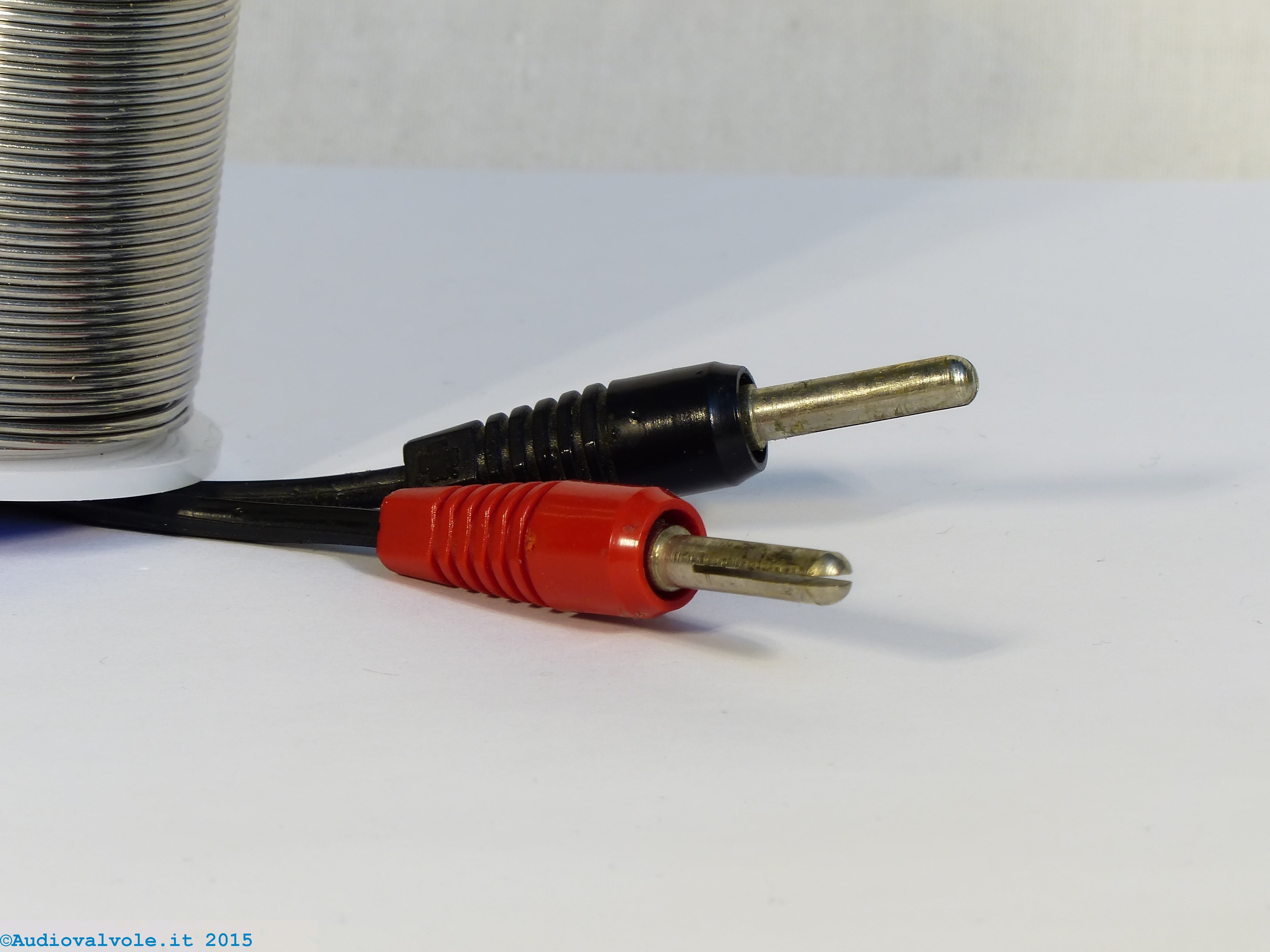

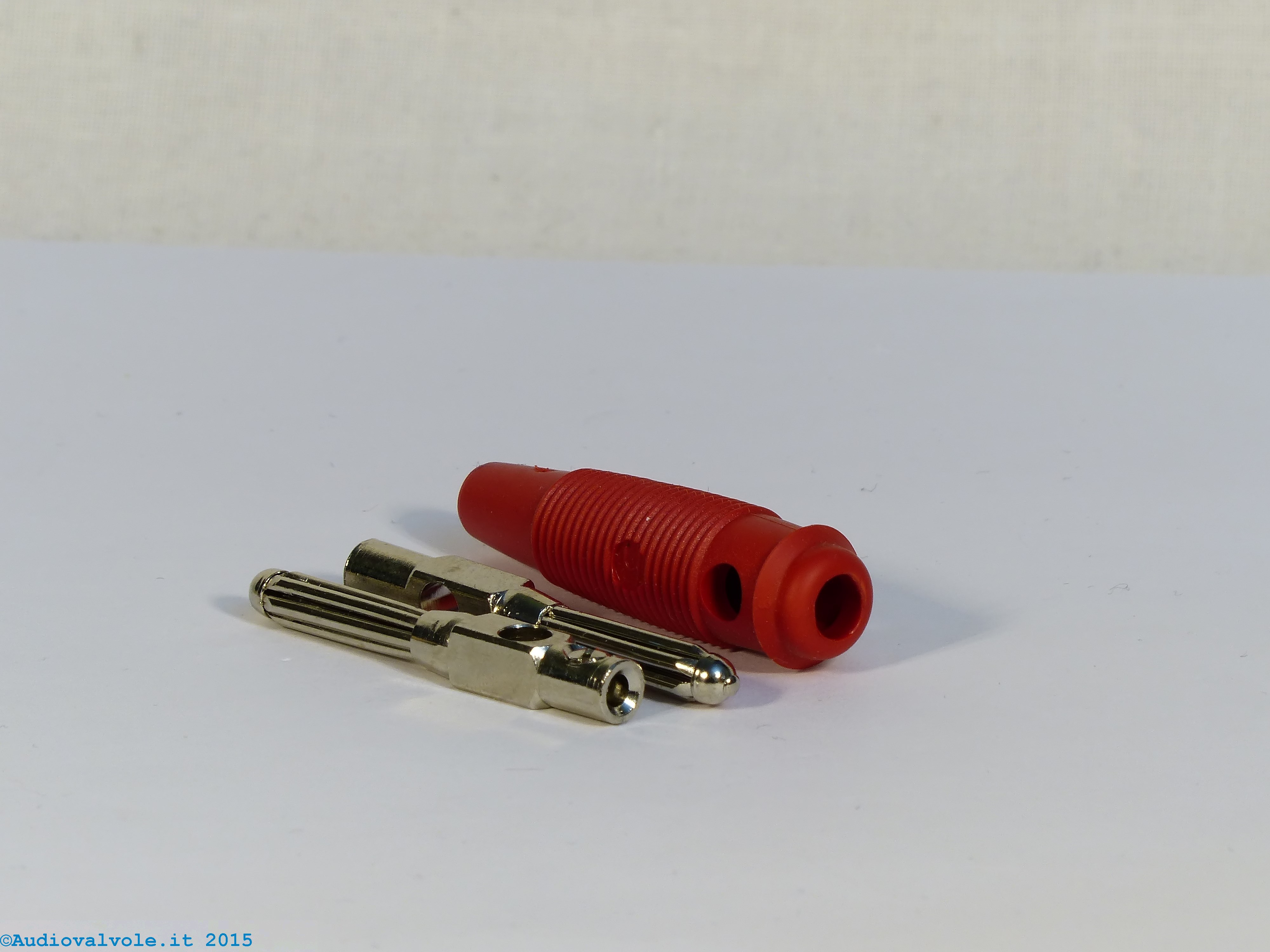

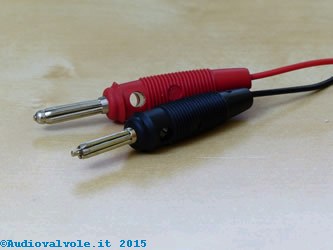

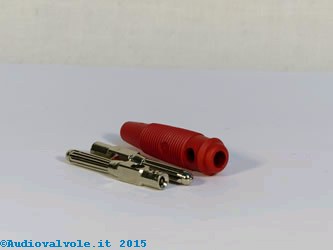

Maschio spina a banana Maschio spina a banana Maschio spina a banana

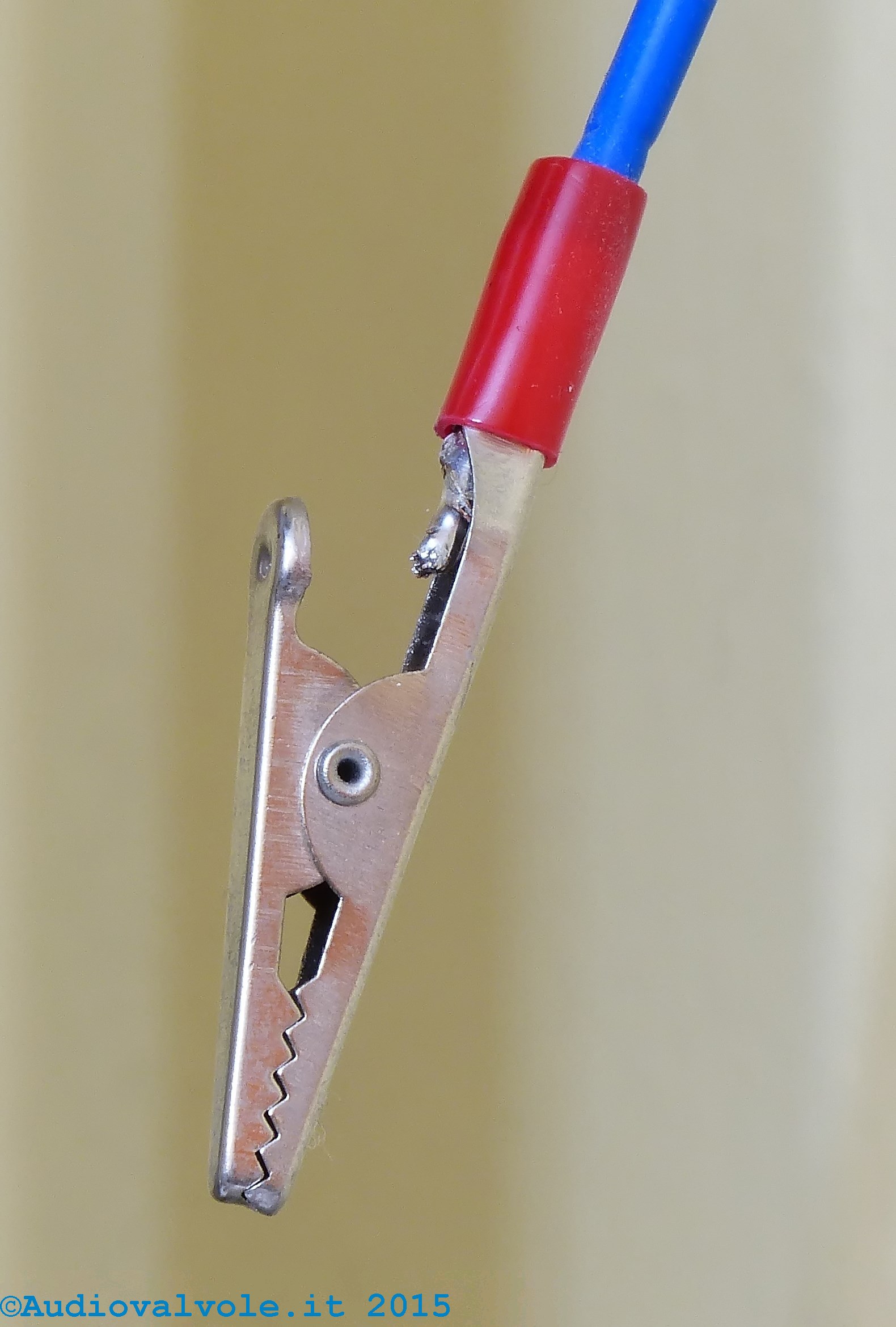

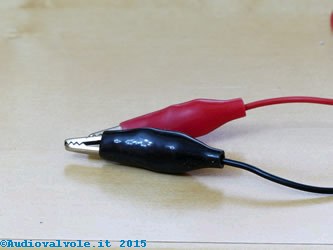

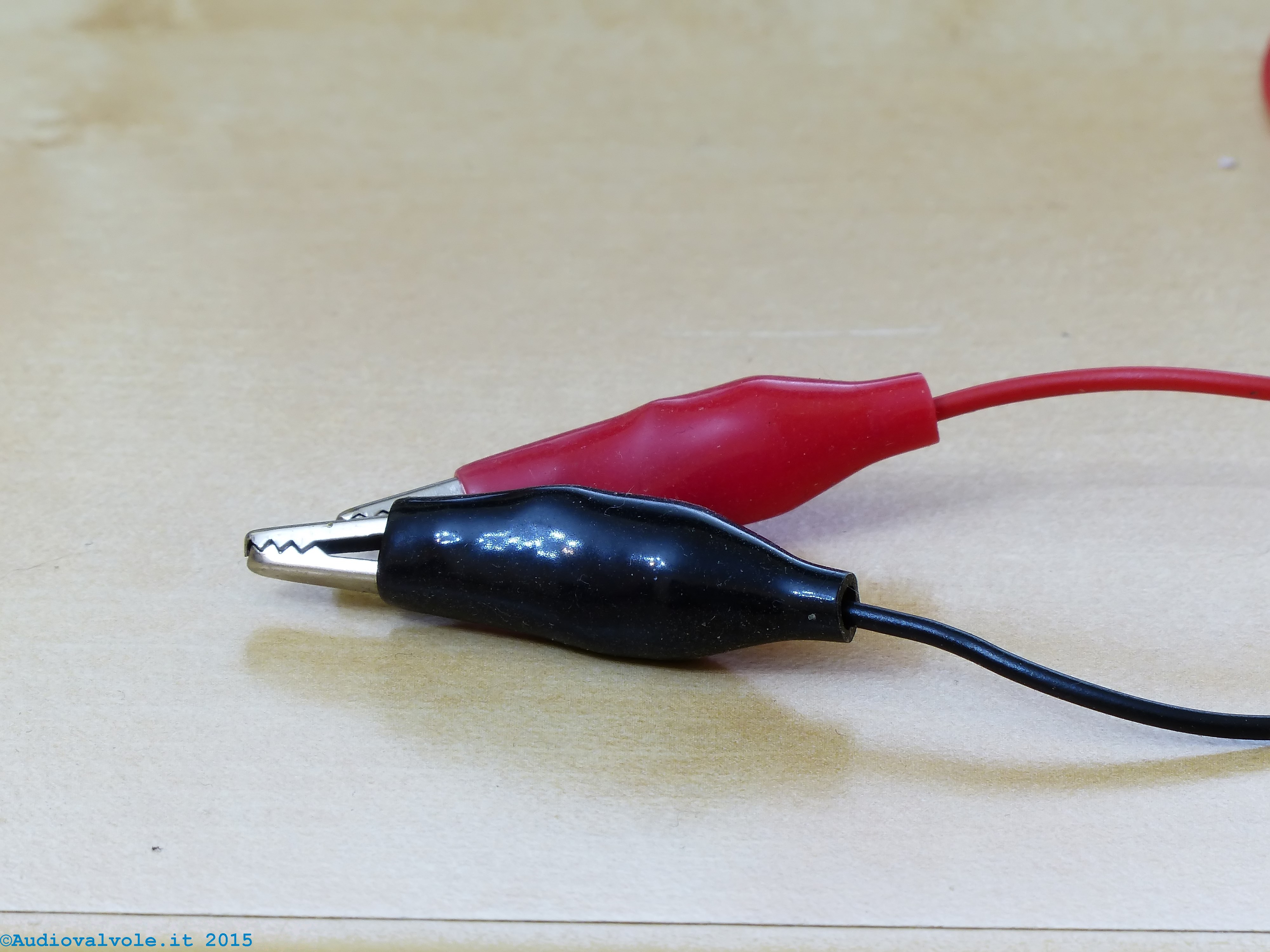

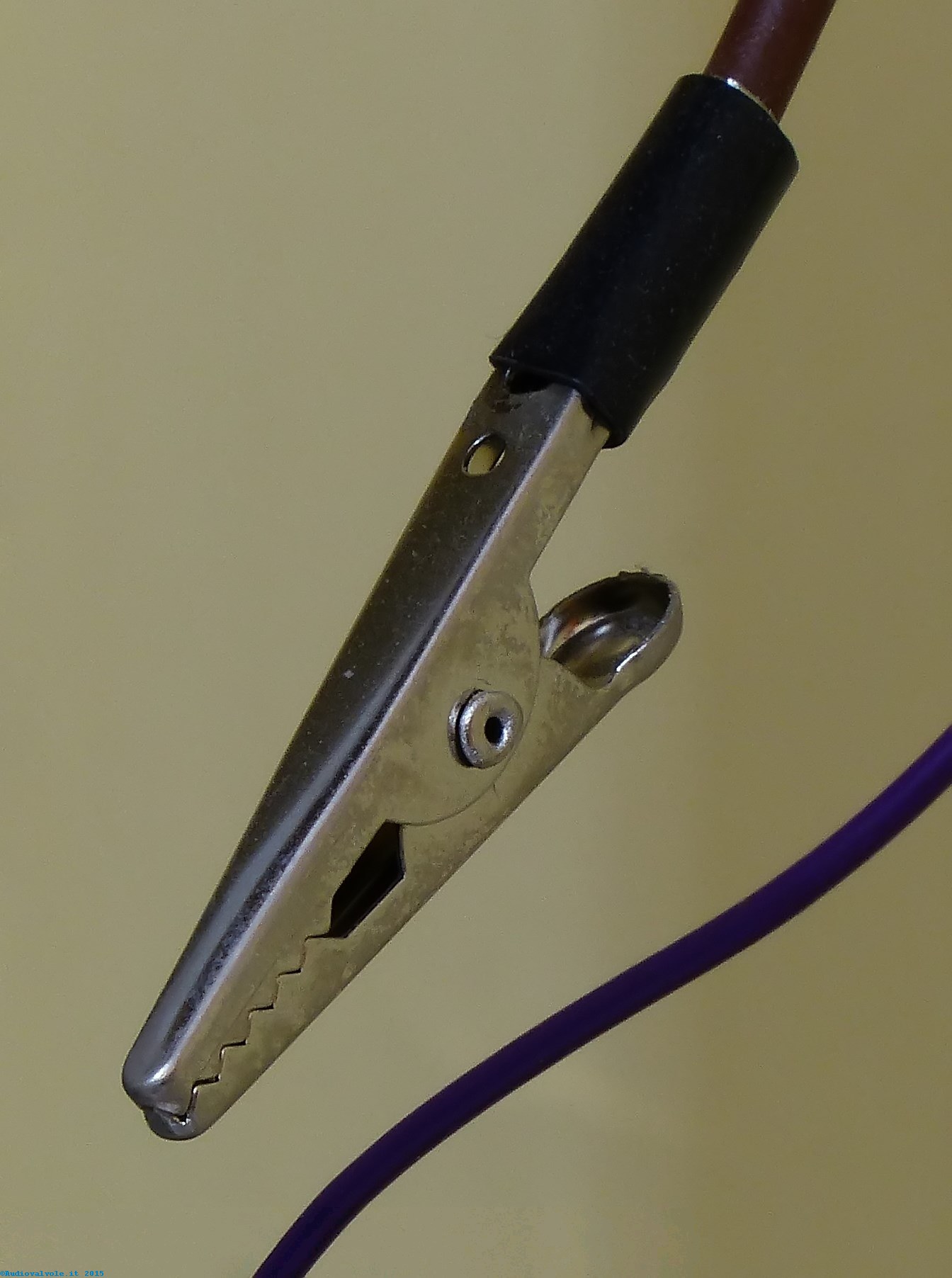

Morsetto a coccodrillo

Si tratta di uno dei morsetti più utilizzati, indispensabile per fare delle prove realizzando ponticelli o per alimentare il circuito. Ci sono di diverse dimensioni, da quelli molto piccoli a quelli grandi come ad esempio quelli utilizzati nei caricabatterie per l'avviamento delle autovetture.

Morsetto a coccodrillo Morsetto a coccodrillo Morsetto a coccodrillo

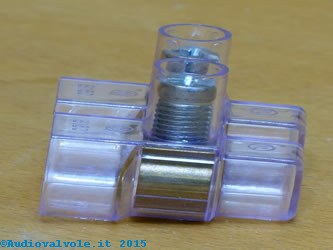

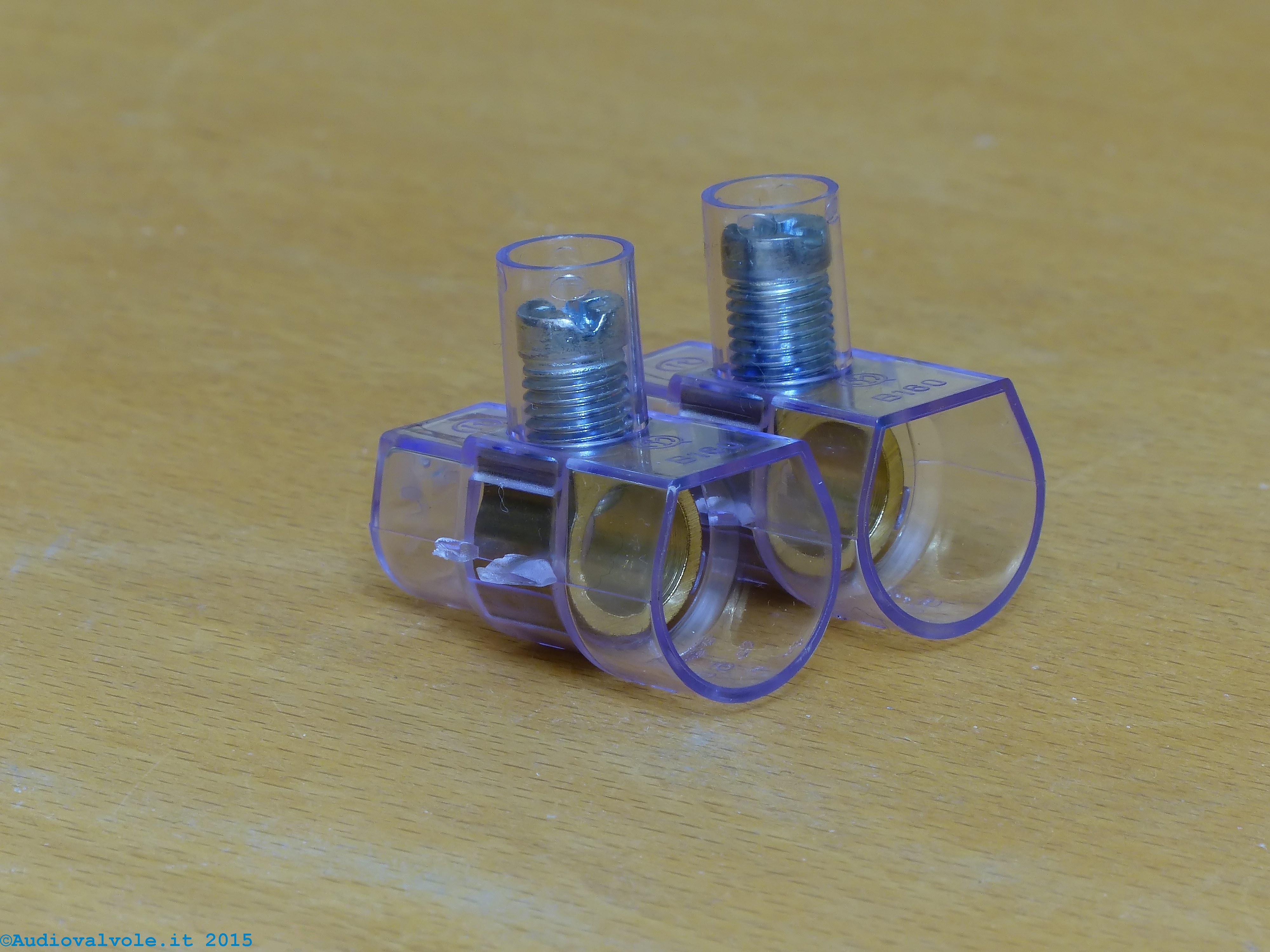

Morsetto serrafilo terminatore

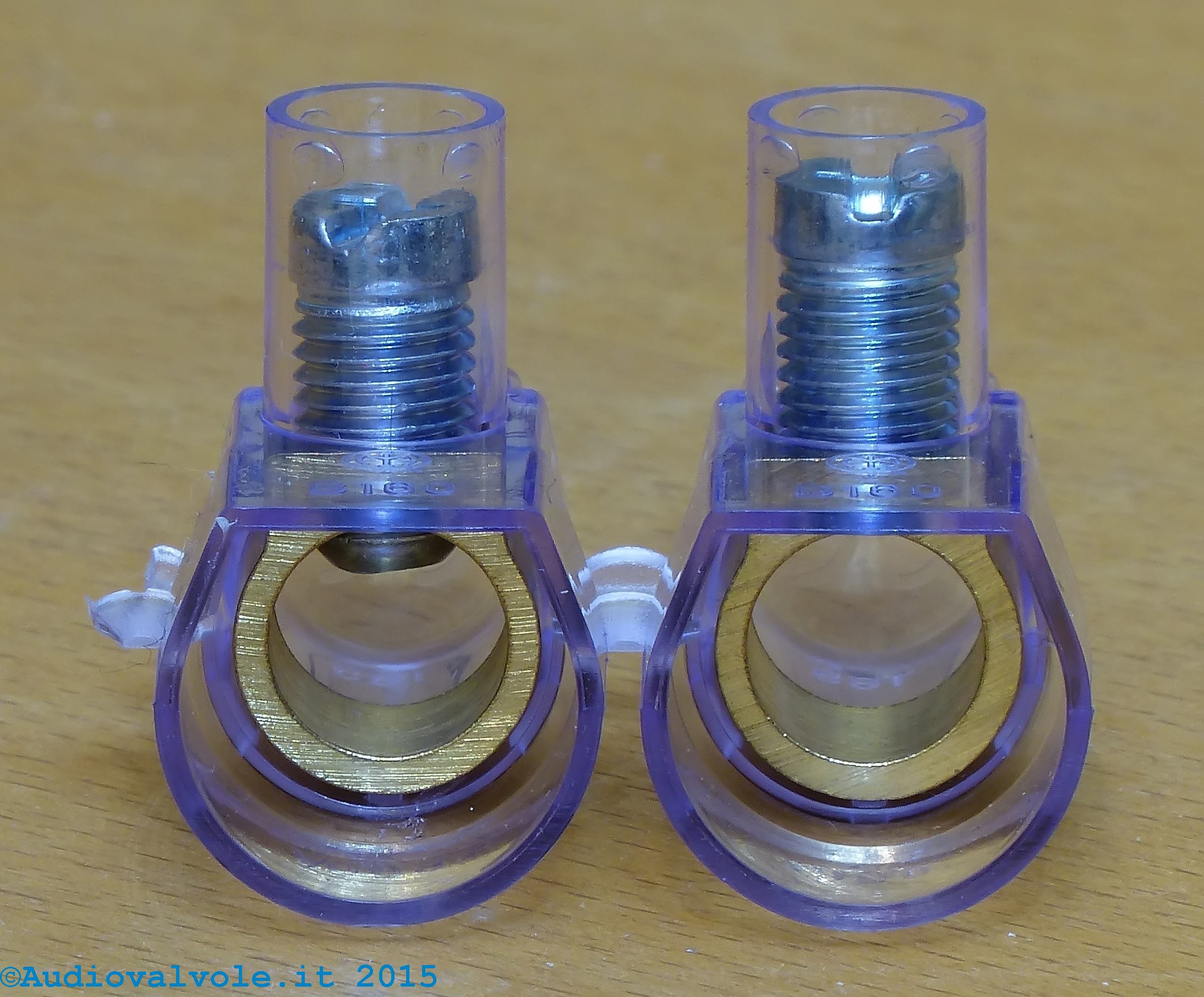

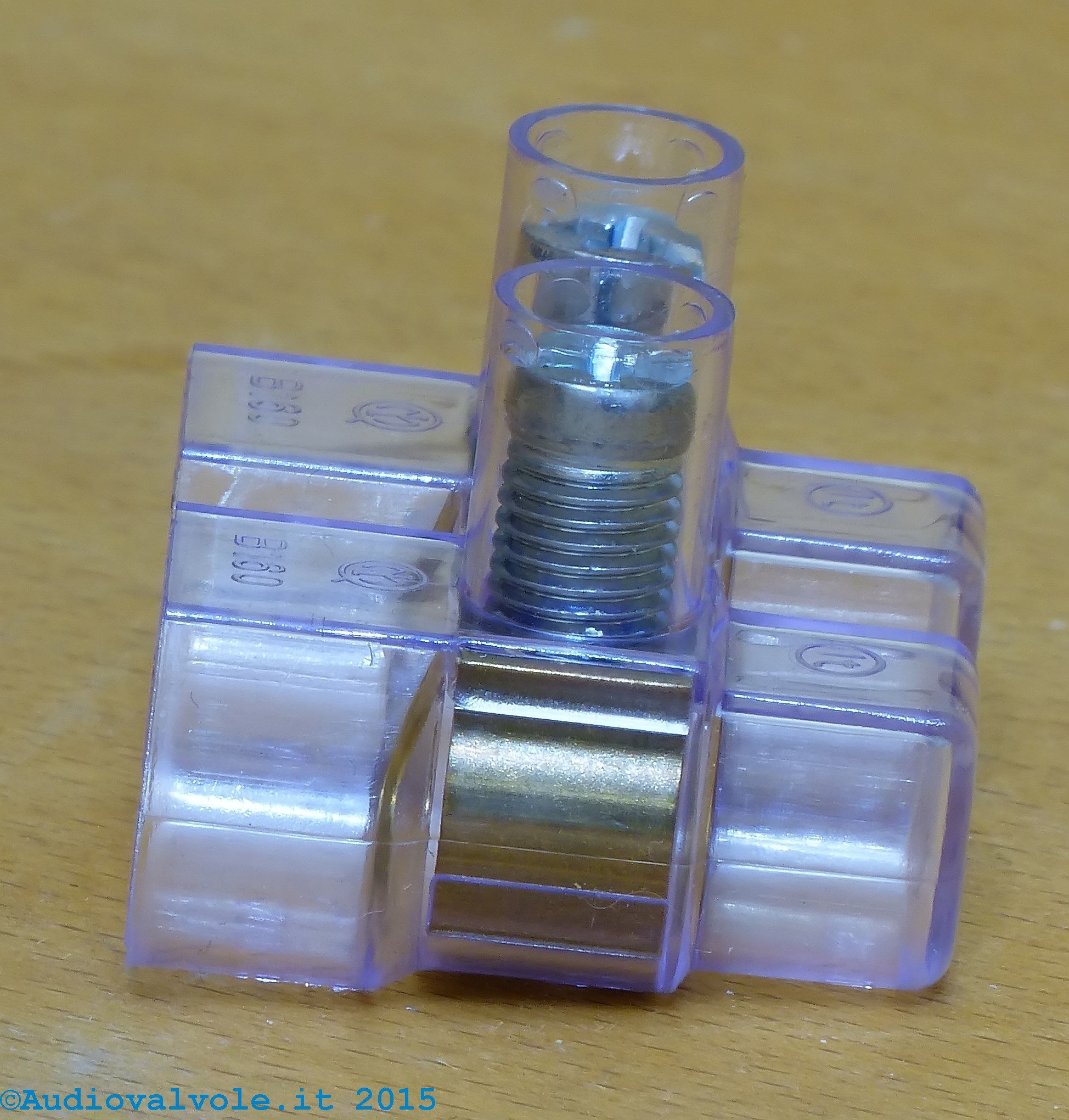

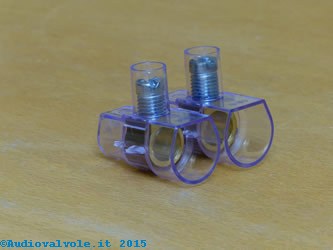

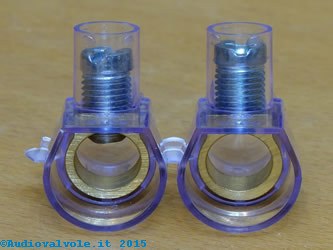

Morsetto serrafilo terminatore Morsetto serrafilo terminatore Morsetto serrafilo terminatore

Si utilizzano nei sistemi di distribuzione di corrente della rete elettrica. Hanno il doppio scopo di collegare fra loro vari fili e isolarli dal resto. Esistono di varie dimensioni.

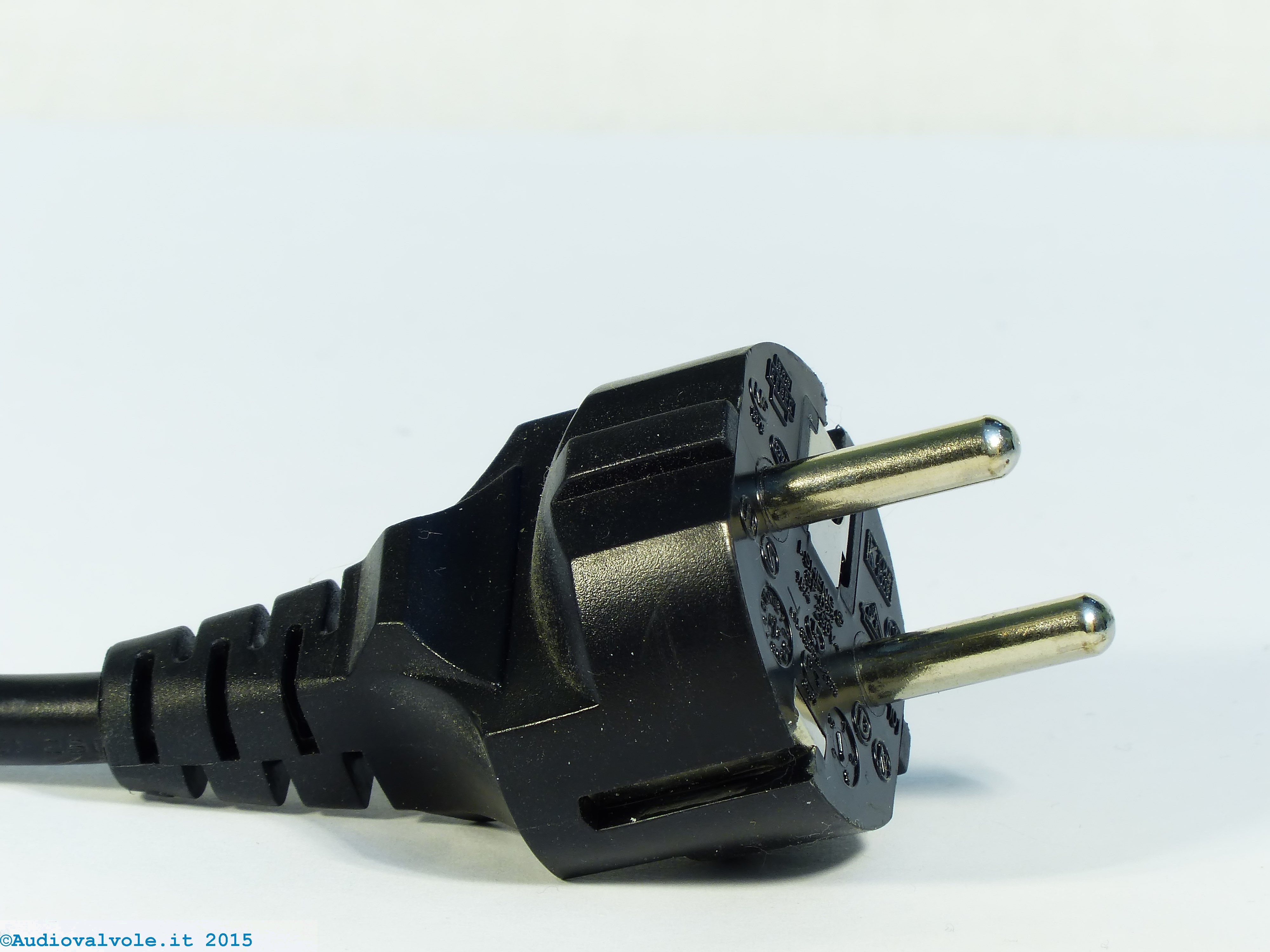

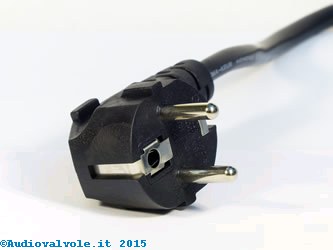

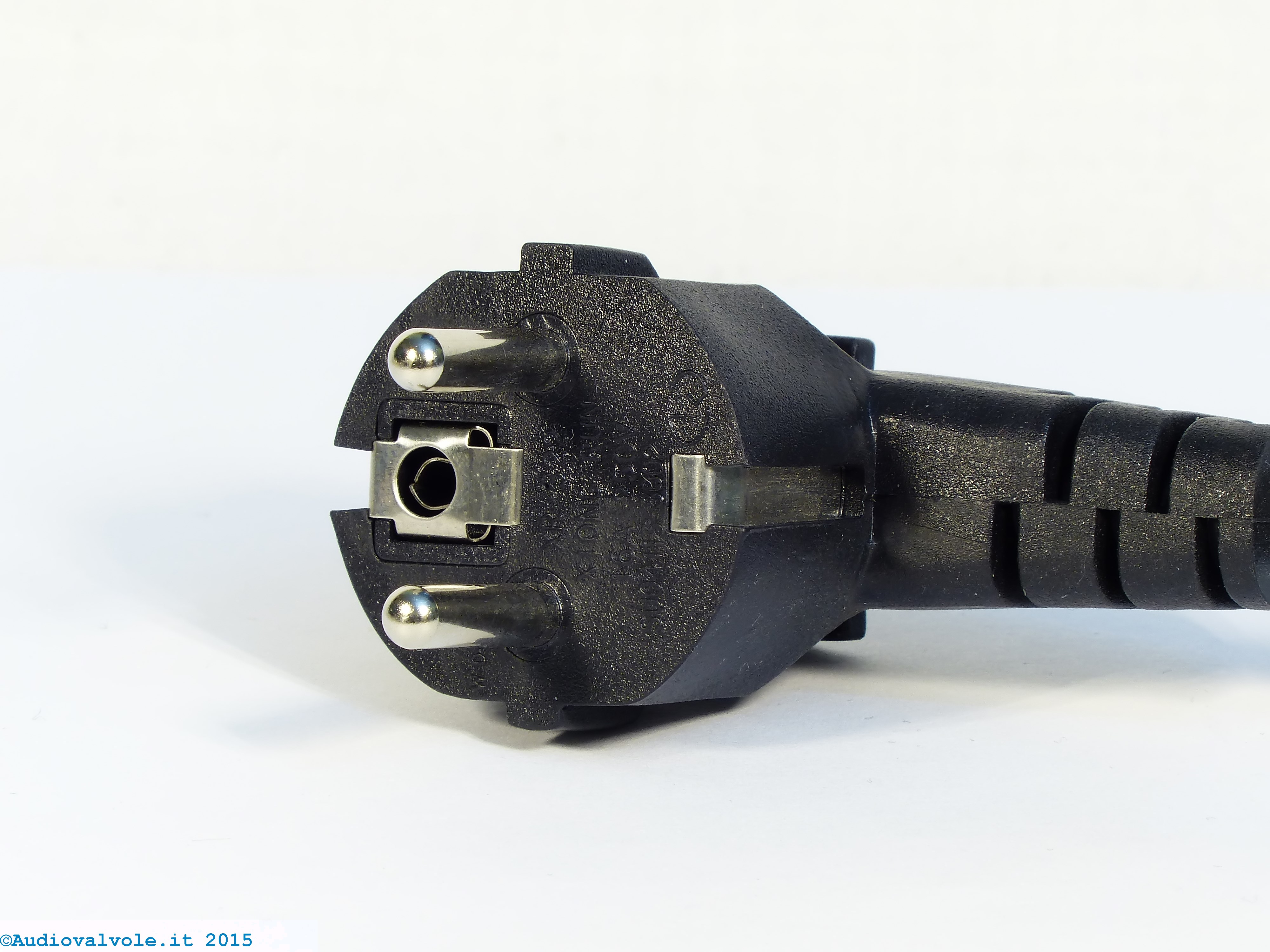

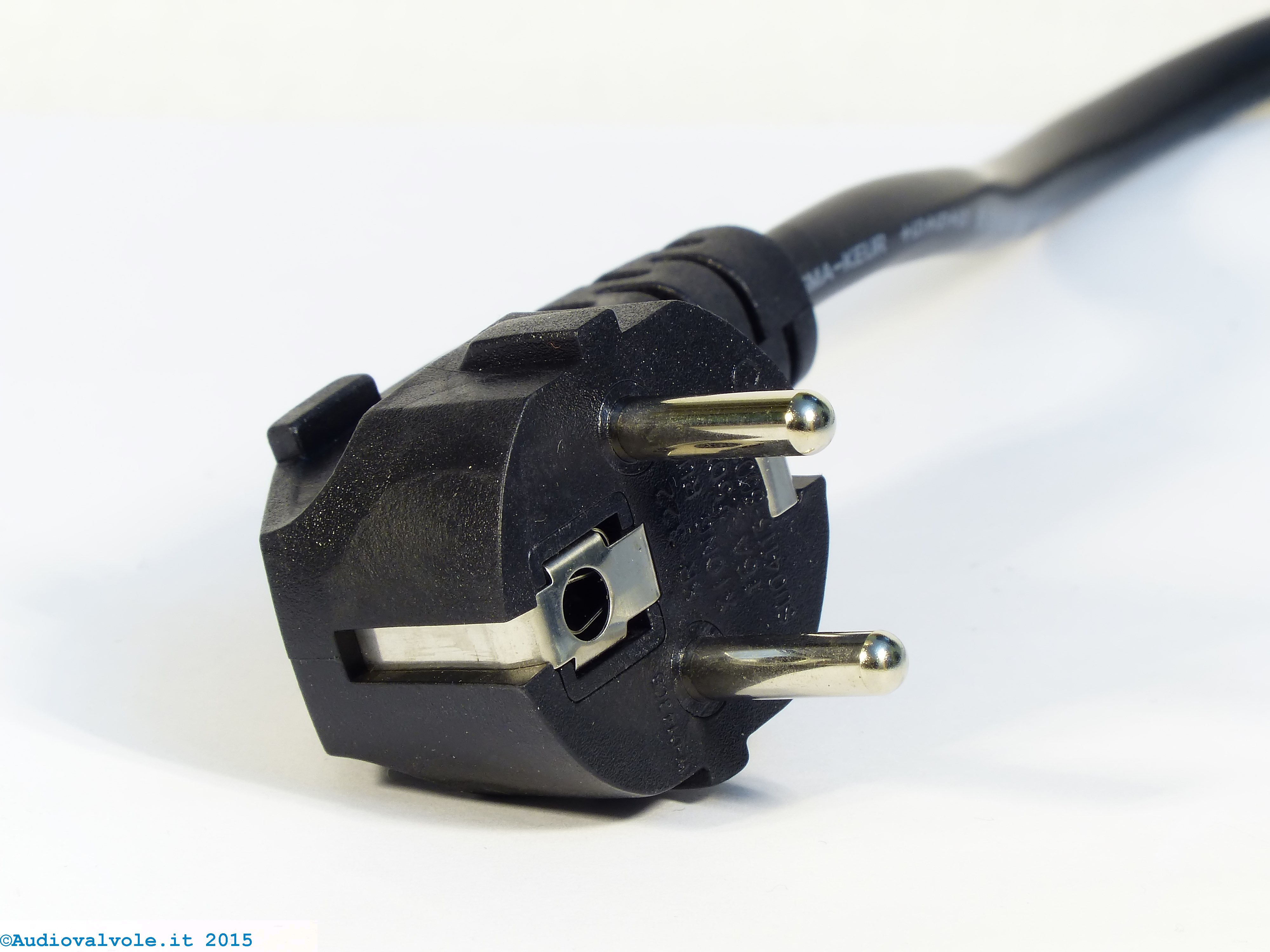

Spina Shuko detta anche spina tedesca

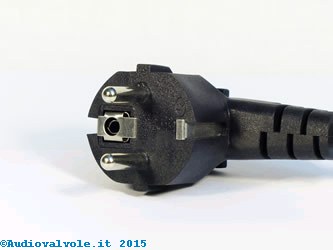

Spina shuko Spina shuko Spina shuko

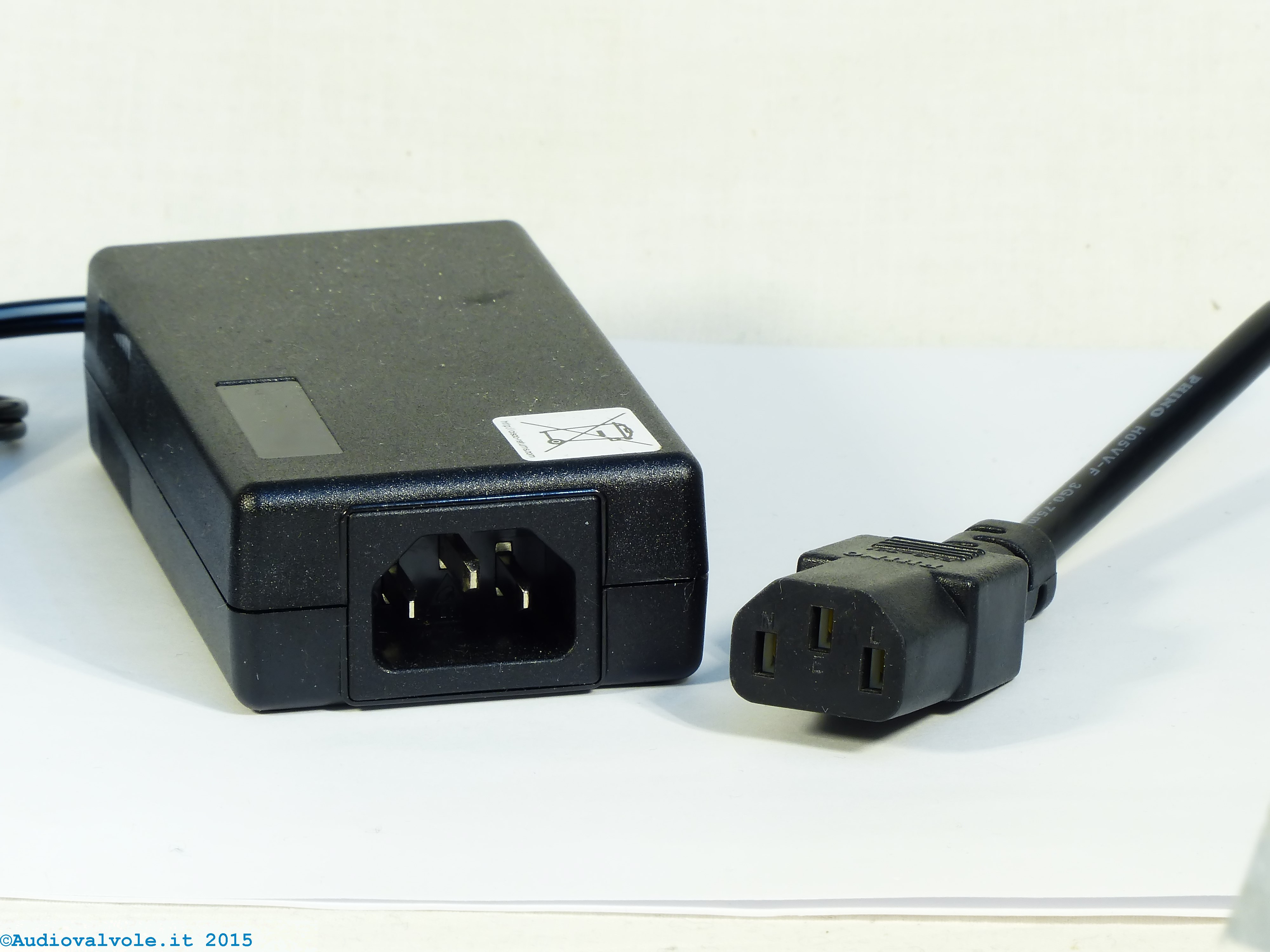

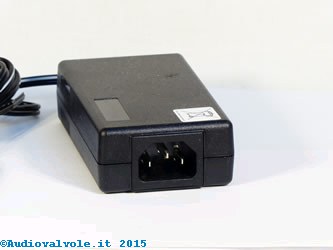

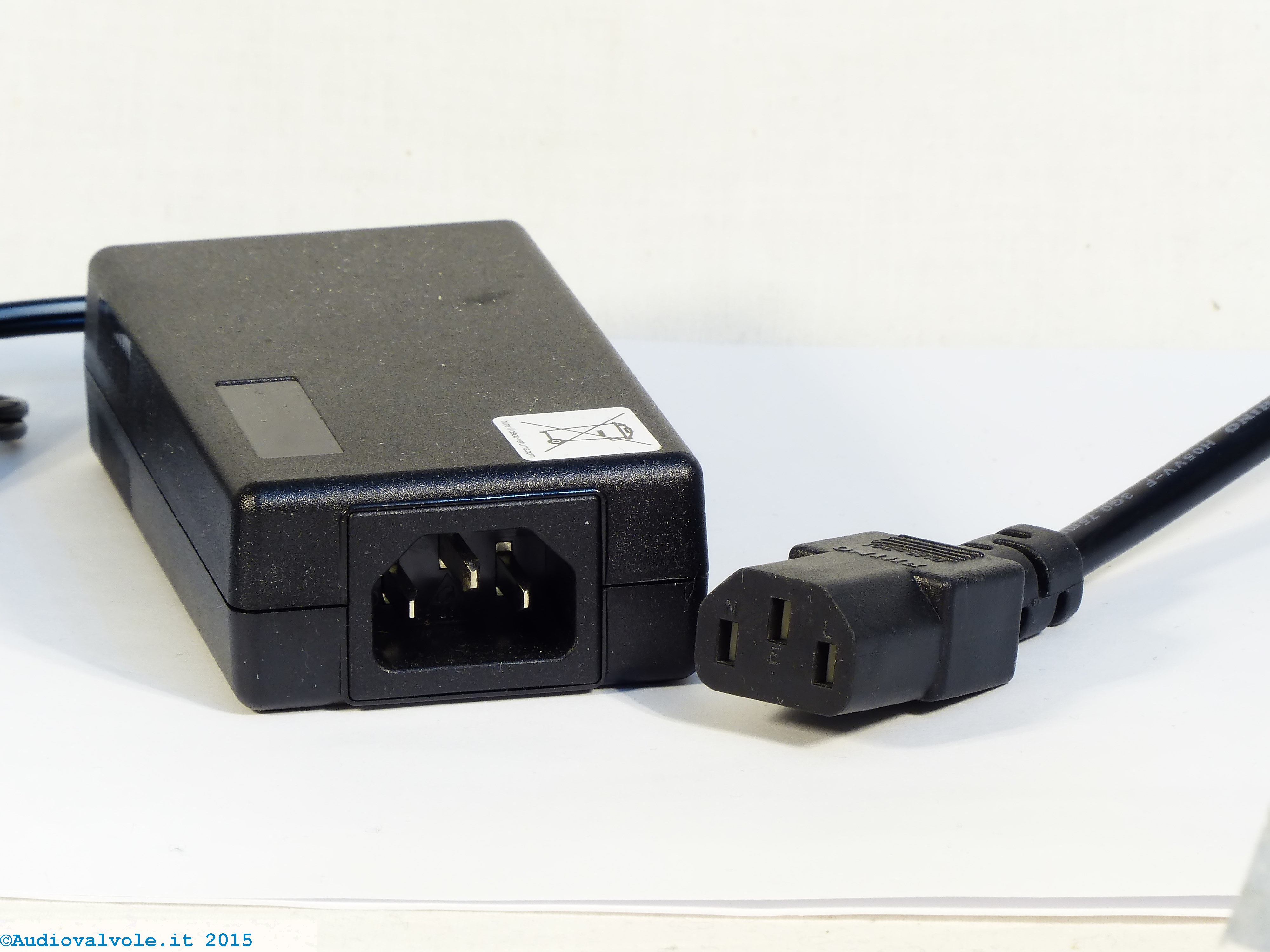

Connettore maschio C13 e femmina C14

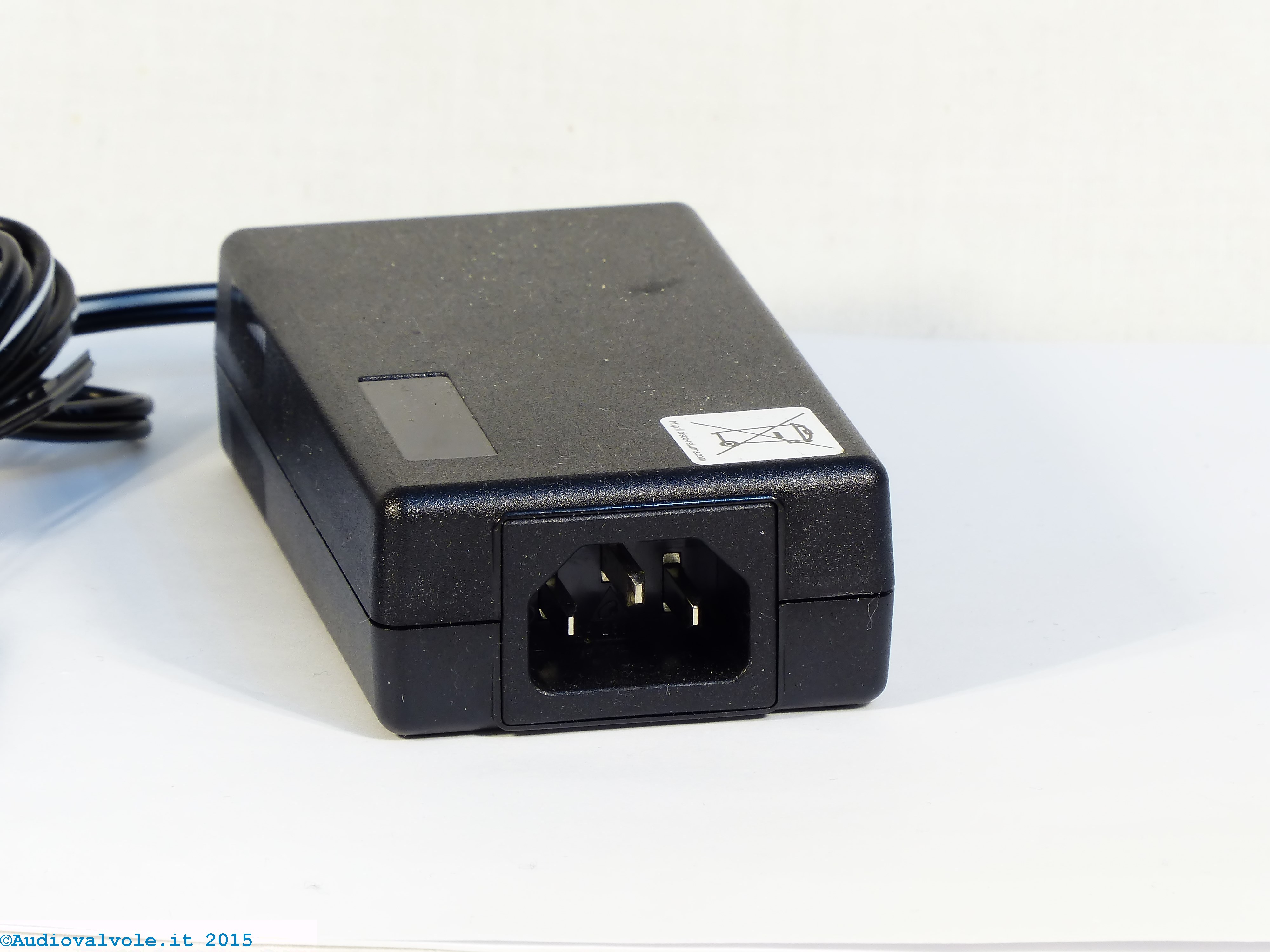

Connettore femmina C14 Connettore C13 femmina C14 Connettore C13 femmina C14
