Lampada illuminazione set fotografico per macro.

Introduzione:

Si tratta di un circuito molto semplice, portatile e alimentato a batterie ricaricabili. L'esigenza è quella di illuminare dei particolari dell'oggetto da riprendere e in alcuni casi virare il colore troppo caldo della luce che illumina l'oggetto dandogli una sfumatura blu-violetta.

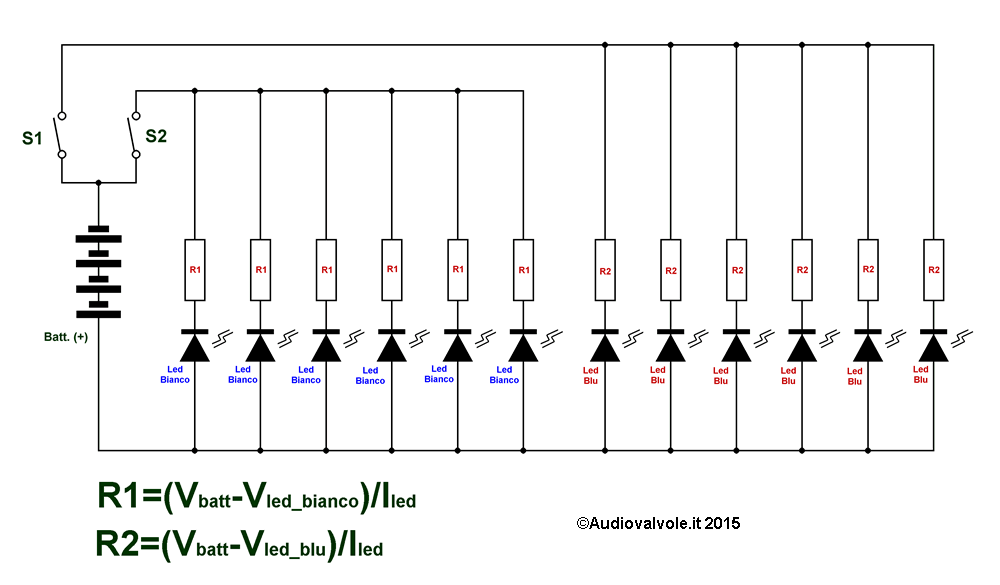

Lampada illuminazione set fotografico per macro: Lo schema del circuito.

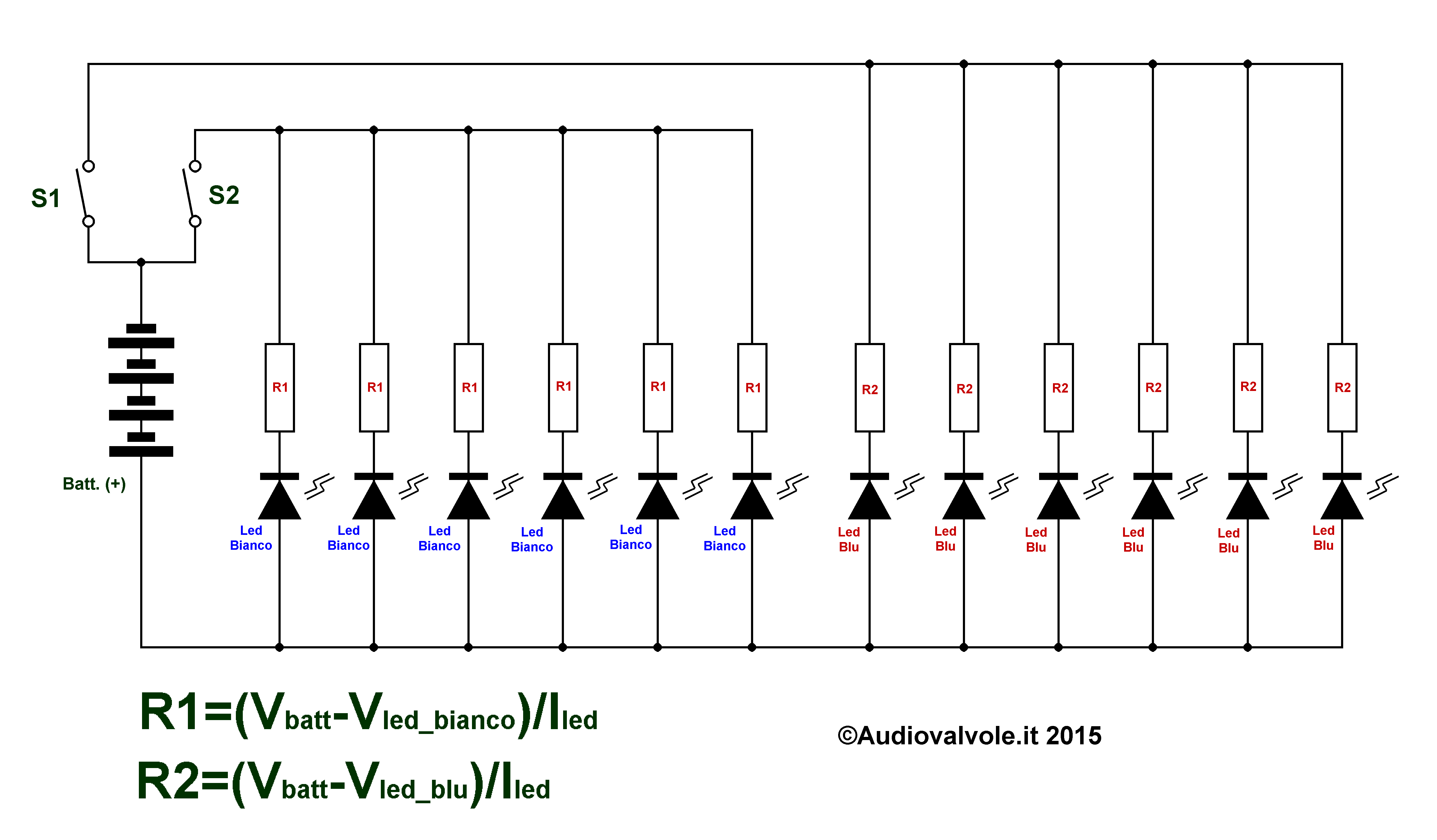

Schema circuitale Lampada illuminazione set fotografico per macro

Si tratta di uno schema veramente banale, lo abbiamo messo solo per completezza. L'unica incognita sono le resistenze di limitazione della corrente dei diodi led che devono essere calcolate in funzione della tensione diretta di polarizzazione dei diodi led (che varia non solo da tipo a tipo di led ma anche da partita a partita). La corrente diretta che attraversa i led nel nostro caso è 20mA e si può ricavare dal datasheet del led. La tensione di polarizzazione diretta del diodo led, nel caso non avessimo a disposizione il datasheet dello specifico componente, possiamo rilevarla collegando in serie al diodo led una resistenza da 1K e alimentando il tutto con una tensione di 12V (tensione questa sicuramente di molto superiore a quella richesta per accendere il diodo led). A questo punto con un tester misuriamo la tensione ai capi del diodo led.

Lampada illuminazione set fotografico per macro: Costruzione.

Siamo partiti da una basetta millefori, da quattro batterie ricaricabili da 850 mAh del tipo nichel-metalidruro (NI-MH) che forniscono una tensione di circa 1,2 Volt per elemento, 6 led bianchi e 6 blu, tutti ad alta intensità. Poi abbiamo alimentato un diodo led bianco e abbiamo misurato la tensione di polarizzazione diretta del diodo in oggetto. Quindi abbiamo dimensionato le resistenze da mettere il serie ai led dividendo per 20 mA (la corrente nominale dei diodi led che abbiamo usato) la tensione differenza fra quella delle batterie e quella richesta dal led. Poi abbiamo ancorato saldamente le batterie alla basetta e le abbiamo anche incollate fra loro e al supporto. Poi abbiamo messo due interruttori, uno per accendere i 6 led bianchi e uno per accendere i 6 led blu. Lavoro finito!!

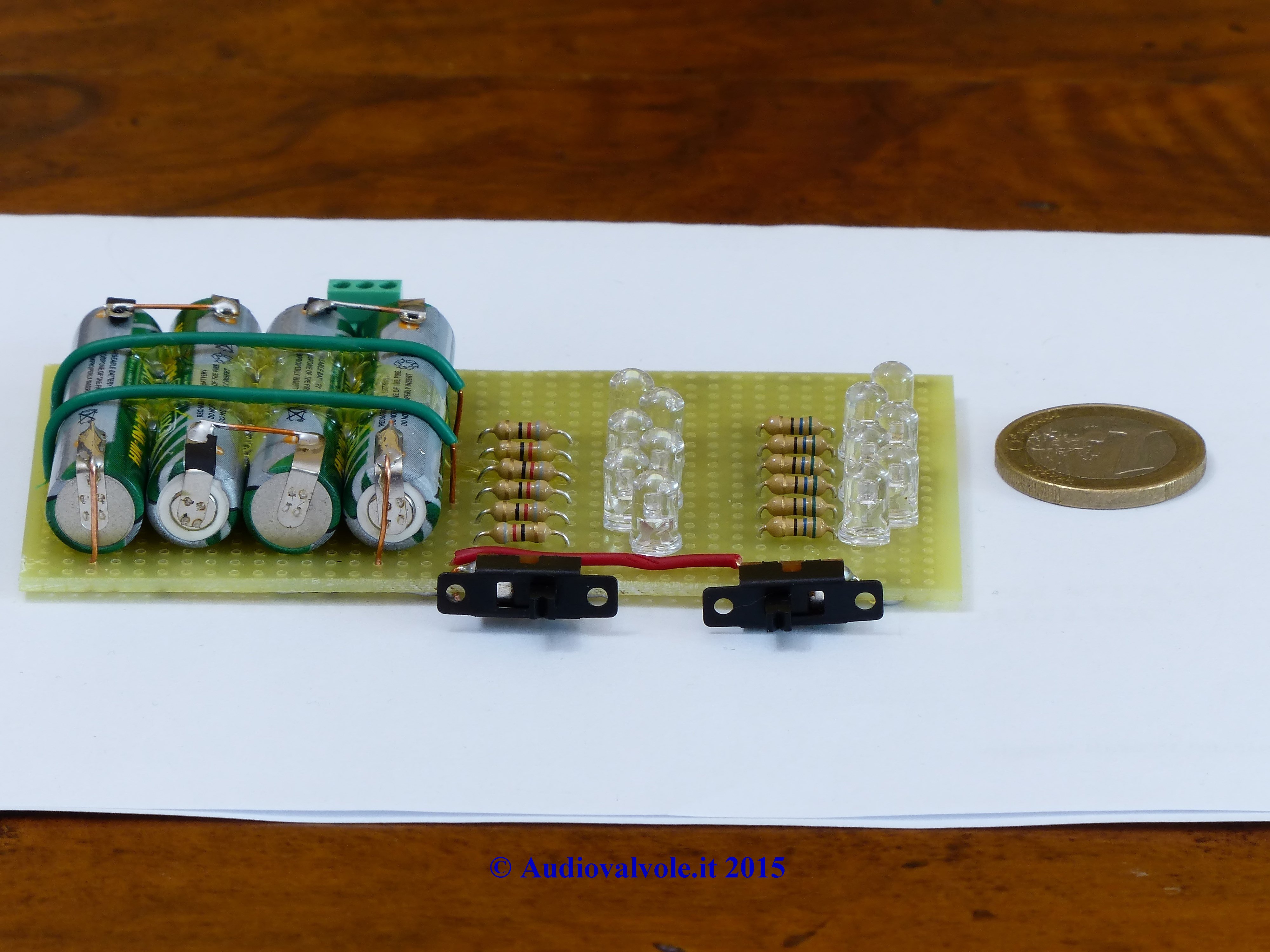

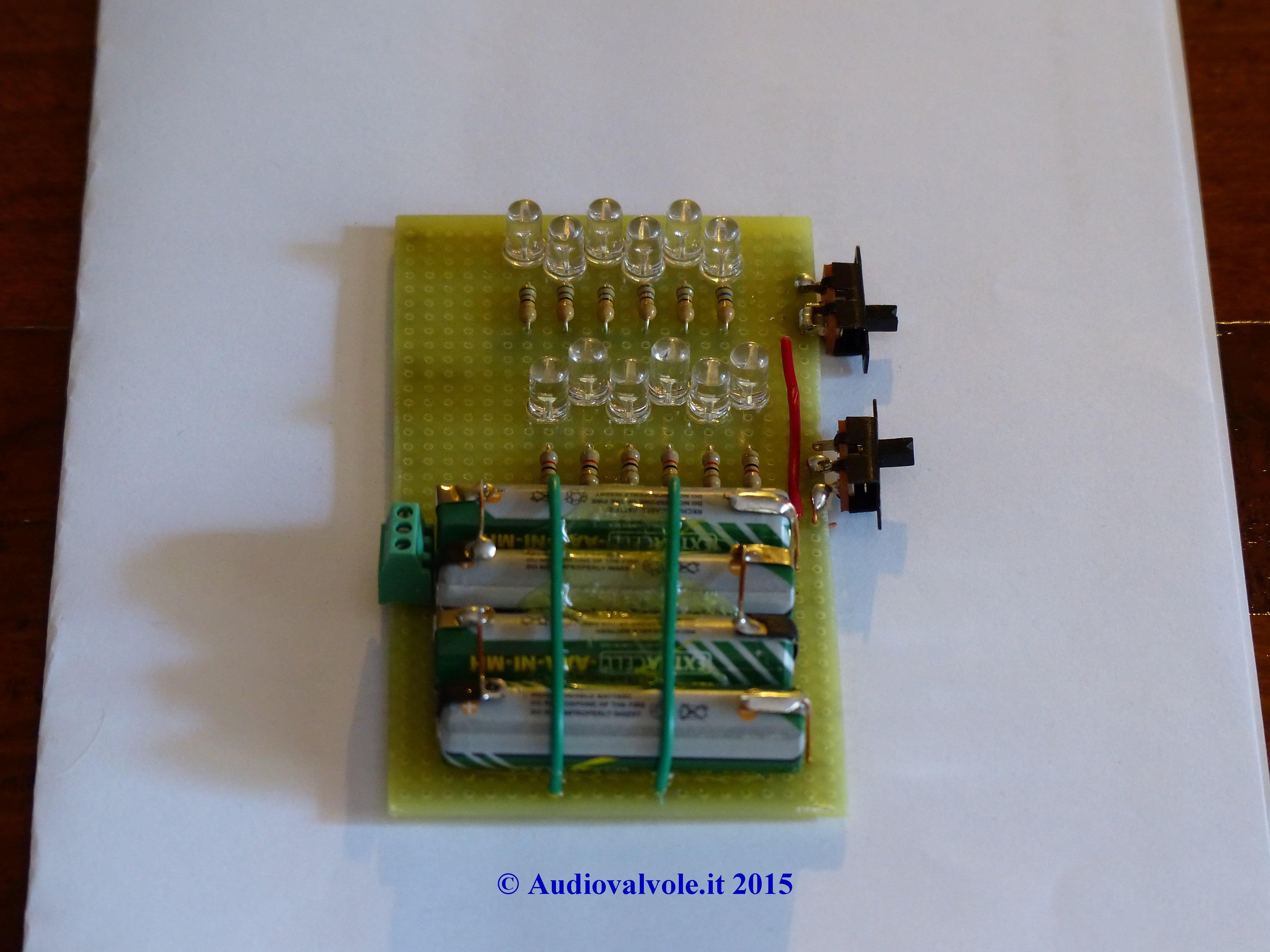

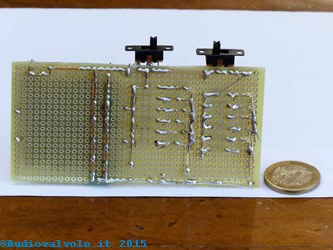

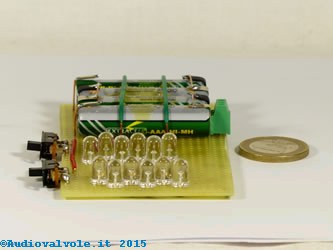

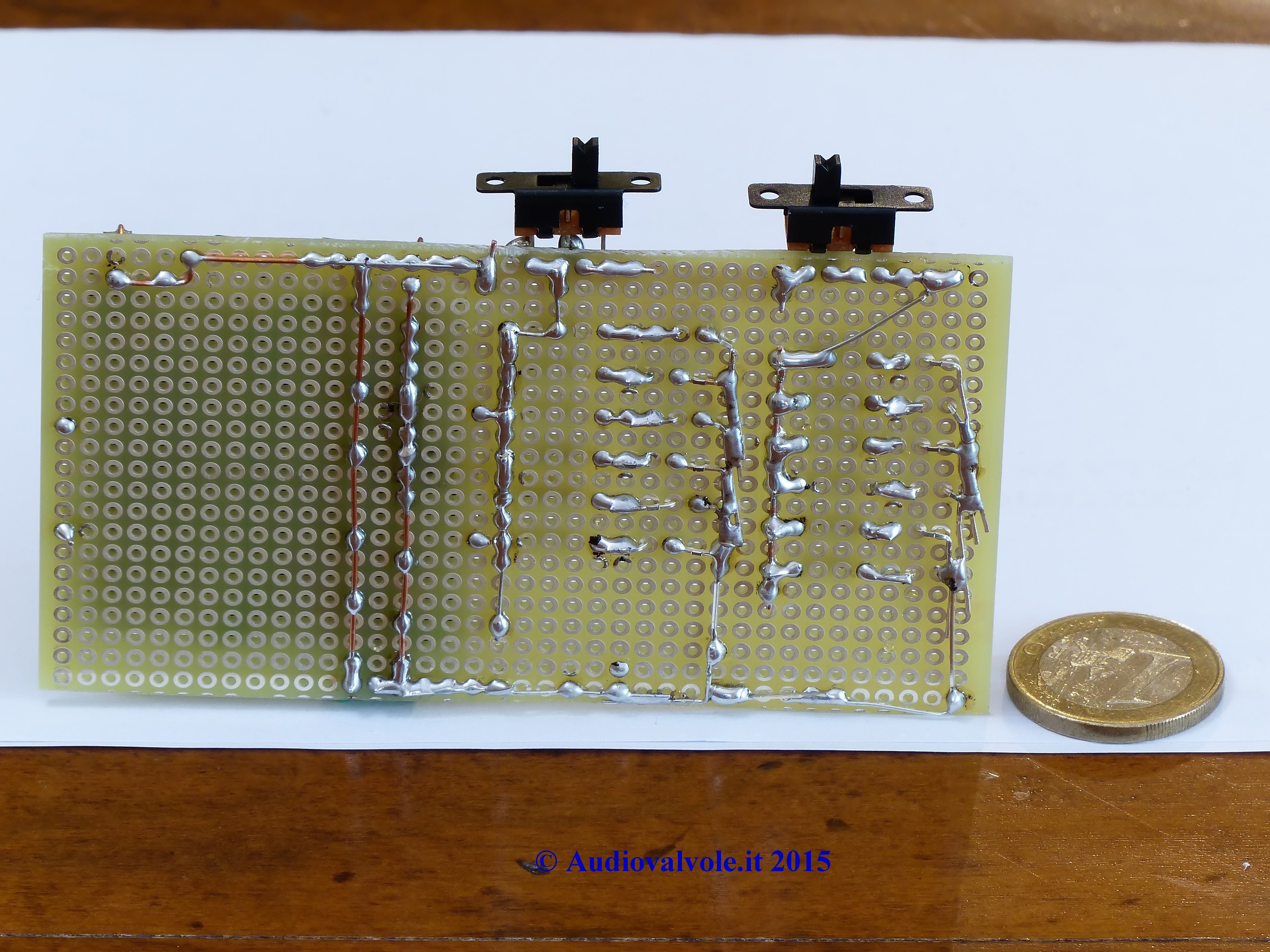

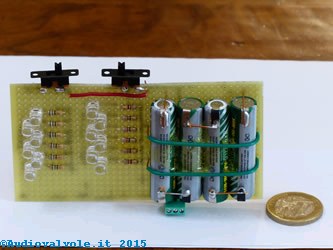

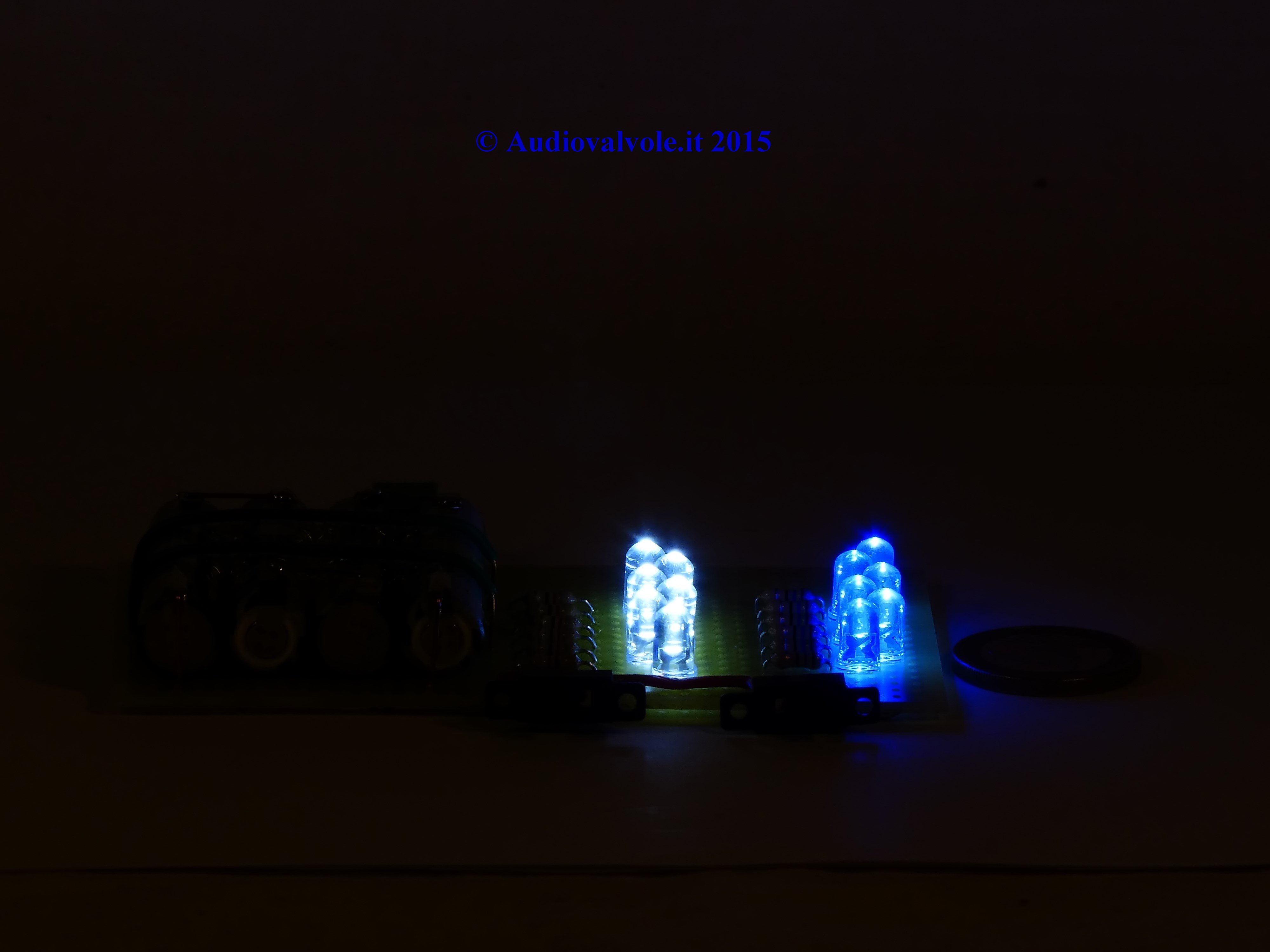

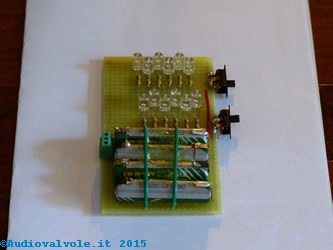

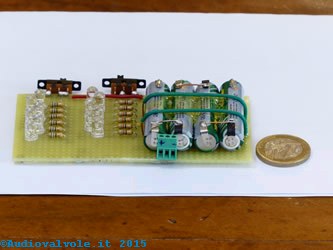

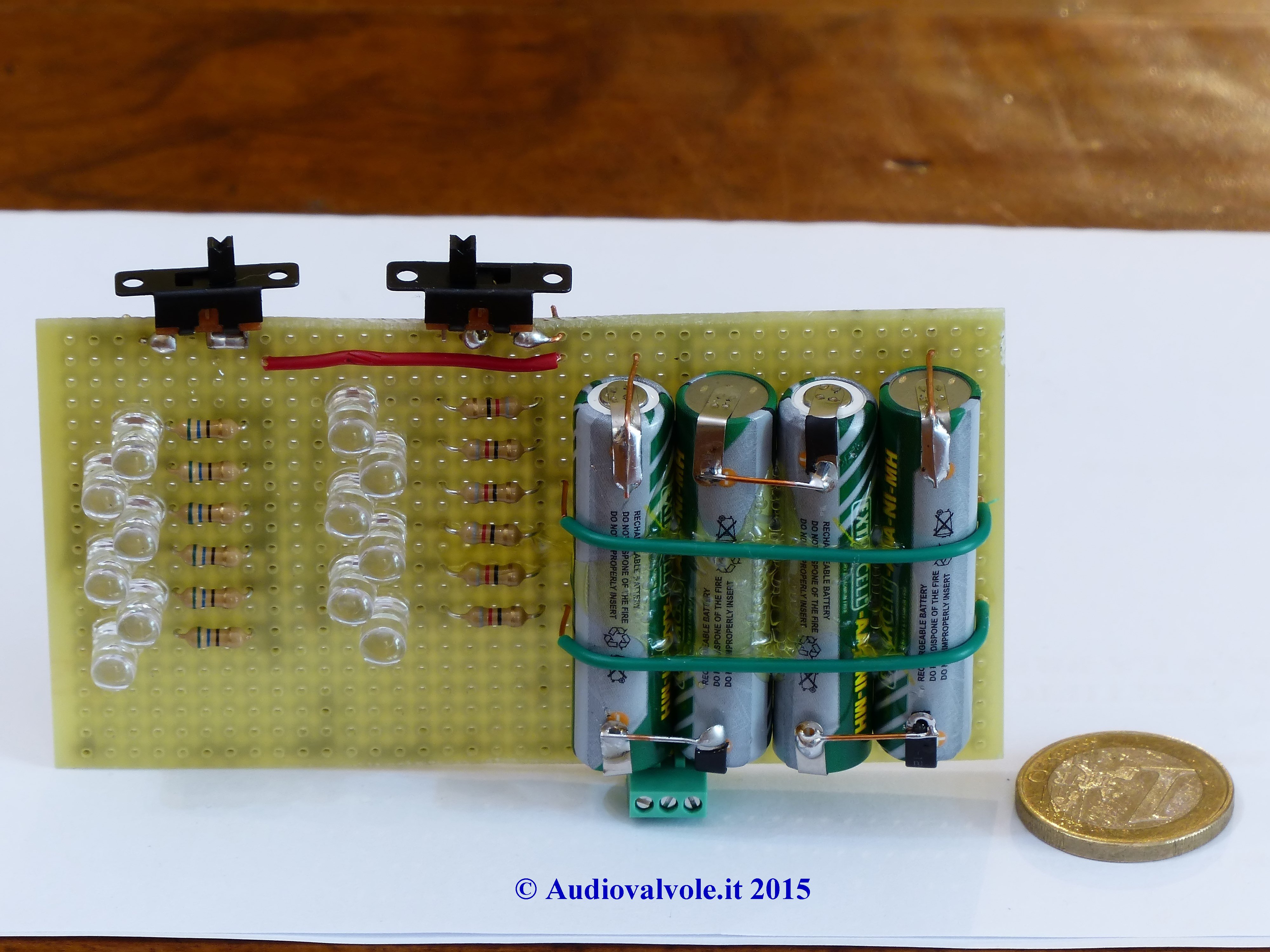

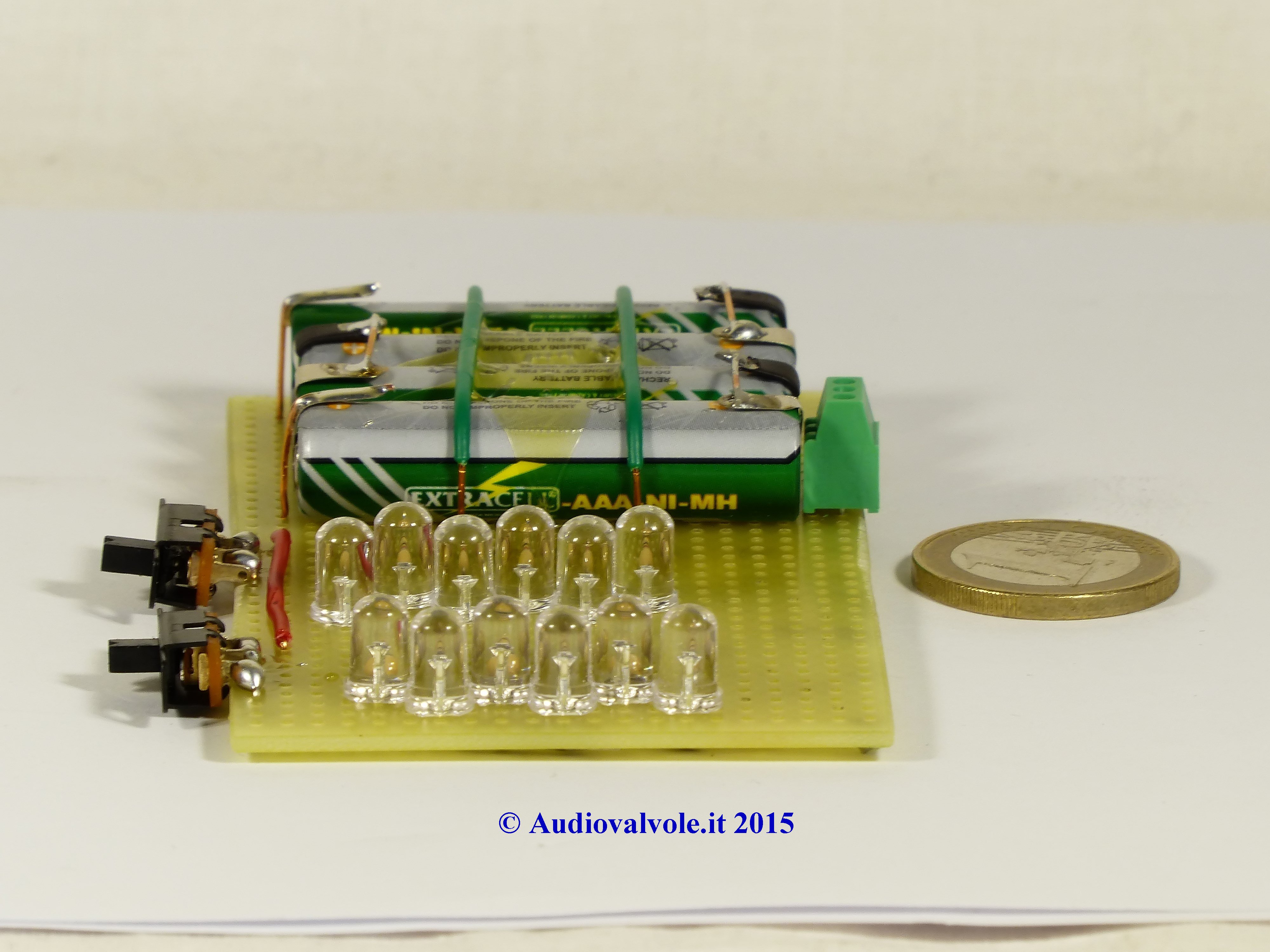

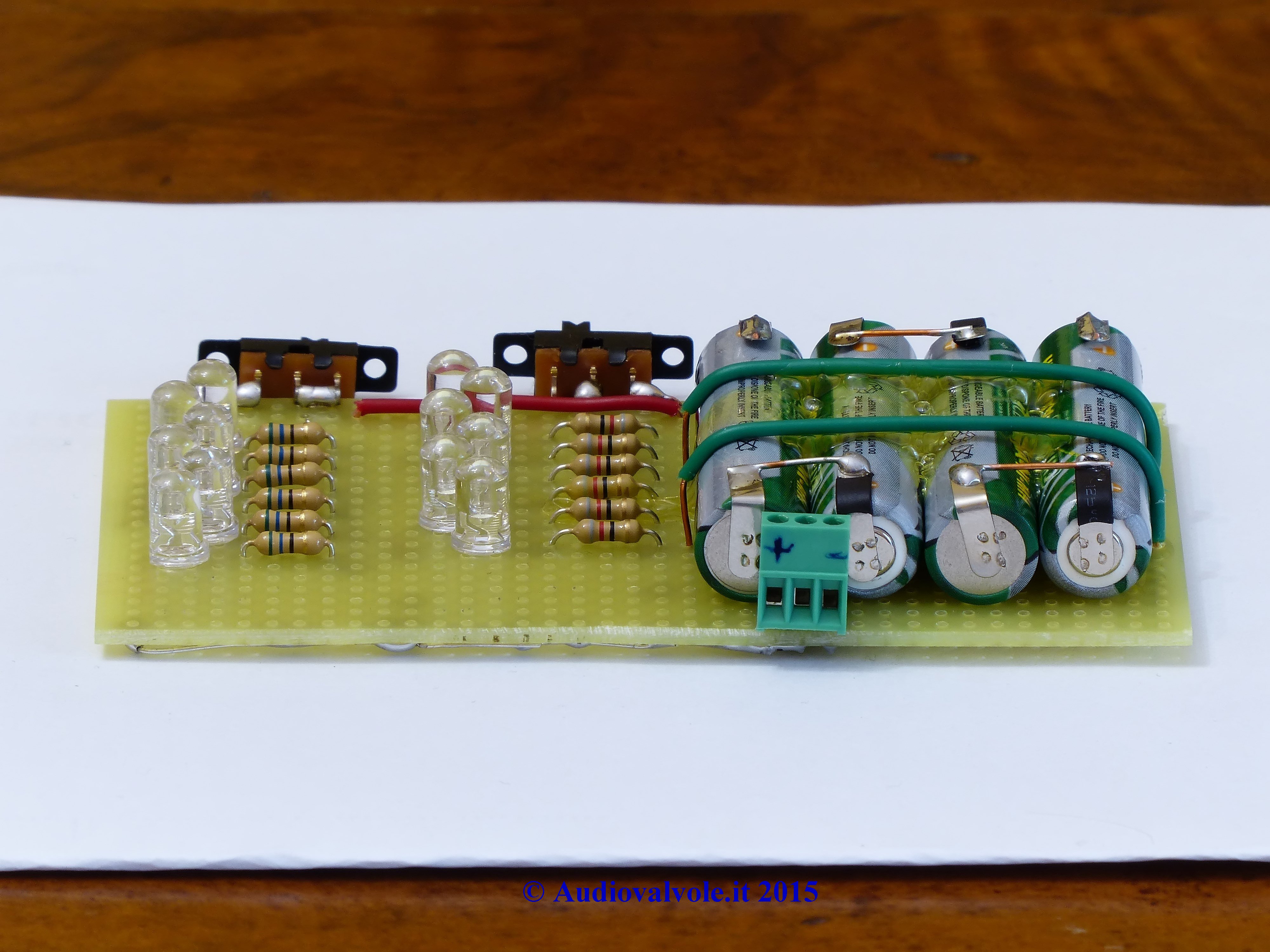

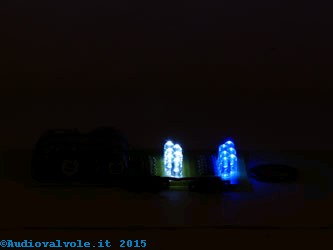

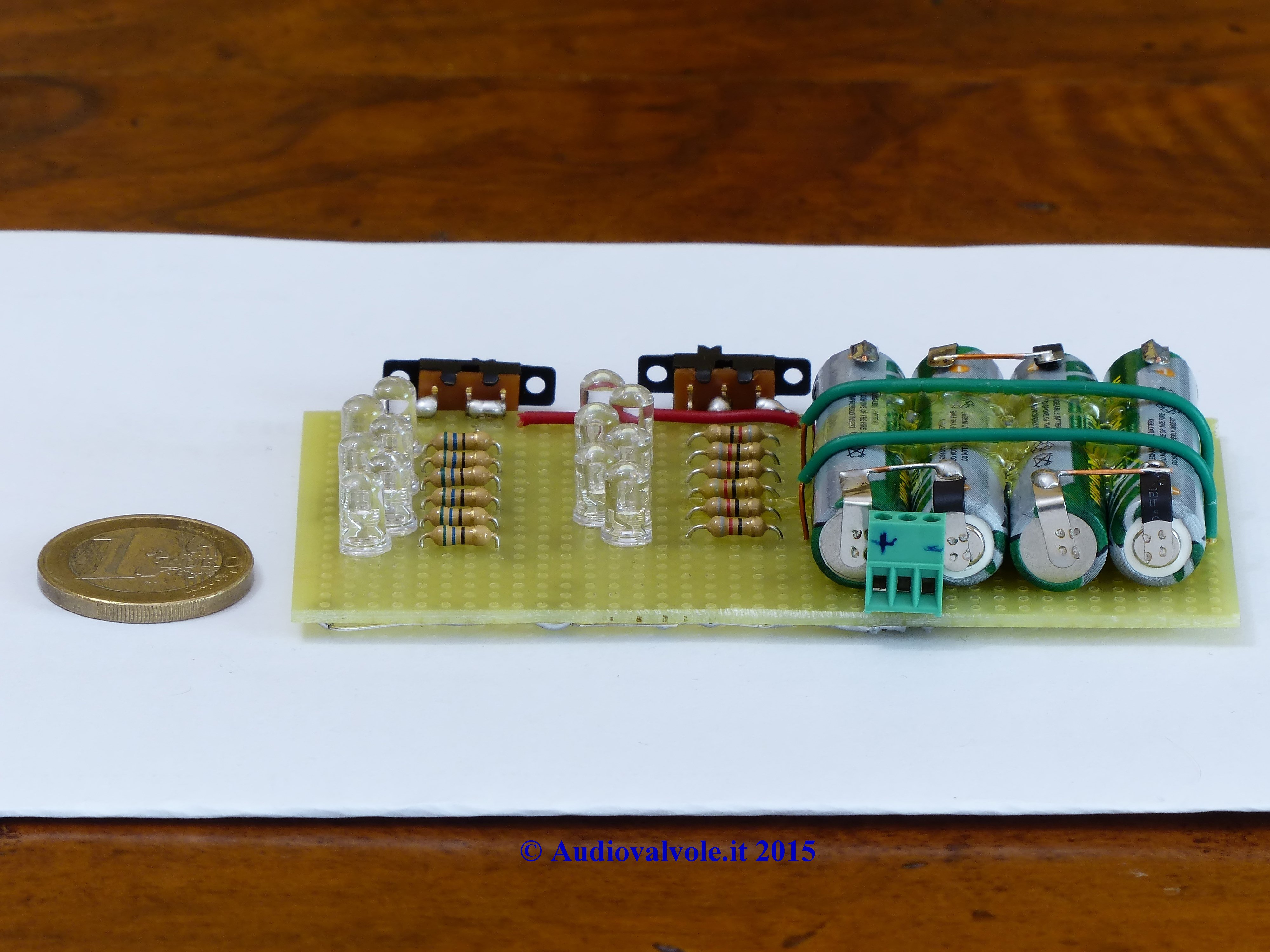

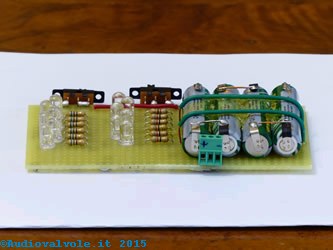

Foto del circuito realizzato su basetta millefori Foto del circuito realizzato su basetta millefori Foto del circuito realizzato su basetta millefori
Foto del circuito realizzato su basetta millefori Foto del circuito realizzato su basetta millefori Foto del circuito realizzato su basetta millefori
Foto del circuito realizzato su basetta millefori Foto del circuito realizzato su basetta millefori Foto del circuito realizzato su basetta millefori

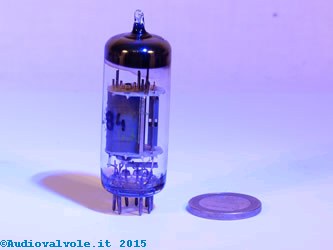

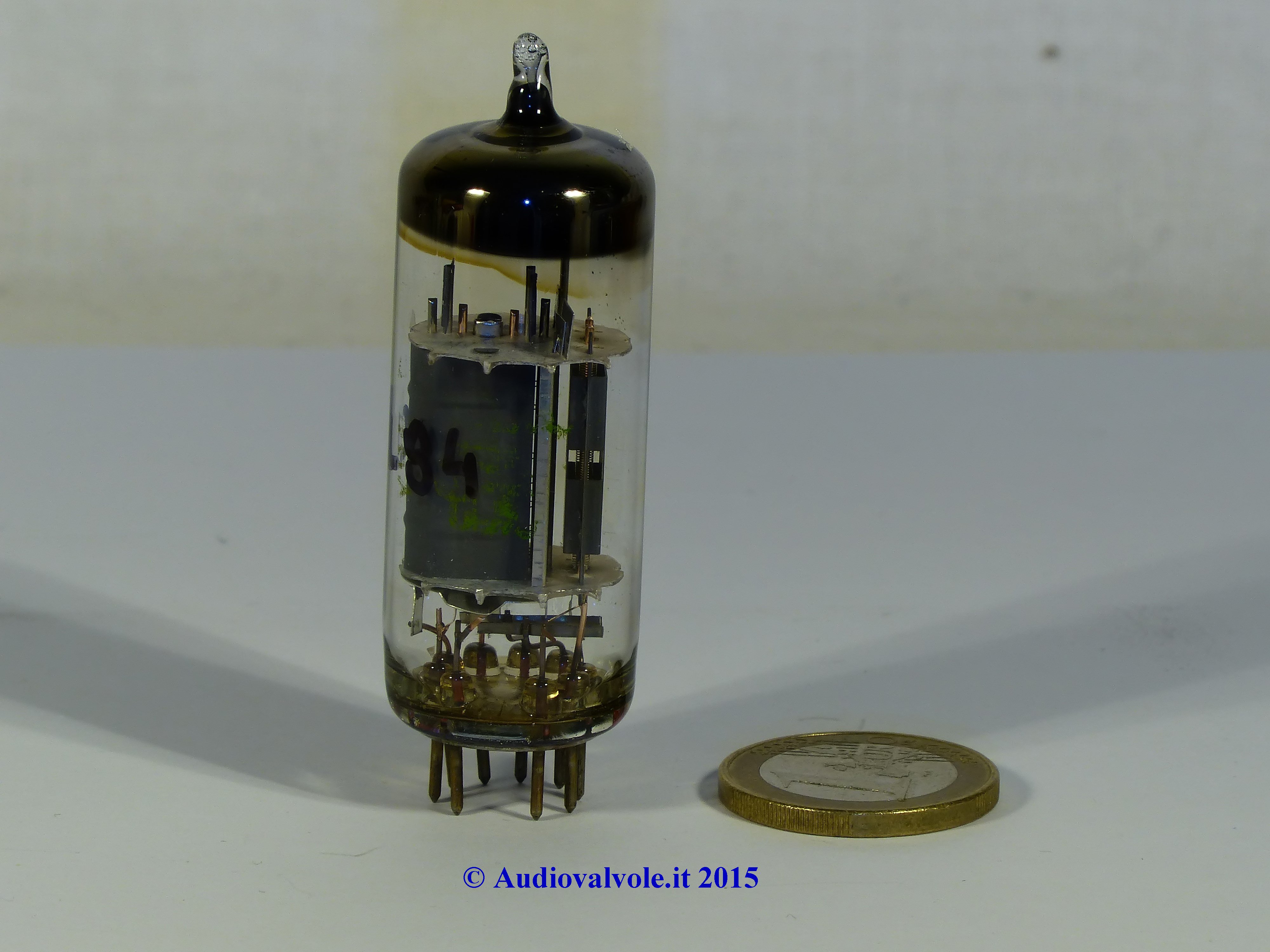

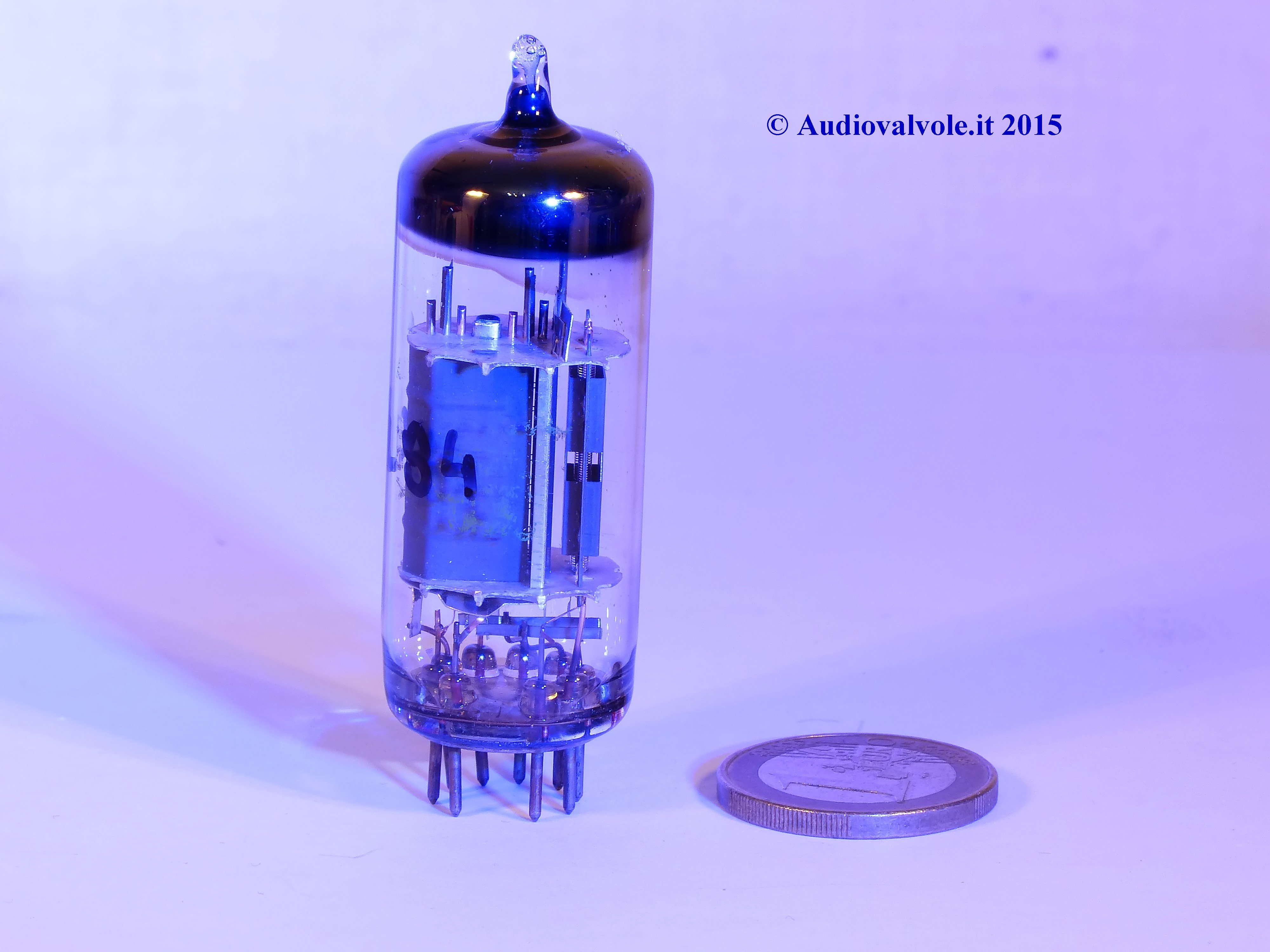

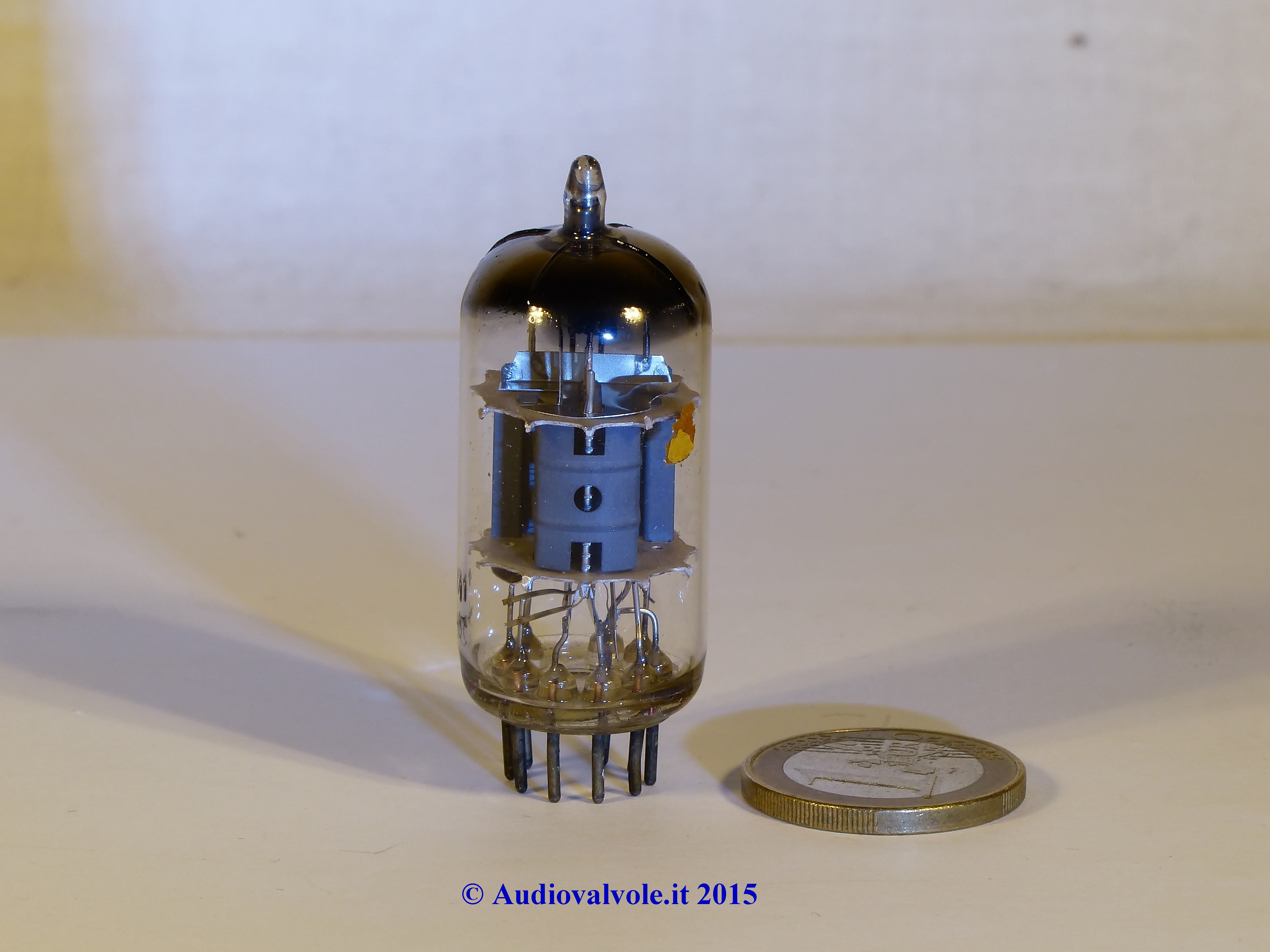

Sotto alcune foto scattate impiegando l'illuminatore che abbiamo costruito con tutti i settaggi possibili. L'illuminatore viene tenuto nella mano e la macchina fotografica sul cavalletto. Lo scatto è temporizzato per evitare foto mosse.

Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili

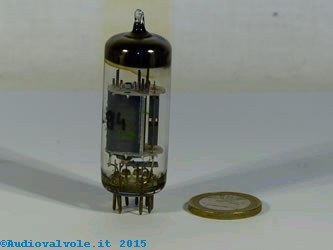

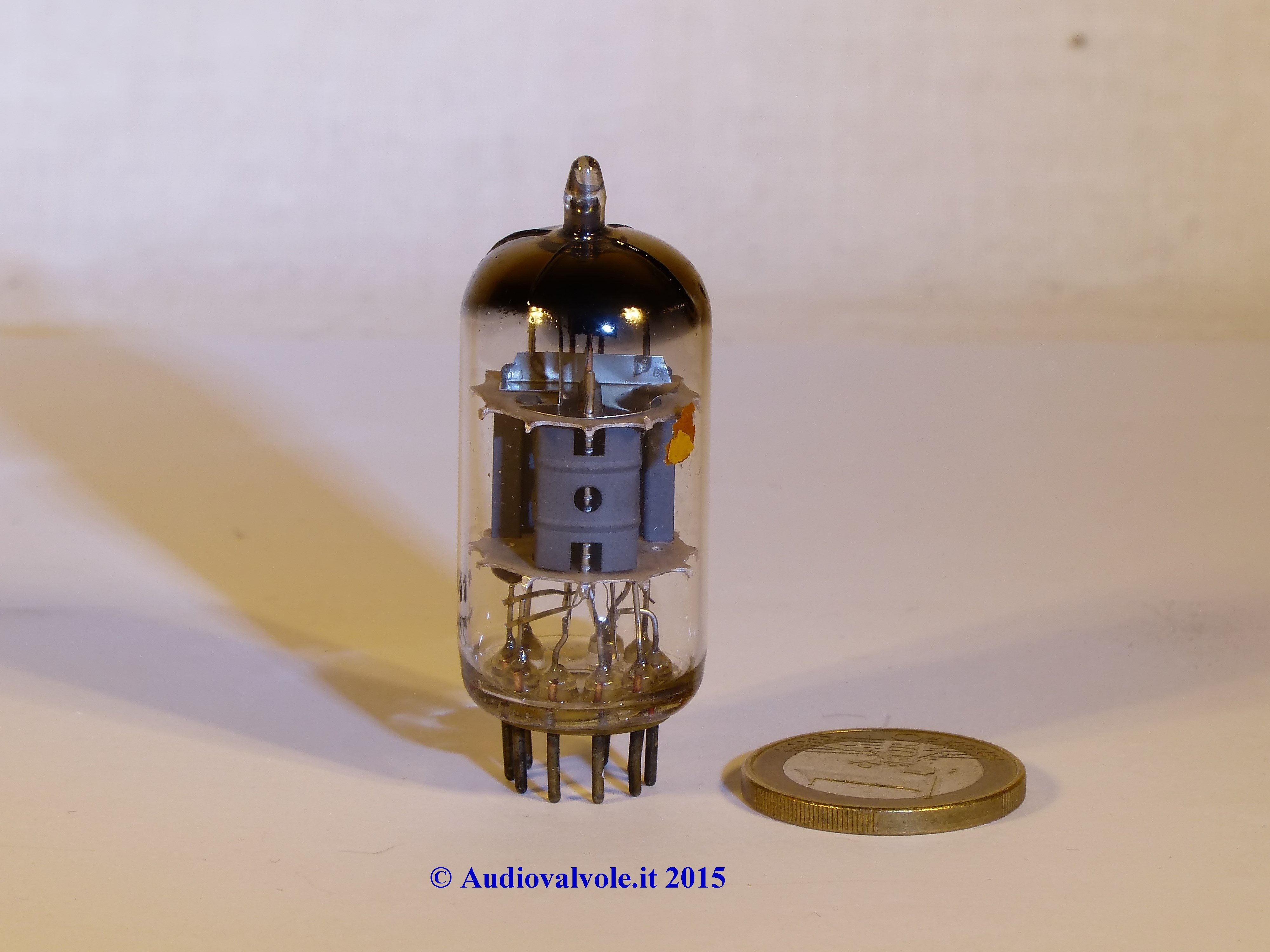

Come si presenta una foto fatta con luce bianca calda.

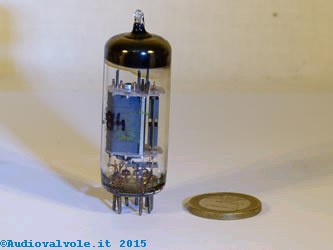

Stessa foto fatta con l'illuminatore settato sul bianco.

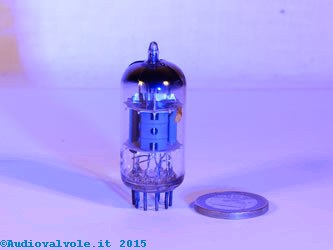

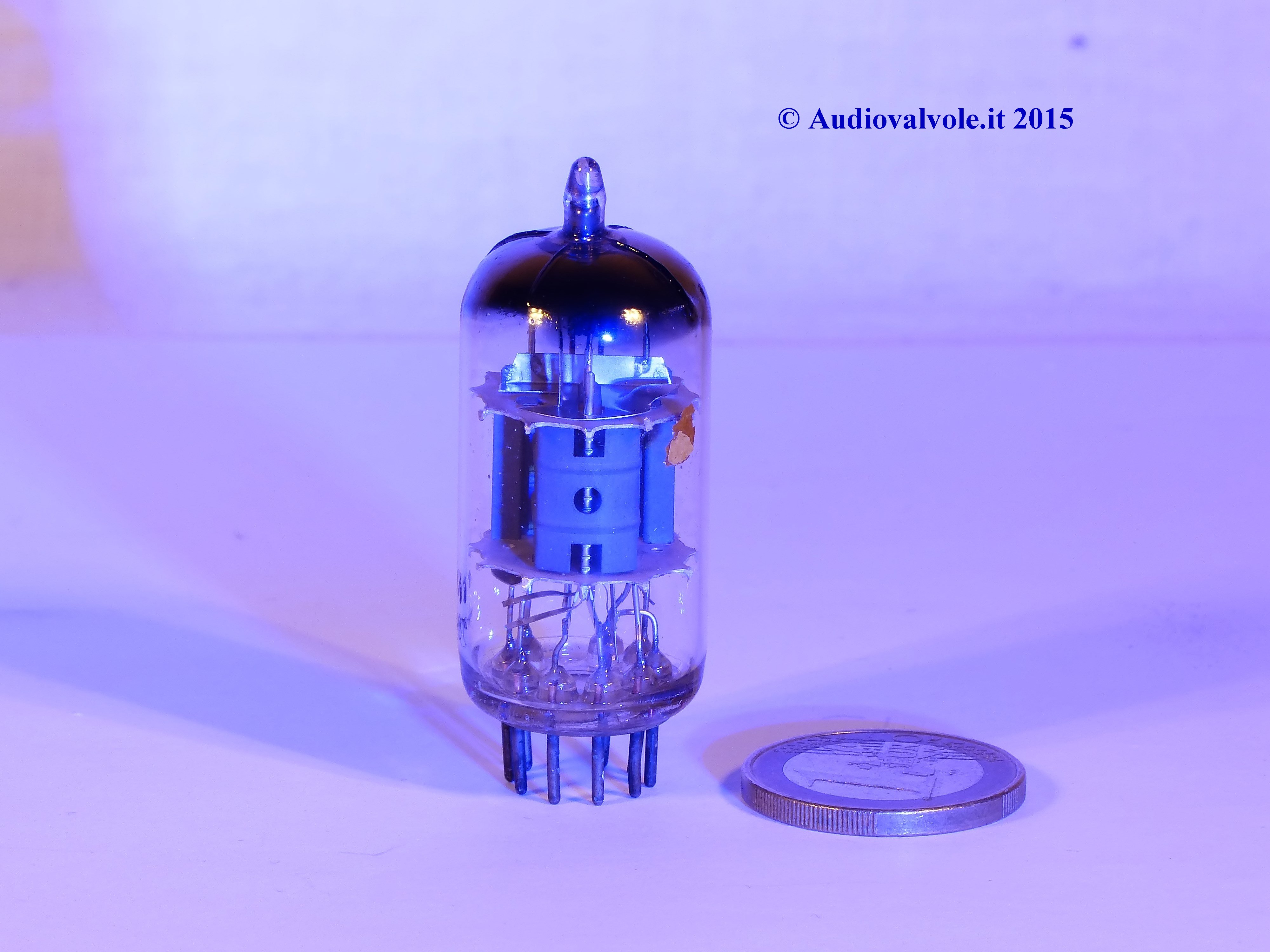

Stessa foto fatta con l'illuminatore settato sul bianco e blu.

Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili

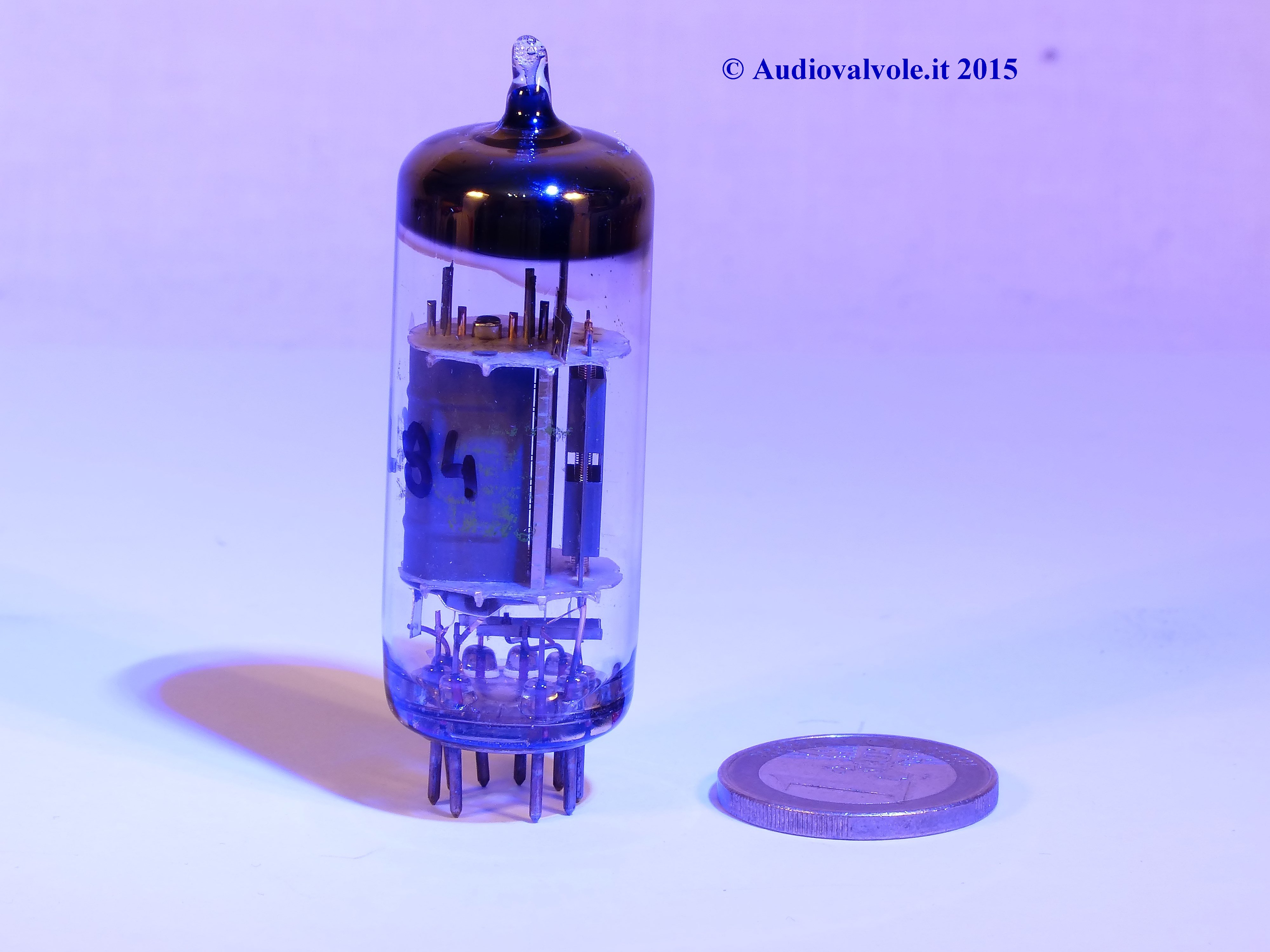

Stessa foto fatta con l'illuminatore settato sul blu.

Come si presenta una foto fatta con l'illuminatore settato sul bianco.

Foto fatta con l'illuminatore settato sul blu.

Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili Foto di prova dell'illuminatore a diodi led nei vari settaggi possibili

Come si presenta una foto fatta con l'illuminatore settato sul bianco e blu.

Come si presenta una foto fatta con luce bianca calda.

Come si presenta una foto fatta con l'illuminatore settato sul bianco.

Lampada illuminazione set fotografico per macro: Possibili migliorie.

.Anche questo progetto ovviamente può essere migliorato. Per esempio si può:
